NÁVOD NA OBSLUHU NWSW8 Schwaiger

Gratulujeme vám a d'akujeme, že ste si zakúpili 8portový sietový prepínač Gigabit Ethernet. Všetky nami predávané zariadenia sú v súlade s bezpečnostnými predpismi platnými v čase nákupu a pri používaní podľa určenia sú zásadne bezpečné! Dodržiavajte nasledujúce pokyny, aby ste predišli prípadným nebezpečenstvám, poškodeniu alebo poruchám.

Tento návod na obsluhu a bezpečnostné pokyny sú súčastou dodávky 8portového sietového prepínača Gigabit Ethernet. Obsahuje dôležité informácie o zaobchádzaní s výrobkom. Na ul'ahčenie čítania návodu na obsluhu a bezpečnostných pokynov sa 8portový sietový prepínač Gigabit Ethernet d'alej označuje ako „sietový prepínač“. Pred použitím sietového prepínača si pozorne a úplne prečítajte návod na obsluhu. To platí najmä pre bezpečnostné pokyny. Nedodržanie týchto prevádzkových pokynov môže mať za následok vážne zranenie alebo poškodenie sietového prepínača. Návod na obsluhu si uschovajte pre budúce použitie. Ak sietový spínač prenecháte iným osobám, nezabudnite k nemu priložiť tento návod na obsluhu.

2. Obsah balenia

• Rýchlosť prenosu dát 10 Mbit / 100 Mbit / 1000 Mbit
  • Automatická detekcia
  • 8 portov krútenej dvojlinky
• LED diódy na kontrolu sietového pripojenia a indikáciu prenosu údajov
• Kovové puzdro

4. Zamýšl'ané použitie

Sietový prepínač sa používa na káblové prepojenie (tienený prepojovací kábel) počítačov alebo iných vhodných zariadení.

Sietový prepínač je určený pre sietové prostredia, v których sa neustále zvyšuje sietová prevádzka a počet používateľov. Sietový prepínač je ideálny pre pracovné skupiny so zdiel'anou šírkou pásma 100 alebo 1000 Mb/s s viacerými vysokorýchlostnými servermi. Najväčšia šírka pásma je 2000 Mb/s (1000 Mb/s plný duplex) a každý port poskytuje dátovú linku s nulovým oneskorením pre pracovnú stanicu na súčasný prístup k serveru.

Sietový prepínač sa môže prevádzkovat' len v spojení s príslušnými sietovými kartami 10/100 alebo 1000 MBit alebo inými sietovými komponentmi, inak dôjde k poškodeniu výrobku a všetkých počítačov/zariadení pripojených k sieti. Akékol'vek iné použitie sa považuje za nesprávne a môže mať za následok poškodenie majetku alebo zranenie osôb (spojené aj s nebezpečenstvami ako skrat, požiar, úraz elektrickým prúdom atd'). Spoločnosť Schwaiger GmbH nenesie žiadnu zodpovednosť za škody vzniknuté v dôsledku nesprávneho použitia, nesprávnej inštalácie alebo nesprávneho používania. V takýchto prípadoch záruka a garancia zaniká. Sietový spínač sa l'ahko inštaluje a používa. Nevy-žaduje si žiadnu konfiguráciu ani inštaláciu.

• Sietový prepínač je elektronický výrobok, ktorý nepatrí do rúk detí! Preto ho uchovávajte mimo dosahu detí.
• Nesprávna elektrická inštalácia alebo nadmerné sietové napätie môžu viest k úrazu elektrickým prúdom.
• Sietový prepínač sa nesmie upravovať ani prestavovať. Kryt sa nesmie otvárat'.
• Výrobok používajte len v suchom a uzavretom prostredí. Chráňte výrobok pred vlhkostou.
• Výrobok nepúšťajte a nevystavujte ho silným nárazom.
• Tento výrobok čistite len handričkou, ktorá nepúšťa vlákna. Dbajte najmä na to, aby sa do výrobku nedostala voda (tekutina alebo vlhkost').

6. Vlastnosti

Všeobecné údaje

• Podporuje IEEE802.3x pre plne duplexnú prevádzku.
• Prevádzka 10Base-T, 100Base-T a 1000Base-TX.
• Podporuje riadenie toku pre plne duplexnú prevádzku a protitlak pre poloduplexnú prevádzku.

• LED indikátory stavu prevádzky a pripojenia
- Podporuje plnú rýchlost 1 488 000 (148800) paketov/s pre 1000 M (100 m).
• Automatická konfigurácia MDI/MDI-X.
- Rozhrania: 8 portov RJ45.

Prevádzková LED dióda (napájanie)

Táto kontrolka sa zobrazí, ked'je sieťový prepínač napájaný.

Indikátory LED

(Porty, pozri 8. LED displej)

Každý 10/100/1000 Mb/s port RJ45 má príslušnú kontrolku LED na hornej strane sietového prepínača. Indikátory LED umožňujú monitorovať, diagnostikovať a odstraňovať prípadné problémy so sietovým prepínačom, pripojením alebo pripojenými zariadeniami. Jedna zelená LED dióda na každý port slúži ako LED dióda prepojenia/činnosti. Zelená LED dióda svieti nepretržite, ked’je sietové pripojenie bezchybné, alebo bliká počas prenosu dát.

Prvá strana

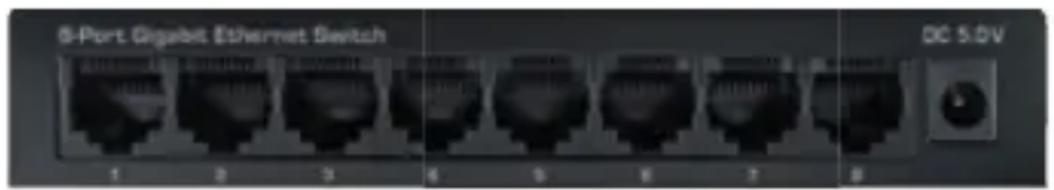

Pripojenie pre zásuvnú napájaciu jednotku

Pripojovacia zásuvka (DC IN) pre napájaciu jednotku sa nachádza na prednej strane sietového prepínača: Podporuje 100-240 V, 50-60 Hz

Porty RJ45 10/100/1000 Mbit/s (1-8)

8 portov RJ45 10/100/1000 Mbit/s sa nachádza na prednej strane sietového prepínača.

8. LED displej

V nasledujúcej tabul'ke sú uvedené LED displeje sietóvého prepínača s vysvetlením (Operation, Link/Act).

Indiká-tor	Farba	Stav Popis
Prevád-zkový indikátor (PWR)	Zelená	Zap. Zapnuté napájanie prúdom
		Vyp. Vypnuté napájanie prúdom
Link/Act Zelená Zap. Sietové zariadenie je zapojené na príslušnom porte
			Blikanie Dátový prenos medzi sietovým switchom a sietovým zariadením

9. Inštalácia a pripojenie

Prečítajte si nasledujúce časti a vykonajte kroky v uvedenom poradí, aby ste sa vyhli nesprávnej inštalácii.

• Sietový prepínač umiestnite na stabilné miesto alebo stôl.
• Nikdy neotvárajte kryt sietového prepínača, a to ani v prípade výpadku napájania.
• Sietový spínač sa môže prevádzkovať len s priloženou zásuvnou napájacou jednotkou a musí byť pripojený k správnemu rozsahu sietového napätia, ktoré zodpovedá sietovému napätiu na typovom štítku na sietovom spínači.
• Zabezpečte dobrú cirkuláciu vzduchu okolo sietového prepínača.

Zapnutie prepínača

Sietový prepínač je napájaný z externého zásuvného zdroja.

Zásuvná napájacia jednotka:

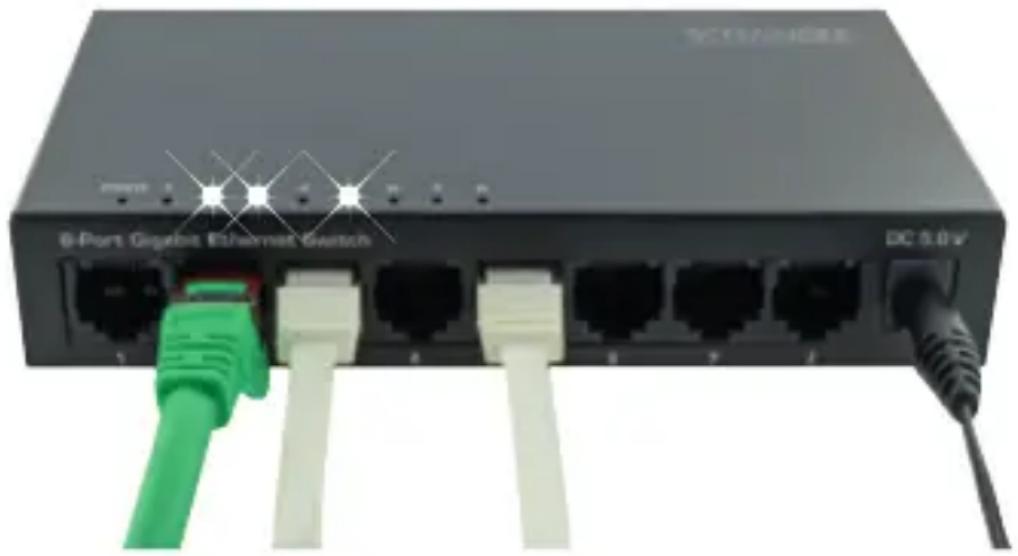

• Pripojte súdkovitú zástrčku dodanej zásuvnej napájacej jednotky do zásuvky DC IN na zadnej strane sieťového prepínača. Pripojte zástrčkový napájací zdroj do sieťovej zásuvky. Skontrolujte, či svieti indikátor napájania (Power). Ak sa rozsvieti, napájanie je zaručené.
• Zásuvná napájacia jednotka môže byť pripojená len k sietovému napätiu 100 - 240 V, 50-60 Hz. Zásuvná napájacia jednotka musí byť vždy prístupná, aby bolo možné spotrebič odpojit od elektrickej siete. Napájacie káble sa nesmú poškodit ani rozdrviť žiadnymi predmetmi. Zásuvnú napájaciu jednotku pripájajte len do správne nainštalovanej sietovej zásuvky! Vyhnite sa používaniu viacerých zásuviek!
• Ak je zástrčková napájacia jednotka spotrebiča poškodená alebo ak je spotrebič inak poškodený, nesmie sa uviesť do prevádzky. Ak sa do spotrebiča náhodne dostali kvapaliny alebo cudzie predmety, je nevyhnutné okamžite odpojiť napájaciu jednotku zo zásuvky. Pred d’alším používaním spotrebiča ho nechajte skontrolovať odborníkom.
• Nikdy neotvárajte zásuvnú napájaciu jednotku ani za- riadenie! Pred čistením sietového spínača ho odpojte od napájania (vytiahnite sietovú zástrčku). Nedotýkajte sa zástrčkového napájacieho zdroja mokrými rukami, hrozí nebezpečenstvo úrazu elektrickým prúdom! V prípade poruchy alebo dymu a zápachu vychádzajúceho z krytu okamžite odpojte sietový adaptér zo zásuvky!
• Ak sa do zariadenia dostane voda alebo cudzie telesá alebo ak sa poškodí sietový spínač, zariadenie sa nesmie uviest do prevádzky alebo sa musí okamžite odpojit od napájania.
• Pred opätovným použitím musí spotrebič skontrolovať alebo opraviť odborník (technický zákaznícky servis).

Pripojte sietové porty RJ45 sietového prepínača k príslušným portom počítačov (alebo k iným zariadeniam so sie-tovým pripojením, napr. k televízorom, satelitným prijíma-čom, herným konzolám atd'). Ak boli zariadenia zapnuté

a pripojenie je v poriadku, rozsvietia sa indikátory stavu Link/Act príslušných portov sietového prepínača na hornej strane zariadenia.

10. Technické údaje a prevádzkové prostredie

Štandardy	IEEE 802.3 10Base-T-EthernetIEEE 802.3u 100Base-TX Fast-EthernetANSI/IEEE 802.3 Nway Auto-Negotiation, Riadenie toku IEEE 802.3X
Protokol CSMA/CD
Rýchlosť prenosu dát	Ethernet: 100 Mbit/s (half-duplex),200 Mbit/s (full-duplex),Rýchly ethernet: 1000 Mbit/s (half-duplex), 2000 Mbit/s (full-duplex)
Sietový kábel	100 BASE-T: 2-Pair UTP Cat. 3, 4, 5;EIA/TIA-568 1000 Ohm STP1000 BASE-TX: 2-Pair UTP Cat. 5; EIA/TIA-5681000 Ohm STP, 1000 BASE-FX:62.5/125 Micron Multimode optický kábel
Napájanie prudom	Externý sietový adaptér5.0 V DC/0.55 A
Teplota a vlhkost'	Prevádzka: 0~60 °C,Skladovanie: -10~70 °CVlhkost' vzduchu: 10-90%,Skladovanie: 5-90 %

Nápoveda

Sietový adaptér môže byť zapojený len do l'ahko prístupnej zásuvky. Táto zásuvka musí byť vybavená odpojovacím zariadením.

Likvidácia

Elektrické a elektronické zariadenia, ako aj batérie, sa nesmú likvidovať prostredníctvom domového odpadu. Spotrebitel'je zo zákona povinný elektrické a elektronické zariadenia, ako aj batérie na konci ich životnosti odovzdať v príslušných verejných zberných dvoroch alebo v mieste predaja. Podrobnosti upravuje príslušná miestna legislatíva. Na toto ustanovenie upozorňuje symbol na výrobku, návod na obsluhu, resp. obal výrobku.

Zhoda

Označením CE spoločnosť Schwaiger GmbH vyhlasuje, že výrobok je v súlade s dôležitými požiadavkami na ochranu ustanovenými príslušnými smernicami a nariadeniami.

Vylúčenie poskytnutia záruky

Spoločnosť Schwaiger GmbH nepreberie záruku a poskytnutie záručných služieb za škody, ktoré vyplynú z neodbornej inštalácie alebo montáže, ako aj z neodborného používania výrobku alebo v dôsledku nerešpektovania bezpečnostných pokynov.

Informácia výrobcu

Vážený zákazník, ak by ste potrebovali technickú radu a váš špecializovaný predajca by vám nedokázal pomôct, kontaktujte naše oddelenie technickej podpory.

Záruka

Záručná doba začína plynút po kúpe výrobku. Tento časový údaj preukážete dokladom o kúpe (pokladničným blokom, faktúrou, dodacím listom a pod.). Uvedené doklady si starostlivo uschovajte. Poskytnutie záruky z našej strany sa riadi našimi záručnými podmienkami platnými v čase kúpy výrobku.
