BEDIENUNGSANLEITUNG NWSW8 Schwaiger

BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE

8 PORT GIGABIT ETHERNET NETZWERK SWITCH

Herzlichen Glückwunsch und vielen Dank für den Kauf des 8 Port Gigabit Ethernet Netzwerk Switches. Alle von uns vertriebenen Geräte entsprechen, den bei Kauf gültigen Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden.

Diese Bedienungsanleitung und Sicherheitshinweise gehören zum Lieferumfang des 8 Port Gigabit Ethernet Netzwerk Switches. Sie enthält wichtige Informationen zur Handhabung des Produkts. Zum einfacheren Lesen der Bedienungsanleitung und Sicherheitshinweise wird der 8 Port Gigabit Ethernet Netzwerk Switch im Folgenden als „Netzwerk Switch“ bezeichnet. Bitte lesen Sie sich die Bedienungsanleitung vollständig und sorgfältig durch, bevor Sie den Netzwerk Switch verwenden. Dies betrifft vor allem die Sicherheitshinweise. Ein Nichtbeachten dieser Bedienungsanleitung kann zu schweren Verletzungen oder zur Beschädigung des Netzwerk Switches führen. Bewahren Sie die Bedienungsanleitung zur zukünftigen Verwendung auf. Falls Sie den Netzwerk Switch anderen Personen überlassen, stellen Sie sicher, dass Sie diese Bedienungsanleitung beilegen.

2. Verpackungsinhalt

• 8 Ports 10 / 100 / 1000 Mbit Netzwerk Switch
- Externes Steckernetzteil
• Bedienungsanleitung & Sicherheitshinweise

3. Merkmale

• Datenübertragungsrate 10 Mbit / 100 Mbit / 1000 Mbit
• Auto-Erkennung
  • 8 Twisted-Pair-Ports
• LEDs für Kontrolle der Netzwerkverbindung und Anzeige der Datenübertragung
• Metallgehäuse

4. Bestimmungsmäßiger Gebrauch

Der Netzwerk Switch dient zur kabelgebundenen Vernetzung (geschirmte Anschlusskabel) von Computern oder anderen dafür geeigneten Geräte.

Der Netzwerk Switch ist für Netzwerkumgebungen ausgelegt, in denen der Netzwerkverkehr und die Anzahl der Nutzer ständig steigen. Der Netzwerk Switch ist ideal für Arbeitsgruppen mit gemeinsam genutzten Bandbreiten von 100 oder 1000 Mbit/s mit mehreren Highspeed-Servern. Die größte Bandbreite ist 2000 Mbit/s (1000 Mbit/s Vollduplex), und jeder Port bietet eine verzögerungsfreie Datenleitung für eine Workstation für den gleichzeitigen Zugriff auf den Server.

Der Netzwerk Switch darf nur in Verbindung mit entsprechenden 10/100 oder 1000 MBit-Netzwerkkarten oder anderen Netzwerkkomponenten betrieben werden, andernfalls werden das Produkt und alle am Netzwerk angeschlossenen Computer/Geräte beschädigt.

Jede andere Verwendung wird als nicht bestimmungsgemäß erachtet und kann zur Beschädigung von Eigentum oder zu Personenschaden führen (außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden). Die Schwaiger GmbH übernimmt keine Haftung für Schäden, die aus einem nicht bestimmungsgemäßen Gebrauch, unsachgemäßer Installation oder einer fehlerhaften Verwendung resultieren. In solchen Fällen erlischt die Gewährleistung sowie Garantie. Der Netzwerk Switch ist einfach zu installieren und zu benutzen. Er erfordert keine Konfiguration und Installation.

5. Allgemeine Sicherheits- & Wartungshinweise

• Bei dem Netzwerk Switch handelt es sich um ein elektronisches Produkt, welches nicht in Kinderhände gehört! Bewahren Sie diesen deshalb außerhalb der Reichweite von Kindern auf.
• Eine fehlerhafte elektrische Installation oder zu hohe Netzspannung kann zu einem elektrischen Schlag führen.
• Der Netzwerk Switch darf nicht geändert bzw. umgebaut werden. Das Gehäuse darf nicht geöffnet werden.
• Verwenden Sie das Produkt nur in trockenen und geschlossenen Umgebungen. Schützen Sie das Produkt vor Feuchtigkeit.
• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen starken Erschütterungen aus.
• Reinigen Sie dieses Produkt nur mit einem fusselfreien Tuch. Achten Sie hierbei besonders darauf, dass kein Wasser (keine Flüssig-/ Feuchtigkeit) in das Produkt gelangt.

6. Features

Allgemeine Daten

• Unterstützt IEEE802.3x für Vollduplex-Betrieb.
  • 10Base-T, 100Base-T und 1000Base-TX-Betrieb.
• Unterstützt Flusssteuerung für Vollduplex-Betrieb und Gegendruck für Halbduplex-Betrieb.
  • LED-Statusanzeigen für Betrieb und Verbindung
• Unterstützt volle Geschwindigkeit von 1.488.000 (148800) Paketen/Sek. für 1000 M (100m).
• Automatische MDI/MDI-X-Konfiguration.
• Schnittstellen: 8 RJ45-Ports.

7. Beschreibung des Netzwerk Switch

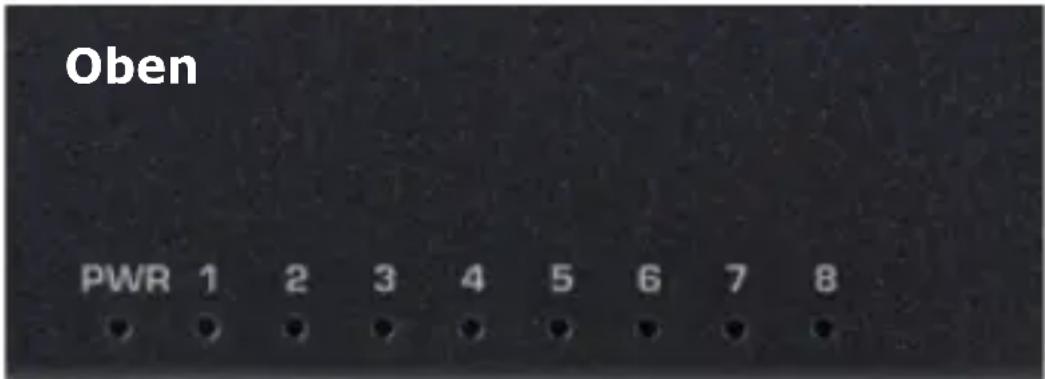

Oben PWR 1 2 3 4 5 6 7 8

Betriebs-LED (Power)

Diese LED wird bei Stromversorgung Netzwerk Switches angezeigt.

LED-Kontrollleuchten

(Ports, siehe 8. LED-Anzeige)

Jeder 10 / 100 / 1000 Mbps RJ45 Anschluss besitzt eine dazugehörige LED-Leuchte auf der Oberseite des Netzwerk Switches. Die LED-Anzeigen ermöglichen Ihnen Überwachung, Diagnose und Fehlerbehebung jedes Problems mit dem Netzwerk Switch, der Verbindung oder den angeschlossenen Geräten. Je eine grüne LED pro Port dient als Link-/Act-LED. Die grüne LED leuchtet dauerhaft bei vorhandener einwandfreier Netzwerkverbindung bzw. blinkt bei Datenübertragung.

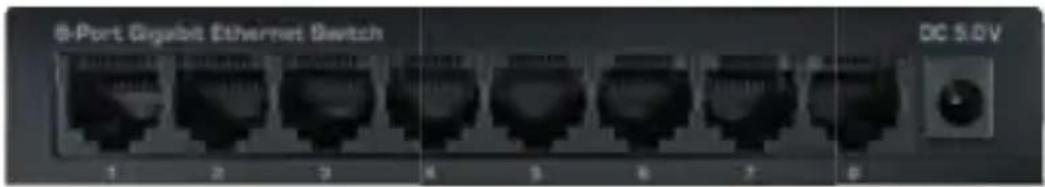

Vorderseite

Anschluss für Steckernetzteil

Die Anschlussbuchse (DC IN) für das Steckernetzteil befindet sich auf der Vorderseite des Netzwerk Switches: Unterstützt 100-240 V, 50/60 Hz

8 x 10/100/1000 Mbit/s RJ45 Ports befinden sich auf der Vorderseite des Netzwerk Switches.

8. LED-Anzeige

Die folgende Tabelle zeigt die LED-Anzeigen des Netzwerk Switches mit einer Erklärung (Betrieb, Link/Act).

Anzeige Farbe Status Beschreibung
Betriebsanzeige (PWR)	Grün Ein	Stromversorgung eingeschaltet
		Aus Stromversorgung ausgeschaltet
LED 1-8 Link/Act	Grün Ein	Netzwerkgerät an entsprechenden Port angeschlossen
		Blinken Datenübertragung zwischen Netzwerk Switch und Netzwerkgerät

9. Installation und Anschluss

Bitte lesen Sie folgende Abschnitte und führen Sie die Schritte in der dargestellten Reihenfolge durch um eine falsche Installation zu vermeiden.

- Bitte positionieren Sie den Netzwerk Switch auf einem stabilen Platz oder Schreibtisch.

- Öffnen Sie niemals, auch nicht bei Stromausfall, das Gehäuse des Netzwerk Switches.

• Der Netzwerk Switch darf nur mit dem beiliegenden Steckernetzteil betriebenen werden und muss an der korrekten Netzspannungsbereich angeschlossen werden, die mit der Netzspannung mit dem Typenschildaufkleber auf dem Netzwerk Switch übereinstimmt.
• Bitte achten Sie auf eine gute Luftzirkulation rund um den Netzwerk Switch.

Einschalten des Switches

Der Netzwerk Switch wird durch das externe Steckernetzteil mit Strom versorgt.

Steckernetzteil:

• Verbinden Sie den Hohlstecker des mitgelieferten Steckernetzteiles mit der DC IN-Buchse auf der Rückseite des Netzwerk Switch. Schließen Sie das Steckernetzteil an eine Netzsteckdose an. Kontrollieren Sie, ob die Betriebsanzeige (Power) leuchtet. Wenn diese aufleuchtet, ist die Stromversorgung gewährleistet.
• Das Steckernetzteil darf nur an eine Netzspannung von 100 - 230 V, 50/60 Hz angeschlossen werden. Das Steckernetzteil muss jederzeit erreichbar und leicht zugänglich sein, um das Gerät vom Netz trennen zu können. Zuleitungskabel dürfen nicht durch irgendwelche Gegenstände beschädigt oder gequetscht werden. Das Steckernetzteil nur an einer vorschriftsmäßig installierten Netzsteckdose anschließen! Vermeiden Sie die Verwendung von Mehrfachsteckdosen!
• Wenn das Steckernetzteil des Gerätes defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden. Ziehen Sie unbedingt sofort das Steckernetzteil aus der Steckdose, falls unbeabsichtigt Flüssigkeiten oder Fremdkörper ins Gerät gelangt sind. Vor Wiederverwendung das Gerät von einem Fachmann überprüfen lassen.
• Öffnen Sie das Steckernetzteil oder das Gerät auf keinen Fall! Vor dem Reinigen des Netzwerk Switches bitte von der Stromversorgung trennen (Netzstecker ziehen). Steckernetzteil nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Steckernetzteil aus der Steckdose ziehen!
• Sollten Wasser oder Fremdkörper ins Geräteinnere gelangt sein oder der Netzwerk Switch beschädigt sein darf das Gerät nicht in Betrieb genommen werden, oder muss

sofort vom Stromnetz getrennt werden.

- Das Gerät muss vor der Wiederverwendung von einem Fachmann (Technischer Kundendienst) überprüft bzw. repariert werden.

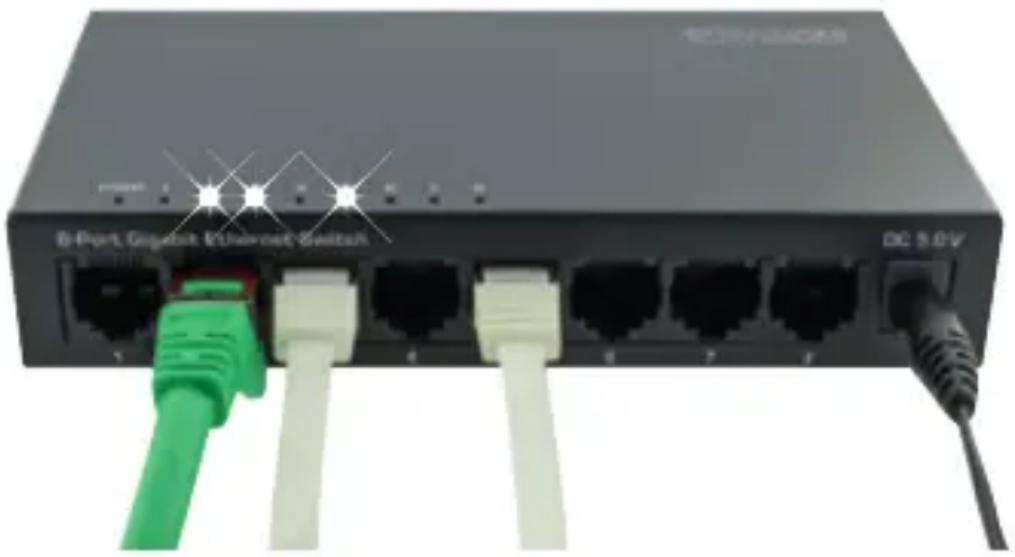

Anschluss eines Computers an den Netzwerk Switch

Verbinden Sie die RJ45-Netzwerk-Ports des Netzwerk Switches mit den entsprechenden Anschlüssen Ihrer Computer (oder mit anderen Geräten mit Netzwerkanschlüssen, z.B. Fernseher, Satellitenreceiver, Spielekonsolen usw.). Wurden die Geräte eingeschaltet und die Verbindung ist in Ordnung, leuchten die Link/Act Statusanzeigen der entsprechenden Ports des Netzwerk Switches auf der Oberseite des Geräts.

10. Technische Daten und Betriebsumgebung

Standards IEEE	802.3 10Base-T-EthernetIEEE 802.3u 100Base-TX Fast-EthernetANSI/IEEE 802.3 NwayAuto-NegotiationIEEE 802.3X Flusssteuerung
Protokoll CSMA	/CD
Datenübertragungsrate	Fast-Ethernet: 100 Mbit/s (Halb-duplex), 200 Mbit/s (Vollduplex)Giga-Ethernet: 1000 Mbit/s (Halb-duplex), 2000 Mbit/s (Vollduplex)
Netzwerkkabel 100	BASE-T: 2-Pair UTP Cat. 3, 4,5; EIA/TIA-568 1000 Ohm STP1000BASE-TX: 2-Pair UTP Cat. 5;EIA/TIA-5681000 Ohm STP
Stromversorgung Externes Netzteil 5.0 V DC/0.55 A
Temperatur &Feuchtigkeit	Betrieb: 0~60°C, Lagerung:-10~70°CLuftfeuchtigkeit: 10–90%, Lage-rung: 5-90%

Hinweis

Das Steckernetzteil darf nur in eine leicht erreichbare und gut zugängliche Steckdose gesteckt werden. Diese Steck-dose muss mit einer Trennvorrichtung ausgestattet sein.

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Konformität

Mit dem CE-Zeichen erklärt die Firma Schwaiger GmbH, dass das Produkt mit den wesentlichen Schutzanforderungen der zutreffenden Richtlinien und Verordnungen übereinstimmt.

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheits-hinweise resultieren.

Herstellerinformation

Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren technischen Support.

Garantie

Die Garantiezeit beginnt mit dem Kauf des Produktes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren zum Zeitpunkt des Kaufes gültigen Garantiebedingungen.

Angaben nach Verordnung (EU)2019/1782
Handelsmarke,Handelsregisternummer,Importeur, Anschrift	Schwaiger GmbH,HRB12220Würzburger Straße 17,90579 Langenzenn
Hersteller, Anschrift	ShenzhenCudy Technology Co., Ltd.ADD: 7/F, Lepu Tower(West), 66 Xingke Rd,Nanshan, Shenzhen, China
Modellnummer Netzteil DSA-3PFM-05-FEU 050055
Modellkennung NWSW8 011 V2
Eingangsspannung 100 - 230 V AC
Eingangswechsel-stromfrequenz	50/60 Hz
Ausgangsspannung 5.0	V DC
Ausgangsstrom 0.55 A
Ausgangsleistung 2.75 W
DurchschnittlicheEffizienz im Betrieb	68,95 %
Leistungsaufnahmebei Nulllast	0.07 W

1. Introduction

Scannen Sie diesen QR-Code, dann gelangen Sie direkt zum Downloadbereich, wo Sie die aktuelle Bedienungsanleitung finden.

www.schwaiger.de > Service > Downloadbereich

Weitere Informationen zum Produkt finden Sie im Internet auf www.schwaiger.de unter der Artikelnummer des Produktes.

(Technischer Support in deutscher Sprache)

Montag bis Donnerstag: 08:00 - 17:00 Uhr

Freitag: 08:00 - 14.30 Uhr

Irrtümer, Abweichungen und Änderungen bei den technischen Angaben und Abbildungen vorbehalten. Errors, deviations and changes to the technical specifications and illustrations reserved.
