GEBRUIKSAANWIJZING NWSW8 Schwaiger

Gefeliciteerd en bedankt voor de aankoop van de 8-poorts Gigabit Ethernet netwerkswitch. Alle apparaten die door ons worden verkocht, voldoen aan de veiligheidsvoorschriften die gelden op het moment van aankoop en zijn principieel veilig als ze worden gebruikt waarvoor ze zijn bedoeld! Neem de volgende instructies in acht om mogelijke geva- ren, schade of storingen te voorkomen.

Deze gebruiksaanwijzing en veiligheidsinstructies worden geleverd bij de 8-poorts Gigabit Ethernet-netwerkswitch. Deze bevat belangrijke informatie over het gebruik van het product. Om de gebruiksaanwijzing en veiligheidsin-structies gemakkelijker te kunnen lezen, wordt de 8-poorts Gigabit Ethernet-netwerkswitch hierna aangeduid als de „netwerkswitch“. Lees de gebruiksaanwijzing volledig en zorgvuldig door voordat u de netwerkswitch gebruikt. Dit geldt in het bijzonder voor de veiligheidsinstructies. Als u deze bedieningsinstructies niet in acht neemt, kan dit lei-den tot ernstig letsel of schade aan de netwerkschakelaar. Bewaar de gebruiksaanwijzing voor toekomstig gebruik. Als u de netwerkschakelaar aan anderen overlaat, zorg er dan voor dat u deze gebruiksaanwijzing bijvoegt.

2. Inhoud van de verpakking

• 8 poorten 10 / 100 / 1000 Mbit netwerkswitch
- Externe plug-in voedingseenheid
- Bedieningsinstructies & veiligheidsinstructies

3. Eigenschappen

• Gegevensoverdrachtsnelheid 10 Mbit / 100 Mbit / 1000 Mbit
• Automatische detectie
  • 8 poorten met getwist paar
• LED's voor het controleren van de netwerkverbinding en het weergeven van gegevensoverdracht
• Metalen behuizing

4. Beoogd gebruik

De netwerkschakelaar wordt gebruikt voor bekabelde netwerken (afgeschermde verbindingskabel) van computers of andere geschikte apparaten.

De netwerkswitch is ontworpen voor netwerkomgevingen waarin het netwerkverkeer en het aantal gebruikers voort-durend toeneemt. De netwerkswitch is ideaal voor werk-groepen met gedeelde bandbreedtes van 100 of 1000 Mbps met meerdere snelle servers. De grootste bandbreedte is 2000 Mbps (1000 Mbps full duplex), en elke poort biedt een datalijn met nul vertraging voor een werkstation om gelijktijdig toegang te krijgen tot de server.

De netwerkschakelaar mag alleen worden gebruikt in combinatie met bijbehorende 10/100 of 1000 MBit netwerkkaarten of andere netwerkcomponenten, anders raken het product en alle computers/apparaten die zijn aangesloten op het netwerk beschadigd.

Elk ander gebruik geldt als niet volgens de voorschriften en kan leiden tot materiële schade of persoonlijk letsel (ook in verband met gevaren zoals kortsluiting, brand, elektrische schokken enz.) Schwaiger GmbH aanvaardt geen aansprakelijkheid voor schade die ontstaat door oneigenlijk gebruik, ondeskundige installatie of onjuist gebruik. In dergelijke gevallen vervalt de garantie. De netwerkschakelaar is eenvoudig te installeren en te gebruiken. Er is geen configuratie of installatie nodig.

5. Algemene veiligheids- en onderhoudsinstructies

• De netwerkschakelaar is een elektronisch product dat niet in de handen van kinderen thuishoort! Houd het daarom buiten het bereik van kinderen.
• Een onjuiste elektrische installatie of een te hoge netspanning kan leiden tot een elektrische schok.
• De netwerkschakelaar mag niet worden gewijzigd of omgebouwd. De behuizing mag niet worden geopend.
• Gebruik het product alleen in een droge en gesloten omgeving. Bescherm het product tegen vocht.
• Laat het product niet vallen en stel het niet bloot aan sterke schokken.
• Reinig dit product alleen met een pluisvrije doek. Zorg er vooral voor dat er geen water (vloeistof of vocht) in het product komt.

6. Eigenschappen

Algemene gegevens

• Ondersteunt IEEE802.3x voor full-duplex werking.
• 10Base-T, 100Base-T en 1000Base-TX werking.
• Ondersteunt flow control voor full-duplex werking en tegendruk voor half-duplex werking.
• LED-statusindicatoren voor bediening en aansluiting
• Ondersteunt volledige snelheid van 1.488.000 (148800) pakketten/sec voor 1000 M (100m).
• Automatische MDI/MDI-X configuratie.
• Interfaces: 8 RJ45-poorten.

7. Beschrijving van de netwerkschakelaar

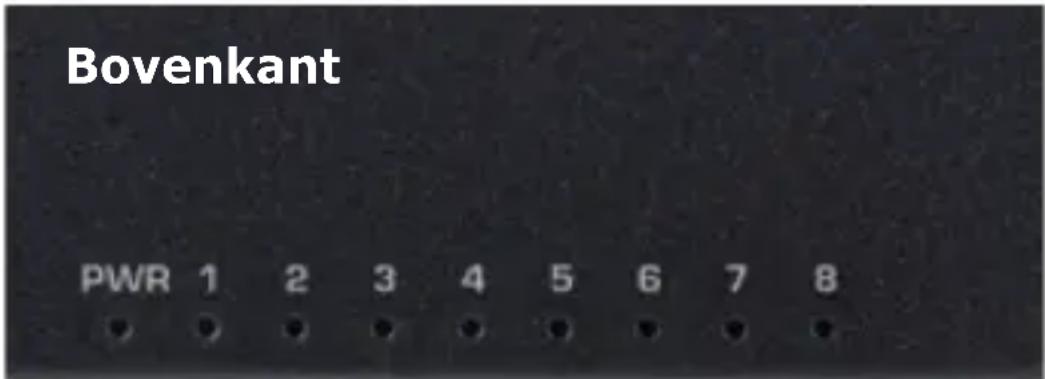

Bovenkant PWR 1 2 3 4 5 6 7 8

Bedrijfs-LED (Voeding)

Deze LED wordt weergegeven wanneer de netwerkschakelaar van stroom wordt voorzien.

LED-indicatorlampjes

(Poorten, zie 8. LED-scherm)

Elke 10 / 100 / 1000 Mbps RJ45-poort heeft een overeenkomstig LED-lampje op de bovenkant van de netwerkschakelaar. Met de LED-lampjes kun je problemen met de netwerkswitch, de verbinding of de aangesloten apparaten controleren, diagnosticeren en oplossen. Eén groene LED per poort dient als link/act LED. De groene LED brandt continu als er een foutloze netwerkverbinding is of knippert tijdens gegevensoverdracht.

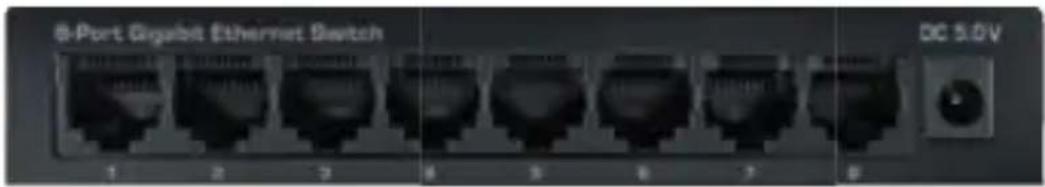

Voorzijde

Aansluiting voor plug-in voedingseenheid

De aansluitbus (DC IN) voor de voedingseenheid bevindt zich aan de voorkant van de netwerkschakelaar: Ondersteunt 100-240 V, 50-60 Hz

10/100/1000 Mbit/s RJ45-poorten (1-8)

8 x 10/100/1000 Mbit/s RJ45-poorten bevinden zich aan de voorkant van de netwerkswitch.

8. LED-scherm

De volgende tabel toont de LED-indicaties van de netwerk-schakelaar met een verklaring (Operation, Link/Act).

Aanduiding Kleur Status Beschrijving
Bedrijfs-aanduiding (PWR)	Groen Aan Stroom	voorziening ingeschakeld
		Uit Stroom	voorziening uitgeschakeld
Link/act Groen	Aan Netwerkapparaat overeenkomstige port aangesloten

9. Installatie en aansluiting

• Lees de volgende hoofdstukken en voer de stappen in de aangegeven volgorde uit om onjuiste installatie te voorkomen.
• Plaats de netwerkschakelaar op een stabiele plaats of bureau.
• Open nooit de behuizing van de netwerkschakelaar, zelfs niet als de stroom uitvalt.
• De netwerkschakelaar mag alleen worden gebruikt met de meegeleverde insteekbare voedingseenheid en moet worden aangesloten op het juiste netspanningsbereik, dat overeenkomt met de netspanning op de typeplaatjesticker op de netwerkschakelaar.
• Zorg voor een goede luchtcirculatie rond de netwerkschakelaar.

De schakelaar inschakelen

De netwerkschakelaar wordt gevoed door de externe plug-in voedingseenheid.

Plug-in voedingseenheid:

• Steek de stekker van de meegeleverde insteekvoeding in de DC IN-aansluiting aan de achterkant van de netwerkschakelaar. Sluit de plug-invoeding aan op een stopcontact. Controleer of het voedingslampje (Power) brandt. Als deze brandt, is de voeding gegarandeerd.
• De plug-in voedingseenheid mag alleen
• worden aangesloten op een netspanning van
• 100 - 240 V, 50-60 Hz. De plug-in voedingseenheid moet te allen tijde toegankelijk zijn, zodat het apparaat van het lichtnet kan worden losgekoppeld. De voedingskabels mogen niet beschadigd of geplet worden door voorwerpen. Sluit de stekkervoeding alleen aan op een correct geïnstalleerd stopcontact! Vermijd het gebruik van meer-dere stopcontacten!

• Als de voedingseenheid van het apparaat defect of op een andere manier beschadigd is, mag het apparaat niet in gebruik worden genomen. Als er per ongeluk vloeistoffen of vreemde voorwerpen in het apparaat terecht zijn gekomen, moet de stekker onmiddellijk uit het stopcontact worden getrokken. Laat het apparaat door een specialist controleren voordat u het weer gebruikt.

• Open nooit de insteekvoeding of het apparaat! Trek de stekker uit het stopcontact voordat u de netwerkschakelaar schoonmaakt. Raak de insteekvoeding niet aan met natte handen, gevaar voor elektrische schokken! Bij storingen of rook en geuren uit de behuizing onmiddellijk de stekker uit het stopcontact trekken!

• Als er water of vreemde voorwerpen in het apparaat terechtkomen of als de netwerkschakelaar beschadigd raakt, mag het apparaat niet in gebruik worden genomen of moet het onmiddellijk worden losgekoppeld van de voeding.
• Het apparaat moet worden gecontroleerd of gerepareerd door een specialist (technische klantenservice) voordat het opnieuw wordt gebruikt.

Een computer aansluiten op de netwerkswitch

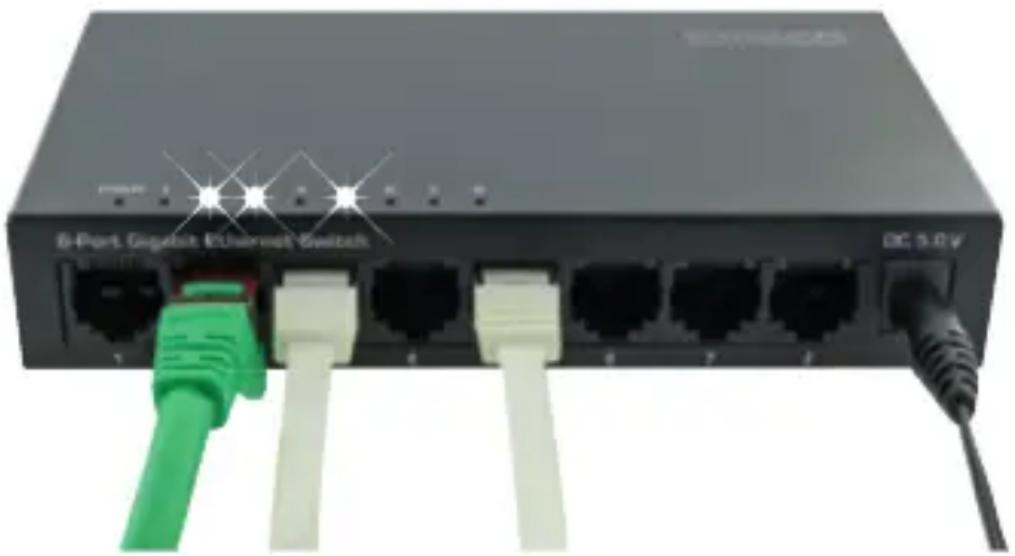

Sluit de RJ45-netwerkpoorten van de netwerkswitch aan op de overeenkomstige poorten van je computers (of op andere apparaten met netwerkaansluitingen, zoals tv's, satellietontvangers, spelconsoles, enz.) Als de apparaten zijn ingeschakeld en de verbinding in orde is, gaan de statusindicatoren Link/Act van de overeenkomstige poorten van de netwerkswitch aan de bovenkant van het apparaat branden.

10. Technische gegevens en gebruiksomgeving

Standaarden IEEE 802.3 10Base-T-EthernetIEEE 802.3u 100Base-TX Fast-EthernetANSI/IEEE 802.3 Nway Auto-negotiationIEEE 802.3X flow control
Protocol CSMA/CD
Snelheidgegevens-overdracht	Ethernet: 100 Mbit/s(halfduplex),200 Mbit/s(volduplex), Fast-Ethernet:1000 Mbit/s (halfduplex),2000 Mbit/s (volduplex)
Netwerkka-bels	100 BASE-T: 2-pair UTP cat. 3, 4, 5;EIA/TIA-568 1000 ohm STP1000 BASE-TX: 2-pair UTP cat. 5;EIA/TIA-5681000 ohm STP1000 BASE-FX:62.5/125 Micronmultimode-glasvezelkabel
Stroom-voorziening	Externe voedingseenheid5.0 V DC/0.55 A
Temperatuur& vochtigheid	Bedrijf: 0~60°C, opslag: -10~70°CLuchtvochtigheid: 10-90%, opslag:5-90%

Opmerking

De netadapter mag alleen worden aangesloten op een gemakkelijk bereikbaar stopcontact. Deze wandcontactdoos moet voorzien zijn van een scheidingsinrichting.

Afvalverwerking

Elektrische en elektronische toestellen alsook accu's mogen niet met het huishoudelijk afval verwerkt worden. De verbruiker is wettelijk verplicht, elektrische en elektronische toestellen alsook accu's bij het einde van hun levensduur terug te bezorgen aan de daarvoor in- gerichte, publieke inzamelplaatsen of aan de verkoopplaats- sen. Bijzonderheden hierover worden geregeld door de res- pectievelijke nationale wetgeving. Het symbool op het product, de bedieningshandleiding resp. de verpakking ver- wijst naar deze bestemming.

Conformiteit

Met het CE-kenmerk verklaart de firma Schwaiger GmbH, dat het product voldoet aan de essentiële beschermingseisen van de geldende richtlijnen en verordeningen.

Uitsluiting van aansprakelijkheid

Schwaiger GmbH aanvaardt geen enkele aansprakelijkheid en garantie voor schade die resulteert uit ondeskundige installatie of montage alsook ondeskundig gebruik van het product of een niet naleven van de veiligheids-instructies.

Fabrikanteninformatie

Geachte klant, indien u technisch advies nodig heeft en uw vakhandelaar u niet kann helpen, gelieve onze technische ondersteuning te contacteren.

Garantie

De garantieperiode begint bij de aankoop van het product. Dit tijdstip kunt u bewijzen met het aankoopbewijs (kassabon, factuur, leveringsnota e.a.). Bewaar deze documenten zorgvuldig. Onze garantieprestaties stemmen overeen met onze op het tijdstip van de aankoop geldende garantievoorwaarden.

Gegevens overeenkomstig verordening (EU) 2019/1782
Naam of handelsmerk van de fabrikant, handelsregister nummer en adres	Schwaiger GmbH, HRB12220 Würzburger Straße 17, 90579 Langenzenn
Fabrikant, adres	Shenzhen Cudy Technology Co., Ltd. ADD: 7/F, Lepu Tower (West), 66 Xingke Rd, Nanshan, Shenzhen, China
Modelnummer voedingseenheid	DSA-3PFM-05-FEU 050055
Typeaanduiding	NWSW8 011 V2
Voedingsspanning	100 - 230 V AC
Voedingsfrequentie	50/60 Hz
Uitgangsspanning	5.0 V DC
Uitgangsstroom	0.55 A
Uitgangsvermogen	2.75 W
Gemiddelde actieve efficiëntie	68,95 %
Energieverbruik in niet-belaste toestand	0.07 W
