NWSW8 - Commutateur Schwaiger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau Gigabit Ethernet 8 ports
Marque	Schwaiger
Modèle	NWSW8
Nombre de ports	8 ports RJ45
Débits supportés	10/100/1000 Mbps
Normes réseau	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x
Fonctions	Auto MDI/MDI-X, auto-négociation, contrôle de flux
Alimentation	Bloc d'alimentation externe 5V DC / 0.55 A
Consommation électrique	2.75 W (max)
Affichage LED	Power (vert), Link/Act (vert) par port
Boîtier	Métallique
Température de fonctionnement	0 °C à 60 °C
Humidité de fonctionnement	10 % à 90 %
Température de stockage	-10 °C à 70 °C
Humidité de stockage	5 % à 90 %
Câbles réseau	UTP Cat. 3, 4, 5 ; STP
Conformité	CE
Garantie	À compter de la date d'achat (justificatif requis)
Entretien	Nettoyer avec un chiffon non pelucheux ; débrancher avant nettoyage
Sécurité	Ne pas ouvrir le boîtier ; protéger de l'humidité ; utiliser uniquement le bloc d'alimentation fourni

FOIRE AUX QUESTIONS - NWSW8 Schwaiger

Comment installer le commutateur réseau NWSW8 ?

Branchez le bloc d'alimentation à la prise DC IN et à une prise secteur. Connectez vos appareils aux ports RJ45 à l'aide de câbles réseau. Les voyants LED s'allument pour indiquer une connexion correcte. Aucune configuration logicielle n'est nécessaire.

Que signifient les voyants LED ?

Le voyant Power (vert) indique que l'appareil est sous tension. Les voyants Link/Act (vert) pour chaque port : allumé fixe indique une connexion réseau établie, clignotant indique un transfert de données.

Quels câbles utiliser ?

Utilisez des câbles UTP catégorie 5 ou supérieure pour le Gigabit Ethernet. Pour 100 Mbps, catégorie 3, 4 ou 5 convient.

Le commutateur est-il compatible avec ma carte réseau 10/100 ?

Oui, le NWSW8 détecte automatiquement le débit (10/100/1000 Mbps) et s'adapte à votre carte réseau.

Puis-je utiliser le commutateur avec une console de jeux ?

Oui, si votre console dispose d'un port Ethernet, vous pouvez la connecter au commutateur pour une connexion réseau filaire.

Comment nettoyer le commutateur ?

Débranchez d'abord l'alimentation. Utilisez un chiffon non pelucheux sec. Évitez que du liquide pénètre dans l'appareil.

Que faire si le voyant Power ne s'allume pas ?

Vérifiez que le bloc d'alimentation est correctement branché au commutateur et à la prise secteur. Testez la prise avec un autre appareil. Si le problème persiste, contactez le support technique.

Le commutateur chauffe-t-il normalement ?

Une légère chaleur est normale. Assurez-vous qu'il est placé dans un endroit bien ventilé et non couvert.

Puis-je connecter plusieurs commutateurs entre eux ?

Oui, vous pouvez cascader plusieurs commutateurs en connectant un port de l'un à un port de l'autre. Utilisez un câble droit standard.

Quelle est la garantie du produit ?

La garantie court à compter de la date d'achat. Conservez votre ticket de caisse ou facture. Les conditions exactes sont celles du fabricant.

MODE D'EMPLOI NWSW8 Schwaiger

Nous vous félicitons et vous remercions d'avoir acheté ce switch réseau Gigabit Ethernet 8 ports. Tous les appareils que nous vendons sont conformes aux dispositions de sécurité en vigueur au moment de l'achat et sont fondamentalement sûrs lorsqu'ils sont utilisés conformément à leur destination ! Veuillez respecter les consignes suivantes afin d'éviter d'éventuels dangers, dommages ou dysfonctionnements.

Ce mode d'emploi et les consignes de sécurité font partie de la livraison du switch réseau 8 ports Gigabit Ethernet. Il contient des informations importantes sur la manipulation du produit. Pour faciliter la lecture du mode d'emploi et des consignes de sécurité, le switch réseau 8 ports Gigabit Ethernet est désigné ci-après par le terme „switch réseau“. Veuillez lire attentivement et intégralement le mode d'emploi avant d'utiliser le switch réseau. Cela concerne avant tout les consignes de sécurité. Le non-respect de ce mode d'emploi peut entraîner des blessures graves ou endommager le commutateur réseau. Conservez le mode d'emploi pour une utilisation future. Si vous confiez le commutateur réseau à d'autres personnes, assurez-vous de joindre ce mode d'emploi.

2. Contenu de l'emballage

• 8 ports 10 / 100 / 1000 Mbit Switch réseau
- Bloc d'alimentation externe
- Mode d'emploi & consignes de sécurité

3. Caractéristiques

• Taux de transfert de données 10 Mbit / 100 Mbit / 1000 Mbit
- Détection automatique
• 8 ports à paire torsadée
- LED pour le contrôle de la connexion réseau et l'indication de la transmission des données
- Boîtier métallique

4. Usage prévu

Le switch réseau sert à la mise en réseau câblée (câbles de raccordement blindés) d'ordinateurs ou d'autres appareils adaptés à cet effet.

Le switch réseau est conçu pour les environnements réseau dans lesquels le trafic réseau et le nombre d'utilisateurs augmentent constamment. Le switch réseau est idéal pour les groupes de travail qui partagent une bande passante de 100 ou 1000 Mbps avec plusieurs serveurs à haut débit. La bande passante la plus large est de 2000 Mbit/s (1000 Mbit/s full duplex) et chaque port offre une ligne de données sans délai à une station de travail pour un accès simultané au serveur.

Le switch réseau ne doit être utilisé qu'en combinaison avec des cartes réseau 10/100 ou 1000 Mbits correspondantes ou d'autres composants réseau, faute de quoi le produit et tous les ordinateurs/appareils connectés au réseau seront endommagés.

Toute autre utilisation est considérée comme non conforme à l'usage prévu et peut entraîner des dommages matériels ou corporels (en outre, elle est liée à des risques tels que court-circuit, incendie, choc électrique, etc.) La société Schwaiger GmbH n'assume aucune responsabilité pour les dommages résultant d'une utilisation non conforme, d'une installation non conforme ou d'une utilisation incorrecte. Dans de tels cas, la garantie est annulée. Le switch réseau est facile à installer et à utiliser. Il ne nécessite aucune configuration ni installation.

5. Consignes générales de sécurité et d'entretien

• Le switch réseau est un produit électronique qui ne doit pas être laissé à la portée des enfants ! Conservez-le donc hors de portée des enfants.
• Une installation électrique défectueuse ou une tension de réseau trop élevée peut entraîner une décharge électrique.
• Le switch réseau ne doit pas être modifié ou transformé. Le boîtier ne doit pas être ouvert.
• Utilisez le produit uniquement dans des environnements secs et fermés. Protégez le produit de l'humidité.
• Ne faites pas tomber le produit et ne le soumettez pas à des chocs violents.
• Nettoyez ce produit uniquement avec un chiffon non pelucheux. Veillez à ce que de l'eau (liquide ou humide) ne pénètre pas dans le produit.

6. Caractéristiques - Données générales

• Prend en charge IEEE802.3x pour un fonctionnement en duplex intégral.
• Fonctionnement 10Base-T, 100Base-T et 1000Base-TX.
• Prend en charge le contrôle de flux pour le fonctionnement en duplex intégral et la contre-pression pour le fonctionnement en semi-duplex.
• Indicateurs d'état LED pour le fonctionnement et la connexion
• Supporte la pleine vitesse de 1 488 000 (148800) paquets/sec. pour 1000 M (100m).
• Configuration automatique MDI/MDI-X.
• Interfaces : 8 ports RJ45.

7. Description du commutateur réseau

LED de fonctionnement (Power)

Cette LED est affichée lorsque les commutateurs de réseau sont alimentés.

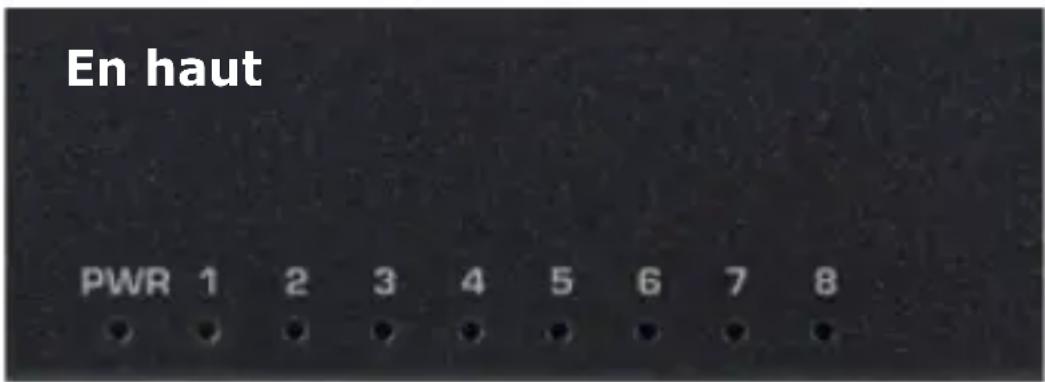

Témoins de contrôle LED

(Ports, voir 8. Affichage LED)

Chaque connexion RJ45 10 / 100 / 1000 Mbps dispose d'un témoin lumineux correspondant sur la partie supérieure du switch réseau

. Les voyants LED vous permettent de surveiller, de diagnostiquer et de dépanner tout problème avec le switch réseau, la connexion ou les appareils connectés. Un voyant vert par port sert de voyant de liaison/d'action. La LED verte est allumée en permanence lorsque la connexion réseau est parfaite ou clignote lors de la transmission de données.

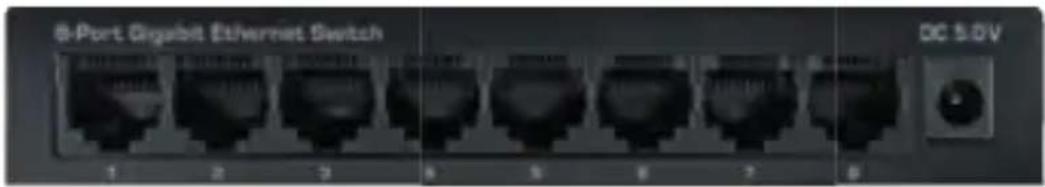

Face avant

Connexion pour bloc d'alimentation

La prise de raccordement (DC IN) pour le bloc d'alimentation se trouve sur la face avant du commutateur réseau : Supporte 100-240 V, 50/60 Hz

8 ports RJ45 10/100/1000 Mbit/s se trouvent sur la face avant du switch réseau.

8. indicateur LED

Le tableau suivant montre les affichages DEL du switch réseau avec une explication (fonctionnement, Link/Act).

Voyant Couleur État Description
Indicateur de fonctionnement	Vert Allumé	Alimentation	électrique branchée
		Éteint Alimentation	électrique débranchée
LED 1-8 Link/Act	Vert Allumé	Dispositif	réseau connecté au port correspondant
		Cligno-tant	Transmission de données entre le switch réseau et le dispositif en réseau

9. installation et connexion

Veuillez lire les paragraphes suivants et suivre les étapes dans l'ordre indiqué afin d'éviter une installation incorrecte.

• Veuillez positionner le switch réseau sur un endroit stable ou sur un bureau.

• N'ouvrez jamais le boîtier du switch réseau, même en cas de panne de courant.

• Le switch réseau ne doit être utilisé qu'avec le bloc d'alimentation fourni et doit être raccordé à la plage de tension correcte qui correspond à la tension d'alimentation indiquée sur l'autocollant de la plaque signalétique du switch réseau.

• Veillez à ce que l'air circule bien autour du commutateur réseau.

Mise sous tension du switch

Le switch réseau est alimenté en électricité par le bloc d'alimentation externe.

Bloc d'alimentation :

• Reliez la fiche creuse du bloc d'alimentation fourni à la prise DC IN située à l'arrière du switch réseau. Branchez le bloc d'alimentation à une prise de courant. Vérifiez si le voyant d'alimentation (Power) est allumé. S'il s'allume, l'alimentation électrique est garantie.
• Le bloc d'alimentation ne doit être raccordé qu'à une tension de réseau de 100 - 230 V, 50/60 Hz. Le bloc d'alimentation doit être accessible à tout moment pour pouvoir débrancher l'appareil du secteur. Les câbles d'alimentation ne doivent pas être endommagés ou écrasés par des objets quelconques. Ne raccordez le bloc d'alimentation à fiche qu'à une prise de courant installée conformément aux prescriptions ! Évitez d'utiliser des prises multiples !
• Si le bloc d'alimentation de l'appareil est défectueux ou si l'appareil présente d'autres dommages, il ne doit pas être mis en service. Débranchez immédiatement le bloc d'alimentation de la prise de courant si des liquides ou des corps étrangers ont pénétré par inadvertance dans l'appareil. Avant de réutiliser l'appareil, faites-le contrôler par un spécialiste.
• N'ouvrez en aucun cas le bloc d'alimentation ou l'appareil ! Avant de nettoyer le switch réseau, veuillez le débrancher de l'alimentation électrique (retirer la fiche secteur). Ne pas toucher le bloc d'alimentation avec les mains mouillées, risque de choc électrique ! En cas de dysfonctionnement ou de formation de fumée ou d'odeurs provenant du boîtier, débranchez immédiatement le bloc d'alimentation de la prise de courant !
• Si de l'eau ou des corps étrangers ont pénétré à l'intérieur de l'appareil ou si le commutateur de réseau est endommagé, l'appareil ne doit pas être mis en service

ou doit être immédiatement débranché du réseau électrique.

- L'appareil doit être contrôlé ou réparé par un spécialiste (service technique) avant d'être réutilisé.

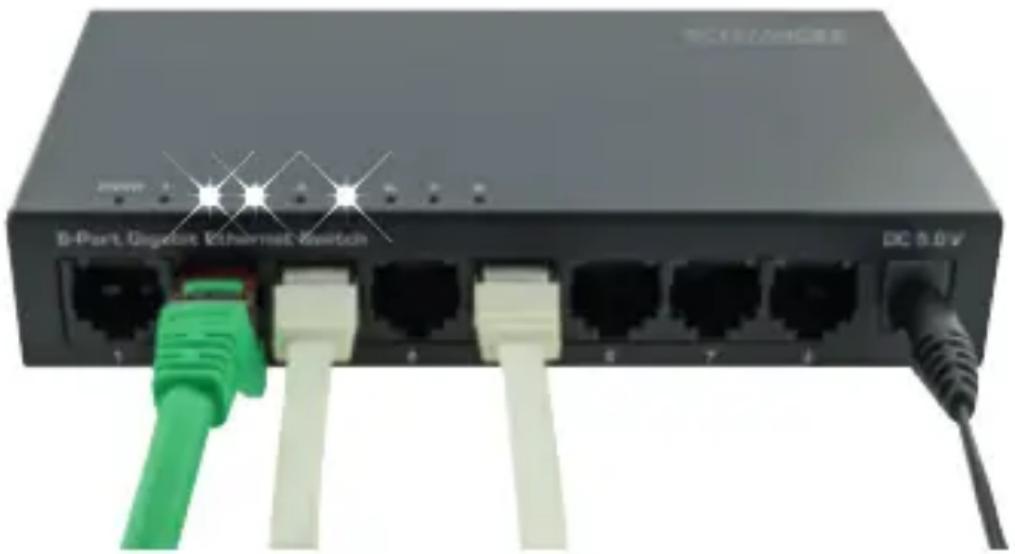

Connexion d'un ordinateur au commutateur réseau

Connectez les ports réseau RJ45 du commutateur réseau aux ports correspondants de vos ordinateurs (ou à d'autres appareils dotés de connexions réseau, par exemple un téléviseur, un récepteur satellite, une console de jeux, etc.) Si les appareils ont été mis sous tension et que la connexion est correcte, les voyants d'état Link/Act des ports correspondants du commutateur réseau s'allument sur le dessus de l'appareil.

10. Caractéristiques techniques et environnement d'exploitation

Normes IEEE 802.3 10Base-T-EthernetIEEE 802.3u 100Base-TX Fast-EthernetANSI/IEEE 802.3 NwayAuto-NégociationIEEE 802.3X Contrôle du trafic

Protocole CSMA/CD

Taux de transfert des donnéesFast-Ethernet: 100 Mbit/s (semiduplex), 200 Mbit/sduplex intégral), Giga-Ethernet: 1000 Mbit/s (semi-duplex), 2000 Mbit/s duplex intégral)

Netzwerkkabel 100	BASE-T: 2-Pair UTP Cat. 3, 4,5; EIA/TIA-568 1000 Ohm STP1000BASE-TX: 2-Pair UTP Cat. 5;EIA/TIA-5681000 Ohm STP
Stromversorgung B	loc d'alimentation externe5.0 V DC/0.55 A
Temperatur & Feuchtigkeit	Fonctionnement : 0~60°C,Stockage : -10~70°CHumidité : 10-90%,Stockage : 5-90%

Remarque

Le bloc d'alimentation ne doit être branché que dans une prise de courant facilement accessible et bien placée. Cette prise doit être équipée d'un dispositif de déconnexion.

Élimination

Les appareils électriques et électroniques, ainsi que les piles ne doivent pas être jetés avec les déchets ménagers. Le consommateur est légalement tenu de remettre les appareils électriques et électroniques ainsi que les piles à la fin de de leur vie utile aux points de collecte publiques installés dans ce but ou au point de vente. Les détails en sont réglementés par le droit applicable de chaque pays. Le symbole du produit, le mode d'emploi ainsi que l'emballage reportent expressément cette disposition.

Conformité

Avec la marque CE, la société Schwaiger GmbH déclare que le produit est conforme aux exigences de base des directives et règlements applicables.

Exclusion de responsabilité

Schwaiger Gmbh décline toute responsabilité ou garantie pour des dommages résultant d'une installation ou d'un assemblage incorrect, d'une utilisation incorrecte du produit ou du non-respect des instructions de sécurité.

Informations du fabricant

Chers clients, pour toute demande de conseil technique que votre revendeur n'a pas été en mesure de vous dispenser, contactez notre service d'assistance technique.

Garantie

La période de garantie court à compter de la date d'achat du produit. Vous êtes prié de prouver cette date de prise d'effet de la garantie par un justificatif d'achat (ticket de caisse, facture, bordereau de livraison etc.). Conservez soigneusement ces documents. Les prestations fournies au titre de la garantie sont soumises aux conditions en vigueur à partir de la date d'achat.

Indications prévues par le règlement (CE) 2019/1782
Raison sociale ou marque dé posée, numéro d'enregistre ment au registre du commerce et adresse du fabricant	Schwaiger GmbH, HRB12220 Würzburger Straße 17, 90579 Langenzenn
Fabricant, adresse	Shenzhen Cudy Technology Co., Ltd. ADD: 7/F, Lepu Tower (West), 66 Xingke Rd, Nanshan, Shenzhen, China
Numéro de modèle du bloc d'alimentation	DSA-3PFM-05-FEU 050055
Référence du modèle	NWSW8 011 V2
Tension d'entrée	100 - 230 V AC
Fréquence du CA d'entrée	50/60 Hz
Tension de sortie	5.0 V DC
Courant de sortie	0.55 A
Puissance de sortie	2.75 W
Rendement moyen en mode actif	68,95 %
Consommation électrique hors charge	0.07 W
