BRUKSANVISNING NWSW8 Schwaiger

Grattis och tack för att du har köpt en 8-portars Gigabit Ethernet-nätverksswitch. Alla apparater som säljs av oss uppfyller de säkerhetsbestämmelser som gäller vid inköpstill-fället och är i princip säkra när de används på avsett sätt! Beakta följande anvisningar för att undvika faror, skador eller funktionsstörningar.

Den här bruksanvisningen och säkerhetsanvisningen medföljer nätverksväxeln 8 port Gigabit Ethernet. Den innehåller viktig information om hur du hanterar produkten. För att underlätta läsningen av bruksanvisningen och säkerhetsföreskrifterna kallas nätver-ksswitchen 8 Port Gigabit Ethernet nedan för „nätverksswitchen“. Läs igenom bruksan-visningen fullständigt och noggrant innan du använder nätverksswitchen. Detta gäller i synnerhet säkerhetsanvisningarna. Om du inte följer bruksanvisningen kan det leda till allvarliga personskador eller skador på nätverksväxeln. Förvara bruksanvisningen för framtida bruk. Om du lämnar nätverksbrytaren till andra personer, se då till att bifoga denna bruksanvisning.

2. Förpackningens innehåll

• 8 portar 10 / 100 / 1000 Mbit nätverksswitch
- Extern plug-in strömförsörjningsenhet
- Bruksanvisning & säkerhetsinstruktioner

3. Funktioner

• Dataöverföringshastighet 10 Mbit / 100 Mbit / 1000 Mbit
• Automatisk detektering
• 8 portar med tvinnat par
- LED-lampor för kontroll av nätverksanslutningen och indikering av dataöverföring
- Hölje av metall

4. Avsedd användning

Nätverksswitchen används för trådbunden nätverksanslutning (skärmad anslut-ningskabel) av datorer eller andra lämpliga enheter.

Nätverksswitchen är utformad för nätverksmiljöer där nätverkstrafiken och antalet an-vändare ständigt ökar. Nätverksswitchen är idealisk för arbetsgrupper med delad

bandb-redd på 100 eller 1000 Mbps med flera höghastighetsservrar. Den största bandbredden är 2000 Mbps (1000 Mbps full duplex), och varje port ger en fördröjningsfri dataledning för en arbetsstation som kan komma åt servern samtidigt.

Nätverksswitchen får endast användas tillsammans med motsvarande 10/100 eller 1000 MBit nätverkskort eller andra nätverkskomponenter, annars kan produkten och alla da-torer/enheter som är anslutna till nätverket skadas.

All annan användning anses vara felaktig och kan leda till materiella skador eller per-sonskador (även förknippade med faror som kortslutning, brand, elektriska stötar etc.) Schwaiger GmbH tar inget ansvar för skador som uppstår till följd av felaktig använd-ning, felaktig installation eller felaktig användning. I sådana fall upphör garantin att gälla. Nätverksswitchen är enkel att installera och använda. Den kräver ingen konfiguration eller installation.

5. Allmänna säkerhets- och underhållsinstruktioner

• Nätverksswitchen är en elektronisk produkt som inte får lämnas i händerna på barn! Förvara den därför utom räckhåll för barn.
• Felaktig elektrisk installation eller för hög nätspänning kan leda till elektriska stötar.
• Nätverksbrytaren får inte modifieras eller byggas om. Kapslingen får inte öppnas.
• Använd endast produkten i torra och slutna miljöer. Skydda produkten mot fukt.
• Tappa inte produkten och utsätt den inte för kraftiga stötar.
• Rengör endast denna produkt med en luddfri trasa. Var särskilt noga med att se till att inget vatten (vätska eller fukt) kommer in i produkten.

6. Funktioner

Allmänna uppgifter

• Stödjer IEEE802.3x för full-duplex drift.
  • 10Base-T, 100Base-T och 1000Base-TX drift.
• Stöder flödeskontroll för full-duplexdrift och mottryck för halv-duplexdrift.
  • LED-statusindikatorer för drift och anslutning

- Stöder full hastighet på 1.488.000 (148800) paket/sek för 1000 M (100 m).

- Automatisk MDI/MDI-X-konfiguration.

- Gränssnitt: 8 RJ45-portar.

7. Beskrivning av nätverksväxeln

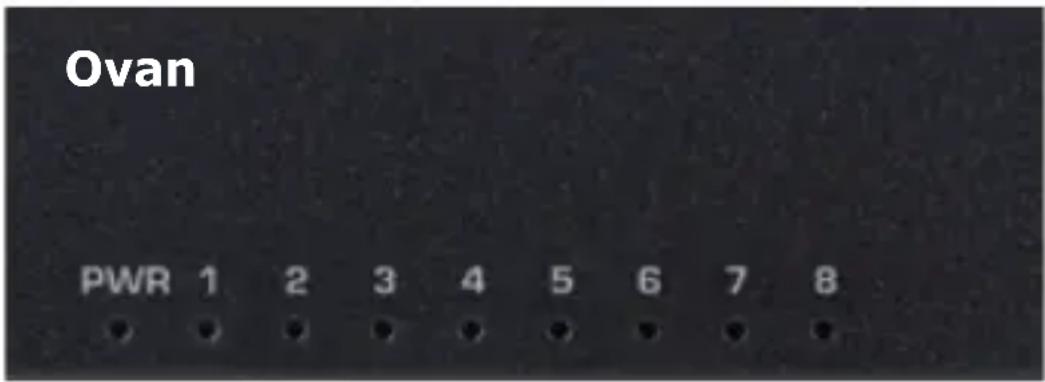

Ovan PWR 1 2 3 4 5 6 7 8

Drift-LED (strömförsörjning)

Denna lysdiod visas när nätverksswitchen är strömsatt.

LED-indikatorlampor

(Portar, se 8. LED-display)

Varje RJ45-port på 10/100/1000 Mbps har en motsvarande LED-lampa på ovansidan av nätverksswitchen. LED-indikatorerna gör att du kan övervaka, diagnostisera och felsöka eventuella prob-lem med nätverksswitchen, anslutningen eller de anslutna enheterna. En grön LED per port fungerar som en länk/act LED. Den gröna LED-lampan lyser kontinuerligt vid en felfri nätverksanslutning eller blinkar vid dataöverföring.

Första sidan

Anslutning för plug-in strömförsörjningsenhet

Anslutningsuttaget (DC IN) för strömförsörjningsenheten sitter på framsidan av nätver-ksbrytaren: Stödjer 100-240 V, 50-60 Hz

10/100/1000 Mbit/s RJ45-portar (1-8)

8 x 10/100/1000 Mbit/s RJ45-portar finns på framsidan av nätverksswitchen.

8. LED-display

I följande tabell visas LED-displayerna på nätverksswitchen med en förklaring (Operati-on, Link/Act).

Display Färg Status Beskrivning av
Ström-indikator (PWR)	Grön På	Strömförsörjning påslagen
		Av Strömförsörjningen avstängd
LED 1-8 Länk/Akt	Grön På	Nätverksenhet anslu-ten till motsvarande port
		Blinkande Dataöverföring mellan nätverksväxel och nätverksenhet

9. Installation och anslutning

• Läs följande avsnitt och utför stegen i den ordning de visas för att undvika felaktig installation.
• Placera nätverksswitchen på en stabil plats eller på ett skrivbord.
• Öppna aldrig nätverksväxelns hölje, inte ens i händelse av strömavbrott.
• Nätverksbrytaren får endast användas med det medföljande nätaggregatet och måste anslutas till rätt nätspänningsområde, vilket motsvarar nätspänningen på nätverksbryta-rens typskylt.
• Se till att det finns god luftcirkulation runt nätverksbrytaren.

Slå på strömbrytaren

Nätverksväxeln försörjs med ström från den externa plug-in-strömförsörjningsenheten.

Plug-in strömförsörjningsenhet:

• Anslut det medföljande nätaggregatets stickpropp till DC IN-uttaget på nätverksväxelns baksida. Anslut nätaggregatet till ett eluttag. Kontrollera om strömindikatorn (Power) lyser. Om den tänds är strömförsörjningen garanterad.
  • Nätaggregatet får endast
• anslutas till en nätspänning
• på 100-240 V, 50-60 Hz. Nätaggregatet måste alltid vara åtkomligt så att apparaten kan kopplas bort från elnätet. Matningskablarna får inte skadas eller klämmas av några föremål. Anslut endast nätaggregatet till ett korrekt installerat eluttag! Undvik att använda flera uttag!
• Om apparatens nätdel är defekt eller om apparaten är skadad på annat sätt får den inte tas i bruk. Om vätskor eller främmande föremål oavsiktligt har kommit in i apparaten, måste du omedelbart dra ut stickkontakten ur vägguttaget. Låt en fackman kontrollera apparaten innan du använder den igen.
• Öppna aldrig nätaggregatet eller apparaten! Innan du rengör nätverksbrytaren ska du koppla bort den från strömförsörjningen (dra ut nätkontakten). Vidrör inte nätaggrega-tet med våta händer, risk för elstötar! Om det uppstår fel eller om det kommer rök och lukt från höljet, dra omedelbart ut nätadaptern ur vägguttaget!
• Om vatten eller främmande föremål tränger in i apparaten eller om nätverksbrytaren ska-das, får apparaten inte tas i drift eller måste omedelbart kopplas bort från strömförs-örjningen.
• Apparaten måste kontrolleras eller repareras av en fackman (teknisk kundtjänst) innan den får användas igen.

Ansluta en dator till nätverksswitchen

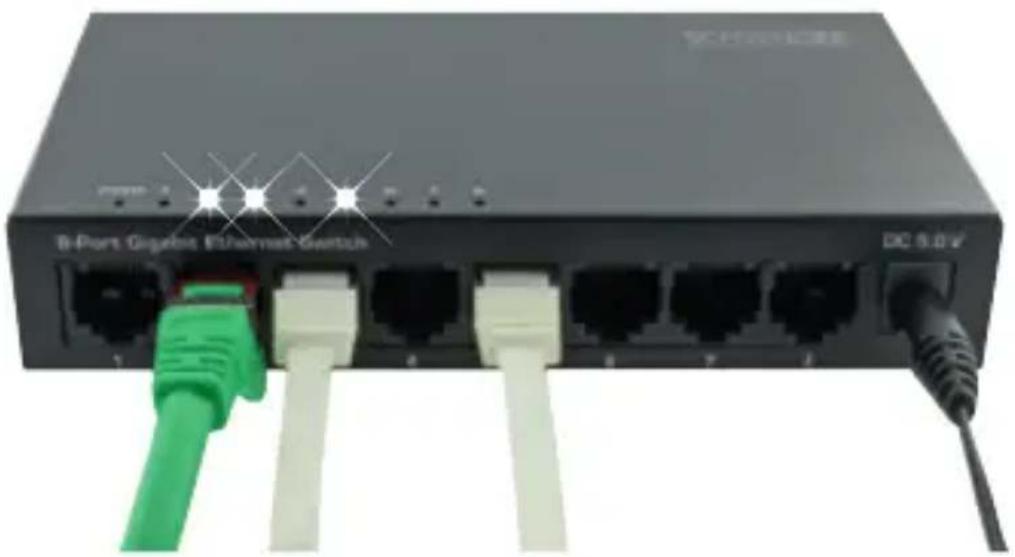

Anslut nätverksswitchens RJ45-nätverksportar till motsvarande portar på dina datorer (eller till andra enheter med nätverksanslutning, t.ex. TV-apparater, satellitmottagare, spelkonsoler etc.) Om enheterna har slagits på och anslutningen är OK, tänds statusin-dikatorerna Link/Act för motsvarande portar i nätverksswitchen på enhetens ovansida.

10. Tekniska data och driftsmiljö

Standarder IEEE	E 802.3 10Base-T EthernetIEEE 802.3u 100Base-TX Fast EthernetANSI/IEEE 802.3 NwayAuto-negotiationIEEE 802.3X flödeskontroll
Protokoll CSMA	/CD
Dataöverföringshastighet	Fast Ethernet: 100 Mbit/s(halvduplex), 200 Mbit/s (fullduplex)Giga Ethernet: 1000 Mbit/s (halvduplex), 2000 Mbit/s (fullduplex)
Nätverkskabel	100 BASE-T: 2 par UTP Cat. 3, 4, 5;EIA/TIA-568 1000 ohm STP1000BASE-TX: 2 par UTP Cat. 5;EIA/TIA-5681000 Ohm STP
Ström-försörjning	Extern strömförsörjningsenhet5.0 V DC/0.55 A
Temperatur & luftfuktighet	Drift: 0~60°C,förvaring: -10~70°CLuftfuktighet: 10-90%,förvaring: 5-90%

Ledtråd

Nätadaptern får endast anslutas till ett lättåtkomligt eluttag. Detta uttag måste vara förs-ett med en frånskiljningsanordning.

Avyttring

Släng inte batterier eller elektriska/elektroniska enheter bland hushållssoporna. Enligt lag måste kunden avyttra elektriska/elektroniska enheter och batterier hos återförsäljaren eller på offentliga uppsamlingsplatser som är avsedda för detta ändamål. Gällande lagar i det land där enheterna/batterierna används reglerar hur avyttringen ska ske. De lagliga kraven indikeras på produkten, i användarguiden eller på förpackningen.

Med CE-märkningen intygar Schwaiger GmbH att produkten uppfyller de väsentliga krav som ställs i gällande direktiv och förordningar.

Ansvarsbegränsning

Schwaiger GmbH tar inget ansvar och lämnar ingen garanti för skador härrörande från felaktig installation eller montering eller olämplig användning av produkten eller underlåtenhet att följa säkerhetsföreskrifterna.

Tillverkarinformation

Bästa kund om du behöver tekniska råd och din fack-handlare inte kan hjälpa dig, kontakta gärna vår tekniska support.

Garanti

Garantitiden börjar med köpet av produkten. Denna tidpunkt anges på köpedokumentet (kassakvitto, faktura, packsedel el.dyl.). Förvara detta dokument tryggt. Vårt garantiåtagande styrs av de vid tidpunkten för köpet gällande garantivillkoren.

Information enligt förordning (EU) 2019/1782
Varumärke, handelsregisternummer, importör, adress	Schwaiger GmbH, HRB12220 Würzburger Straße 17, 90579 Langenzenn
Tillverkare, adress	Shenzhen Cudy Technology Co., Ltd. ADD: 7/F, Lepu Tower (West), 66 Xingke Rd, Nanshan, Shenzhen, China
Modellnummer för strömförsörjningsenhet	DSA-3PFM-05-FEU 050055
Modellens identifierare NWSW8 011 V2
Inmatad spänning 100 - 230 V AC
Ingångsfrekvens AC 50/60 Hz
Utgående spänning 5.0	V DC
Utgående ström 0.55 A
Utgångseffekt 2.75 W
Genomsnittlig verkningsgrad under drift	68,95 %
Effektförbrukning vid noll belastning	0.07 W
