Vrsta izdelka	Gigabit Ethernet omrežno stikalo 8 vrat
Znamka	Schwaiger
Model	NWSW8
Število vrat	8 vrat RJ45
Podprte hitrosti	10/100/1000 Mbps
Omrežni standardi	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x
Funkcije	Auto MDI/MDI-X, samodejno dogovarjanje, nadzor pretoka
Napajanje	Zunanji napajalnik 5V DC / 0.55 A
Poraba električne energije	2,75 W (največ)
LED prikaz	Napajanje (zeleno), Link/Act (zeleno) na vrata
Ohišje	Kovinsko
Delovna temperatura	0 °C do 60 °C
Delovna vlažnost	10 % do 90 %
Temperatura skladiščenja	-10 °C do 70 °C
Vlažnost skladiščenja	5 % do 90 %
Omrežni kabli	UTP Cat. 3, 4, 5 ; STP
Skladnost	CE
Garancija	Od datuma nakupa (dokazilo je potrebno)
Vzdrževanje	Čistite z nepuščajočo krpo; pred čiščenjem izključite
Varnost	Ne odpirajte ohišja; zaščitite pred vlago; uporabljajte samo priložen napajalnik

Pogosto zastavljena vprašanja - NWSW8 Schwaiger

Kako namestiti omrežno stikalo NWSW8?

Priključite napajalnik v vrata DC IN in v električno vtičnico. Povežite svoje naprave z vrati RJ45 s pomočjo omrežnih kablov. LED indikatorji se prižgejo za prikaz pravilne povezave. Programska konfiguracija ni potrebna.

Kaj pomenijo LED indikatorji?

Indikator napajanja (zelen) pomeni, da je naprava vklopljena. Indikatorji Link/Act (zelen) za vsaka vrata: stalno sveti pomeni vzpostavljeno omrežno povezavo, utripanje pomeni prenos podatkov.

Katere kable uporabiti?

Uporabite UTP kable kategorije 5 ali višje za Gigabit Ethernet. Za 100 Mbps so primerni kategorije 3, 4 ali 5.

Ali je stikalo združljivo z mojo omrežno kartico 10/100?

Da, NWSW8 samodejno zazna hitrost (10/100/1000 Mbps) in se prilagodi vaši omrežni kartici.

Ali lahko uporabim stikalo z igralno konzolo?

Da, če ima vaša konzola Ethernet vrata, jo lahko povežete s stikalom za žično omrežno povezavo.

Kako očistiti stikalo?

Najprej izključite napajanje. Uporabite suho nepuščajočo krpo. Pazite, da tekočina ne prodre v napravo.

Kaj storiti, če se indikator napajanja ne prižge?

Preverite, ali je napajalnik pravilno priključen na stikalo in električno vtičnico. Preizkusite vtičnico z drugo napravo. Če težava ostane, kontaktirajte tehnično podporo.

Ali se stikalo običajno segreva?

Rahlo segrevanje je normalno. Poskrbite, da je nameščeno na dobro prezračenem in nepokritem mestu.

Ali lahko med seboj povežem več stikal?

Da, več stikal lahko kaskadno povežete tako, da povežete vrata enega z vrati drugega. Uporabite standardni ravni kabel.

Kakšna je garancija za izdelek?

Garancija velja od datuma nakupa. Shranite račun ali fakturo. Natančni pogoji so določeni s strani proizvajalca.

NAVODILA ZA UPORABO NWSW8 Schwaiger

Čestitamo in se vam zahvaljujemo za nakup omrežnega stikala Gigabit Ethernet z 8 prikl-jučki. Vse naprave, ki jih prodajamo, so skladne z varnostnimi predpisi, veljavnimi ob nakupu, in so v osnovi varne, će se uporabljajo v skladu z namenom! Da bi se izognili mo-rebitnim nevarnostim, poškodbam ali okvaram, upoštevajte naslednja navodila.

Ta navodila za uporabo in varnostna navodila so priložena omrežnemu stikalu 8 port Gi-gabit Ethernet. Vsebujejo po-membne informacije o ravnanju z izdelkom. Zaradi lažjega branja navodil za uporabo in varnostnih navodil je omrežno stikalo 8 portov Gigabit Ethernet v nadaljevanju imenovano „omrežno stikalo“. Pred uporabo omrežnega stikala v celoti in natančno preberite navodila za uporabo. To še posebej velja za varnostna na-vodila. Neupoštevanje teh navodil za uporabo lahko povzroči hude telesne poškodbe ali poškodbe omrežnega stikala. Navodila za uporabo shranite za kasnej-šo uporabo. Če omrežno stikalo prepustite drugim osebam, obvezno priložite ta navodila za uporabo.

2. Vsebina paketa

• 8 vrat 10 / 100 / 1000 Mbit omrežnega stikala
- Zunanja vtična enota za napajanje
• Navodila za uporabo in varnostna navodila

3. Lastnosti

• Hitrost prenosa podatkov 10 Mbit / 100 Mbit / 1000 Mbit
• Samodejno zaznavanje
  • 8 priključkov v obliki zvitega para
• LED diode za preverjanje omrežne povezave in prikaz prenosa podatkov
• Kovinsko ohišje

4. Predvidena uporaba

Omrežno stikalo se uporablja za žično povezovanje računalnikov ali drugih primernih naprav v omrežje (zaščiteni povezovalni kabel).

Omrežno stikalo je zasnovano za omrežna okolja, v katerih se omrežni promet in število uporabnikov nenehno povečujeta. Omrežno stikalo je idealno za delovne skupine s skupno pasovno širino 100 ali 1000 Mb/s z več hitrimi strežniki.

Največja pasovna širina je 2000 Mb/s (1000 Mb/s polno obojestransko), vsaka vrata pa zagotavljajo podatkovno linijo brez zakasnitve, po kateri lahko delovna postaja hkrati dostopa do strežnika.

Omrežno stikalo lahko deluje le v povezavi z ustreznimi 10/100 ali 1000 MBit omrežnimi karticami ali drugimi omrežnimi komponentami, sicer se izdelek in vsi računalni-ki/oprema, priključeni na omrežje, poškodujejo.

Vsaka drugačna uporaba se šteje za neprimerno in lahko povzroči materialno škodo ali telesne poškodbe (poveza- ne tudi z nevarnostmi, kot so kratek stik, požar, električni udar itd.). Družba Schwaiger GmbH ne prevzema nobene odgovornosti za škodo, ki bi nastala zaradi nepravilne upo- rabe, nepravilne namestitve ali nepravilne uporabe. V takih primerih garancija in jamstvo prenehata veljati. Omrežno stikalo je enostavno za namestitev in uporabo. Ne zahteva nikakršne konfiguracije ali namestitve.

5. Splošna navodila za varnost in vzdrževanje

• Omrežno stikalo je elektronski izdelek, ki ne sodi v roke otrok! Zato ga hranite zunaj do-sega otrok.
• Nepravilna električna napeljava ali previsoka omrežna napetost lahko povzročita električni udar.
• Omrežnega stikala ni dovoljeno spreminjati ali predelovati. Ohišja ni dovoljeno odpirati.
• Izdelek uporabljajte le v suhem in zaprtem okolju. Zaščitite izdelek pred vlago.
• Izdelka ne spuščajte in ga ne izpostavljajte močnim udarcem.
• Ta izdelek čistite samo s krpo, ki ne pušča vlaken. Posebej pazite, da v izdelek ne pride voda (tekočina ali vlaga).

6. Lastnosti

Splošni podatki

• Podpira standard IEEE802.3x za popolnoma dvosmerno delovanje.
  • 10Base-T, 100Base-T in 1000Base-TX delovanje.
• Podpira nadzor pretoka za polno dvosmerno delovanje in povratni tlak za poldvojno de-lovanje.
  • LED indikatorji stanja za delovanje in povezavo

- Podpira polno hitrost 1.488.000 (148800) paketov/sek za 1000 M (100 m).

- Samodejna konfiguracija MDI/MDI-X.

• Vmesniki: 8 vrat RJ45.

7. opis omrežnega stikala

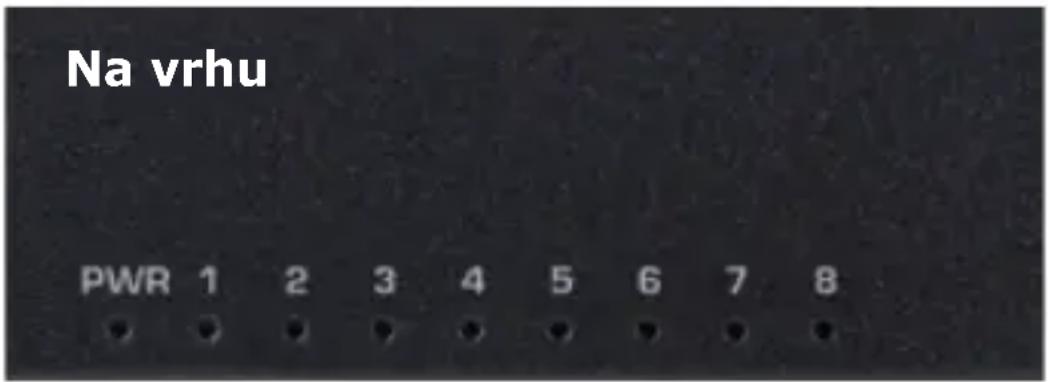

LED dioda za delovanje (napajanje)

Ta LED se prikaže, ko je omrežno stikalo napajano.

Indikatorske luči LED

(Pristanišča, glejte 8. Prikazovalnik LED)

Vsakim vratom RJ45 10/100/1000 Mb/s je na zgornji strani omrežnega

stikala pripadajoča lučka LED.

Indikatorji LED omogočajo spremljanje, diagnosticiranje in odpravljanje težav z om-režnim stikalom, povezavo ali priključenimi napravami. Ena zelena LED dioda na vrata služi kot LED dioda za povezavo/delovanje. Zelena dioda LED sveti neprekinjeno, kadar je omrežna povezava brezhibna, ali utripa med prenosom podatkov.

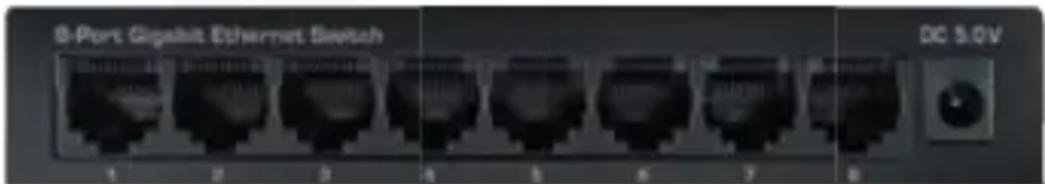

Prva stran

Priključna vtičnica (DC IN) za napajalnik se nahaja na sprednji strani omrežnega stikala: Podpira 100-240 V, 50-60 Hz

Vrata RJ45 10/100/1000 Mbit/s (1-8)

8 x 10/100/1000 Mbit/s RJ45 priključkov se nahaja na sprednji strani omrežnega stikala.

8. Prikazovalnik LED

Naslednja tabela prikazuje prikazovalnike LED omrežnega stikala z razlago (Operation, Link/Act).

Indikator	Barva	Stanje Opis
Indikator delovanja (PWR)	Zelena	Sveti Napajanje vklopljeno
		Ne sveti Napajanje izklopljeno
Link/Act Zelena Sveti V pripadajoča vrata je priključena omrežna naprava

9. Namestitev in priključitev

• Da bi se izognili nepravilni namestitvi, preberite naslednja poglavja in opravite korake v navedenem vrstnem redu.
• Omrežno stikalo postavite na stabilno mesto ali mizo.
• Nikoli ne odpirajte ohišja omrežnega stikala, niti v primeru izpada električne energije.
• Omrežno stikalo lahko deluje samo s priloženo vtično napajalno enoto in mora biti prikl-jučeno na pravilno območje omrežne napetosti, ki ustreza omrežni napetosti na nalepki s tipsko tablico na omrežnem stikalu.
• Poskrbite za dobro kroženje zraka okoli omrežnega stikala.

Vklop stikala

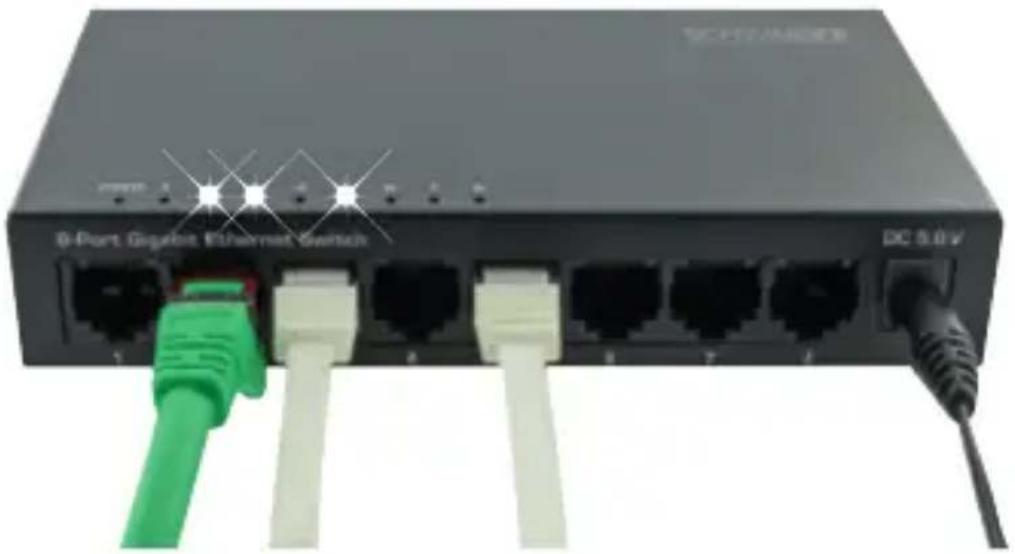

Omrežno stikalo se napaja iz zunanjega vtičnega napajalnika.

Vtična enota za napajanje:

• Priključite sodčkasti vtič priloženega vtičnega napajalnika v vtičnico DC IN na zadnji stra-ni omrežnega stikala. Priključite vtično napajalno enoto v omrežno vtičnico. Preverite, ali sveti indikator napajanja (Power). Če sveti, je napajanje zagotovljeno.
  • Vtično napajalno enoto lahko priključite le na omrežno
• napetost 100-240 V, 50-60 Hz. Vtična napajalna enota mora biti vedno dostopna, da je mogoče napravo odklopiti iz omrežja. Napajalni kabli ne smejo biti poškodovani ali zmečkani s kakršnimi koli predmeti. Vtično napajalno enoto priključite samo na pravilno nameščeno omrežno vtičnico! Ne uporabljajte več vtičnic!
• Če je vtična napajalna enota aparata okvarjena ali će je aparat kako drugače poškodovan, ga ne smete uporabljati. Če so v aparat slučajno prišle tekočine ali tuji predmeti, je treba napajalno enoto takoj izvleči iz vtičnice. Pred ponovno uporabo aparata ga dajte pregle-dati strokovnjaku.
• Nikoli ne odpirajte vtične napajalne enote ali naprave! Pred čiščenjem omrežnega stikala ga odklopite od napajanja (izvlecite omrežni vtič). Vtičnega napajalnika se ne dotikajte z mokrimi rokami, obstaja nevarnost električnega udara! V primeru napak ali dima in von-jav, ki prihajajo iz ohišja, takoj izvlecite omrežni napajalnik iz vtičnice!
• Če v notranjost naprave pride voda ali tujki ali će je omrežno stikalo poškodovano, nap-rava ne sme delovati ali pa jo je treba takoj izključiti iz električnega omrežja.
• Napravo mora pred ponovno uporabo pregledati ali popraviti strokovnjak (tehnična služba za stranke).

Omrežna vrata RJ45 omrežnega stikala povežite z ustreznimi vrati računalnikov (ali drugih naprav z omrežnimi priključki, npr. televizorjev, satelitskih sprejemnikov, igralnih konzol itd.). Če so naprave vklopljene in je povezava v redu, se na vrhu naprave prižgejo indi-katorji stanja Link/Act ustreznih vrat omrežnega stikala.

1. Tehnični podatki in delovno okolje

Standardi IEEE	802.3 10Base-T-EthernetIEEE 802.3u 100Base-TX Fast-EthernetANSI/IEEE 802.3 NwayAuto-NegotiationIEEE 802.3X nadzor pretoka
Protokol CSMA/CD
Hitrost preno-sa podatkov	Ethernet: 100 Mbit/s (polovični dupleks),200 Mbit/s (polni dupleks),Fast-Ethernet: 1000 Mbit/s (polovični dupleks),2000 Mbit/s (polni dupleks)
Mrežni kabel 100 BASE-T: 2-Pair UTP kat. 3, 4, 5;EIA/TIA-568 1000 Ohm STP1000 BASE-TX: 2-Pair UTP kat. 5;EIA/TIA-5681000 Ohm STP1000 BASE-FX:62.5/125 kabel s steklenimi vlakni Micron Multimode
Električno napajanje	ZUNANJI vtični napajalnik5.0 V DC/0.55 A
Temperatura in vlažnost	Delovanje: od 0 do 60 °C,skladiščenje: od -10 do 70 °CZračna vlažnost: 10–90 %,skladiščenje: 5-90 %

Namig

Napajalnik lahko priključite le v lahko dostopno vtičnico. Ta vtičnica mora biti opremlje-na z odklopno napravo.

Električnih in elektronskih naprav ter baterij ni dovo-ljeno odlagati skupaj z gospodinjskimi odpadki. V skladu z zakonom mora uporabnik električne in elektronske naprave ter baterije ob koncu njihove življenjske dobe predati na za ta namen predvidenih lokalnih zbiralnih mestih ali v trgovini. Podrobnosti glede odlaganja med odpadke ureja nacionalna zakonodaja posamezne države. Na to določilo opozarja simbol na izdelku, v navodilih za uporabo oz. na embalaži.

Skladnost

Družba Schwaiger GmbH z znakom CE izjavlja, da izdelek izpolnjuje bistvene zahteve zadevnih evropskih direktiv in uredb.

Izjava o omejitvi odgovornosti

Podjetje Schwaiger GmbH ne prevzema nobene odgovornosti in jamstva za poškodbe ali škodo, nastale za-radi nepravilne vgradnje ali montaže, nepravilne uporabe izdelka ali neupoštevanja varnostnih napotkov.

Podatki o proizvajalcu

Spoštovana stranka, će potrebujete tehnični nasvet in vam vaš strokovni prodajalec ni mogel pomagati, se obrnite na našo tehnično podporo.

Garancija

Garancijska doba začne teči z dnem nakupa izdelka. Kot dokazilo za datum nakupa predložite potrdilo o nakupu (blagajniški izpisek, račun, dobavnica ipd.). To dokumentacijo skrbno shranite. Za našo garancijo veljajo garancijski pogoji, ki veljajo ob nakupu.

Informacije v skladu s predpisi (EU) 2019/1782
Blagovna znamka, regis-trska številka podjetja, naslov	Schwaiger GmbH, HRB12220 Würzburger Straße 17, 90579 Langenzenn
Proizvajalec, naslov	Shenzhen Cudy Technology Co., Ltd. ADD: 7/F, Lepu Tower (West), 66 Xingke Rd, Nanshan, Shenzhen, China
Številka modela napajal-na enot	DSA-3PFM-05-FEU 050055
Identifikator modela	NWSW8 011 V2
Vhodna napetost	100 - 230 V AC
AC vhodna frekvenca	50/60 Hz
Izhodna napetost	5.0 V DC
Izhodni tok	0.55 A
Izhodna moč	2.75 W
Povprečna operativna učinkovitost	68,95 %
Poraba energije brez obremenitve	0.07 W
