Marke	Schwaiger
Modell	HDM21A
Produkttyp	HDMI-Umschalter 2 Eingänge / 1 Ausgang
Verwendungszweck	Umschaltung zwischen 2 HDMI-Quellen zu einem Bildschirm, private nichtgewerbliche Nutzung
Anzahl der Eingänge	2 HDMI-Anschlüsse
Anzahl der Ausgänge	1 HDMI-Anschluss (integriertes Pigtail-Kabel)
Maximale Auflösung	1920 x 1080p (Full HD)
Bandbreite	250 MHz / 2,5 Gbps pro Kanal (7,5 Gbps gesamt)
Farbtiefe	12 Bit pro Kanal (36 Bit gesamt)
Unterstützte Audioformate	LPCM, DTS Digital, Dolby Digital, DTS-HD, Dolby True HD
Umschaltfunktion	Automatisch (Erkennung der aktiven Quelle) und manuell (Taste)
HDCP-Kompatibilität	Ja
Stromversorgung	Externe Stromversorgung nicht erforderlich, maximale Leistung 5 W
Betriebstemperatur	0 °C bis +70 °C
Betriebsfeuchtigkeit	10 % bis 85 % rF (ohne Kondensation)
Lagertemperatur	-10 °C bis +80 °C
Lagerfeuchtigkeit	5 % bis 90 % rF (ohne Kondensation)
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren, Feuchtigkeit vermeiden, nicht zerlegen
Reinigung	Leicht angefeuchtetes fusselfreies Tuch, ohne Scheuermittel
Packungsinhalt	HDMI-Umschalter, Bedienungsanleitung
Garantie	Verloren bei nicht bestimmungsgemäßer Verwendung
Konformität	CE-Kennzeichnung
Entsorgung	Nicht mit dem Hausmüll entsorgen, zu einer Sammelstelle bringen

Häufig gestellte Fragen - HDM21A Schwaiger

Wie funktioniert die automatische Umschaltung am Schwaiger HDM21A?

Der Umschalter erkennt automatisch die aktive Quelle (eingeschaltet oder angeschlossen) und wählt sie aus. Wenn die Quelle ausgeschaltet oder getrennt ist, wechselt er zur nächsten Quelle. Damit die automatische Umschaltung funktioniert, müssen die Quellen im Standby vollständig von der Stromversorgung getrennt sein.

Was ist die maximale Auflösung, die der HDM21A unterstützt?

Die maximale Videoauflösung ist 1920 x 1080p (Full HD) bei Single-Link. Er unterstützt auch die interlaced Auflösungen 480i, 576i, 1080i und progressive 480p, 576p, 720p.

Kann ich diesen Umschalter mit einer PS4 oder Xbox verwenden?

Ja, der Umschalter ist kompatibel mit Spielekonsolen wie PS4, PS3, Xbox360 und anderen HDMI-Quellen.

Benötigt der Umschalter eine externe Stromversorgung?

Nein, der Schwaiger HDM21A benötigt keine externe Stromversorgung. Er wird über das HDMI-Kabel selbstversorgt, mit einer maximalen Leistung von 5 W.

Wie reinige ich den HDMI-Umschalter?

Verwenden Sie ein leicht angefeuchtetes fusselfreies Tuch (ohne Scheuermittel) und stellen Sie sicher, dass keine Flüssigkeit in das Gerät eindringt.

Was tun, wenn die automatische Umschaltung nicht funktioniert?

Überprüfen Sie, ob die Quellen vollständig eingeschaltet sind (nicht im Standby). Wenn eine Quelle im Standby ist, erkennt der Umschalter sie möglicherweise nicht. Verwenden Sie dann die manuelle Auswahltaste.

Welche Audioformate werden unterstützt?

Der Umschalter unterstützt unkomprimierte (LPCM) und komprimierte Formate wie DTS Digital, Dolby Digital, DTS-HD und Dolby True HD.

Ist der HDM21A mit HDCP kompatibel?

Ja, er unterstützt die HDCP-Kommunikation und gewährleistet die Kompatibilität mit geschützten Inhalten.

Welche Sicherheitsvorkehrungen sind wichtig?

Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf, vermeiden Sie Feuchtigkeit und Stöße, führen Sie keine Gegenstände in die Anschlüsse ein und zerlegen Sie das Produkt nicht (keine vom Benutzer reparierbaren Teile).

Wie entsorge ich den Umschalter am Ende seiner Lebensdauer?

Entsorgen Sie ihn nicht mit dem Hausmüll. Geben Sie ihn an einer öffentlichen Sammelstelle für Elektro- und Elektronikgeräte ab, gemäß den örtlichen Vorschriften.

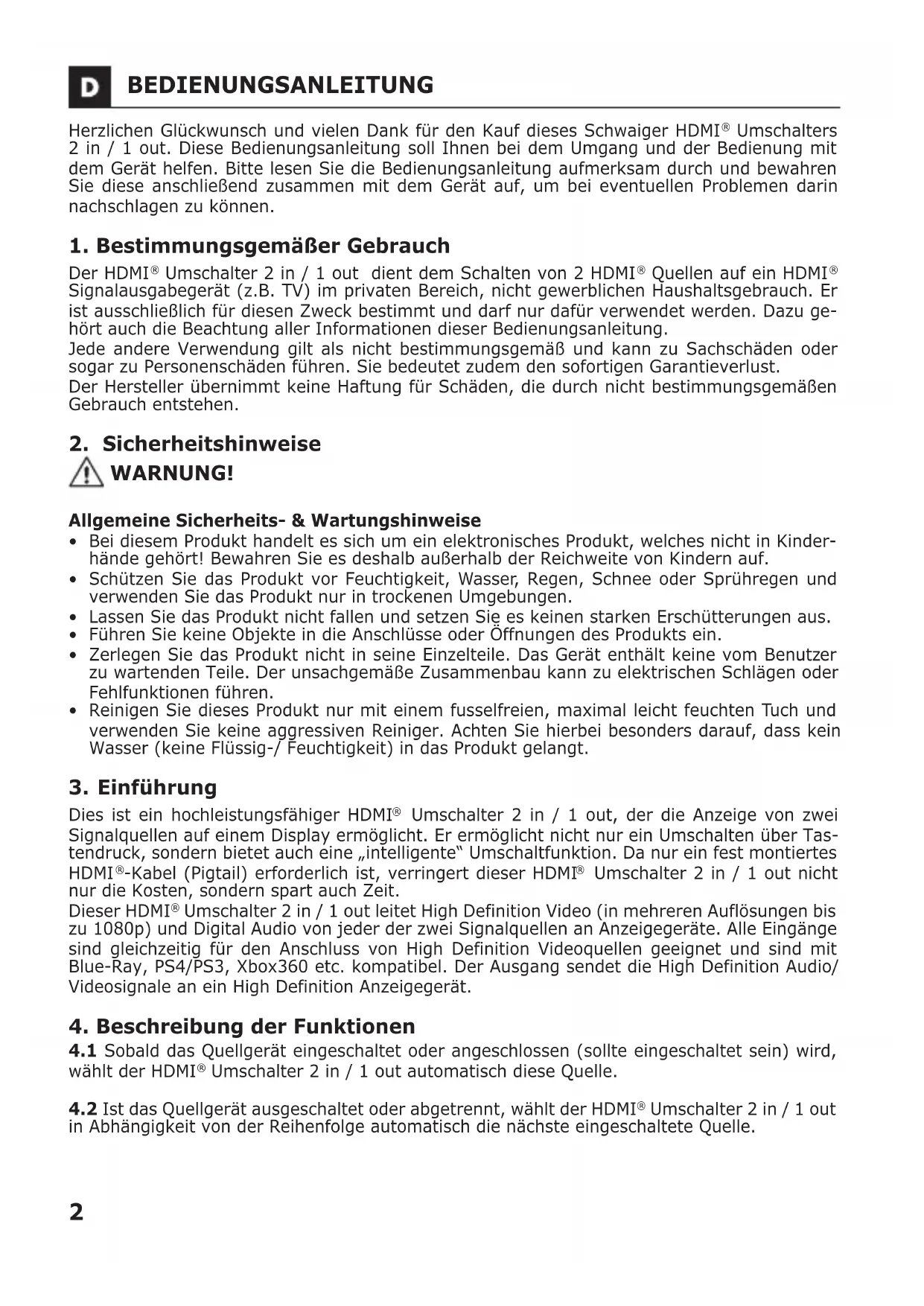

BEDIENUNGSANLEITUNG HDM21A Schwaiger

Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Schwaiger HDMI® Umschalters 2 in / 1 out. Diese Bedienungsanleitung soll Ihnen bei dem Umgang und der Bedienung mit dem Gerät helfen. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie diese anschließend zusammen mit dem Gerät auf, um bei eventuellen Problemen darin nachschlagen zu können.

1. Bestimmungsgemäßer Gebrauch

Der HDMI® Umschalter 2 in / 1 out dient dem Schalten von 2 HDMI® Quellen auf ein HDMI® Signalausgabegerät (z.B. TV) im privaten Bereich, nicht gewerblichen Haushaltsgebrauch. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Sie bedeutet zudem den sofortigen Garantieverlust.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

2. Sicherheitshinweise

WARNUNG!

Allgemeine Sicherheits- & Wartungshinweise

• Bei diesem Produkt handelt es sich um ein elektronisches Produkt, welches nicht in Kinderhände gehört! Bewahren Sie es deshalb außerhalb der Reichweite von Kindern auf.
• Schützen Sie das Produkt vor Feuchtigkeit, Wasser, Regen, Schnee oder Sprühregen und verwenden Sie das Produkt nur in trockenen Umgebungen.
• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen starken Erschütterungen aus.
• Führen Sie keine Objekte in die Anschlüsse oder Öffnungen des Produkts ein.
• Zerlegen Sie das Produkt nicht in seine Einzelteile. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Der unsachgemäße Zusammenbau kann zu elektrischen Schlägen oder Fehlfunktionen führen.
• Reinigen Sie dieses Produkt nur mit einem fusselfreien, maximal leicht feuchten Tuch und verwenden Sie keine aggressiven Reiniger. Achten Sie hierbei besonders darauf, dass kein Wasser (keine Flüssig-/ Feuchtigkeit) in das Produkt gelangt.

3. Einführung

Dies ist ein hochleistungsfähiger HDMI® Umschalter 2 in / 1 out, der die Anzeige von zwei Signalquellen auf einem Display ermöglicht. Er ermöglicht nicht nur ein Umschalten über Tastendruck, sondern bietet auch eine „intelligente“ Umschaltfunktion. Da nur ein fest montiertes HDMI®-Kabel (Pigtail) erforderlich ist, verringert dieser HDMI® Umschalter 2 in / 1 out nicht nur die Kosten, sondern spart auch Zeit.

Dieser HDMI® Umschalter 2 in / 1 out leitet High Definition Video (in mehreren Auflösungen bis zu 1080p) und Digital Audio von jeder der zwei Signalquellen an Anzeigegeräte. Alle Eingänge sind gleichzeitig für den Anschluss von High Definition Videoquellen geeignet und sind mit Blue-Ray, PS4/PS3, Xbox360 etc. kompatibel. Der Ausgang sendet die High Definition Audio/Videosignale an ein High Definition Anzeigegerät.

4. Beschreibung der Funktionen

4.1 Sobald das Quellgerät eingeschaltet oder angeschlossen (sollte eingeschaltet sein) wird, wählt der HDMI® Umschalter 2 in / 1 out automatisch diese Quelle.

4.2 Ist das Quellgerät ausgeschaltet oder abgetrennt, wählt der HDMI® Umschalter 2 in / 1 out in Abhängigkeit von der Reihenfolge automatisch die nächste eingeschaltete Quelle.

Hinweis:

- Falls sich die Quellgeräte im Standby-Modus befinden, sollte deren Stromversorgung ausgeschaltet werden, da der HDMI® Umschalter 2 in / 1 out das „intelligente“ Umschalten andernfalls nicht ausführen kann.

- Wird eine Quelle angeschlossen oder abgetrennt, arbeitet dieser HDMI® Umschalter 2 in / 1 out vollkommen automatisch.

Dieser HDMI® Umschalter 2 in / 1 out verfügt über viele Funktionen, die für einen hervorragenden Betrieb sorgen.

Zu diesen Funktionen zählen:

• Multifunktionelles Einschalten: automatisch oder mechanisch
• Unterstützt die höchste Videoauflösung 1080p
• Unterstützt 250 MHz/2,5 Gbps pro Kanal (7,5 Gbps alle Kanäle) Bandbreite
• Unterstützt 12 Bit pro Kanal (36 Bit alle Kanäle) Farbtiefe
  • HDCP Durchleitung
• Unterstützt unkomprimiertes Audio, wie z. B. LPCM
• Unterstützt komprimiertes Audio, wie z. B. DTS Digital, Dolby Digital (einschließlich DTS-HD und Dolby True HD)

5. Anschluss und Betrieb

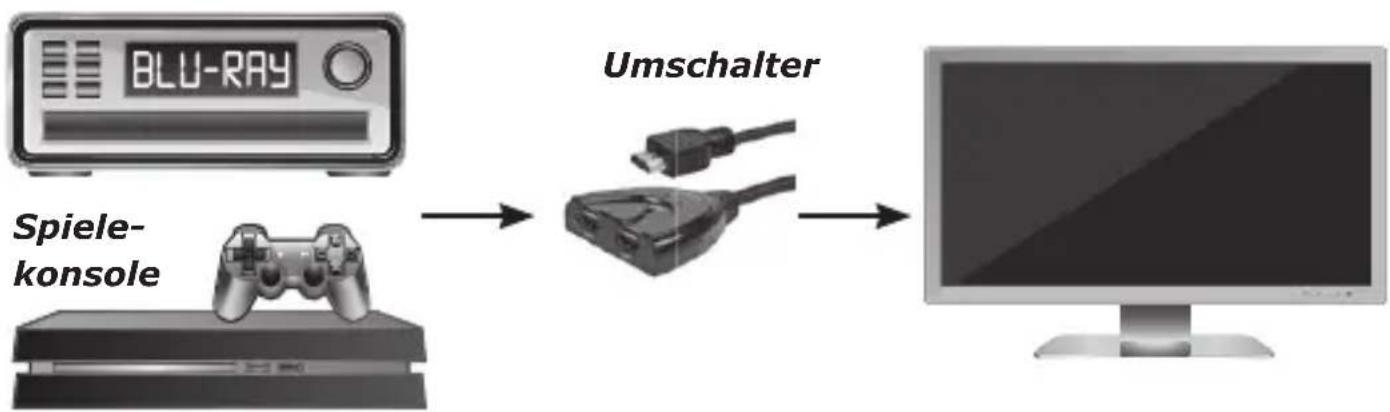

5.1 Schließen Sie die HDMI® Eingangsquellen an den HDMI® Umschalter 2 in / 1 out an.

HDVD HDTV

5.2 Schließen Sie das fest angebrachte HDMI® Kabel (Pigtail) an das Anzeigegerät an.

5.3 Drücken Sie die "Select"-Taste, um die Eingangsquelle auszuwählen.

Achtung: Kabel vorsichtig einstecken / herausziehen.

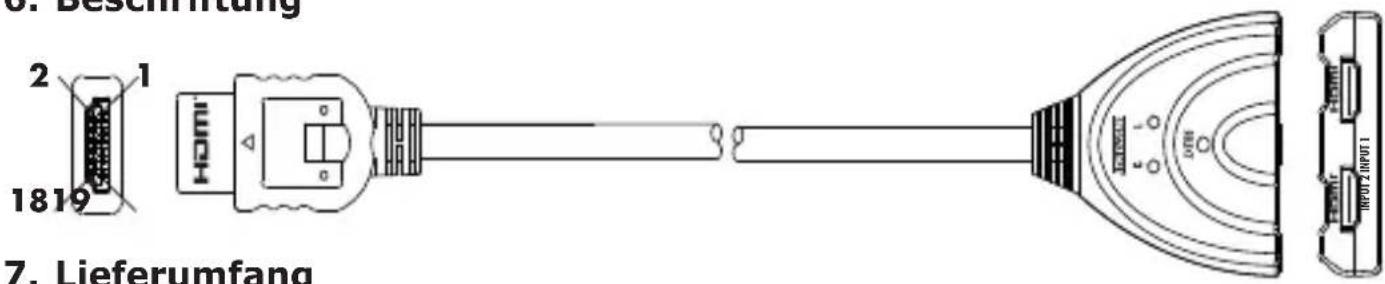

1. Beschriftung


61. Deschreibung 2 1 1819 HOMI 7. Lieferumfang

Überprüfen Sie die Verpackung und stellen Sie sicher, dass der Versandkarton die folgenden Gegenstände enthält, bevor Sie versuchen, dieses Gerät in Betrieb zu nehmen:

• HDMI® Umschalter 2 in / 1 out
• Bedienungsanleitung

8. Technische Daten

Technische Daten (Signaleingänge/Ausgang)
Eingang DDC Signal 5 Volt p-p (TTL)
Maximaler Single Link Bereich 1920X1080p
Betriebsfrequenz
Vertikaler Frequenzbereich 50/60 Hz
Videoverstärker-Bandbreite 2,5 Gbps/250 MHz
Auflösungen (HDTV)
Interlaced (50&60 Hz) 480i, 576i, 1080i
Progressiv (50&60 Hz) 480p, 576p, 720p, 1080p
Umgebungsbedingungen
Betriebstemperatur 0 °C bis +70 °C
Betriebsfeuchtigkeit 10 % bis 85 % rel. Luftfeuchtigkeit (nicht kondensierend)
Lagerungstemperatur -10 °C bis +80 °C
Lagerungsfeuchtigkeit 5 % bis 90 % rel. Luftfeuchtigkeit (nicht kondensierend)
Stromversorgung
Externe Stromversorgung Nicht erforderlich
Leistungsaufnahme (max.) 5 W
Zubehör Bedienungsanleitung

Hinweis: Die Technischen Daten können ohne vorherige Ankündigung geändert werden.

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheitshinweise resultieren.

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten

dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Konformitätserklärung

Mit dem CE-Zeichen erklärt die Firma Schwaiger GmbH, dass das Produkt mit den wesentlichen Schutzanforderungen der zutreffenden Richtlinien und Verordnungen übereinstimmt.
