BEDIENUNGSANLEITUNG NWM1 Schwaiger

D BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE

FÜR NETZWERK KABELTESTER

Herzlichen Glückwunsch und vielen Dank für den Kauf des Netzwerk Kabeltester. Alle von uns vertriebenen Geräte entsprechen, den bei Kauf gültigen Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden.

Diese Bedienungsanleitung und Sicherheitshinweise gehören zum Lieferumfang des Netzwerk-Kabeltest-Geräts. Sie enthält wichtige Informationen zur Handhabung des Produkts. Zum einfacheren Lesen der Bedienungsanleitung und Sicherheitshinweise wird der Netzwerk Kabeltester im Folgenden als „Kabeltester“ bezeichnet. Bitte lesen Sie sich die Bedienungsanleitung vollständig und sorgfältig durch, bevor Sie den Kabeltester verwenden. Dies betrifft vor allem die Sicherheitshinweise. Ein Nichtbeachten dieser Bedienungsanleitung kann zu Verletzungen oder zur Beschädigung des Kabeltesters führen. Bewahren Sie die Bedienungsanleitung zur zukünftigen Verwendung auf. Falls Sie den Kabeltester anderen Personen überlassen, stellen Sie sicher, dass Sie diese Bedienungsanleitung beilegen.

2. VERPACKUNGSINHALT

• Master – Einheit
• Remote - Einheit
  • Bedienungsanleitung & Sicherheitshinweise

3. BESTIMMUNGSMÄSSIGER GEBRAUCH / PRODUKTEIGENSCHAFTEN

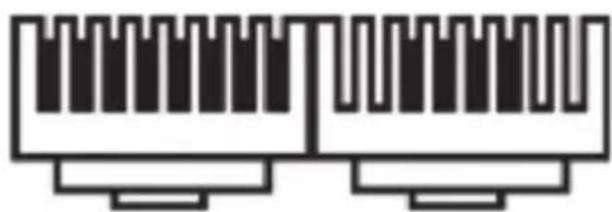

• Kabeltester für ungeschirmte (UTP) oder geschirmte (STP/FTP) RJ-45-Modularstecker-Systeme bzw. RJ-11 (RJ-12) Modularstecker von Netzwerkkabel
  • Der Prüfablauf erfolgt automatisch
• Leicht ablesbarer Kabelstatus, der Durchgang, Kabelunterbrechungen, Kabelkurzschlüsse und Belegungsfehler erkennt
• Mit der Remote-Einheit ist es möglich, Kabel mit großen Längen zu überprüfen und zu testen

Stecker/Kabel

4. ALLGEMEINE SICHERHEITS- & WARTUNGSHINWEISE

• Bei dem Kabeltester handelt es sich um ein elektronisches Produkt, welches nicht in Kinderhände gehört! Bewahren Sie diesen deshalb außerhalb der Reichweite von Kindern auf.
• Bitte benutzen Sie das Testgerät nicht bei angeschlossenen Kabeln die sich im Betrieb befinden. Das Gerät könnte beschädigt werden!
• Der Kabeltester darf nicht geändert bzw. umgebaut werden. Das Gehäuse darf nicht geöffnet werden.
• Verwenden Sie das Produkt nur in trockenen und geschlossenen Umgebungen. Schützen Sie das Produkt vor Feuchtigkeit.
• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen starken Erschütterungen aus.
• Reinigen Sie dieses Produkt nur mit einem fusselfreien Tuch. Achten Sie hierbei besonders darauf, dass kein Wasser (keine Flüssig-/ Feuchtigkeit) in das Produkt gelangt.

5. BEDIENELEMENTE (siehe Seite 2)

1: ON/OFF/S (langsame Prüfgeschwindigkeit)
2: Power LED
3: RJ11 - Ausgangsbuchse
4: RJ45 - Ausgangsbuchse
5: RJ45 - Eingangsbuchse
6: RJ11 - Eingangsbuchse
7: LED-Anzeige MASTER
8: LED-Anzeige REMOTE

6. INBETRIEBNAHME DES KABELTESTERS

Bitte lesen Sie folgende Abschnitte und führen Sie die Schritte in der dargestellten Reihenfolge durch um eine falsche Installation zu vermeiden.

• Bei Erstinbetriebnahme bzw. wenn die Power LED nicht mehr blinkt, wird eine neue Batterie benötigt
• 9V 6LRG61-Blockbatterie in Batteriefach der MASTER - Einheit einlegen (siehe Seite 2, Abbildung 9)
• Um ein Beschädigung des Geräts durch auslaufende Batterien zu verhindern, entfernen Sie bei längerem nicht benutzen des Kabeltesters die Batterien

7. BEDIENUNG

Verbinden Sie die Stecker des zu messenden Kabels mit den entsprechenden Buchsen des MASTER - und des REMOTE-Gerätes. Durch Drücken des Schalters auf ON, wird das Gerät in den „schnellen Testmodus“ versetzt. Dabei wird jeder einzelne Kontakt des Kabels nacheinander überprüft. Der elektrische Anschluss wird am MASTER und am REMOTE-Gerät über eine LED angezeigt.

1. Unterbrechungen werden über ein Nichtaufleuchten der jeweiligen Adern-LED angezeigt. Kurzschlüsse zwischen den Adern über ein gleichzeitiges Aufleuchten der am Kurzschluss beteiligten Adern.
2. Es könnenmittels der Anzeigen am jeweiligen Anzeigeteil auch weitergehende Rückschlüsse auf den Fehler getroffen werden.

Bei gleichzeitigem Kurzschluss und Unterbrechung wird auf Master- und Remote-Einheit angezeigt welches Problem vorliegt.

Durch Drücken des Schalters in die Position S, schalten Sie das Gerät in den „langsamen Testmodus“. Durch Drücken des Schalters in die Position OFF, schalten Sie das Gerät aus. Das Messergebnis wird über die Status-LEDs an beiden Geräten angezeigt. Bei Kabeln mit Schirmung leuchtet zusätzlich die G – LED.

8. TESTERGEBNISSE

Kabel MASTER Display REMOTE Display

RJ45-Netzwerk Kabel(1:1, vollständig angeschlossen, mit Abschirmung)	1-2-3-4-5-6-7-8-G 1-2-3-4-5-6-7-8-G
RJ45-Netzwerk Kabel(überkreuz, vollständig angeschlossen, ohne Abschirmung)	1-2-3-4-5-6-7-8 1-4-3-2-5-6-7-8
ISDN-Kabel, 4-polig 3-4-5-6 3-4-5-6
RJ12-Kabel, 6-polig 2-3-4-5-6-7 2-3-4-5-6-7
RJ11-Kabel, 4-polig 2-3-4-5 2-3-4-5

9. TECHNISCHE DATEN

Spannungsversorgung: 9V - Blockbatterie
Stromaufnahme: Ca. 12 mA
Kabeltyp RJ-45 CAT5, CAT6, CAT7, STP/FTP geschirmt, UTP ungeschirmt
Kabeltyp RJ-11/RJ-12 6P6C, 6P4C, 6P2C
Max. Kabellänge Ca. 300m
Betriebsbedingungen 0 °C bis +50 °C / 10% bis 90%rF (nicht kondensierend)
Lagerbedingungen	-10 bis +60°C / 10% bis 90%rF (nicht kondensierend)

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt

das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Konformität

Mit dem CE-Zeichen erklärt die Firma Schwaiger GmbH, dass das Produkt mit den wesentlichen Schutzanforderungen der zutreffenden Richtlinien und Verordnungen übereinstimmt.

Herstellerinformation

Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen kontaktieren Sie bitte unseren technischen Support.

Geschäftszeiten:

Montag bis Freitag: 08:00 - 17:00 Uhr

Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn

Hotline: [phone] | www.schwaiger.de | [e-mail]
