| Typ produktu | Satelitní multiswitch 5 vstupů, 6/8/12/16 výstupů |
| Značka | Schwaiger |
| Model | SPI9961SET6 |
| Rozměry (verze 6 výstupů) | 140 x 142 x 40 mm |
| Hmotnost (odhad) | 300 g |
| Napájení ze sítě | 230 V AC, max. 15 W |
| Vnitřní spotřeba přijímače | max. 30 mA |
| Napájení LNB | max. 500 mA |
| Počet SAT vstupů | 4 |
| Frekvenční rozsah SAT | 950 - 2150 MHz |
| Průchozí ztráta SAT (6 výstupů) | typ. -10 až -3 dB |
| Odstup vstupů SAT | 25 dB |
| Maximální úroveň vstupu SAT | 100 dBμV (EN 50083-3) |
| Počet vstupů RDF/TV | 1 |
| Frekvenční rozsah RDF/TV | 47 - 862 MHz |
| Průchozí ztráta RDF/TV (6 výstupů) | typ. -5 dB |
| Maximální úroveň vstupu RDF/TV | typ. 85 dBμV / 82 dBμV |
| Konektory | F (samice) |
| Montáž | Vnitřní, suché, větrané |
| Maximální provozní teplota | 55 °C (při okolní teplotě 25 °C) |
| Ochrana | Zemnící svorka |
| Údržba a čištění | Čistěte suchým hadříkem; nepoužívejte agresivní prostředky. |
| Bezpečnost | Dodržujte bezpečnostní pokyny; uzemnění je povinné. |
| Náhradní díly a opravitelnost | Používejte pouze originální díly Schwaiger; opravu svěřte odborníkovi. |
| Obecné informace | Technické změny a chyby vyhrazeny. |
Často kladené otázky - SPI9961SET6 Schwaiger
Dotazy uživatelů ohledně SPI9961SET6 Schwaiger
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Satelitní přijímač ve formátu PDF zdarma! Najděte svůj návod SPI9961SET6 - Schwaiger a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SPI9961SET6 značky Schwaiger.
NÁVOD K OBSLUZE SPI9961SET6 Schwaiger
Montážní pokyny k multipřepínači 5 na 6 / 8 / 12 / 16 out
Návod k instalaci multipřepínače
Multifunkční přepínač umožňuje rozdělení analogických a digitálních signálů z jedné přepínací polohy, popř. ze čtyř přijímacích úrovní.
Poskytuje možnost přidat pozemní kanály do televizního rozvodu, například FM radio, nebo DVB-T.
Rada: Prosím přečtěte si návod pozorně před instalací systému.
1.0 Vysvětlení použitých termínů:
analogové kanály: dolní pásmo (frekvenční rozsah 10.70-11.70 GHz)
digitální kanály: horní pásmo (frekvenční rozsah 11.70-12.75 GHz)
vertikální polarizace (V): stejnosměrné napětí typ. +14 V
horizontální polarizace (H): stejnosměrné napětí typ. +18 V
charakteristická frekvence 22 kHz:
0/22 KHz charakteristická frekvence se používá k přepínání dolního a horního pásma na vstupu LNB1.

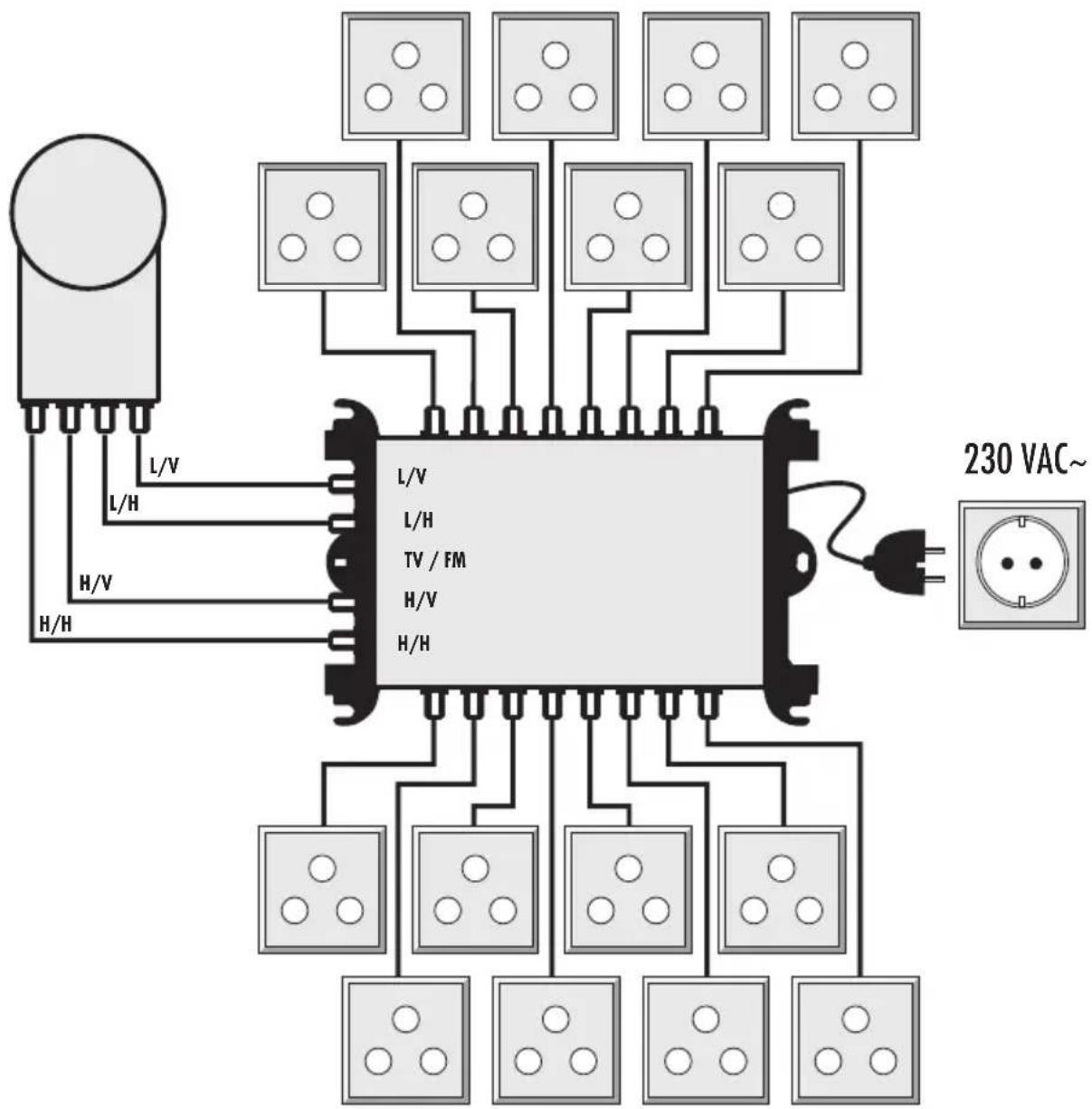

2.0 Ovládání multipřepínače
Ovládání multifunkčního přepínače se provádí přes známá analogická kritéria přepínání.
- pomocí obvyklého analogového způsobu 14/18 V a 22 kHz je možné přístupovat maximálně ke dvěma pásmům (LNB1/dolní pásmo, LNB1/horní pásmo)
Je třeba dodržovat platné bezpečnostní předpisy!
(viz. přiložené „Všeobecné bezpečnostní pokyny“)
3.1 LNB
Jako napájecí systém pro příjem analogických, nebo digitálních programů ze Satelitních pozic může být použit univerzální Quattro-LNB (např. Schweiger SPS 6918)
Upozornění:
Při použití jiných typů LNB berte v potaz jejich proudové požadavky (viz 3.2).
3.2 Napájení LNB
LNB jsou napájeny z napájecího zdroje multipřepínače.
DÜLEZITÉ Pouzívejte jen originál zdroj od firmy Schwaiger!
K napájení LNB je k dispozici celkem max. 500 mA. (18V na vstupu LNB L/H + H/H)
3.4 Kabeláž
Vybudování zafiízení musí mít hvůzdicovou strukturu rozdůlování od multi-funkâního pfiepínaãe k anténním konektorÛm (napfi. Schwaiger DSE 650 popfi. DSE 652), to znamená na kaïdém v'vodu multifunkâního pfiepínaãe musí b't pfiipojen jeden pfiijímaã. Pro Twin-Receiver (dvojit' pfiijímaã) je zapotfiebí dvou pfiívodÛ.
Pro kabeláž použijte kvalitní 75 Ohm koaxiální kabel (napříkad Schwaiger KOX 110).
Ihned po namontování F konektorů prověřte, zda kabeláž není zkratována.
3.5 Doporučuje se veškeré nepoužívané vstupy a výstupy multifunkčního přepínače uzavřít 75 ohmovým uzavíracím odporem (např. Schwaiger ÜST 8380 201).
3.6 Montáž multipřepínače
Multipřepínač musí být instalován do suchého místa s dostatečnou ventilací a na podklad, který není hořlavý.
Upozornění:
V běžném provozu při pokojové teplotě 25°C mohou některé části multipřepínače dosáhnout teploty až 55°C (v závislosti na připojených LNB).
3.7 Ochranné opatření
Multipřepínač musí být uzemněn pomocí zemnící svorky.
4.0 Technické údaje
| Objednací číslo 5 na 6/8/12/16 | |
| Počet výstupů 6 / 8 | 12 / 16 | |
| Konektory | F |
| SAT | |
| Počet vstupů | 4 |
| Frekvenční rozsah 950 - 2150 MHz | |
| Průchod typ. -10...-3dB | typ. -13...-6dB | |
| Oddělení H / V 25 dB | |
| EN 50083-3 (35dB) 100 dBμV | |
| TV/R | |
| Počet vstupů | 1 |
| Frekvenční rozsah | 47-862 MHz |
| Průchod | typ. -5 dB | typ. -10 dB |
| EN 50083-3 (60dB) | typ. 85 dBμV / 82 dBμV |
| Vlastní odběr proudu z přijímače | max.30 mA |
| Napájení pro LNB | max. 500 mA |
| Napájení | 230 V / 15 Watt max |
| Rozměry | 140/140/180/215 x 142 x 40 mm |
Případné další dotazy k montáži zařízení Vám rádi zodpovíme.
Další informace a výrobky naleznete na internetové adrese www.schwaiger.cz
SCHWAIGER s.r.o.
Nádražní 472 Tel.: 499 402 412 http://www.schwaiger.cz
543 01 Vrchlabí Fax: 499 421 886 e-mail: bchod@schwaiger.cz
Změny a chyby v textu, technické specifikace vyhrazeny.
