SPI9961SET6 - Satellietontvanger Schwaiger - Gratis gebruiksaanwijzing en handleiding

Producttype	Satelliet multiswitch 5 ingangen, 6/8/12/16 uitgangen
Merk	Schwaiger
Model	SPI9961SET6
Afmetingen (versie 6 uitgangen)	140 x 142 x 40 mm
Gewicht (geschat)	300 g
Netvoeding	230 V AC, 15 W max
Interne stroomverbruik van de ontvanger	max. 30 mA
LNB-voeding	max. 500 mA
Aantal SAT-ingangen	4
SAT-frequentiebereik	950 - 2150 MHz
SAT-doorlaatverlies (6 uitgangen)	typ. -10 tot -3 dB
SAT-ingangsscheiding	25 dB
Maximaal SAT-ingangsniveau	100 dBμV (EN 50083-3)
Aantal RDF/TV-ingangen	1
RDF/TV-frequentiebereik	47 - 862 MHz
RDF/TV-doorlaatverlies (6 uitgangen)	typ. -5 dB
Maximaal RDF/TV-ingangsniveau	typ. 85 dBμV / 82 dBμV
Connectoren	F (vrouwelijk)
Montage	Binnen, droog, geventileerd
Maximale bedrijfstemperatuur	55 °C (bij 25 °C omgevingstemperatuur)
Bescherming	Aardaansluiting
Onderhoud en reiniging	Reinigen met een droge doek; gebruik geen agressieve producten.
Veiligheid	Neem de veiligheidsvoorschriften in acht; aarding is verplicht.
Reserveonderdelen en repareerbaarheid	Gebruik uitsluitend originele Schwaiger onderdelen; reparatie door een professional.
Algemene informatie	Onder voorbehoud van technische wijzigingen en fouten.

Veelgestelde vragen - SPI9961SET6 Schwaiger

Hoeveel ontvangers kan ik aansluiten op de multiswitch?

De multiswitch is verkrijgbaar in versies met 6, 8, 12 of 16 uitgangen. Elke uitgang kan één ontvanger voeden. Voor een Twin-ontvanger zijn twee uitgangen nodig.

Welk type LNB moet ik gebruiken?

Gebruik een universele Quattro LNB (bijv. Schwaiger SPS 6918) voor analoge en digitale ontvangst. Controleer het stroomverbruik van de LNB (max. 500 mA totaal).

Hoe voed ik de multiswitch?

Sluit de meegeleverde netvoedingsadapter (230 V / 15 W max) aan op de juiste aansluiting. Gebruik uitsluitend een originele Schwaiger voedingsadapter.

Kan ik een standaard coaxkabel gebruiken?

Ja, gebruik een coaxkabel van 75 ohm (bijv. Schwaiger KOX 110). Controleer na het monteren van de F-stekker of er geen kortsluiting is.

Wat is het totale stroomverbruik?

De multiswitch verbruikt maximaal 15 W op het net. De LNB-voeding kan tot 500 mA (18 V) leveren voor de LNB's.

Waar moet ik de multiswitch installeren?

Installeer hem in een droge en voldoende geventileerde ruimte. De montagebeugel moet moeilijk ontvlambaar zijn. Vermijd hoge temperaturen (tot 55 °C tijdens gebruik).

Hoe sluit ik de SAT-ingangen aan?

Sluit elke uitgang van de Quattro LNB aan op de vier SAT-ingangen van de multiswitch. Houd rekening met de polariteiten (14/18 V en 22 kHz) voor de bandomschakeling.

Wat te doen met ongebruikte uitgangen?

Sluit ongebruikte in- en uitgangen af met 75 ohm afsluitweerstanden (bijv. Schwaiger ÜST 8380 201) om reflecties te voorkomen.

Is de multiswitch compatibel met terrestrische televisie?

Ja, hij heeft een RDF/TV-ingang (47-862 MHz) voor het verspreiden van analoge of digitale terrestrische signalen (DVB-T) in het tv-netwerk.

Hoe kan ik interferenties of signaalverlies oplossen?

Controleer de bedrading (geen kortsluiting), de F-connecties en of de afsluitweerstanden zijn geplaatst. Zorg ervoor dat de LNB compatibel is en de voeding voldoende is. Neem indien nodig contact op met de technische ondersteuning.

GEBRUIKSAANWIJZING SPI9961SET6 Schwaiger

Montage instructies voor de multischakelaar 5 in 4/8/12/16 out

Montage instructies voor de multischakelaar

De multischakelaar maakt de distributie van analoge en digitale signalen vanuit een satellietpositie resp. vanuit vier ontvangst niveau's mogelijk.

Deze beschikt over een extra optie om aardse kanalen in te voeden, bijv. voor het integreren van UKG of regionale analoge of digitale (DVB-T) televisieprogramma's in het tv-net.

BELANGRIJKE INFORMATIE : Lees voor gebruik van de multischakelaar de gebruiksaanwijzing zorgvuldig door en neem de vermelde veiligheidswaarschuwingen in acht.

1.0. Terminologie

Analoge kanalen:

Verticaal polarisatievlak (V):

DC spanning type. +14 V

Horizontaal polarisatievlak (H):

DC spanning type. +18 V

Karakteristieke frequentie 22 kHz:

De karakteristieke frequentie 0/22 kHz wordt gebruikt voor het overschakelen van LNB1/low-band naar LNB1/high-band.

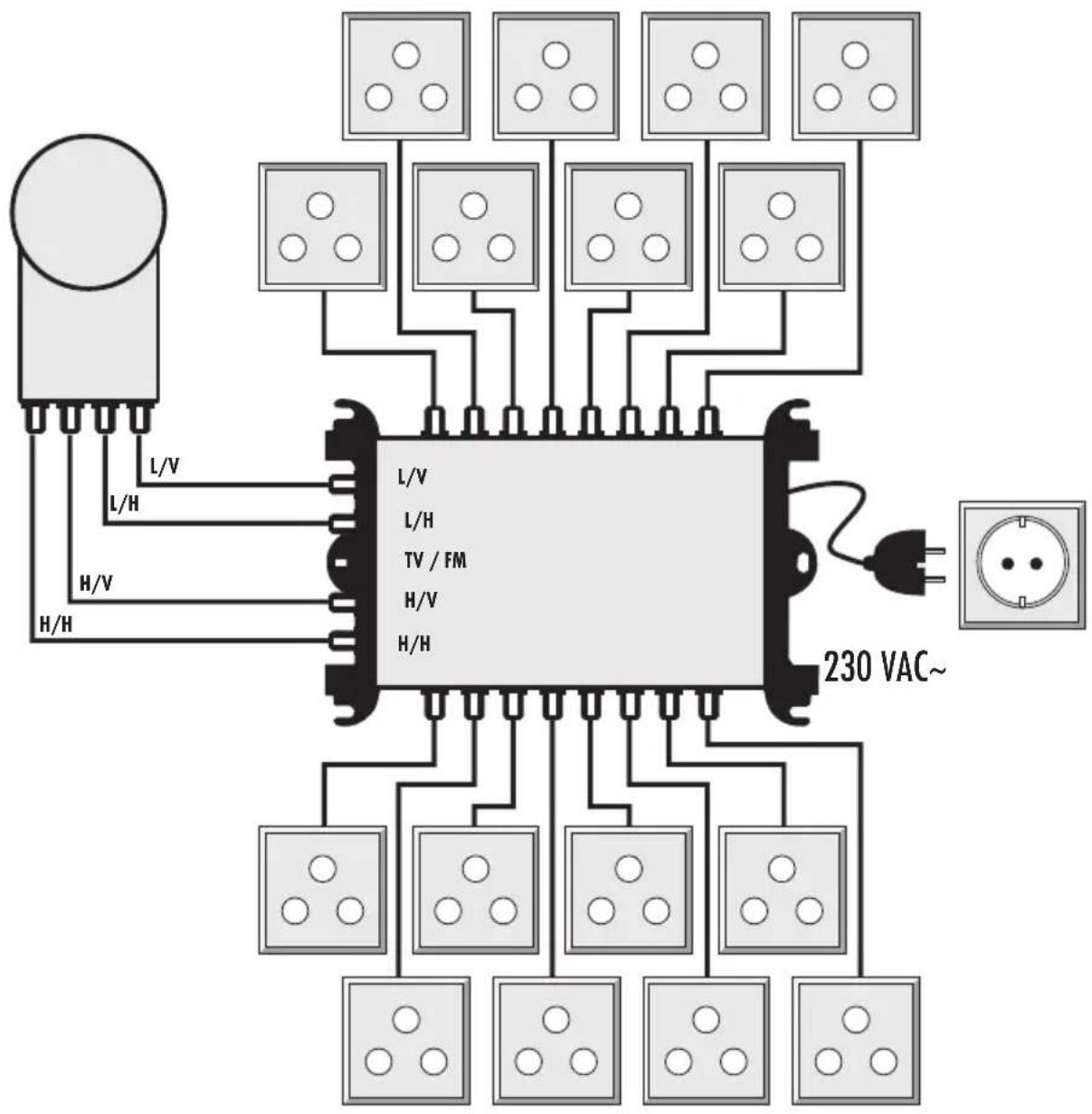

2.0. Besturing van de multischakelaar

De multischakelaar wordt met behulp van de bekende analoge switching criteria bestuurd.

- Bij aansturing van de multischakelaar met behulp van de bekende analoge schakelcriteria 14/18 V en 22 kHz kunnen hierover maximaal twee frequentiebanden geselecteerd worden (LNB1/low - LNB1/high).

3.0. Aanwijzingen voor de installatie

Neem de geldige veiligheidsvoorschriften in acht !

(Zie ook het bijgevoegde informatieblad „Belangrijke veiligheidsvoorwaarden“)

3.1. Voedingssystemen / LNBs

Als voedingssysteem voor de ontvangst van analoge en digitale programma's vanuit een SAT-positie kan een Universal Quattro LNB (b.v. Schwaiger SPS 6918) worden gebruikt.

BELANGRIJKE INFORMATIE :

Neem bij gebruik van andere LNB types de betreffende stroombehoefte in acht (zie 3.2.) !

3.2. Aansluitspanning van de LNBs

De LNBs worden via de netadapter aan de multischakelaar van spanning voorzien.

Gebruik uitsluitend een originele Schwaiger netadapter!

Voor de LNB-voeding zijn in totaal max. 500mA beschikbaar. (18V aan de LNB ingangen L/H + H/H)

3.4. Bekabeling

- 3.4 Installeer de distributie van de multischakelaar naar de antennecontactdozen (b.v.

Schwaiger DSE 650 resp. DSE 652) in vorm van een sternetwerk, d.w.z. op ieder uitgang van de multischakelaar mag alleen één antennecontactdoos worden aangesloten, twin receivers benodigen twee leidingen.

- Gebruik voor de bekabeling 75 Ohm coaxkabels (bijv. Schwaiger KOX 110).

- Controleer, na de montage van de F-stekker, de coaxkabel op kortsluiting.

3.5.

Er wordt aanbevolen alle niet gebruikte in- en uitgangen van de multischakelaar met 75 ohm afsluitweerstanden (b.v. Schwaiger ÜST 8380 201) af te sluiten.

3.6. Montage van de multischakelaar

De montage van de multischakelaar is alleen in droge, goed geventileerde ruimtes toegestaan.

De montage-ondergrond moet zwaar ontvlambaar zijn.

BELANGRIJKE INFORMATIE :

Bij permanent gebruik kan de multischakelaar bij 25°C kamertemperatuur tot en met 55°C verwarmd worden, afhankelijk van de voeding van het gebruikte LNB-type.

3.7. Veiligheidsmaatregel

Aarding van de multischakelaar via de bijbehorende aardklem!

4.0. Technische specificaties

Multischakelaar 5 in 6/8/12/16 out
Aantal uitgangen 6 / 8 | 12 / 16
aansluitingen F
SAT
Aantal ingangen 4
Frequentiebereik 950-2150 MHz
Doorgang typ. -10...-3dB | typ. -13...-6dB
Ingang ontkoppeling 25 dB
EN 50083-3 (35dB) 100 dBμV
RDF/TV
Aantal ingangen 1
Frequentiebereik 47-862 MHz
Doorgang typ. -5 dB | typ. -10 dB
EN 50083 - 3 (60dB) typ. 85 dBμV/82dB μV
Eigen stroomopname van de receiver max. 30 mA
Stroomvoorziening voor LNB	max. 500 mA
Ingangsspanning	230 V / 15 Watt max
Afmetingen	140 / 140 / 180 / 215 x 142 x 40 mm

Mocht u vragen hebben, kunt u met ons contact opnemen.

Technische service: Telefoon : +49 (0) 91 01/702-299

Technische wijzigingen en vergissingen voorbehouden.

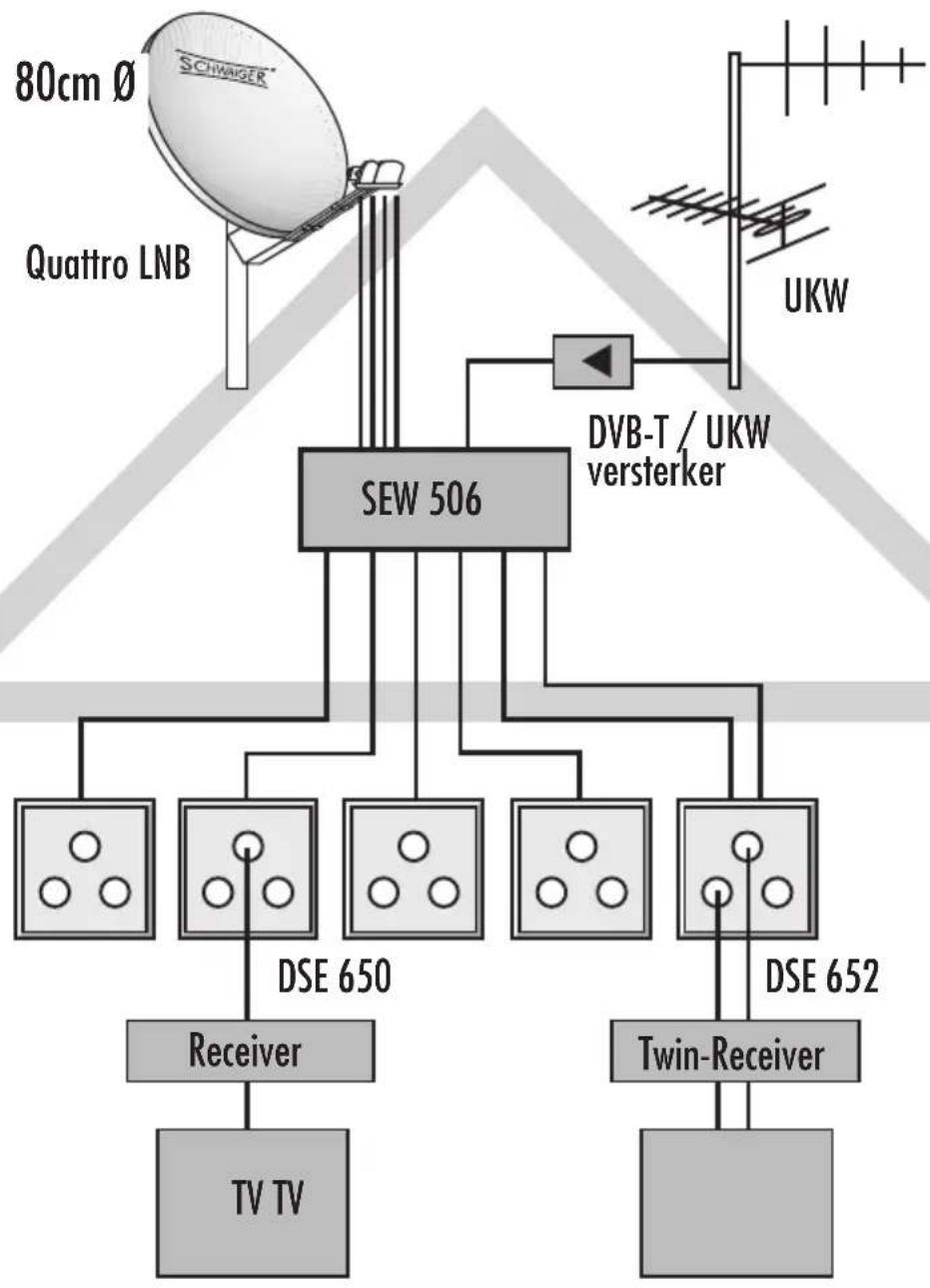

DVB-T

