Type product	Satelliet multiswitch
Merk	Schwaiger
Model	SPI9962SET6
Aantal SAT-ingangen	4
Aantal uitgangen	6, 8, 12 of 16 (afhankelijk van versie)
Connectoren	Type F
SAT-frequentiebereik	950 - 2150 MHz
SAT-doorvoer verlies	typ. -10 tot -3 dB (afhankelijk van uitgang)
SAT-ingang ontkoppeling	25 dB
RDF/TV-ingang	1 ingang, bereik 47-862 MHz
RDF/TV-doorvoer verlies	typ. -5 dB of -10 dB
Interne ontvanger stroomverbruik	max. 30 mA
Voeding voor LNB	max. 500 mA
Netvoeding	230 V / 15 W max.
Afmetingen (L x B x H)	140/180/215 x 142 x 40 mm afhankelijk van versie
Gewicht	Ongeveer 0,8 kg
Montage	Droge, goed geventileerde binnenruimte, moeilijk ontvlambare ondergrond
Bescherming	Aarding via aardingsklem
Onderhoud en reiniging	Uitschakelen voor reiniging, droge doek gebruiken, vocht vermijden
Veiligheid	Veiligheidsinstructies volgen, alleen originele voeding gebruiken
Reserveonderdelen en repareerbaarheid	Standaard connectoren en kabels, reparatie door professional
Algemene informatie	Conform EN 50083-3, verdeelt SAT- en terrestrische signalen

Veelgestelde vragen - SPI9962SET6 Schwaiger

Hoe installeer ik de Schwaiger SPI9962SET6 multiswitch?

Installeer de multiswitch in een droge, goed geventileerde ruimte op een moeilijk ontvlambare ondergrond. Sluit de 75 ohm coaxkabels van de LNB's aan op de SAT-ingangen en de uitgangen op de ontvangers. Sluit ongebruikte in-/uitgangen af met 75 ohm weerstanden. Aard het apparaat via de aardingsklem.

Welk type LNB moet ik gebruiken?

Gebruik een universele Quattro LNB (bijv. Schwaiger SPS 6918). Zorg dat het totale stroomverbruik van de LNB's niet meer dan 500 mA bedraagt.

Kan ik een Twin-ontvanger aansluiten?

Ja, elke uitgang van de multiswitch komt overeen met één ontvanger. Een Twin-ontvanger heeft twee voedingskabels nodig, dus twee afzonderlijke uitgangen.

Hoe schakel ik tussen frequentiebanden?

De multiswitch gebruikt de stuurspanningen 14/18 V (polarisatie) en 22 kHz (hoge/lage band) om banden te selecteren. De ontvanger stuurt deze signalen via de coaxkabel.

Wat te doen als er geen signaal wordt ontvangen?

Controleer de bekabeling: geen kortsluiting, F-connectoren goed vastgedraaid. Zorg dat de netvoeding is aangesloten en dat de originele Schwaiger voeding wordt gebruikt. Controleer het LNB-stroomverbruik (<500 mA).

Wat is het typische signaalverlies?

Het doorvoerverlies op de SAT-uitgangen is typisch -10 tot -3 dB, afhankelijk van het aantal uitgangen. Voor de RDF/TV-ingang is het -5 of -10 dB.

Kan ik deze multiswitch gebruiken voor DVB-T?

Ja, het heeft een RDF/TV-ingang (47-862 MHz) voor verdeling van analoge of digitale terrestrische signalen (DVB-T) naast de satellietsignalen.

Hoe bescherm ik de multiswitch tegen bliksem?

De multiswitch moet worden geaard via de aardingsklem. Volg de lokale veiligheidsnormen en gebruik indien nodig overspanningsbeveiliging.

Welke kabel moet ik gebruiken?

Gebruik een 75 ohm coaxkabel, bijvoorbeeld de Schwaiger KOX 110. Zorg dat deze na het monteren van de F-stekkers niet kortgesloten is.

Waar vind ik technische ondersteuning?

Neem contact op met Schwaiger technische ondersteuning via +49 (0) 91 01/702-299. Voor reserveonderdelen kunt u terecht bij een erkende dealer.

GEBRUIKSAANWIJZING SPI9962SET6 Schwaiger

Montage instructies voor de multischakelaar 5 in 4/8/12/16 out

Montage instructies voor de multischakelaar

De multischakelaar maakt de distributie van analoge en digitale signalen vanuit een satellietpositie resp. vanuit vier ontvangst niveau's mogelijk.

Deze beschikt over een extra optie om aardse kanalen in te voeden, bijv. voor het integreren van UKG of regionale analoge of digitale (DVB-T) televisieprogramma's in het tv-net.

BELANGRIJKE INFORMATIE : Lees voor gebruik van de multischakelaar de gebruiksaanwijzing zorgvuldig door en neem de vermelde veiligheidswaarschuwingen in acht.

1.0. Terminologie

Analoge kanalen:

Verticaal polarisatievlak (V):

DC spanning type. +14 V

Horizontaal polarisatievlak (H):

DC spanning type. +18 V

Karakteristieke frequentie 22 kHz:

De karakteristieke frequentie 0/22 kHz wordt gebruikt voor het overschakelen van LNB1/low-band naar LNB1/high-band.

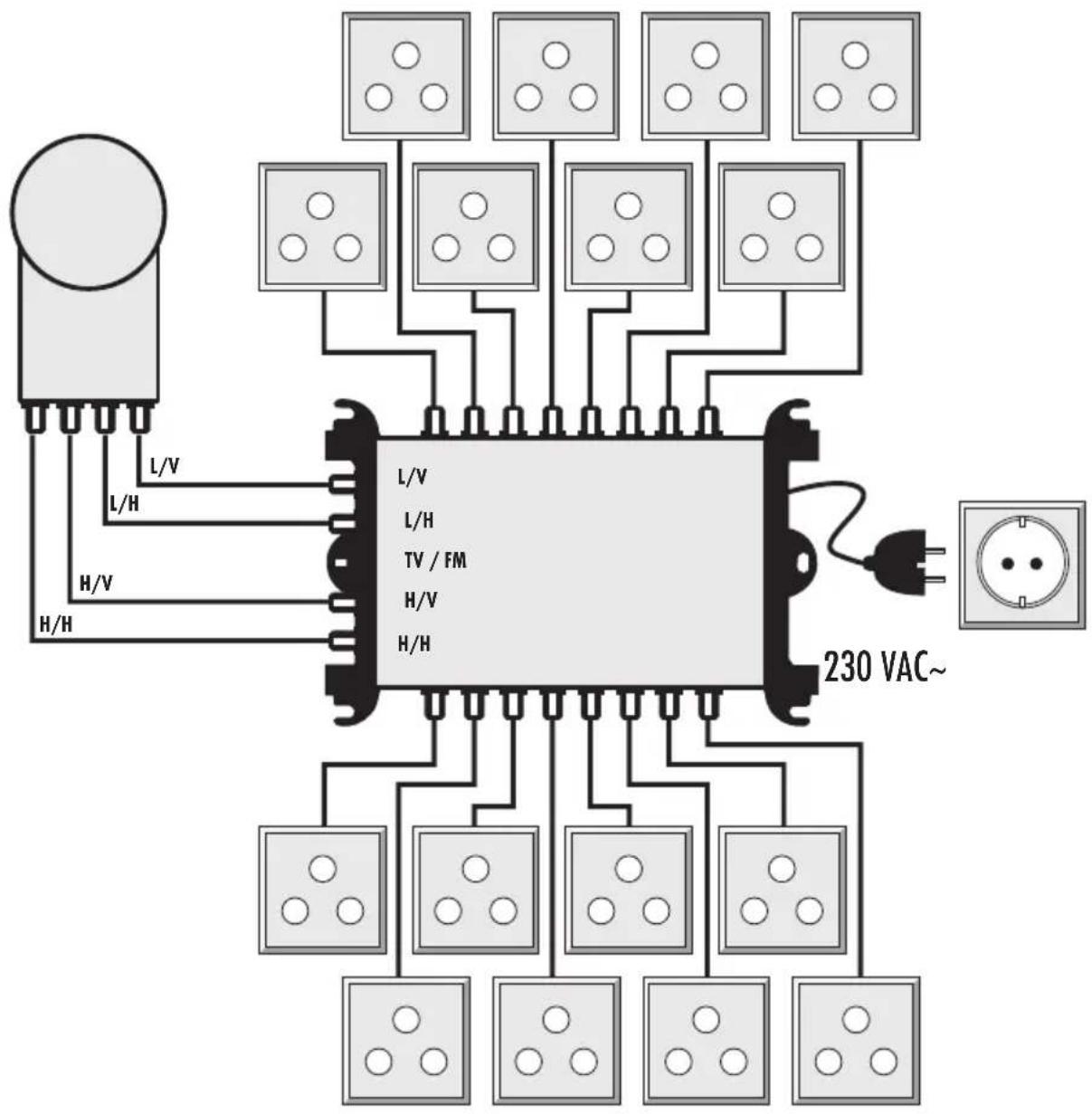

2.0. Besturing van de multischakelaar

De multischakelaar wordt met behulp van de bekende analoge switching criteria bestuurd.

- Bij aansturing van de multischakelaar met behulp van de bekende analoge schakelcriteria 14/18 V en 22 kHz kunnen hierover maximaal twee frequentiebanden geselecteerd worden (LNB1/low - LNB1/high).

3.0. Aanwijzingen voor de installatie

Neem de geldige veiligheidsvoorschriften in acht !

(Zie ook het bijgevoegde informatieblad „Belangrijke veiligheidsvoorwaarden“)

3.1. Voedingssystemen / LNBs

Als voedingssysteem voor de ontvangst van analoge en digitale programma's vanuit een SAT-positie kan een Universal Quattro LNB (b.v. Schwaiger SPS 6918) worden gebruikt.

BELANGRIJKE INFORMATIE :

Neem bij gebruik van andere LNB types de betreffende stroombehoefte in acht (zie 3.2.) !

3.2. Aansluitspanning van de LNBs

De LNBs worden via de netadapter aan de multischakelaar van spanning voorzien.

Gebruik uitsluitend een originele Schwaiger netadapter!

Voor de LNB-voeding zijn in totaal max. 500mA beschikbaar. (18V aan de LNB ingangen L/H + H/H)

3.4. Bekabeling

- 3.4 Installeer de distributie van de multischakelaar naar de antennecontactdozen (b.v.

Schwaiger DSE 650 resp. DSE 652) in vorm van een sternetwerk, d.w.z. op ieder uitgang van de multischakelaar mag alleen één antennecontactdoos worden aangesloten, twin receivers benodigen twee leidingen.

- Gebruik voor de bekabeling 75 Ohm coaxkabels (bijv. Schwaiger KOX 110).

- Controleer, na de montage van de F-stekker, de coaxkabel op kortsluiting.

3.5.

Er wordt aanbevolen alle niet gebruikte in- en uitgangen van de multischakelaar met 75 ohm afsluitweerstanden (b.v. Schwaiger ÜST 8380 201) af te sluiten.

3.6. Montage van de multischakelaar

De montage van de multischakelaar is alleen in droge, goed geventileerde ruimtes toegestaan.

De montage-ondergrond moet zwaar ontvlambaar zijn.

BELANGRIJKE INFORMATIE :

Bij permanent gebruik kan de multischakelaar bij 25°C kamertemperatuur tot en met 55°C verwarmd worden, afhankelijk van de voeding van het gebruikte LNB-type.

3.7. Veiligheidsmaatregel

Aarding van de multischakelaar via de bijbehorende aardklem!

4.0. Technische specificaties

Multischakelaar 5 in 6/8/12/16 out
Aantal uitgangen 6 / 8 | 12 / 16
aansluitingen F
SAT
Aantal ingangen 4
Frequentiebereik 950-2150 MHz
Doorgang typ. -10...-3dB | typ. -13...-6dB
Ingang ontkoppeling 25 dB
EN 50083-3 (35dB) 100 dBμV
RDF/TV
Aantal ingangen 1
Frequentiebereik 47-862 MHz
Doorgang typ. -5 dB | typ. -10 dB
EN 50083 - 3 (60dB) typ. 85 dBμV/82dB μV
Eigen stroomopname van de receiver max. 30 mA
Stroomvoorziening voor LNB	max. 500 mA
Ingangsspanning	230 V / 15 Watt max
Afmetingen	140 / 140 / 180 / 215 x 142 x 40 mm

Mocht u vragen hebben, kunt u met ons contact opnemen.

Technische service: Telefoon : +49 (0) 91 01/702-299

Technische wijzigingen en vergissingen voorbehouden.

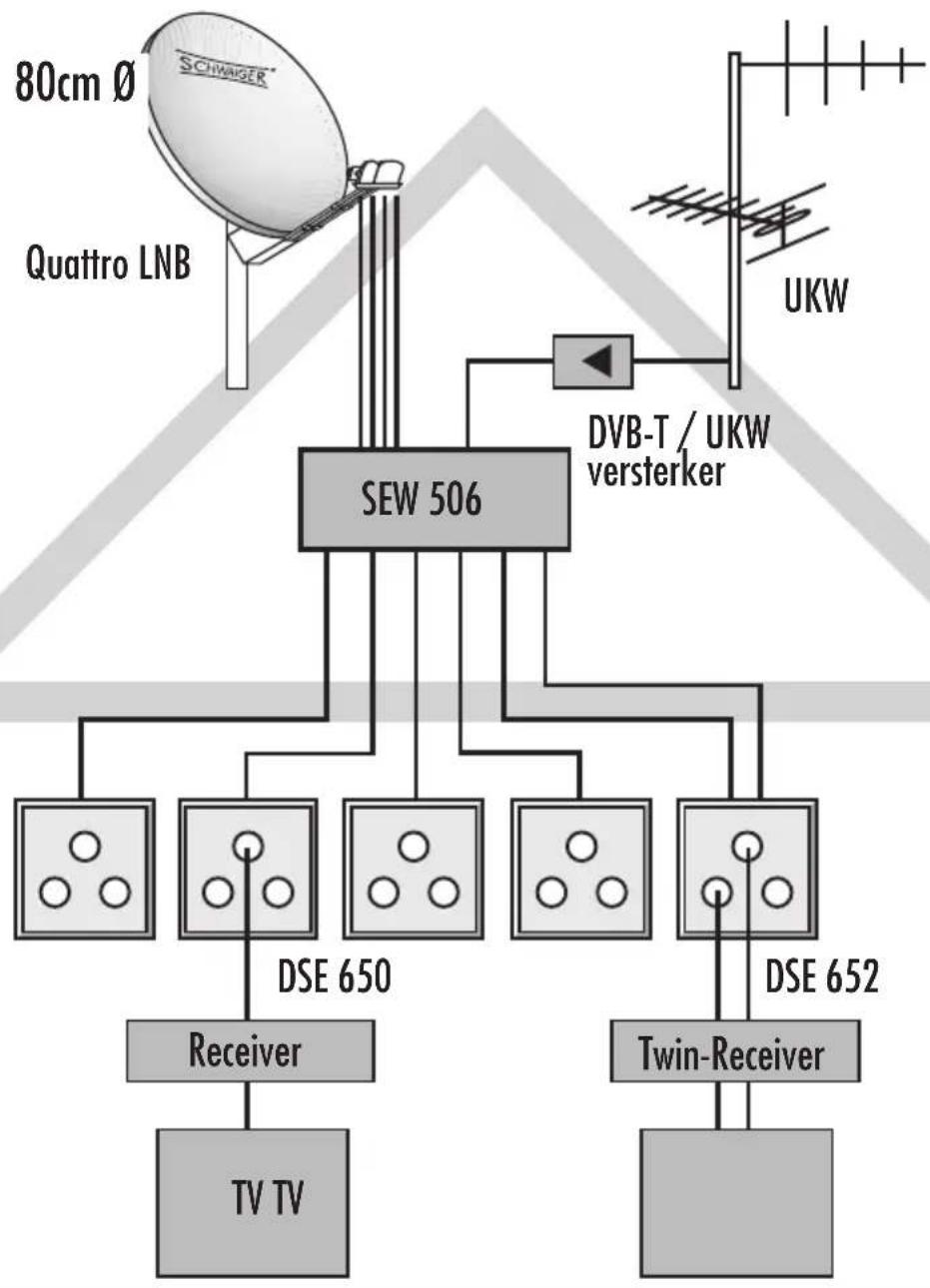

DVB-T

