MANUALE UTENTE SPI9962SET6 Schwaiger

Istruzioni di montaggio per l'interruttore multiplo 5 in 6/8/12/16

Istruzioni di montaggio per l'interruttore multiplo

L'interruttore multiplo consente la distribuzione di segnali analogici e digitali di una posizione satellitare ovvero di quattro campi di ricezione.

Dispone inoltre dell'opzione che consente di inserire canali terrestri per ricevere ad esempio in modulazione di frequenza oppure per la ricezione di programmi televisivi analogici o digitali (DVB-T) sulla rete TV.

IMPORTANTE : prima della messa in funzione dell'interruttore multiplo leggere attentamente le istruzioni per l'uso e attenersi alle avvertenze di sicurezza fornite.

1.0. Spiegazione dei termini specifici

canali analogici: banda di frequenza „bassa“ o „low“ (campo di frequenza: 10,70 - 11,70 GHz)

canali digitali: banda di frequenza „alta“ o „high“ (campo di frequenza: 11,70 -12,75 GHz)

piano di polarizzazione verticale (V): tensione DC tip. +14 V

piano di polarizzazione orizzontale (H): tensione DC tip. +18 V

frequenza caratteristica 22 kHz:

la frequenza caratteristica di 0/22kHz si utilizza per commutare da LNB1/banda low a LNB1/banda high.

2.0. Azionamento dell'interruttore multiplo

L'azionamento dell'interruttore multiplo si effettua tramite i criteri di commutazione analogici noti.

- In caso di azionamento dell'interruttore multiplo tramite i criteri di commutazione analogici già noti 14/18 V e 22 kHz si può intervenire al massimo su due bande di frequenza (LNB1/low - LNB1/high).

3.0. Norme di installazione

Osservare le disposizioni di sicurezza in vigore !

(vedi anche foglio delle istruzioni allegato „Importante: norme di installazione“)

3.1. Sistemi di alimentazione / LNBCome sistemi di alimentazione per la ricezione di programmi analogici e digitali da due posizioni SAT si può utilizzare un LNB universale a quattro uscite (per es. Schwaiger PLC 6918).

IMPORTANTE :

Qualora si utilizzino LNB di altro tipo, verificarne il fabbisogno elettrico (vedi 3.2.) !

3.2. Alimentazione elettrica degli LNB

L'alimentazione elettrica degli LNB si effettua tramite l'alimentatore dell'interruttore multiplo.

IMPORTANTE: Utilizzare solo alimentatori originali Schwaiger!

Per l'alimentazione dell'LNB sono disponibili max. 500mA complessivi. (18V sugli ingressi LNB L/H + H/H)

3.4. Cablaggio dell'impianto

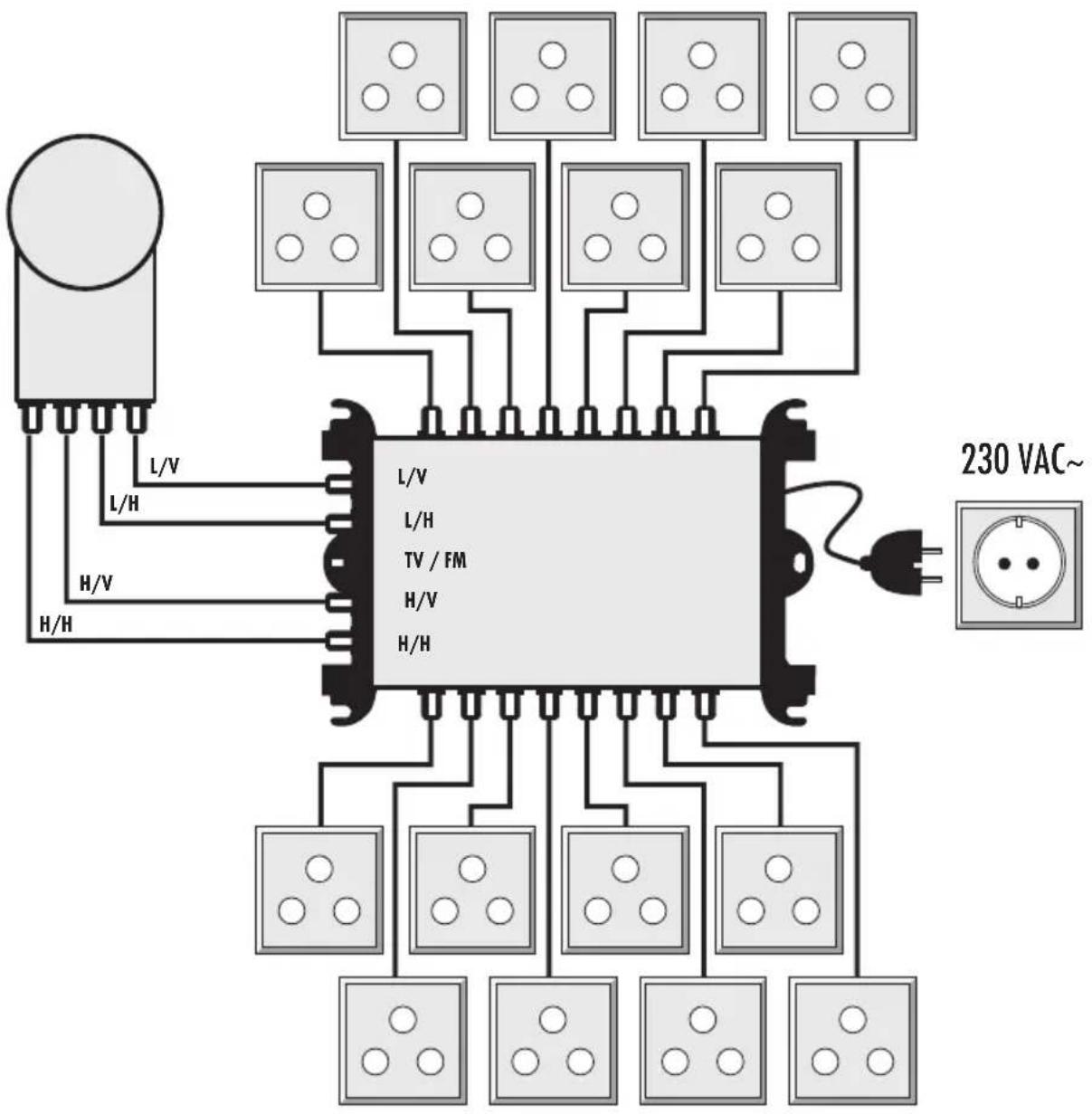

• 3.4 La posa dell'impianto deve rispettare una struttura di distribuzione a stella dall'inter ruttore multiplo alle prese dell'antenna (per es. Schwaiger DSE 650 oppure DSE 652), ovvero ad ogni uscita dell'interruttore multiplo si può collegare solo un ricevitore; si tenga presente che in caso di ricevitore twin sono necessarie due linee.
• Per il cablaggio dell'impianto utilizzare un cavo coassiale da 75 Ohm (per es. Schwaiger KOX 110).
• Dopo avere installato la spina F, verificare se ci sono cortocircuiti sul cavo coassiale.

3.5. Si consiglia di isolare tutte le entrate e le uscite non utilizzate dell'interruttore multiplo con resistenze terminali di 75 ohm (per es. Schwaiger ÜST 8380 201).

3.6. Installazione dell'interruttore multiplo

L'installazione dell'interruttore multiplo è consentita esclusivamente in ambienti asciutti e ben ventilati.

L'installazione sottosuolo deve essere altamente non infiammabile.

IMPORTANTE :

In caso di funzionamento continuo e di temperatura ambiente pari a 25°C, l'interruttore multiplo si può riscaldare, in alcuni punti, anche fino a 55°C, in funzione della corrente assorbita dal tipo di LNB utilizzato.

3.7. Misure precauzionali

Messa a terra dell'interruttore multiplo mediante apposito morsetto!

4.0. Dati tecnici

Interruttore multiplo 5 in 6/8/12/16 out
Numero di uscite 6 / 8 | 12 / 16
Collegamenti	F
SAT
Numero di ingressi 4
Campo di frequenza 950 - 2150 MHz
Passaggio typ. -10...-3dB | typ. -13..-6dB
Disaccoppiamento ingressi 25 dB
EN 50083-3 (35dB) 100 dBμV
RDF/TV
Numero di ingressi 1
Campo di frequenza 47-862 MHz
Passaggio typ. -5 dB | typ. -10 dB
EN50083-3 (60dB) typ. 85 dBμV / 82 dBμV
Corrente assorbita dal ricevitore max.30 mA
Alimentazione elettrica per LNB max. 500 mA
Collegamento alla rete 230 V / 15 Watt max
Dimension	140/140/180/215 x 142 x 40 mm

Siamo a disposizione per qualsiasi ulteriore chiarimento. Informazioni tecniche: telefono +49 (0) 91 01/702-299

Salvo modifiche tecniche ed errori.
