SPI9961SET5 - Ricevitore satellitare Schwaiger - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Multiswitch satellitare
Marca	Schwaiger
Modello	SPI9961SET5
Numero di ingressi satellite	4
Numero di ingressi RDF/TV	1
Numero di uscite	6, 8, 12 o 16 a seconda della versione
Gamma di frequenze satellite	950 - 2150 MHz
Gamma di frequenze RDF/TV	47 - 862 MHz
Attenuazione satellite	tip. da -10 a -3 dB
Attenuazione RDF/TV	tip. -5 dB
Disaccoppiamento d'ingresso	25 dB
Consumo interno	max. 30 mA
Alimentazione LNB	max. 500 mA
Alimentazione di rete	230 V / 15 W max
Dimensioni (L x l x A)	140/140/180/215 x 142 x 40 mm
Peso	0,6 kg (stima)
Connettori	F
Istruzioni di installazione	Montaggio in locali asciutti e ventilati, supporto ignifugo
Sicurezza	Messa a terra tramite morsetto di terra
Manutenzione e pulizia	Pulire con un panno asciutto, non utilizzare prodotti chimici
Funzioni principali	Distribuzione di segnali satellitari analogici/digitali e terrestri

Domande frequenti - SPI9961SET5 Schwaiger

Come installare il multiswitch Schwaiger SPI9961SET5 ?

Installare il multiswitch in un locale asciutto e ben ventilato, su un supporto difficilmente infiammabile. Rispettare le norme di sicurezza ed effettuare una messa a terra tramite il morsetto previsto.

Quali tipi di LNB posso utilizzare con questo multiswitch?

Si consiglia di utilizzare un LNB universale quattro (ad es. Schwaiger SPS 6918). Verificare il consumo elettrico del LNB poiché l'alimentazione totale non deve superare 500 mA.

Come cablare l'installazione?

Utilizzare una struttura di distribuzione a stella tra il multiswitch e le prese d'antenna. Utilizzare cavi coassiali da 75 ohm (ad es. Schwaiger KOX 110). Ogni uscita del multiswitch deve essere collegata a un solo ricevitore.

Qual è il consumo elettrico massimo per il LNB?

L'alimentazione LNB fornisce un massimo di 500 mA (18 V sugli ingressi LNB L/H + H/H). Utilizzare esclusivamente un alimentatore Schwaiger originale.

Posso ricevere canali terrestri con questo multiswitch?

Sì, il multiswitch consente di ricevere canali terrestri (RDF/TV) tramite l'ingresso dedicato. I segnali analogici o digitali (DVB-T) possono essere distribuiti nella rete TV.

Cosa fare se non c'è segnale?

Verificare che i cavi coassiali non siano in cortocircuito e che i connettori F siano montati correttamente. Assicurarsi che l'alimentazione sia collegata e che il LNB sia compatibile. Oturare gli ingressi/uscite non utilizzati con resistenze da 75 ohm.

Quante uscite sono disponibili?

Il multiswitch è disponibile in versioni con 6, 8, 12 o 16 uscite (a seconda del modello esatto). I connettori sono di tipo F.

Quali sono le frequenze supportate?

Per i segnali satellitari: 950 - 2150 MHz. Per i segnali terrestri (RDF/TV): 47 - 862 MHz.

Come manutenere il multiswitch?

Pulire l'apparecchio con un panno asciutto. Non utilizzare prodotti chimici o liquidi. Assicurarsi che le aperture di ventilazione non siano ostruite.

Quali sono le norme di sicurezza da rispettare?

Il multiswitch deve essere messo a terra tramite il morsetto di terra previsto. Montarlo in un luogo asciutto e ventilato. Assicurarsi che il supporto sia difficilmente infiammabile.

MANUALE UTENTE SPI9961SET5 Schwaiger

Istruzioni di montaggio per l'interruttore multiplo 5 in 6/8/12/16

Istruzioni di montaggio per l'interruttore multiplo

L'interruttore multiplo consente la distribuzione di segnali analogici e digitali di una posizione satellitare ovvero di quattro campi di ricezione.

Dispone inoltre dell'opzione che consente di inserire canali terrestri per ricevere ad esempio in modulazione di frequenza oppure per la ricezione di programmi televisivi analogici o digitali (DVB-T) sulla rete TV.

IMPORTANTE : prima della messa in funzione dell'interruttore multiplo leggere attentamente le istruzioni per l'uso e attenersi alle avvertenze di sicurezza fornite.

1.0. Spiegazione dei termini specifici

canali analogici: banda di frequenza „bassa“ o „low“ (campo di frequenza: 10,70 - 11,70 GHz)

canali digitali: banda di frequenza „alta“ o „high“ (campo di frequenza: 11,70 -12,75 GHz)

piano di polarizzazione verticale (V): tensione DC tip. +14 V

piano di polarizzazione orizzontale (H): tensione DC tip. +18 V

frequenza caratteristica 22 kHz:

la frequenza caratteristica di 0/22kHz si utilizza per commutare da LNB1/banda low a LNB1/banda high.

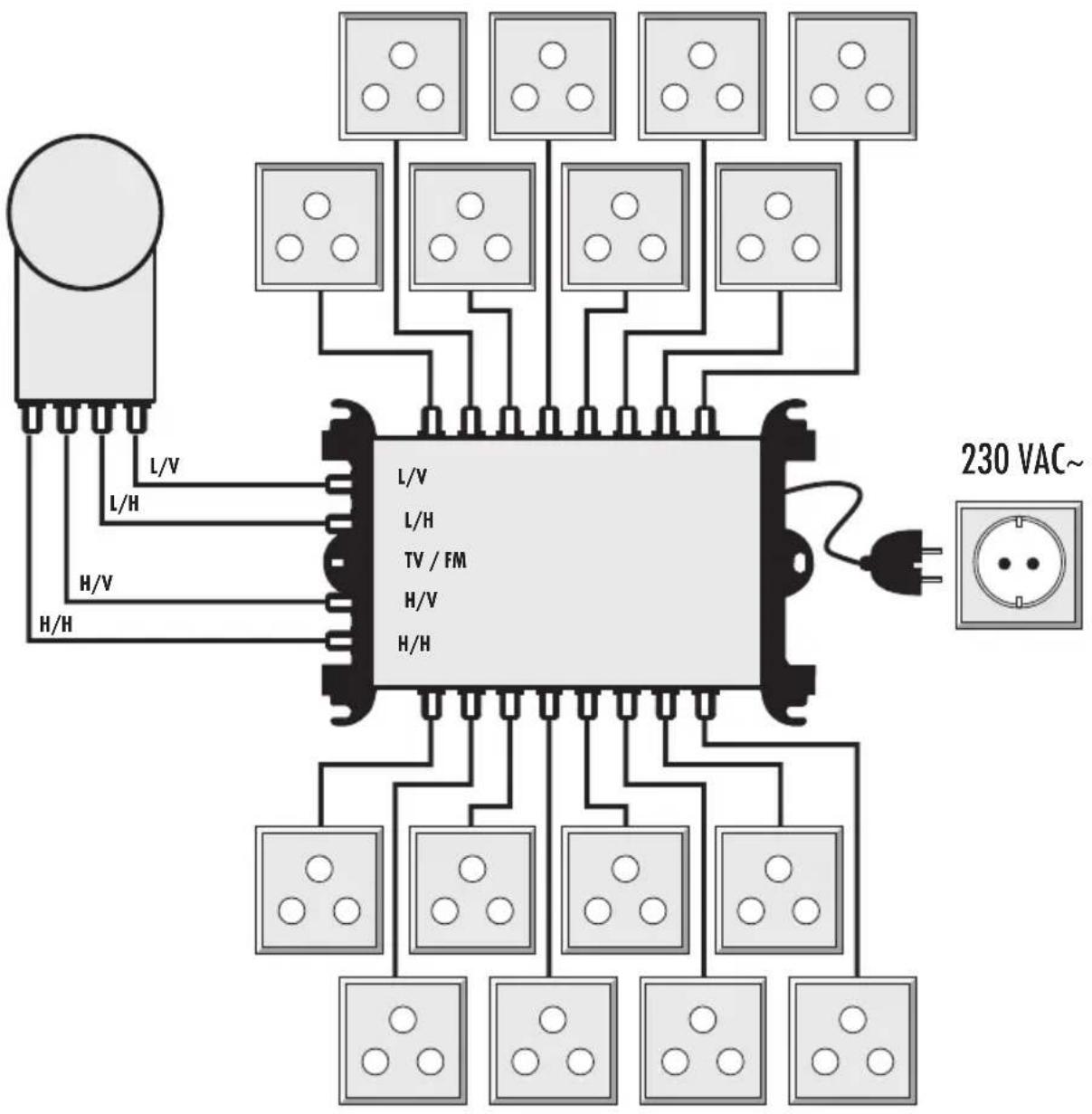

2.0. Azionamento dell'interruttore multiplo

L'azionamento dell'interruttore multiplo si effettua tramite i criteri di commutazione analogici noti.

- In caso di azionamento dell'interruttore multiplo tramite i criteri di commutazione analogici già noti 14/18 V e 22 kHz si può intervenire al massimo su due bande di frequenza (LNB1/low - LNB1/high).

3.0. Norme di installazione

Osservare le disposizioni di sicurezza in vigore !

(vedi anche foglio delle istruzioni allegato „Importante: norme di installazione“)

3.1. Sistemi di alimentazione / LNBCome sistemi di alimentazione per la ricezione di programmi analogici e digitali da due posizioni SAT si può utilizzare un LNB universale a quattro uscite (per es. Schwaiger PLC 6918).

IMPORTANTE :

Qualora si utilizzino LNB di altro tipo, verificarne il fabbisogno elettrico (vedi 3.2.) !

3.2. Alimentazione elettrica degli LNB

L'alimentazione elettrica degli LNB si effettua tramite l'alimentatore dell'interruttore multiplo.

IMPORTANTE: Utilizzare solo alimentatori originali Schwaiger!

Per l'alimentazione dell'LNB sono disponibili max. 500mA complessivi. (18V sugli ingressi LNB L/H + H/H)

3.4. Cablaggio dell'impianto

• 3.4 La posa dell'impianto deve rispettare una struttura di distribuzione a stella dall'inter ruttore multiplo alle prese dell'antenna (per es. Schwaiger DSE 650 oppure DSE 652), ovvero ad ogni uscita dell'interruttore multiplo si può collegare solo un ricevitore; si tenga presente che in caso di ricevitore twin sono necessarie due linee.
• Per il cablaggio dell'impianto utilizzare un cavo coassiale da 75 Ohm (per es. Schwaiger KOX 110).
• Dopo avere installato la spina F, verificare se ci sono cortocircuiti sul cavo coassiale.

3.5. Si consiglia di isolare tutte le entrate e le uscite non utilizzate dell'interruttore multiplo con resistenze terminali di 75 ohm (per es. Schwaiger ÜST 8380 201).

3.6. Installazione dell'interruttore multiplo

L'installazione dell'interruttore multiplo è consentita esclusivamente in ambienti asciutti e ben ventilati.

L'installazione sottosuolo deve essere altamente non infiammabile.

IMPORTANTE :

In caso di funzionamento continuo e di temperatura ambiente pari a 25°C, l'interruttore multiplo si può riscaldare, in alcuni punti, anche fino a 55°C, in funzione della corrente assorbita dal tipo di LNB utilizzato.

3.7. Misure precauzionali

Messa a terra dell'interruttore multiplo mediante apposito morsetto!

4.0. Dati tecnici

Interruttore multiplo 5 in 6/8/12/16 out
Numero di uscite 6 / 8 | 12/16
Collegamenti	F
SAT
Numero di ingressi 4
Campo di frequenza 950 - 2150 MHz
Passaggio typ. -10...-3dB | typ. -13..-6dB
Disaccoppiamento ingressi 25 dB
EN 50083-3 (35dB) 100 dBμV
RDF/TV
Numero di ingressi 1
Campo di frequenza 47-862 MHz
Passaggio typ. -5 dB | typ. -10 dB
EN50083-3 (60dB) typ. 85 dBμV / 82 dBμV
Corrente assorbita dal ricevitore max.30 mA
Alimentazione elettrica per LNB max. 500 mA
Collegamento alla rete 230 V / 15 Watt max
Dimension	140/140/180/215 x 142 x 40 mm

Siamo a disposizione per qualsiasi ulteriore chiarimento. Informazioni tecniche: telefono +49 (0) 91 01/702-299

Salvo modifiche tecniche ed errori.
