Produkttyp	Satelliten-Multiswitch
Marke	Schwaiger
Modell	SPI9961SET5
Anzahl Satelliteneingänge	4
Anzahl RDF/TV-Eingänge	1
Anzahl Ausgänge	6, 8, 12 oder 16 je nach Version
Satellitenfrequenzbereich	950 - 2150 MHz
RDF/TV-Frequenzbereich	47 - 862 MHz
Satellitendämpfung	typ. -10 bis -3 dB
RDF/TV-Dämpfung	typ. -5 dB
Eingangsentkopplung	25 dB
Eigenverbrauch	max. 30 mA
LNB-Stromversorgung	max. 500 mA
Netzversorgung	230 V / 15 W max
Abmessungen (L x B x H)	140/140/180/215 x 142 x 40 mm
Gewicht	0,6 kg (Schätzung)
Anschlüsse	F
Installationshinweise	Montage in trockenen und belüfteten Räumen, schwer entflammbarer Untergrund
Sicherheit	Erdung über Erdungsklemme
Wartung und Reinigung	Mit trockenem Tuch reinigen, keine chemischen Mittel verwenden
Hauptfunktionen	Verteilung von analogen/digitalen Satelliten- und terrestrischen Signalen

Häufig gestellte Fragen - SPI9961SET5 Schwaiger

Wie installiere ich den Multiswitch Schwaiger SPI9961SET5?

Installieren Sie den Multiswitch in einem trockenen und gut belüfteten Raum, auf einem schwer entflammbaren Untergrund. Beachten Sie die Sicherheitshinweise und führen Sie eine Erdung über die vorgesehene Klemme durch.

Welche LNB-Typen kann ich mit diesem Multiswitch verwenden?

Es wird empfohlen, eine universelle Quattro-LNB (z.B. Schwaiger SPS 6918) zu verwenden. Überprüfen Sie die Stromaufnahme des LNB, da die Gesamtversorgung 500 mA nicht überschreiten darf.

Wie verkabelt man die Installation?

Verwenden Sie eine Sternverteilung zwischen dem Multiswitch und den Antennensteckdosen. Verwenden Sie Koaxialkabel 75 Ohm (z.B. Schwaiger KOX 110). Jeder Ausgang des Multiswitch muss an einen einzigen Empfänger angeschlossen werden.

Wie hoch ist die maximale Stromaufnahme für den LNB?

Die LNB-Stromversorgung liefert maximal 500 mA (18 V an den LNB-Eingängen L/H + H/H). Verwenden Sie ausschließlich das originale Schwaiger-Netzteil.

Kann ich mit diesem Multiswitch terrestrische Kanäle empfangen?

Ja, der Multiswitch ermöglicht den Empfang von terrestrischen Kanälen (RDF/TV) über den dafür vorgesehenen Eingang. Analoge oder digitale Signale (DVB-T) können im TV-Netz verteilt werden.

Was tun, wenn kein Signal vorhanden ist?

Überprüfen Sie, ob die Koaxialkabel nicht kurzgeschlossen sind und die F-Stecker korrekt montiert sind. Stellen Sie sicher, dass die Stromversorgung angeschlossen ist und der LNB kompatibel ist. Verschließen Sie nicht genutzte Ein-/Ausgänge mit 75-Ohm-Abschlusswiderständen.

Wie viele Ausgänge sind verfügbar?

Der Multiswitch ist in Versionen mit 6, 8, 12 oder 16 Ausgängen erhältlich (je nach genauen Modell). Die Anschlüsse sind vom Typ F.

Welche Frequenzen werden unterstützt?

Für Satellitensignale: 950 - 2150 MHz. Für terrestrische Signale (RDF/TV): 47 - 862 MHz.

Wie pflegt man den Multiswitch?

Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine chemischen Mittel oder Flüssigkeiten. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.

Welche Sicherheitsnormen sind zu beachten?

Der Multiswitch muss über die vorgesehene Erdungsklemme geerdet werden. Montieren Sie ihn an einem trockenen und belüfteten Ort. Achten Sie darauf, dass der Untergrund schwer entflammbar ist.

BEDIENUNGSANLEITUNG SPI9961SET5 Schwaiger

Montagehinweis zum Multischalter 5 auf 6/8/12/16

Montagehinweise zum Multischalter

Der Multischalter ermöglicht die Verteilung analoger und digitaler Signale von einer

Satellitenposition bzw. von vier Empfangsebenen.

Er hat zusätzlich die Option, terrestrische Kanäle einzuspeisen, um z.B. UKW oder regionale analoge oder digitale (DVB-T) Fernsehprogramme ins TV-Netz mit aufzunehmen.

WICHTIG : Vor Inbetriebnahme des Multischalters die Bedienungsanleitung vollständig durchlesen und die Sicherheitshinweise beachten.

1.0. Begriffserklärungen

analoge Kanäle:

= „unteres“ bzw. „low“ Frequenzband (Frequenzbereich: 10,70 - 11,70 GHz)

digitale Kanäle:

= „oberes“ bzw. „high“ Frequenzband (Frequenzbereich: 11,70 - 12,75 GHz)

vertikale Polarisationsebene (V) : DC-Spannung typ. +14 V

horizontale Polarisationsebene (H) : DC-Spannung typ. +18 V

Kennfrequenz 22 kHz :

Die Kennfrequenz 0/22 kHz wird zum Umschalten von LNB1/low-Band auf LNB1/high-Band verwendet.

2.0. Steuerung des Multischalters

Die Steuerung des Multischalters erfolgt über die bekannten analogen Schaltkriterien.

Bei Ansteuerung des Multischalters mit den bekannten analogen Schaltkriterien

14/18V und 22khz kann auf max. zwei Frequenzbänder zugegriffen werden

(LNB1/low - LNB1/high).

Bitte beachten Sie die gültigen Sicherheitsbestimmungen!

(siehe auch beiliegendes Merkblatt „Wichtige Sicherheitshinweise“)

3.1. Speisesysteme / LNBs

Als Speisesystem zum Empfang analoger und digitaler Programme aus einer SAT-Positionen kann ein Universal-Quattro-LNB (z.B. Schwaiger SPS 6918) eingesetzt werden.

WICHTIG :

Bei Verwendung anderer LNB-Typen ist auf deren Strombedarf zu achten (siehe 3.2.)!

3.2. Spannungsversorgung der LNBs

Die Spannungsversorgung der LNBs erfolgt über das Netzteil am Multischalter.

Achtung: Nur Original Schwaiger-Netzgerät verwenden!

Zur LNB-Speisung stehen insgesamt max. 500mA zur Verfügung.

(18V an den LNB-Eingängen L/H + H/H)

3.3. Anlagenverkabelung

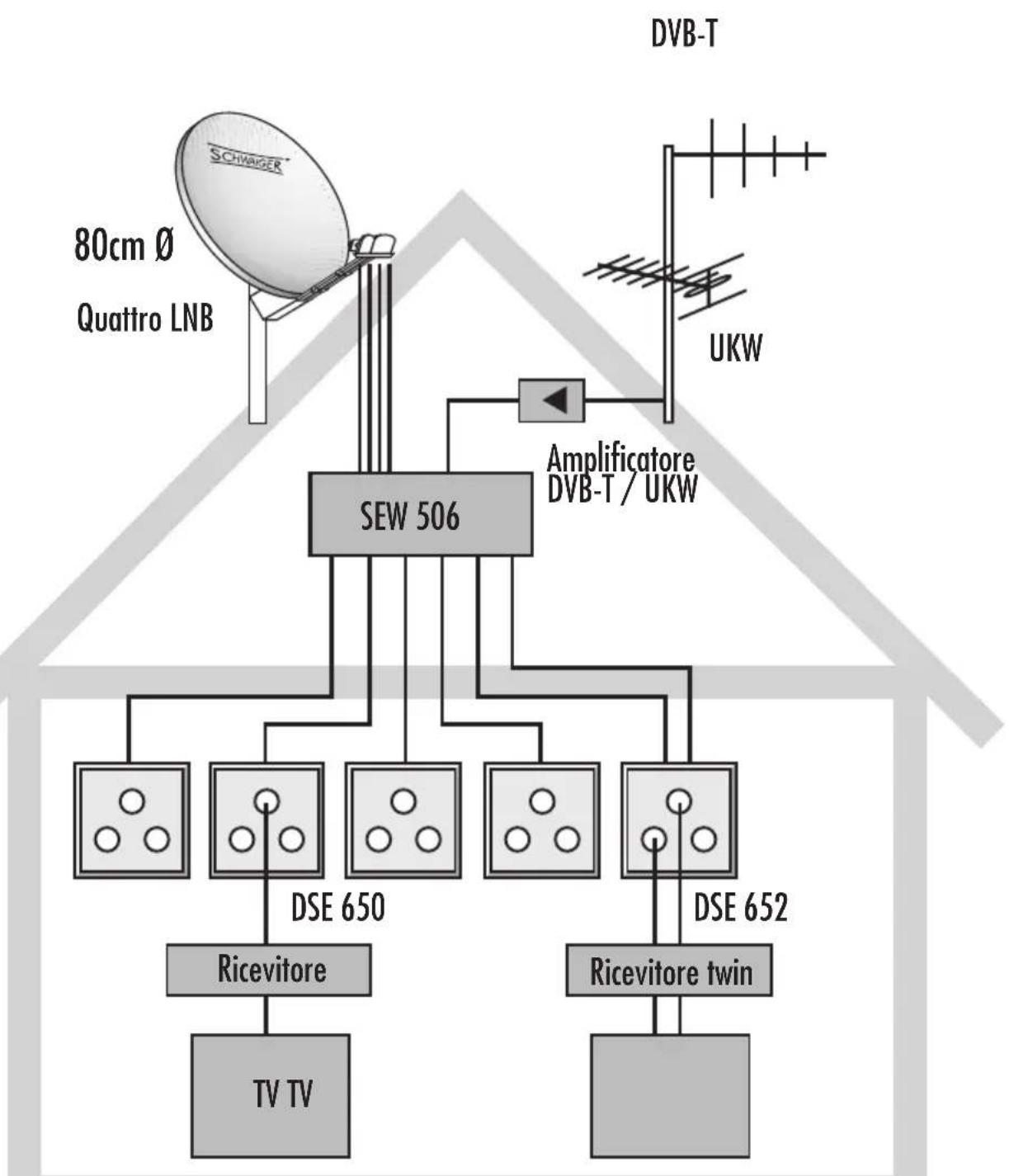

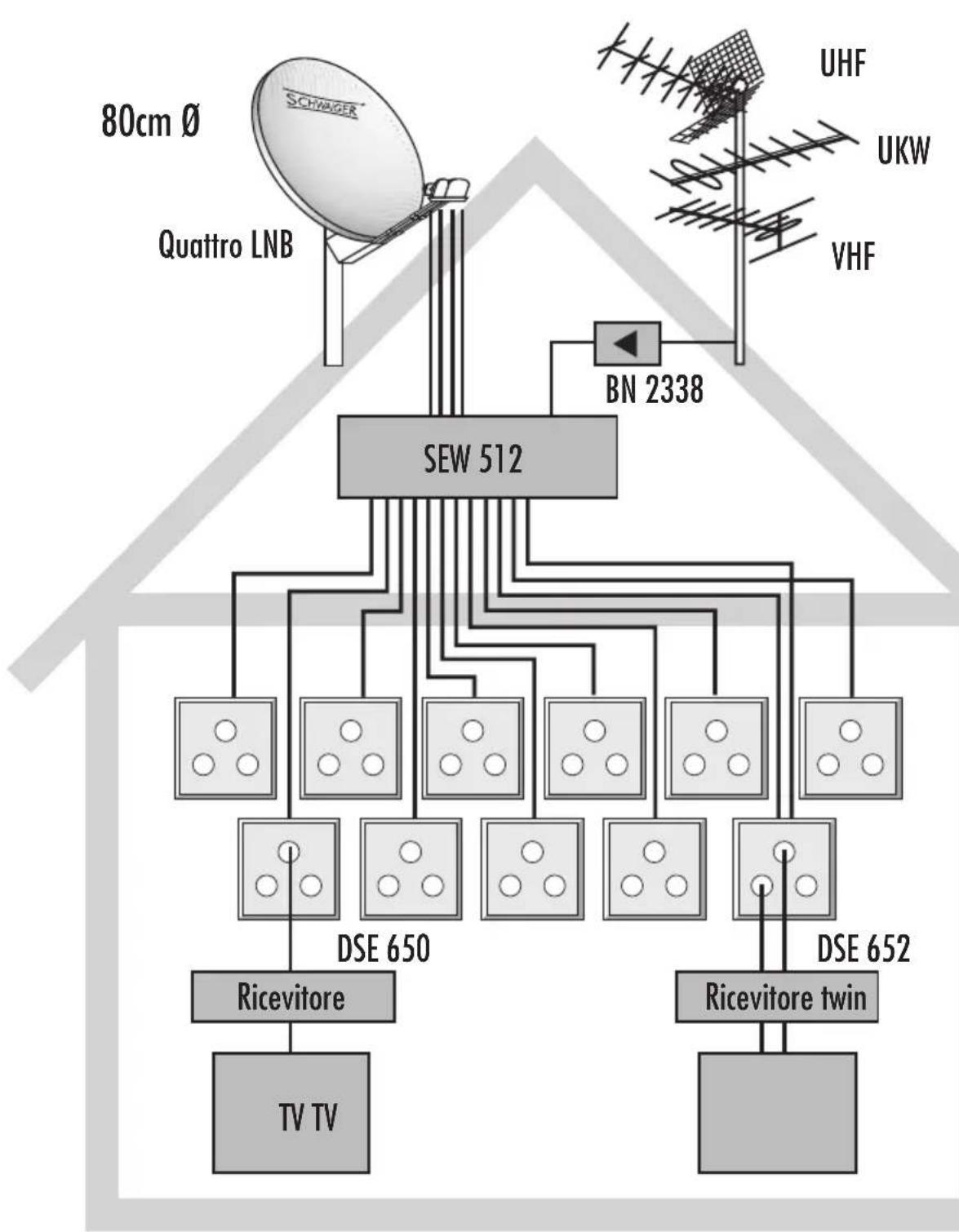

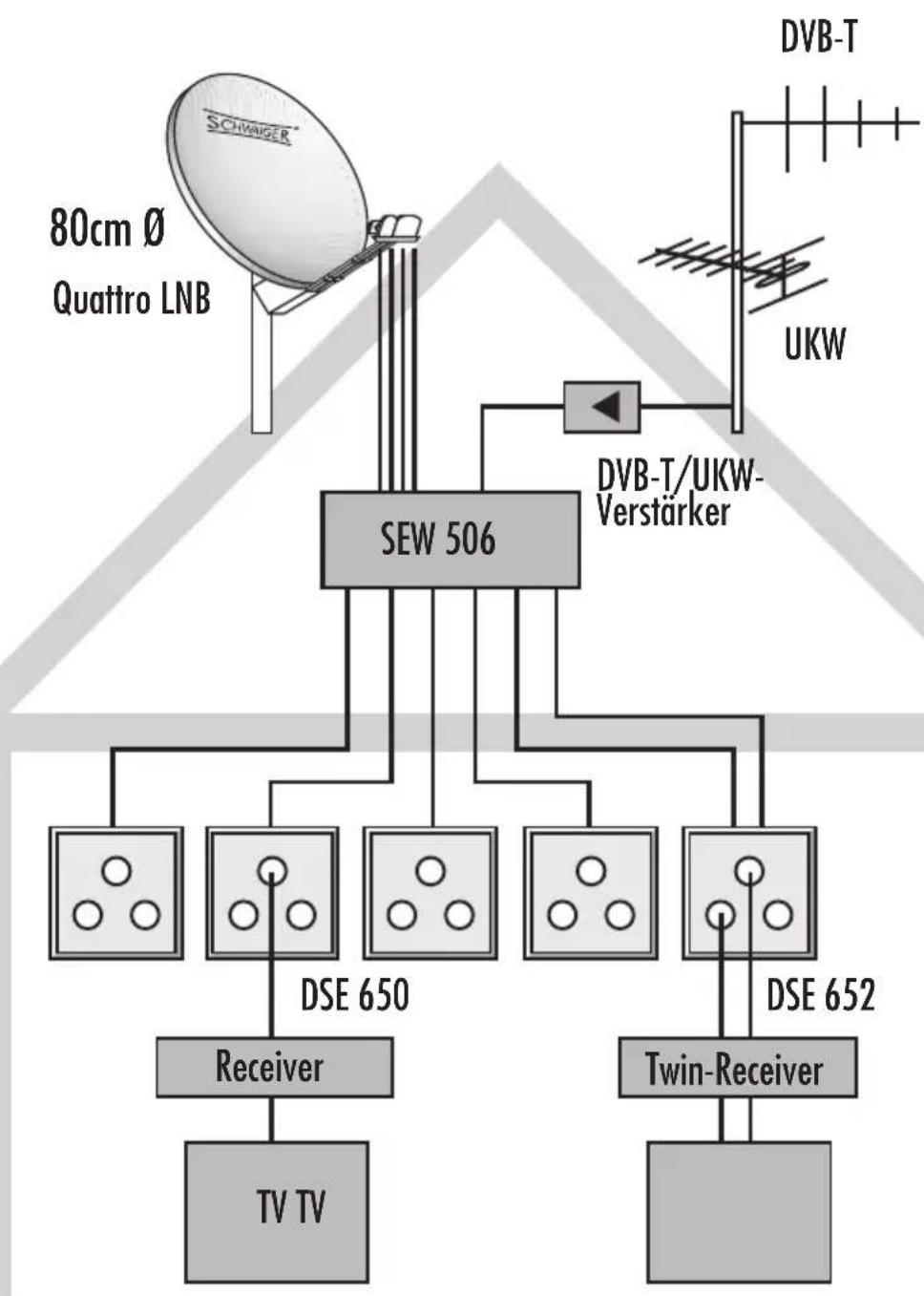

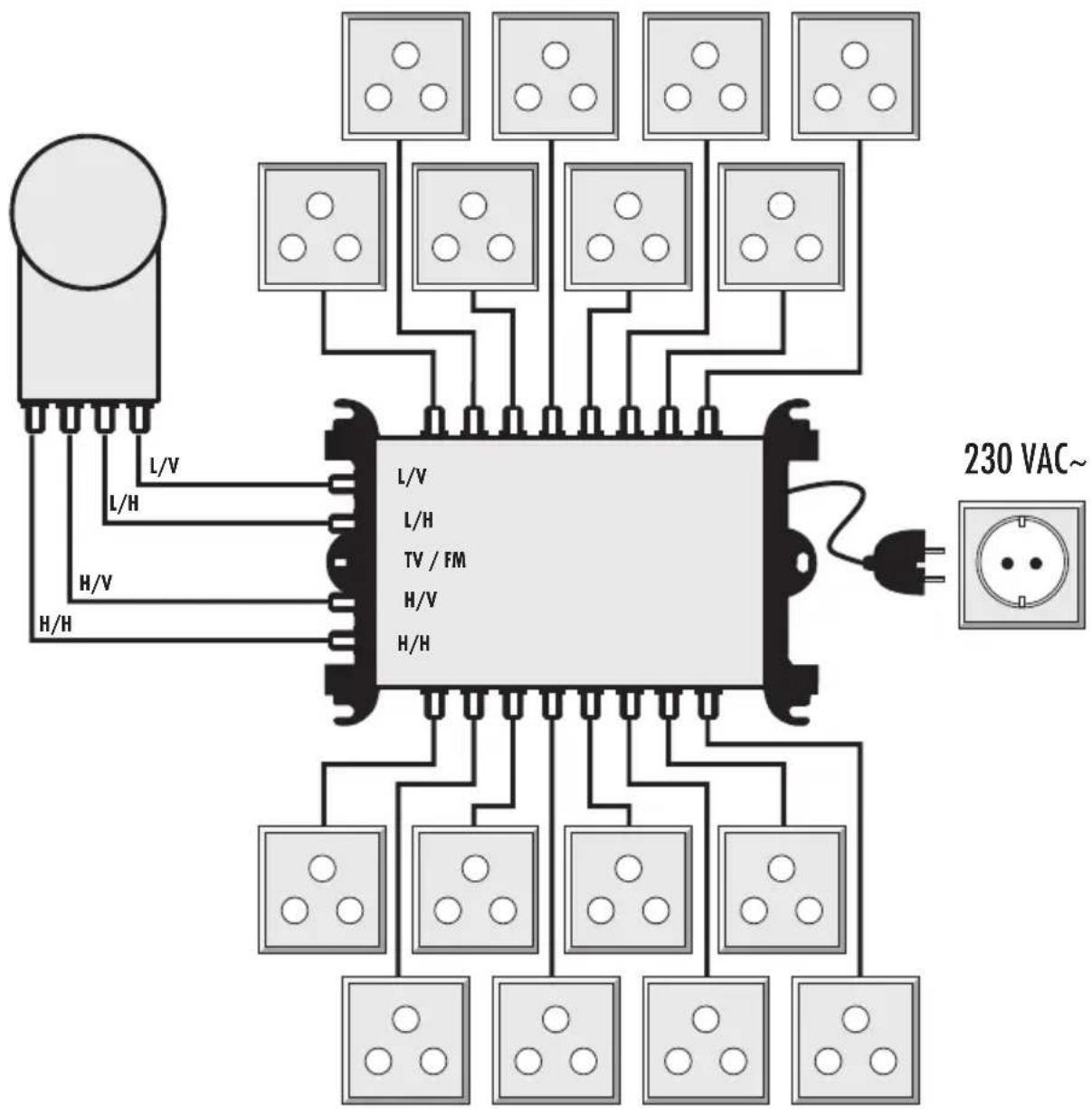

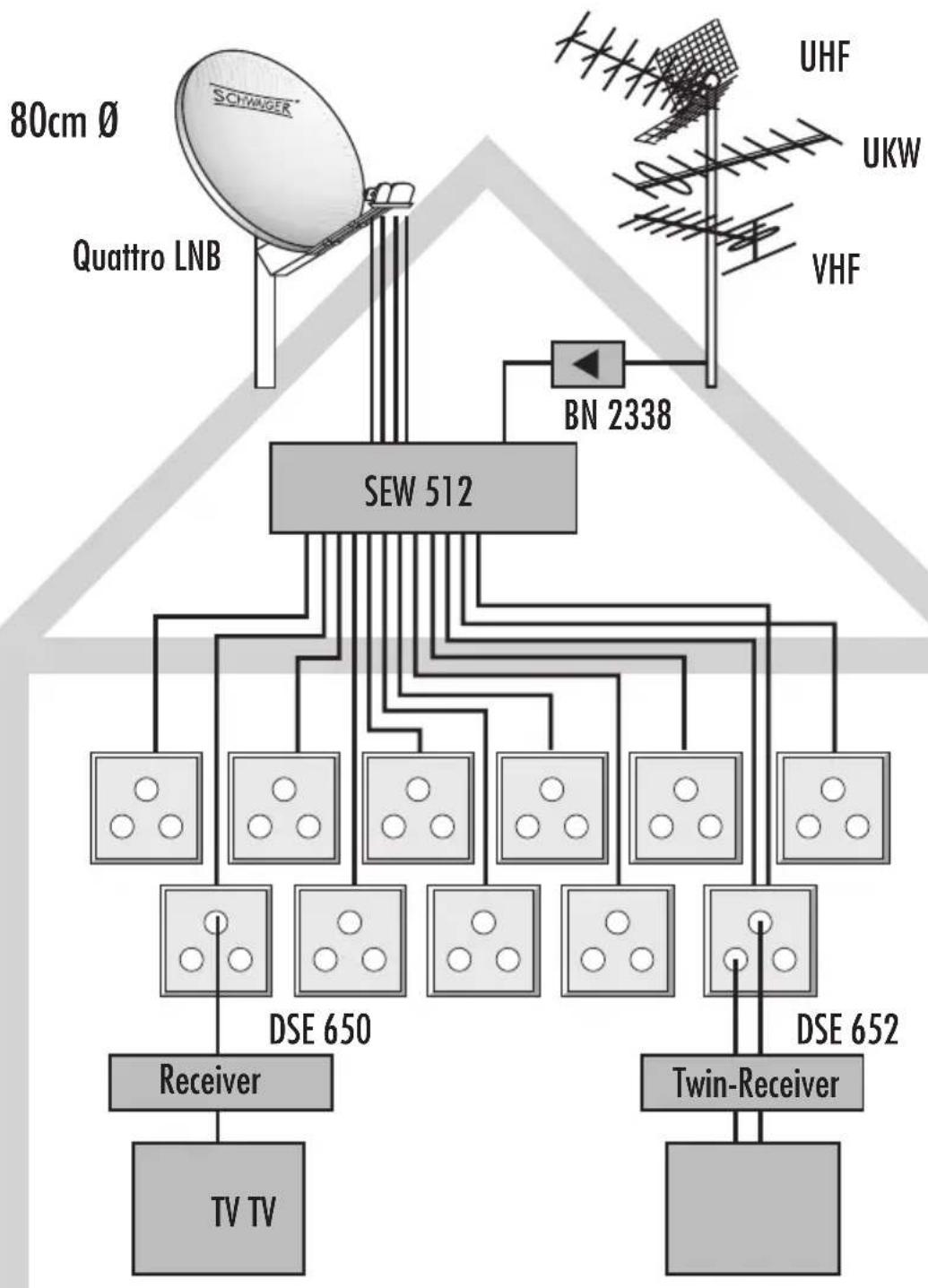

• Der Anlagenaufbau muß eine sternförmige Verteilstruktur vom Multischalter zu den Antennensteckdosen (z.B. Schwaiger DSE 650 bzw. DSE 652) aufweisen, d.h. an jeden Ausgang des Multischalters darf nur ein Receiver angeschlossen werden, für Twin-Receiver werden zwei Zuleitungen benötigt.
• Zur Anlagenverkabelung 75 Ohm Koaxialkabel (z.B. Schwaiger KOX 110) einsetzen.
• Nach Montage der F-Stecker Koaxialkabel auf Kurzschlüsse überprüfen.
  -Es wird empfohlen, alle nicht benützten Ein- und Ausgänge des Multischalters mit 75 Ohm Abschlußwiderständen (z.B. Schwaiger ÜST 8380 201) abzuschließen.

3.4. Montage des Multischalters

Die Montage des Multischalters ist nur in trockenen Räumen, bei ausreichender Belüftung zulässig.

Der Montageuntergrund muß schwer entflammbar sein.

WICHTIG :

Der Multischalter erwärmt sich im Dauerbetrieb bei 25°C Zimmertemperatur stellenweise auf bis zu 55°C, je nach Stromaufnahme des verwendeten LNB-Typs.

3.5. Schutzmaßnahme

Erdung des Multischalters über dessen Erdungsklemme!

4.0. Technische Daten

Geräte	5 auf 6/8/12/16
Anzahl der Ausgänge 6 / 8 12 / 16
Anschlüsse F
SAT
Anzahl der Eingänge 4
Frequenzbereich 950 - 2150 MHz
Durchgang typ. -10...-3dB typ. -13...-6dB
Eingangs - Entkopplung 25 dB
EN 50083-3 (35dB)	100 dBμV
RDF/TV
Anzahl der Eingänge 1
Frequenzbereich 47- 862 MHz
Durchgang typ. -5 dB typ. -10 dB
EN50083-3 (60dB)	typ. 85 dBμV/82dBμV
Eigenstromaufnahme vom Receiver	max. 30 mA
Stromversorgung für LNB	max. 500 mA
Netzanschluß	230 V / 15 Watt max.
Abmessungen	140 / 140 / 180 / 215 x 142 x 40 mm

Für weitere Fragen stehen wir Ihnen gerne zur Verfügung.

Technische Auskunft: Telefon : [phone]

Christian Schwaiger GmbH

Technische Änderungen und Irrtümer vorbehalten.
