SPI9961SET5 - Récepteur satellite Schwaiger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multiswitch satellite
Marque	Schwaiger
Modèle	SPI9961SET5
Nombre d'entrées satellite	4
Nombre d'entrées RDF/TV	1
Nombre de sorties	6, 8, 12 ou 16 selon version
Gamme de fréquences satellite	950 - 2150 MHz
Gamme de fréquences RDF/TV	47 - 862 MHz
Affaiblissement satellite	typ. -10 à -3 dB
Affaiblissement RDF/TV	typ. -5 dB
Découplage d'entrée	25 dB
Consommation interne	max. 30 mA
Alimentation LNB	max. 500 mA
Alimentation secteur	230 V / 15 W max
Dimensions (L x l x H)	140/140/180/215 x 142 x 40 mm
Poids	0,6 kg (estimation)
Connecteurs	F
Instructions d'installation	Montage dans locaux secs et aérés, support ignifuge
Sécurité	Mise à la terre par borne de terre
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Fonctions principales	Distribution de signaux satellite analogiques/numériques et terrestres

FOIRE AUX QUESTIONS - SPI9961SET5 Schwaiger

Comment installer le multiswitch Schwaiger SPI9961SET5 ?

Installez le multiswitch dans un local sec et bien aéré, sur un support difficilement inflammable. Respectez les consignes de sécurité et effectuez une mise à la terre via la borne prévue.

Quels types de LNB puis-je utiliser avec ce multiswitch ?

Il est recommandé d'utiliser une LNB universelle quattro (par ex. Schwaiger SPS 6918). Vérifiez la consommation électrique du LNB car l'alimentation totale ne doit pas dépasser 500 mA.

Comment câbler l'installation ?

Utilisez une structure de distribution en étoile entre le multiswitch et les prises d'antenne. Utilisez des câbles coaxiaux 75 ohms (par ex. Schwaiger KOX 110). Chaque sortie du multiswitch doit être raccordée à un seul récepteur.

Quelle est la consommation électrique maximale pour le LNB ?

L'alimentation LNB fournit un maximum de 500 mA (18 V sur les entrées LNB L/H + H/H). Utilisez exclusivement un bloc d'alimentation Schwaiger d'origine.

Puis-je recevoir des chaînes terrestres avec ce multiswitch ?

Oui, le multiswitch permet de recevoir des canaux terrestres (RDF/TV) via l'entrée dédiée. Les signaux analogiques ou numériques (DVB-T) peuvent être distribués dans le réseau TV.

Que faire si je n'ai pas de signal ?

Vérifiez que les câbles coaxiaux ne sont pas court-circuités et que les connecteurs F sont correctement montés. Assurez-vous que l'alimentation est branchée et que le LNB est compatible. Obturez les entrées/sorties inutilisées avec des résistances de 75 ohms.

Combien de sorties sont disponibles ?

Le multiswitch est disponible en versions avec 6, 8, 12 ou 16 sorties (selon le modèle exact). Les connecteurs sont de type F.

Quelles sont les fréquences supportées ?

Pour les signaux satellite : 950 - 2150 MHz. Pour les signaux terrestres (RDF/TV) : 47 - 862 MHz.

Comment entretenir le multiswitch ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez pas de produits chimiques ou de liquides. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées.

Quelles sont les normes de sécurité à respecter ?

Le multiswitch doit être mis à la terre via la borne de terre prévue. Montez-le dans un endroit sec et aéré. Veillez à ce que le support soit difficilement inflammable.

MODE D'EMPLOI SPI9961SET5 Schwaiger

Instructions de montage pour le multiswitch

Le multiswitch permet la distribution des signaux analogiques et numériques d'une position de satellite ou de quatre niveaux de réception.

Il permet également de recevoir des canaux terrestres, afin par exemple, de diffuser des programmes télévisés analogiques UKW ou régionaux ou numériques (DVB-T) dans le réseau TV.

IMPORTANT : Veuillez lire attentivement le mode d'emploi avant la mise en service du multiswitch et respecter les consignes de sécurité.

1.0. Explications des termes

Canaux analogiques: plage de fréquences „basses“ ou „low“ (gamme de fréquences : 10,70 - 11,70G Hz).

Canaux numériques: plage de fréquences „hautes“ ou „high“ (gamme de fréquences : 11,70 - 12,75 GHz).

Niveau de polarisation vertical (V): type de tension de courant continu. +14 V.

Niveau de polarisation horizontal (H): type de tension de courant continu. +18 V.

Fréquence nominale 22kHz: la fréquence nominale de 0/22 kHz est utilisée pour commuter entre LNB1/low-Band et LNB1/high-Band.

2.0. complet. Commande du multiswitch

La commande du multiswitch s'effectue par les critères de commutation analogiques connus.

- Si le multiswitch est commandé par les critères de commutation analogiques connus 14/18 V et 22 kHz, il est uniquement possible d'accéder à deux gammes de fréquence (LNB1/low - LNB1/high).

3.0. Instructions d'installation

Veuillez respecter les règles de sécurité applicables !

(voir aussi le document ci-joint „Consignes de sécurité importantes“)

3.1. Système d'alimentation / LNB

Pour la réception de programmes analogiques et numériques d'une position SAT, il est possible d'utiliser une LNB universelle quattro (par ex. Schwaiger SPS 6918).

IMPORTANT :

Si d'autres types de LNB sont utilisés, il faut vérifier leur consommation électrique (voir 3.2.) !

3.2. Alimentation électrique des LNB

L'alimentation LNB dispose au total de 500mA max. (18V sur les entrées LNB L/H + H/H)

IMPORTANT: Uniquement utiliser un bloc d'alimentation Schwaiger d'origine!

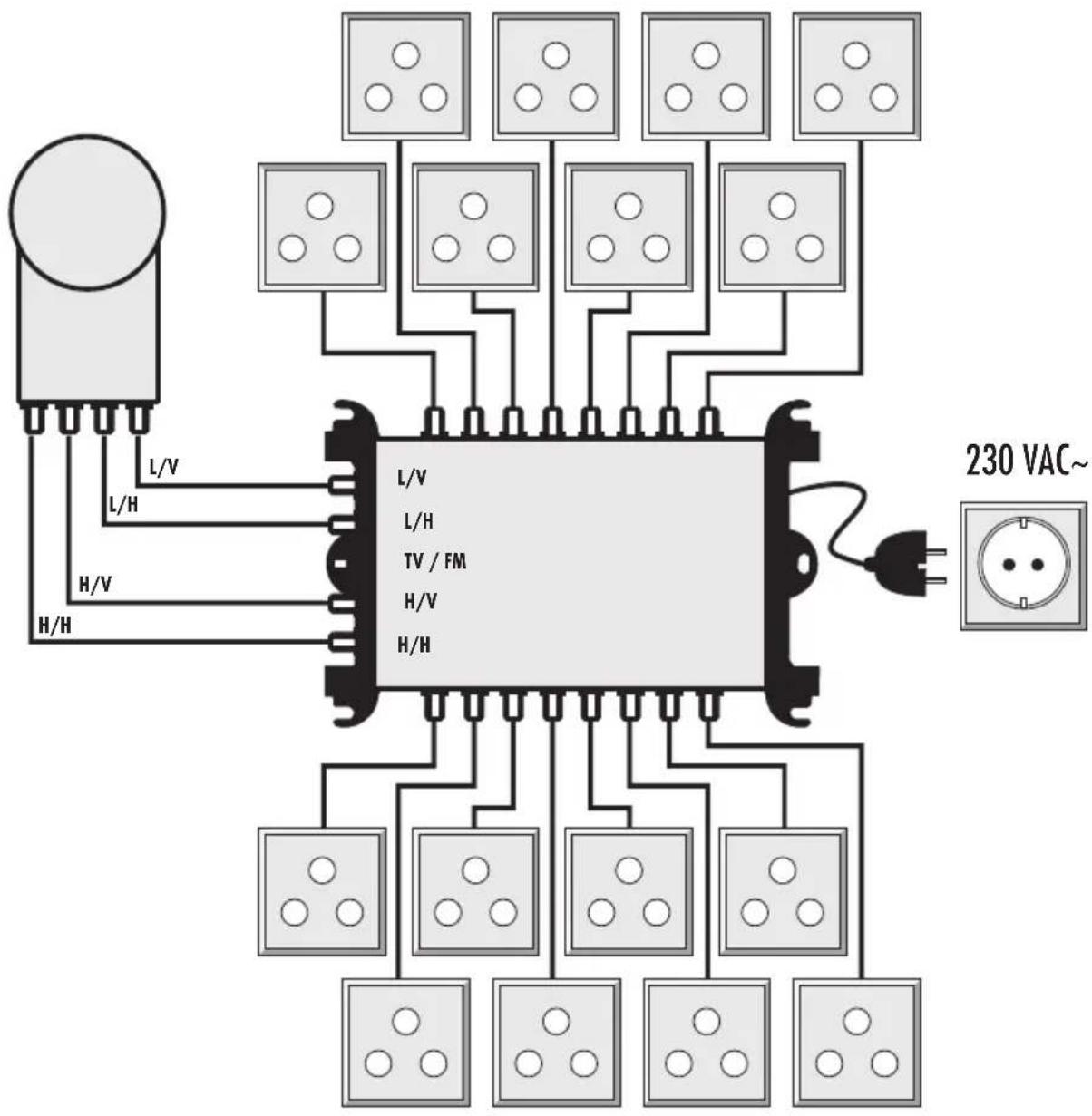

3.4. Câblage de l'installation

• 3.4 L'installation doit être conçue avec une structure de distribution en étoile entre le multiswitch et les prises d'antenne (par ex. Schwaiger DSE 650 ou DSE 652), donc chaque sortie du multiswitch doit uniquement être raccordée à un récepteur et un récepteur Twin requiert deux câbles d'alimentation.
• Le câblage de l'installation doit être réalisé avec des câbles de 75 ohms de type coaxial (par ex. Schwaiger KOX 110).
• Après le montage de la fiche mâle F, vérifier que le câble coaxial ne soit pas court circuité.

3.5. Il est recommandé d'obturer les entrées et sorties inutilisés du multiswitch par des résistances terminales de 75 ohms (par ex. Schwaiger ÜST 8380 201).

3.6. Montage du multiswitch

Le montage du multiswitch est uniquement autorisé dans des locaux secs et suffisamment aérés. Le support de montage doit être difficilement inflammable.

IMPORTANT :

En service ininterrompu à une température ambiante de 25°C, le multiswitch peut s'échauffer jusque 55°C en fonction de la consommation électrique du type de LNB utilisé.

3.7. Protection

Mise à la terre du multiswitch par sa borne de terre !

4.0. Caractéristiques techniques

Multiswitch 5 in 6/8/12/16 out
Nombre de sorties 6 / 8 |	12 / 16
Connecteurs	F
SAT
Nombre d'entrées	4
Gamme de fréquences 950 - 2150 MHz
Type de passage typ. -10...-3dB | typ. -13...-6dB
Découplage d'entrée 25 dB
EN 50083-3 (35 dB) 100 dBμV
RDF/TV
Nombre d'entrées	1
Gamme de fréquences 47-862 MHz
Type de passage typ. -5 dB | typ. -10 dB
EN 50083 - 3 (60dB) typ. 85 dBμV / 82 dBμV
Consommation interne du récepteur max.30 mA
Alimentation électrique pour LNB max. 500 mA
Branchement secteur	230 V / 15 Watt max
Dimensions	140/140/180/215 x 142 x 40 mm

N'hésitez pas à nous contacter si vous avez des questions.

N° téléphone Assistance technique : +49 (0) 91 01/702-299

Sous réserve de modifications techniques et d'erreurs.
