Producttype	Satelliet multiswitch
Merk	Schwaiger
Model	SPI9961SET5
Aantal satellietingangen	4
Aantal RDF/TV-ingangen	1
Aantal uitgangen	6, 8, 12 of 16 afhankelijk van versie
Satellietfrequentiebereik	950 - 2150 MHz
RDF/TV-frequentiebereik	47 - 862 MHz
Satellietverzwakking	typ. -10 tot -3 dB
RDF/TV-verzwakking	typ. -5 dB
Ingangsontkoppeling	25 dB
Intern verbruik	max. 30 mA
LNB-voeding	max. 500 mA
Netvoeding	230 V / 15 W max
Afmetingen (L x B x H)	140/140/180/215 x 142 x 40 mm
Gewicht	0,6 kg (schatting)
Connectoren	F
Installatie-instructies	Montage in droge, goed geventileerde ruimtes, op een brandwerende ondergrond
Veiligheid	Aarding via aardingsklem
Onderhoud en reiniging	Reinigen met een droge doek, geen chemicaliën gebruiken
Belangrijkste functies	Distributie van analoge/digitale satelliet- en terrestrische signalen

Veelgestelde vragen - SPI9961SET5 Schwaiger

Hoe installeer ik de Schwaiger SPI9961SET5 multiswitch?

Installeer de multiswitch in een droge en goed geventileerde ruimte, op een moeilijk brandbare ondergrond. Volg de veiligheidsinstructies en voer een aarding uit via de daarvoor bestemde klem.

Welke soorten LNB kan ik met deze multiswitch gebruiken?

Het wordt aanbevolen een universele quattro LNB (bijv. Schwaiger SPS 6918) te gebruiken. Controleer het stroomverbruik van de LNB, want de totale voeding mag niet hoger zijn dan 500 mA.

Hoe bedraad ik de installatie?

Gebruik een ster-distributiestructuur tussen de multiswitch en de antenneaansluitingen. Gebruik 75 ohm coaxkabels (bijv. Schwaiger KOX 110). Elke uitgang van de multiswitch moet worden aangesloten op één enkele ontvanger.

Wat is het maximale stroomverbruik voor de LNB?

De LNB-voeding levert maximaal 500 mA (18 V op de LNB-ingangen L/H + H/H). Gebruik uitsluitend een originele Schwaiger voeding.

Kan ik met deze multiswitch terrestrische zenders ontvangen?

Ja, de multiswitch maakt het mogelijk om terrestrische kanalen (RDF/TV) te ontvangen via de daarvoor bestemde ingang. Analoge of digitale signalen (DVB-T) kunnen worden gedistribueerd in het tv-netwerk.

Wat moet ik doen als ik geen signaal heb?

Controleer of de coaxkabels niet kortgesloten zijn en of de F-connectoren correct zijn gemonteerd. Zorg ervoor dat de voeding is aangesloten en dat de LNB compatibel is. Sluit ongebruikte in-/uitgangen af met 75 ohm weerstanden.

Hoeveel uitgangen zijn er beschikbaar?

De multiswitch is beschikbaar in versies met 6, 8, 12 of 16 uitgangen (afhankelijk van het exacte model). De connectoren zijn van het type F.

Welke frequenties worden ondersteund?

Voor satellietsignalen: 950 - 2150 MHz. Voor terrestrische signalen (RDF/TV): 47 - 862 MHz.

Hoe onderhoud ik de multiswitch?

Reinig het apparaat met een droge doek. Gebruik geen chemicaliën of vloeistoffen. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

Welke veiligheidsnormen moeten worden nageleefd?

De multiswitch moet worden geaard via de daarvoor bestemde aardingsklem. Monteer hem op een droge, goed geventileerde plaats. Zorg ervoor dat de ondergrond moeilijk brandbaar is.

GEBRUIKSAANWIJZING SPI9961SET5 Schwaiger

Montage instructies voor de multischakelaar 5 in 4/8/12/16 out

Montage instructies voor de multischakelaar

De multischakelaar maakt de distributie van analoge en digitale signalen vanuit een satellietpositie resp. vanuit vier ontvangst niveau's mogelijk.

Deze beschikt over een extra optie om aardse kanalen in te voeden, bijv. voor het integreren van UKG of regionale analoge of digitale (DVB-T) televisieprogramma's in het tv-net.

BELANGRIJKE INFORMATIE : Lees voor gebruik van de multischakelaar de gebruiksaanwijzing zorgvuldig door en neem de vermelde veiligheidswaarschuwingen in acht.

1.0. Terminologie

Analoge kanalen:

Verticaal polarisatievlak (V):

DC spanning type. +14 V

Horizontaal polarisatievlak (H):

DC spanning type. +18 V

Karakteristieke frequentie 22 kHz:

De karakteristieke frequentie 0/22 kHz wordt gebruikt voor het overschakelen van LNB1/low-band naar LNB1/high-band.

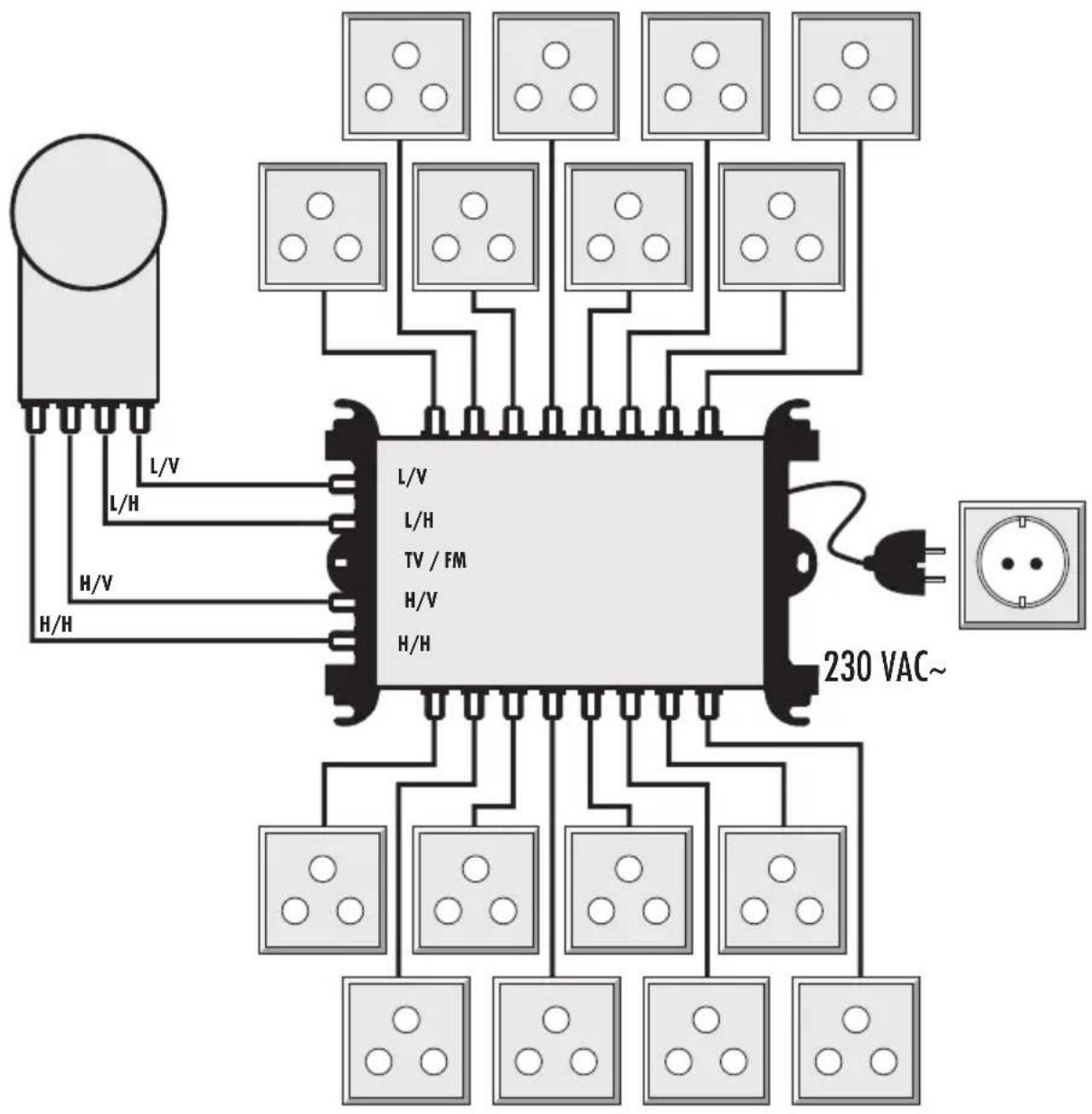

2.0. Besturing van de multischakelaar

De multischakelaar wordt met behulp van de bekende analoge switching criteria bestuurd.

- Bij aansturing van de multischakelaar met behulp van de bekende analoge schakelcriteria 14/18 V en 22 kHz kunnen hierover maximaal twee frequentiebanden geselecteerd worden (LNB1/low - LNB1/high).

3.0. Aanwijzingen voor de installatie

Neem de geldige veiligheidsvoorschriften in acht !

(Zie ook het bijgevoegde informatieblad „Belangrijke veiligheidsvoorwaarden“)

3.1. Voedingssystemen / LNBs

Als voedingssysteem voor de ontvangst van analoge en digitale programma's vanuit een SAT-positie kan een Universal Quattro LNB (b.v. Schwaiger SPS 6918) worden gebruikt.

BELANGRIJKE INFORMATIE :

Neem bij gebruik van andere LNB types de betreffende stroombehoefte in acht (zie 3.2.) !

3.2. Aansluitspanning van de LNBs

De LNBs worden via de netadapter aan de multischakelaar van spanning voorzien.

Gebruik uitsluitend een originele Schwaiger netadapter!

Voor de LNB-voeding zijn in totaal max. 500mA beschikbaar. (18V aan de LNB ingangen L/H + H/H)

3.4. Bekabeling

- 3.4 Installeer de distributie van de multischakelaar naar de antennecontactdozen (b.v.

Schwaiger DSE 650 resp. DSE 652) in vorm van een sternetwerk, d.w.z. op ieder uitgang van de multischakelaar mag alleen één antennecontactdoos worden aangesloten, twin receivers benodigen twee leidingen.

- Gebruik voor de bekabeling 75 Ohm coaxkabels (bijv. Schwaiger KOX 110).

- Controleer, na de montage van de F-stekker, de coaxkabel op kortsluiting.

3.5.

Er wordt aanbevolen alle niet gebruikte in- en uitgangen van de multischakelaar met 75 ohm afsluitweerstanden (b.v. Schwaiger ÜST 8380 201) af te sluiten.

3.6. Montage van de multischakelaar

De montage van de multischakelaar is alleen in droge, goed geventileerde ruimtes toegestaan.

De montage-ondergrond moet zwaar ontvlambaar zijn.

BELANGRIJKE INFORMATIE :

Bij permanent gebruik kan de multischakelaar bij 25°C kamertemperatuur tot en met 55°C verwarmd worden, afhankelijk van de voeding van het gebruikte LNB-type.

3.7. Veiligheidsmaatregel

Aarding van de multischakelaar via de bijbehorende aardklem!

4.0. Technische specificaties

Multischakelaar 5 in 6/8/12/16 out
Aantal uitgangen 6 / 8 | 12 / 16
aansluitingen F
SAT
Aantal ingangen 4
Frequentiebereik 950-2150 MHz
Doorgang typ. -10...-3dB | typ. -13...-6dB
Ingang ontkoppeling 25 dB
EN 50083-3 (35dB) 100 dBμV
RDF/TV
Aantal ingangen 1
Frequentiebereik 47-862 MHz
Doorgang typ. -5 dB | typ. -10 dB
EN 50083 - 3 (60dB) typ. 85 dBμV/82dBμV
Eigen stroomopname van de receiver max. 30 mA
Stroomvoorziening voor LNB	max. 500 mA
Ingangsspanning	230 V / 15 Watt max
Afmetingen	140 / 140 / 180 / 215 x 142 x 40 mm

Mocht u vragen hebben, kunt u met ons contact opnemen.

Technische service: Telefoon : +49 (0) 91 01/702-299

Technische wijzigingen en vergissingen voorbehouden.

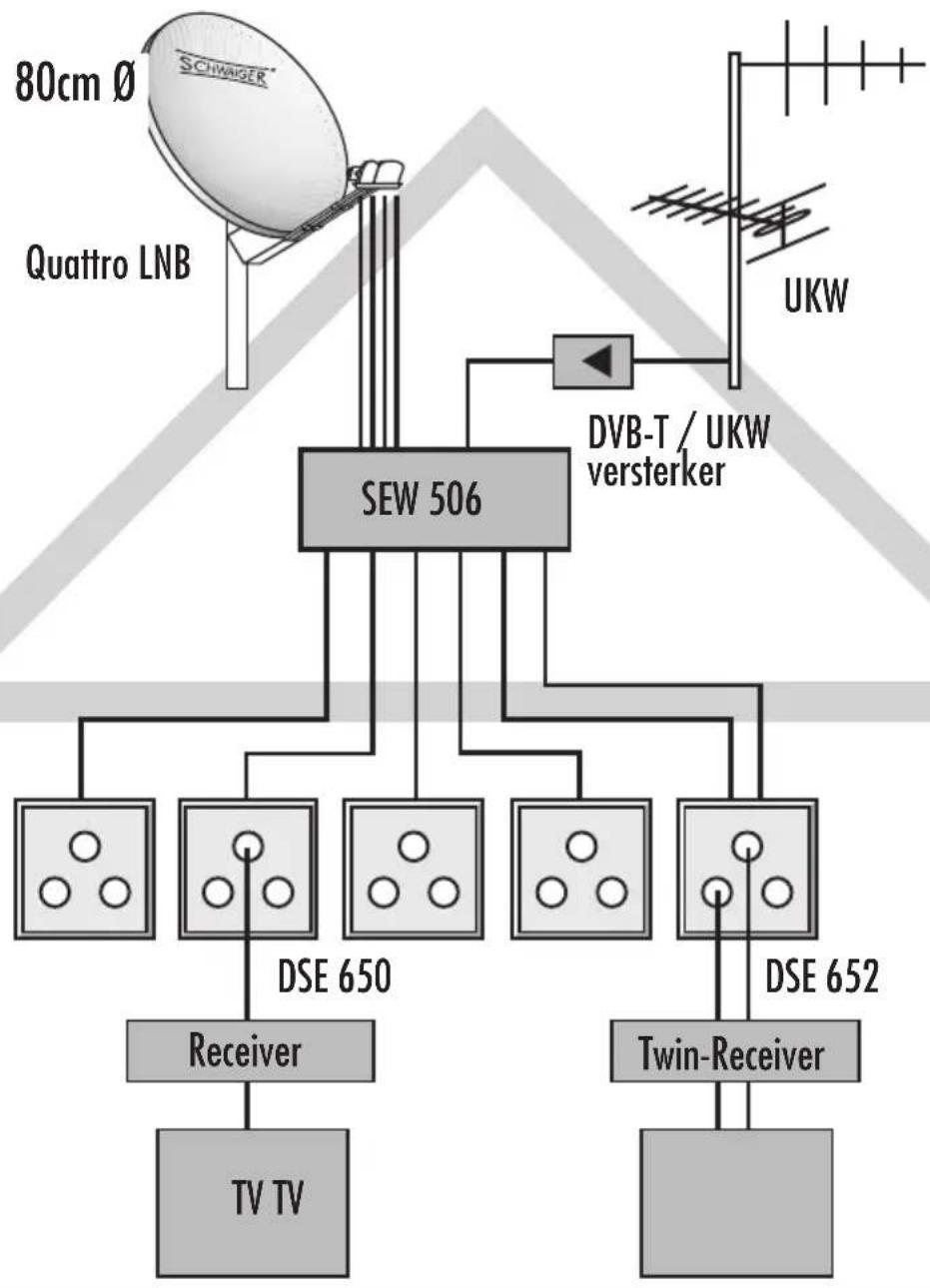

DVB-T

