SPI9961SET5 - Satelitní přijímač Schwaiger - Bezplatný návod k obsluze

Typ produktu	Satelitní multiswitch
Značka	Schwaiger
Model	SPI9961SET5
Počet satelitních vstupů	4
Počet RDF/TV vstupů	1
Počet výstupů	6, 8, 12 nebo 16 podle verze
Satelitní frekvenční rozsah	950 - 2150 MHz
RDF/TV frekvenční rozsah	47 - 862 MHz
Satelitní útlum	typ. -10 až -3 dB
RDF/TV útlum	typ. -5 dB
Vstupní odvazení	25 dB
Vnitřní spotřeba	max. 30 mA
Napájení LNB	max. 500 mA
Síťové napájení	230 V / 15 W max
Rozměry (D x Š x V)	140/140/180/215 x 142 x 40 mm
Hmotnost	0,6 kg (odhad)
Konektory	F
Instalační pokyny	Montáž do suchých a větraných prostor, nehořlavý podklad
Bezpečnost	Uzemnění pomocí zemnící svorky
Údržba a čištění	Čistěte suchým hadříkem, nepoužívejte chemické prostředky
Hlavní funkce	Distribuce analogových/digitálních satelitních a pozemních signálů

Často kladené otázky - SPI9961SET5 Schwaiger

Jak nainstalovat multiswitch Schwaiger SPI9961SET5 ?

Instalujte multiswitch v suché a dobře větrané místnosti na obtížně hořlavý podklad. Dodržujte bezpečnostní pokyny a proveďte uzemnění pomocí určené svorky.

Jaké typy LNB mohu s tímto multiswitchem použít?

Doporučuje se použít univerzální quattro LNB (např. Schwaiger SPS 6918). Zkontrolujte elektrickou spotřebu LNB, protože celkové napájení nesmí překročit 500 mA.

Jak zapojit instalaci?

Použijte distribuční strukturu hvězda mezi multiswitchem a anténními zásuvkami. Použijte koaxiální kabely 75 ohmů (např. Schwaiger KOX 110). Každý výstup multiswitche musí být připojen k jedinému přijímači.

Jaká je maximální spotřeba elektrické energie pro LNB?

Napájení LNB poskytuje maximum 500 mA (18 V na vstupech LNB L/H + H/H). Používejte výhradně originální napájecí adaptér Schwaiger.

Mohu s tímto multiswitchem přijímat pozemní kanály?

Ano, multiswitch umožňuje příjem pozemních kanálů (RDF/TV) přes vyhrazený vstup. Analogové nebo digitální signály (DVB-T) mohou být distribuovány v TV síti.

Co dělat, když nemám signál?

Zkontrolujte, zda koaxiální kabely nejsou zkratovány a zda jsou konektory F správně namontovány. Ujistěte se, že je napájení zapojeno a LNB je kompatibilní. Nevyužívané vstupy/výstupy uzavřete odpory 75 ohmů.

Kolik výstupů je k dispozici?

Multiswitch je k dispozici ve verzích s 6, 8, 12 nebo 16 výstupy (podle přesného modelu). Konektory jsou typu F.

Jaké frekvence jsou podporovány?

Pro satelitní signály: 950 - 2150 MHz. Pro pozemní signály (RDF/TV): 47 - 862 MHz.

Jak udržovat multiswitch?

Čistěte zařízení suchým hadříkem. Nepoužívejte chemické prostředky nebo tekutiny. Ujistěte se, že větrací otvory nejsou ucpané.

Jaké bezpečnostní normy je třeba dodržovat?

Multiswitch musí být uzemněn pomocí určené zemnící svorky. Montujte jej na suchém a větraném místě. Dbejte na to, aby podklad byl obtížně hořlavý.

NÁVOD K OBSLUZE SPI9961SET5 Schwaiger

Montážní pokyny k multipřepínači 5 na 6 / 8 / 12 / 16 out

Návod k instalaci multipřepínače

Multifunkční přepínač umožňuje rozdělení analogických a digitálních signálů z jedné přepínací polohy, popř. ze čtyř přijímacích úrovní.

Poskytuje možnost přidat pozemní kanály do televizního rozvodu, například FM radio, nebo DVB-T.

Rada: Prosím přečtěte si návod pozorně před instalací systému.

1.0 Vysvětlení použitých termínů:

analogové kanály: dolní pásmo (frekvenční rozsah 10.70-11.70 GHz)

digitální kanály: horní pásmo (frekvenční rozsah 11.70-12.75 GHz)

vertikální polarizace (V): stejnosměrné napětí typ. +14 V

horizontální polarizace (H): stejnosměrné napětí typ. +18 V

charakteristická frekvence 22 kHz:

0/22 KHz charakteristická frekvence se používá k přepínání dolního a horního pásma na vstupu LNB1.

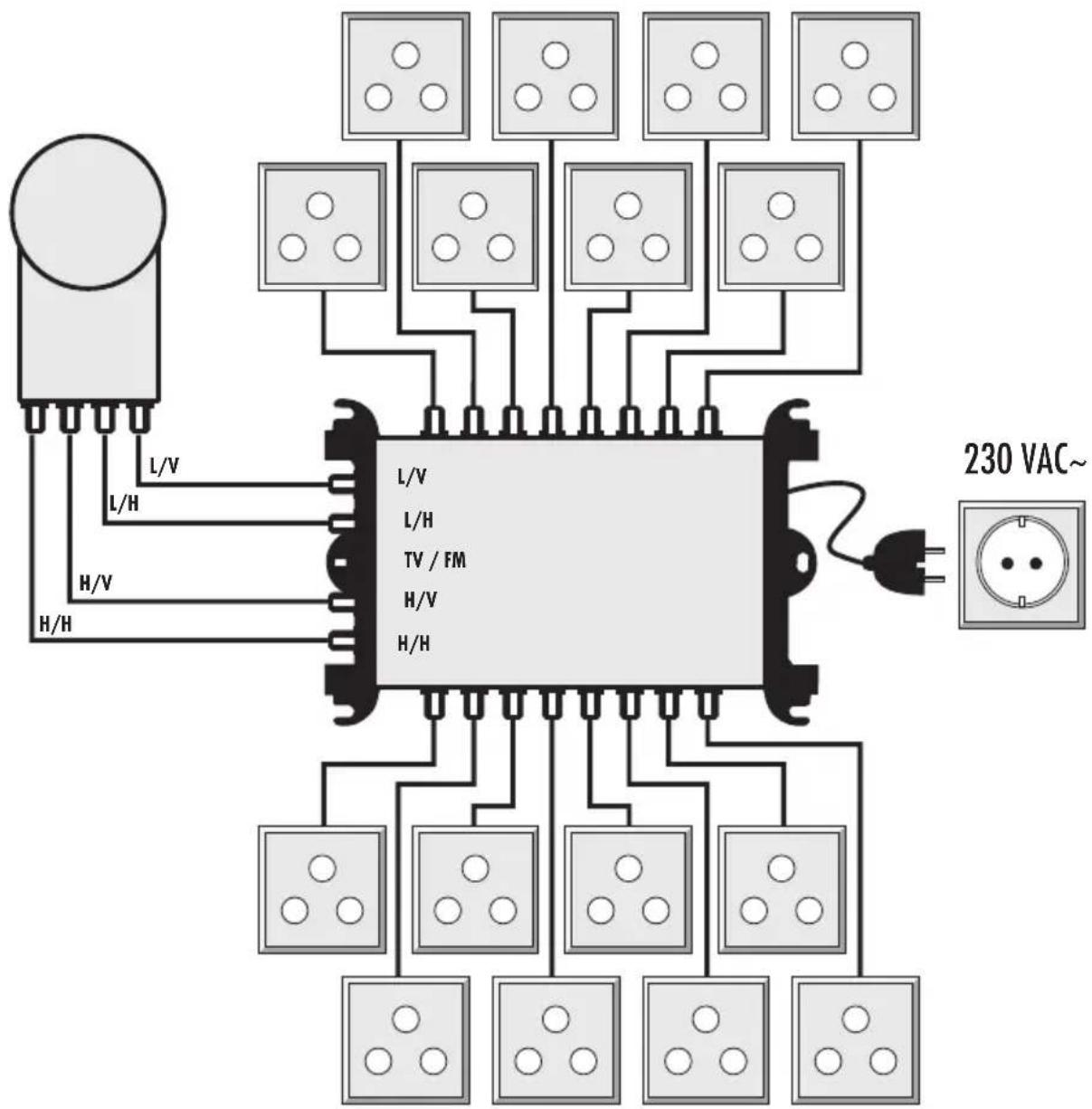

2.0 Ovládání multipřepínače

Ovládání multifunkčního přepínače se provádí přes známá analogická kritéria přepínání.

- pomocí obvyklého analogového způsobu 14/18 V a 22 kHz je možné přístupovat maximálně ke dvěma pásmům (LNB1/dolní pásmo, LNB1/horní pásmo)

Je třeba dodržovat platné bezpečnostní předpisy!

(viz. přiložené „Všeobecné bezpečnostní pokyny“)

3.1 LNB

Jako napájecí systém pro příjem analogických, nebo digitálních programů ze Satelitních pozic může být použit univerzální Quattro-LNB (např. Schweiger SPS 6918)

Upozornění:

Při použití jiných typů LNB berte v potaz jejich proudové požadavky (viz 3.2).

3.2 Napájení LNB

LNB jsou napájeny z napájecího zdroje multipřepínače.

DÜLEZITÉ Pouzívejte jen originál zdroj od firmy Schwaiger!

K napájení LNB je k dispozici celkem max. 500 mA. (18V na vstupu LNB L/H + H/H)

3.4 Kabeláž

Vybudování zafiízení musí mít hvůzdicovou strukturu rozdůlování od multi-funkâního pfiepínaãe k anténním konektorÛm (napfi. Schwaiger DSE 650 popfi. DSE 652), to znamená na kaïdém v'vodu multifunkâního pfiepínaãe musí b't pfiipojen jeden pfiijímaã. Pro Twin-Receiver (dvojit' pfiijímaã) je zapotfiebí dvou pfiívodÛ.

Pro kabeláž použijte kvalitní 75 Ohm koaxiální kabel (napříkad Schwaiger KOX 110).

Ihned po namontování F konektorů prověřte, zda kabeláž není zkratována.

3.5 Doporučuje se veškeré nepoužívané vstupy a výstupy multifunkčního přepínače uzavřít 75 ohmovým uzavíracím odporem (např. Schwaiger ÜST 8380 201).

3.6 Montáž multipřepínače

Multipřepínač musí být instalován do suchého místa s dostatečnou ventilací a na podklad, který není hořlavý.

Upozornění:

V běžném provozu při pokojové teplotě 25°C mohou některé části multipřepínače dosáhnout teploty až 55°C (v závislosti na připojených LNB).

3.7 Ochranné opatření

Multipřepínač musí být uzemněn pomocí zemnící svorky.

4.0 Technické údaje

Objednací číslo 5 na 6/8/12/16
Počet výstupů 6 / 8 | 12 / 16
Konektory	F
SAT
Počet vstupů	4
Frekvenční rozsah 950 - 2150 MHz
Průchod typ. -10...-3dB | typ. -13...-6dB
Oddělení H / V 25 dB
EN 50083-3 (35dB) 100 dBμV
TV/R
Počet vstupů	1
Frekvenční rozsah	47-862 MHz
Průchod	typ. -5 dB | typ. -10 dB
EN 50083-3 (60dB)	typ. 85 dBμV / 82 dBμV
Vlastní odběr proudu z přijímače	max.30 mA
Napájení pro LNB	max. 500 mA
Napájení	230 V / 15 Watt max
Rozměry	140/140/180/215 x 142 x 40 mm

Případné další dotazy k montáži zařízení Vám rádi zodpovíme.

Další informace a výrobky naleznete na internetové adrese www.schwaiger.cz

SCHWAIGER s.r.o.

Nádražní 472 Tel.: [phone] http://www.schwaiger.cz

543 01 Vrchlabí Fax: [phone] e-mail: [e-mail]

Změny a chyby v textu, technické specifikace vyhrazeny.
