Produkttyp	Satelliten-Multischalter
Marke	Schwaiger
Modell	SPI9962SET6
Anzahl SAT-Eingänge	4
Anzahl Ausgänge	6, 8, 12 oder 16 (je nach Version)
Anschlüsse	F-Typ
SAT-Frequenzbereich	950 - 2150 MHz
SAT-Durchgangsdämpfung	typ. -10 bis -3 dB (je nach Ausgang)
SAT-Eingangsentkopplung	25 dB
RDF/TV-Eingang	1 Eingang, Bereich 47-862 MHz
RDF/TV-Durchgangsdämpfung	typ. -5 dB oder -10 dB
Interne Receiver-Stromaufnahme	max. 30 mA
LNB-Stromversorgung	max. 500 mA
Netzversorgung	230 V / 15 W max.
Abmessungen (L x B x H)	140/180/215 x 142 x 40 mm je nach Version
Gewicht	Ca. 0,8 kg
Montage	Trockener und belüfteter Innenraum, schwer entflammbarer Untergrund
Schutz	Erdung über Erdungsklemme
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen, trockenes Tuch verwenden, Feuchtigkeit vermeiden
Sicherheit	Sicherheitshinweise beachten, nur Original-Netzteil verwenden
Ersatzteile und Reparierbarkeit	Standardanschlüsse und -kabel, Reparatur durch Fachmann
Allgemeine Informationen	Entspricht EN 50083-3, verteilt SAT- und terrestrische Signale

Häufig gestellte Fragen - SPI9962SET6 Schwaiger

Wie installiere ich den Schwaiger SPI9962SET6 Multischalter?

Installieren Sie den Multischalter in einem trockenen und belüfteten Raum auf einem schwer entflammbaren Untergrund. Schließen Sie die 75-Ohm-Koaxialkabel der LNBs an die SAT-Eingänge und die Ausgänge an die Receiver an. Verschließen Sie unbenutzte Ein-/Ausgänge mit 75-Ohm-Abschlusswiderständen. Erden Sie das Gerät über die Erdungsklemme.

Welchen LNB-Typ soll ich verwenden?

Verwenden Sie einen universalen Quattro-LNB (z.B. Schwaiger SPS 6918). Stellen Sie sicher, dass der Gesamtstromverbrauch der LNBs 500 mA nicht überschreitet.

Kann ich einen Twin-Receiver anschließen?

Ja, jeder Ausgang des Multischalters entspricht einem Receiver. Ein Twin-Receiver benötigt zwei Versorgungskabel, also zwei separate Ausgänge.

Wie schalte ich zwischen den Frequenzbändern um?

Der Multischalter verwendet die Steuersignale 14/18 V (Polarisation) und 22 kHz (Hoch-/Niederband) zur Bandauswahl. Der Receiver sendet diese Signale über das Koaxialkabel.

Was tun, wenn kein Signal empfangen wird?

Überprüfen Sie die Verkabelung: kein Kurzschluss, F-Stecker fest angezogen. Stellen Sie sicher, dass das Netzkabel eingesteckt ist und das originale Schwaiger-Netzteil verwendet wird. Kontrollieren Sie den LNB-Stromverbrauch (<500 mA).

Wie hoch ist der typische Signalverlust?

Die Durchgangsdämpfung an den SAT-Ausgängen beträgt typisch -10 bis -3 dB je nach Anzahl der Ausgänge. Für den RDF/TV-Eingang beträgt sie -5 oder -10 dB.

Kann ich diesen Multischalter für DVB-T verwenden?

Ja, er verfügt über einen RDF/TV-Eingang (47-862 MHz) zur Verteilung analoger oder digitaler terrestrischer Signale (DVB-T) zusätzlich zu den Satellitensignalen.

Wie schütze ich den Multischalter vor Blitzschlag?

Der Multischalter muss über seine Erdungsklemme geerdet werden. Beachten Sie die örtlichen Sicherheitsvorschriften und verwenden Sie ggf. Überspannungsschutz.

Welches Kabel soll ich verwenden?

Verwenden Sie ein 75-Ohm-Koaxialkabel, z.B. das Schwaiger KOX 110. Stellen Sie sicher, dass es nach dem Anbringen der F-Stecker nicht kurzgeschlossen ist.

Wo finde ich technischen Support?

Kontaktieren Sie den technischen Support von Schwaiger unter +49 (0) 91 01/702-299. Für Ersatzteile wenden Sie sich an einen autorisierten Händler.

BEDIENUNGSANLEITUNG SPI9962SET6 Schwaiger

Montagehinweis zum Multischalter 5 auf 6/8/12/16

Montagehinweise zum Multischalter

Der Multischalter ermöglicht die Verteilung analoger und digitaler Signale von einer

Satellitenposition bzw. von vier Empfangsebenen.

Er hat zusätzlich die Option, terrestrische Kanäle einzuspeisen, um z.B. UKW oder regionale analoge oder digitale (DVB-T) Fernsehprogramme ins TV-Netz mit aufzunehmen.

WICHTIG : Vor Inbetriebnahme des Multischalters die Bedienungsanleitung vollständig durchlesen und die Sicherheitshinweise beachten.

1.0. Begriffserklärungen

analoge Kanäle:

= „unteres“ bzw. „low“ Frequenzband (Frequenzbereich: 10,70 - 11,70 GHz)

digitale Kanäle:

= „oberes“ bzw. „high“ Frequenzband (Frequenzbereich: 11,70 - 12,75 GHz)

vertikale Polarisationsebene (V) : DC-Spannung typ. +14 V

horizontale Polarisationsebene (H) : DC-Spannung typ. +18 V

Kennfrequenz 22 kHz :

Die Kennfrequenz 0/22 kHz wird zum Umschalten von LNB1/low-Band auf LNB1/high-Band verwendet.

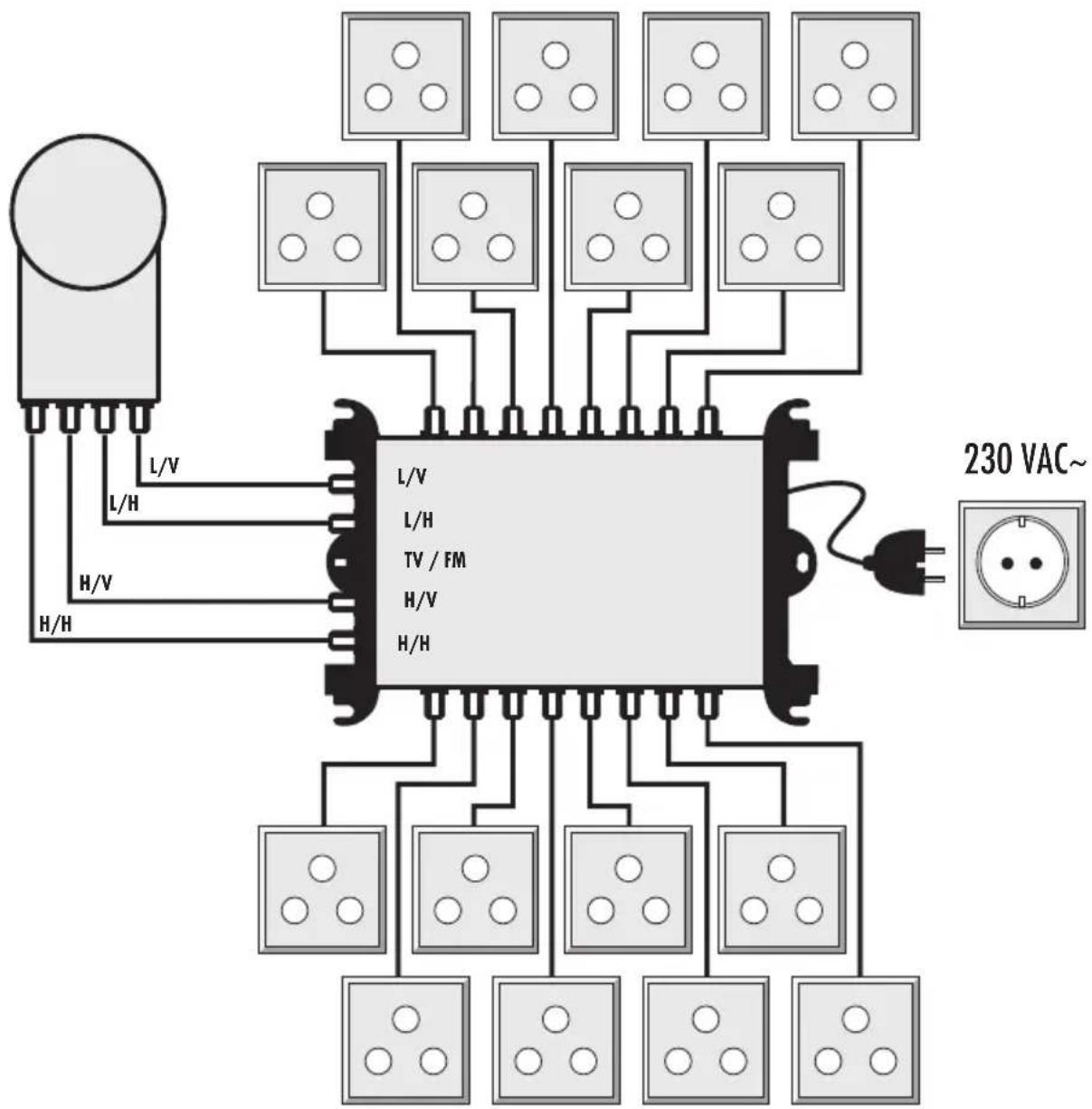

2.0. Steuerung des Multischalters

Die Steuerung des Multischalters erfolgt über die bekannten analogen Schaltkriterien.

Bei Ansteuerung des Multischalters mit den bekannten analogen Schaltkriterien

14/18V und 22khz kann auf max. zwei Frequenzbänder zugegriffen werden

(LNB1/low - LNB1/high).

Bitte beachten Sie die gültigen Sicherheitsbestimmungen!

(siehe auch beiliegendes Merkblatt „Wichtige Sicherheitshinweise“)

3.1. Speisesysteme / LNBs

Als Speisesystem zum Empfang analoger und digitaler Programme aus einer SAT-Positionen kann ein Universal-Quattro-LNB (z.B. Schwaiger SPS 6918) eingesetzt werden.

WICHTIG :

Bei Verwendung anderer LNB-Typen ist auf deren Strombedarf zu achten (siehe 3.2.)!

3.2. Spannungsversorgung der LNBs

Die Spannungsversorgung der LNBs erfolgt über das Netzteil am Multischalter.

Achtung: Nur Original Schwaiger-Netzgerät verwenden!

Zur LNB-Speisung stehen insgesamt max. 500mA zur Verfügung.

(18V an den LNB-Eingängen L/H + H/H)

3.3. Anlagenverkabelung

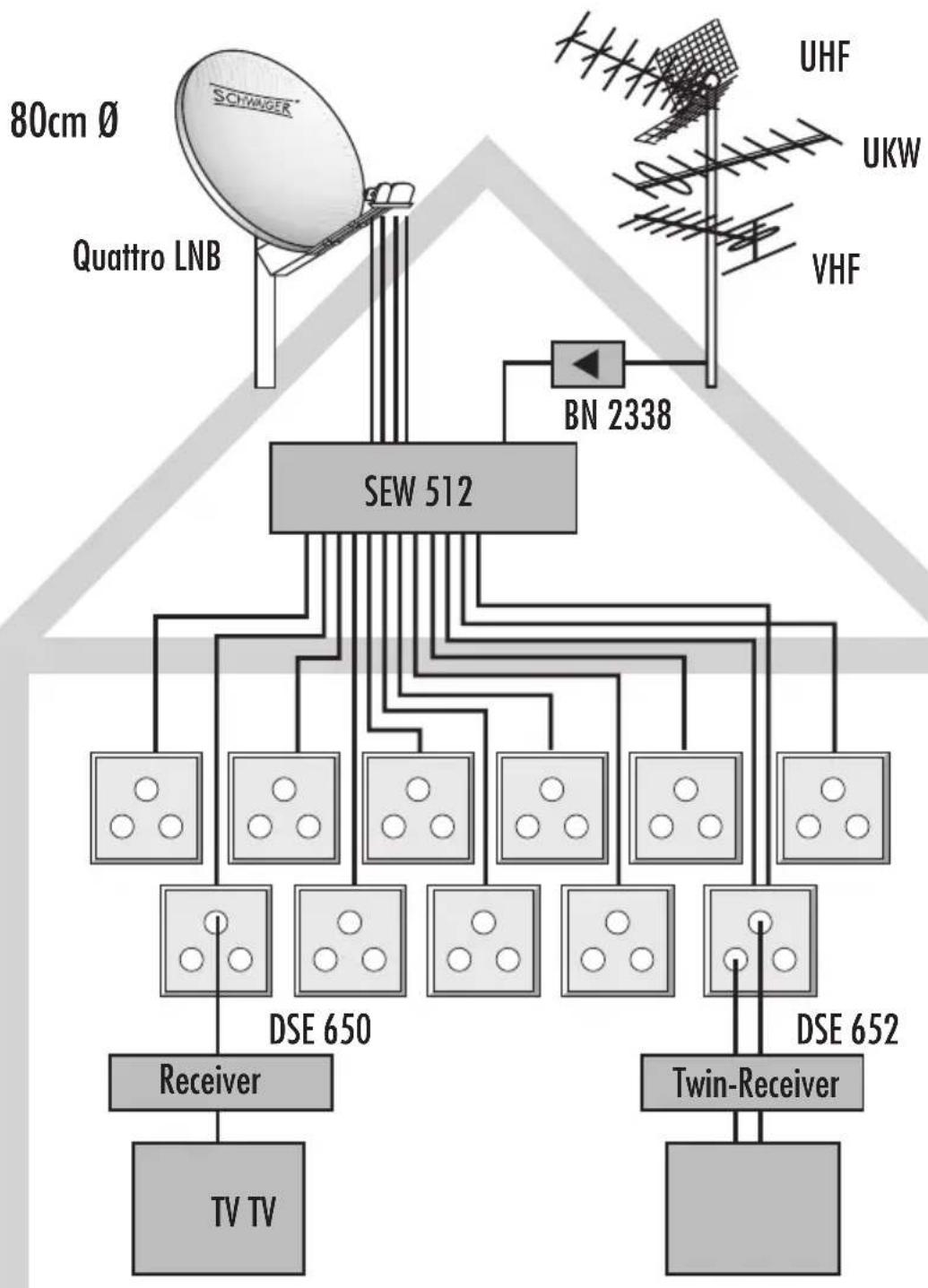

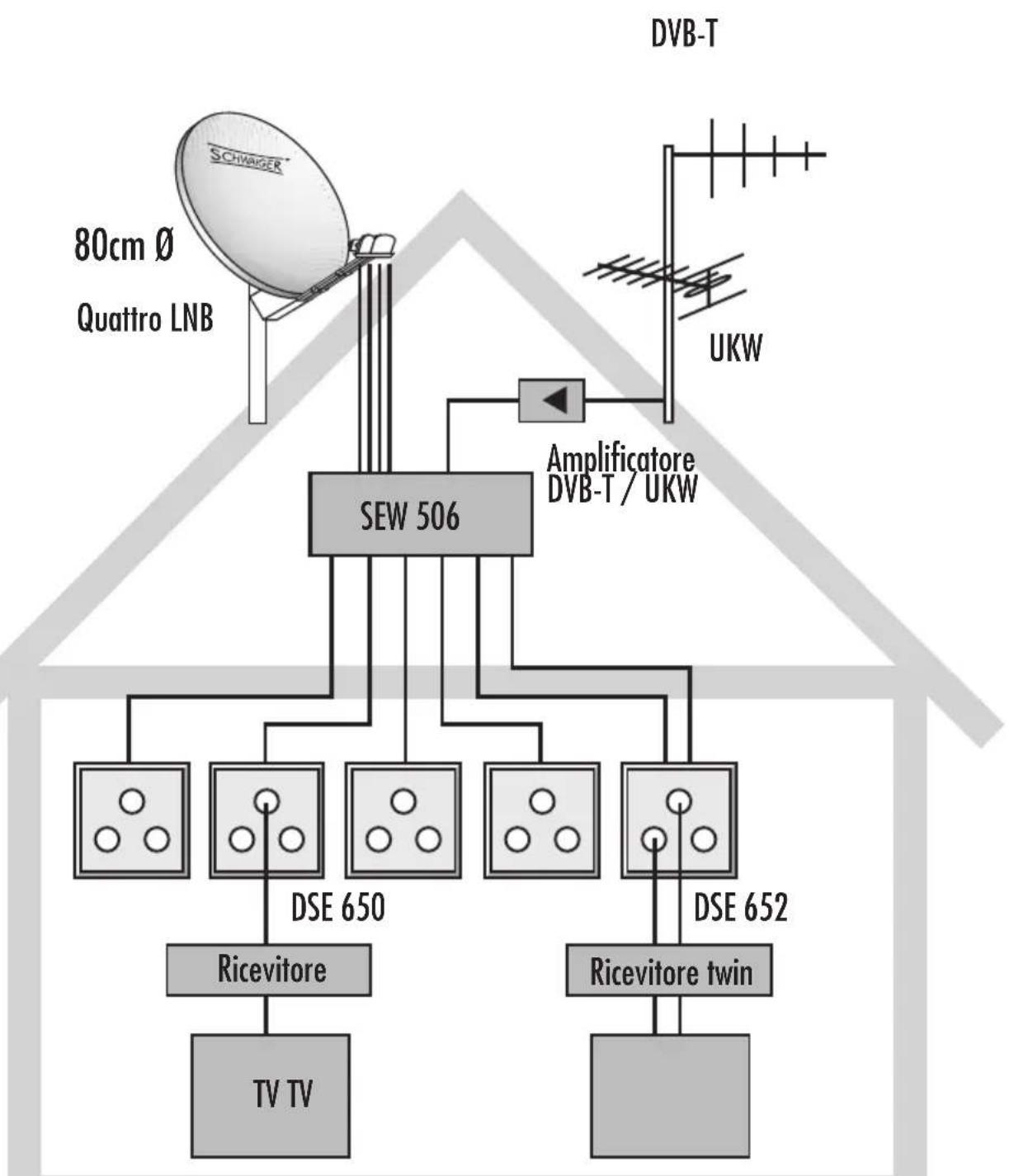

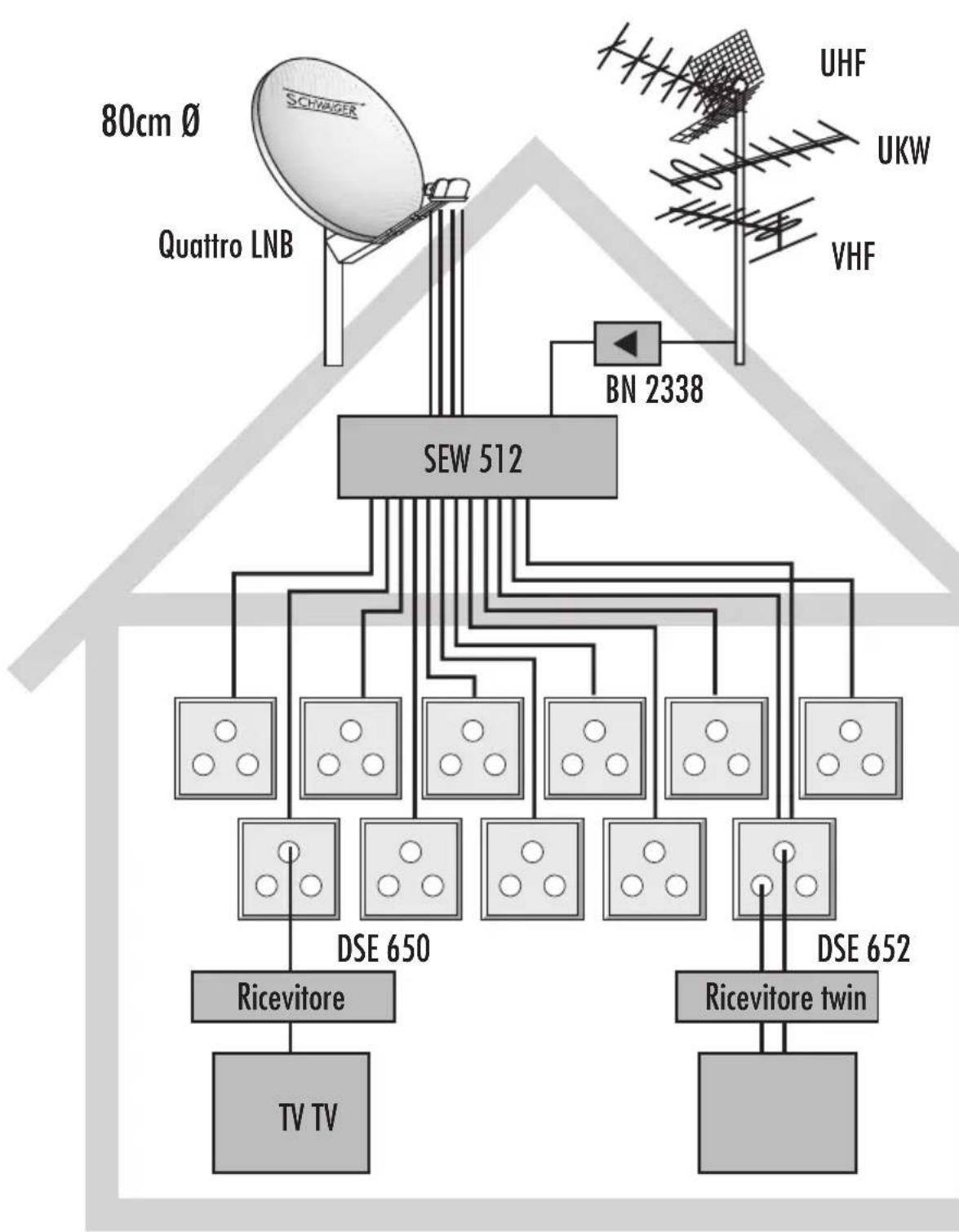

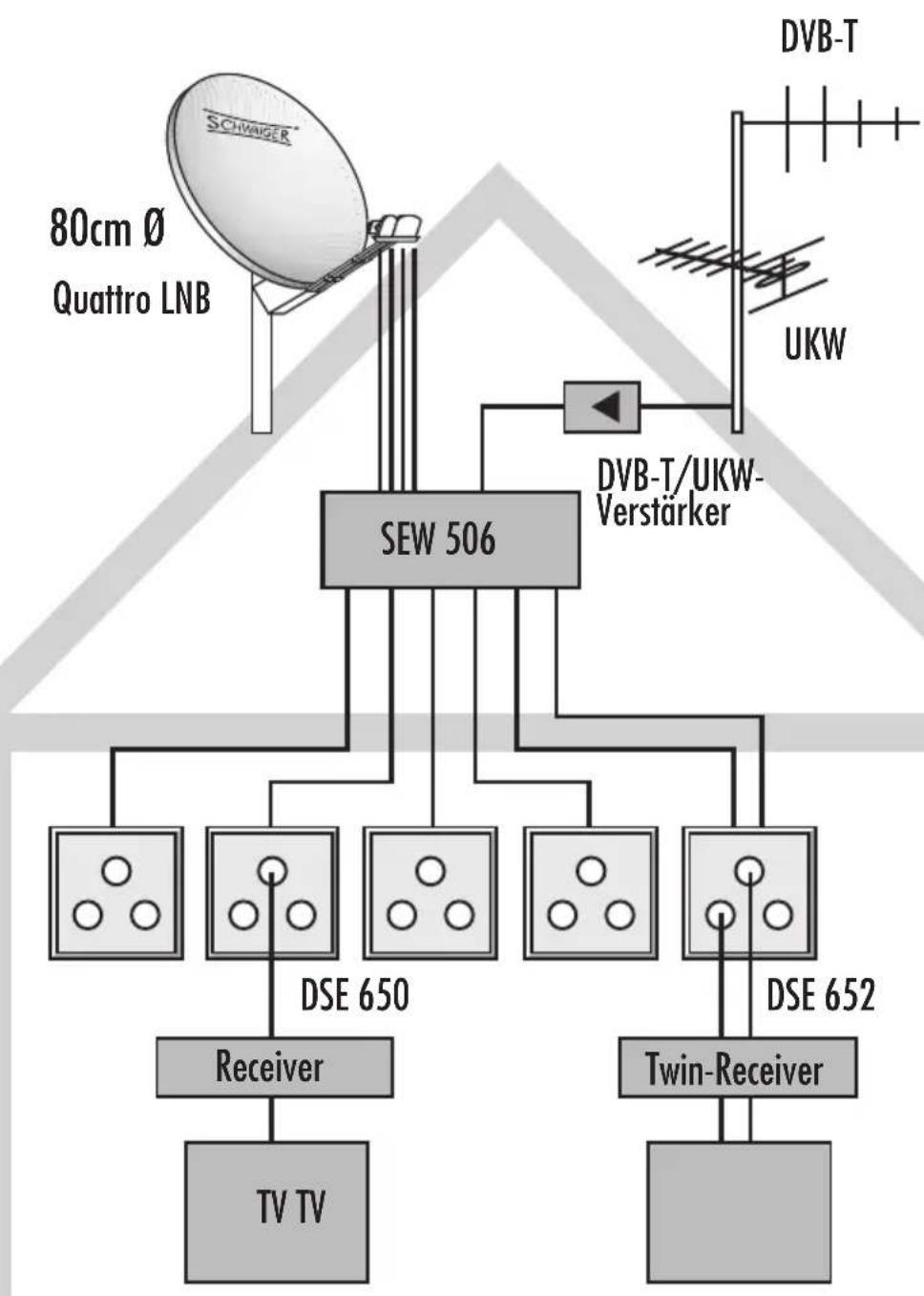

• Der Anlagenaufbau muß eine sternförmige Verteilstruktur vom Multischalter zu den Antennensteckdosen (z.B. Schwaiger DSE 650 bzw. DSE 652) aufweisen, d.h. an jeden Ausgang des Multischalters darf nur ein Receiver angeschlossen werden, für Twin-Receiver werden zwei Zuleitungen benötigt.
• Zur Anlagenverkabelung 75 Ohm Koaxialkabel (z.B. Schwaiger KOX 110) einsetzen.
• Nach Montage der F-Stecker Koaxialkabel auf Kurzschlüsse überprüfen.
  -Es wird empfohlen, alle nicht benützten Ein- und Ausgänge des Multischalters mit 75 Ohm Abschlußwiderständen (z.B. Schwaiger ÜST 8380 201) abzuschließen.

3.4. Montage des Multischalters

Die Montage des Multischalters ist nur in trockenen Räumen, bei ausreichender Belüftung zulässig.

Der Montageuntergrund muß schwer entflammbar sein.

WICHTIG :

Der Multischalter erwärmt sich im Dauerbetrieb bei 25°C Zimmertemperatur stellenweise auf bis zu 55°C, je nach Stromaufnahme des verwendeten LNB-Typs.

3.5. Schutzmaßnahme

Erdung des Multischalters über dessen Erdungsklemme!

4.0. Technische Daten

Geräte	5 auf 6/8/12/16
Anzahl der Ausgänge 6 / 8 12 / 16
Anschlüsse F
SAT
Anzahl der Eingänge 4
Frequenzbereich 950 - 2150 MHz
Durchgang typ. -10...-3dB typ. -13...-6dB
Eingangs - Entkopplung 25 dB
EN 50083-3 (35dB)	100 dBμV
RDF/TV
Anzahl der Eingänge 1
Frequenzbereich 47- 862 MHz
Durchgang typ. -5 dB typ. -10 dB
EN50083-3 (60dB)	typ. 85 dBμV/82dBμV
Eigenstromaufnahme vom Receiver	max. 30 mA
Stromversorgung für LNB	max. 500 mA
Netzanschluß	230 V / 15 Watt max.
Abmessungen	140 / 140 / 180 / 215 x 142 x 40 mm

Für weitere Fragen stehen wir Ihnen gerne zur Verfügung.

Technische Auskunft: Telefon : [phone]

Christian Schwaiger GmbH

Technische Änderungen und Irrtümer vorbehalten.
