| Produkttyp | Satelliten-Multiswitch 5 Eingänge, 6/8/12/16 Ausgänge |
| Marke | Schwaiger |
| Modell | SPI9961SET6 |
| Abmessungen (Version 6 Ausgänge) | 140 x 142 x 40 mm |
| Gewicht (geschätzt) | 300 g |
| Netzteil | 230 V AC, 15 W max |
| Interne Receiver-Stromaufnahme | max. 30 mA |
| LNB-Stromversorgung | max. 500 mA |
| Anzahl SAT-Eingänge | 4 |
| SAT-Frequenzbereich | 950 - 2150 MHz |
| SAT-Durchgangsverlust (6 Ausgänge) | typ. -10 bis -3 dB |
| SAT-Eingangsentkopplung | 25 dB |
| Maximaler SAT-Eingangspegel | 100 dBμV (EN 50083-3) |
| Anzahl RDF/TV-Eingänge | 1 |
| RDF/TV-Frequenzbereich | 47 - 862 MHz |
| RDF/TV-Durchgangsverlust (6 Ausgänge) | typ. -5 dB |
| Maximaler RDF/TV-Eingangspegel | typ. 85 dBμV / 82 dBμV |
| Anschlüsse | F (Buchse) |
| Montage | Innen, trocken, belüftet |
| Maximale Betriebstemperatur | 55 °C (bei 25 °C Umgebung) |
| Schutz | Erdungsklemme |
| Wartung und Reinigung | Mit einem trockenen Tuch reinigen; keine aggressiven Reinigungsmittel verwenden. |
| Sicherheit | Sicherheitshinweise beachten; Erdung erforderlich. |
| Ersatzteile und Reparierbarkeit | Nur Original-Schwaiger-Ersatzteile verwenden; Reparatur durch Fachmann. |
| Allgemeine Informationen | Technische Änderungen und Irrtümer vorbehalten. |
Häufig gestellte Fragen - SPI9961SET6 Schwaiger
Benutzerfragen zu SPI9961SET6 Schwaiger
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Satellitenempfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch SPI9961SET6 - Schwaiger und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SPI9961SET6 von der Marke Schwaiger.
BEDIENUNGSANLEITUNG SPI9961SET6 Schwaiger
Montagehinweis zum Multischalter 5 auf 6/8/12/16

Montagehinweise zum Multischalter
Der Multischalter ermöglicht die Verteilung analoger und digitaler Signale von einer
Satellitenposition bzw. von vier Empfangsebenen.
Er hat zusätzlich die Option, terrestrische Kanäle einzuspeisen, um z.B. UKW oder regionale analoge oder digitale (DVB-T) Fernsehprogramme ins TV-Netz mit aufzunehmen.
WICHTIG : Vor Inbetriebnahme des Multischalters die Bedienungsanleitung vollständig durchlesen und die Sicherheitshinweise beachten.
1.0. Begriffserklärungen
analoge Kanäle:
= „unteres“ bzw. „low“ Frequenzband (Frequenzbereich: 10,70 - 11,70 GHz)
digitale Kanäle:
= „oberes“ bzw. „high“ Frequenzband (Frequenzbereich: 11,70 - 12,75 GHz)
vertikale Polarisationsebene (V) : DC-Spannung typ. +14 V
horizontale Polarisationsebene (H) : DC-Spannung typ. +18 V
Kennfrequenz 22 kHz :
Die Kennfrequenz 0/22 kHz wird zum Umschalten von LNB1/low-Band auf LNB1/high-Band verwendet.
2.0. Steuerung des Multischalters
Die Steuerung des Multischalters erfolgt über die bekannten analogen Schaltkriterien.
Bei Ansteuerung des Multischalters mit den bekannten analogen Schaltkriterien
14/18V und 22khz kann auf max. zwei Frequenzbänder zugegriffen werden
(LNB1/low - LNB1/high).

Bitte beachten Sie die gültigen Sicherheitsbestimmungen!
(siehe auch beiliegendes Merkblatt „Wichtige Sicherheitshinweise“)
3.1. Speisesysteme / LNBs
Als Speisesystem zum Empfang analoger und digitaler Programme aus einer SAT-Positionen kann ein Universal-Quattro-LNB (z.B. Schwaiger SPS 6918) eingesetzt werden.
WICHTIG :
Bei Verwendung anderer LNB-Typen ist auf deren Strombedarf zu achten (siehe 3.2.)!
3.2. Spannungsversorgung der LNBs
Die Spannungsversorgung der LNBs erfolgt über das Netzteil am Multischalter.
Achtung: Nur Original Schwaiger-Netzgerät verwenden!
Zur LNB-Speisung stehen insgesamt max. 500mA zur Verfügung.
(18V an den LNB-Eingängen L/H + H/H)

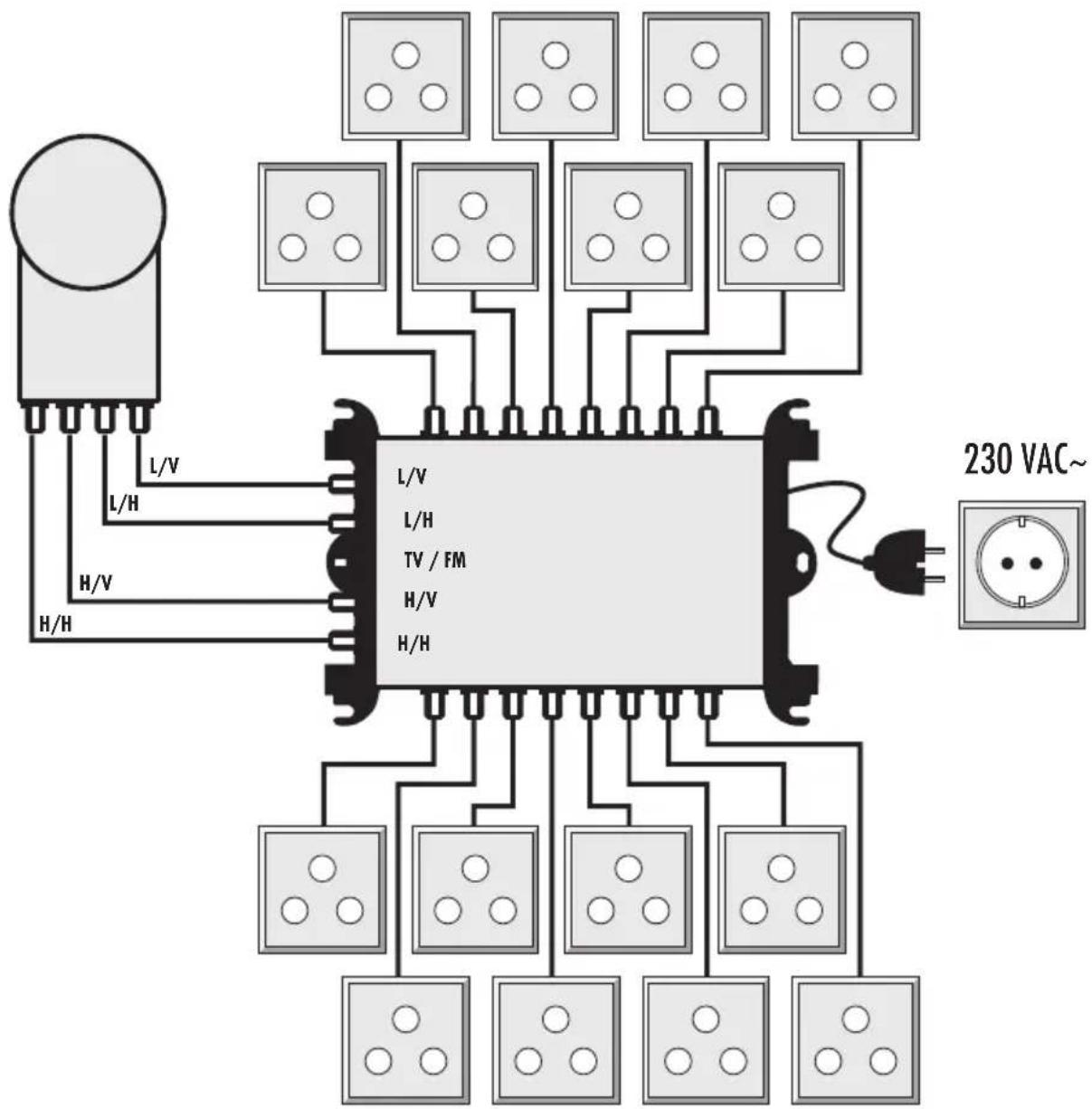

3.3. Anlagenverkabelung
- Der Anlagenaufbau muß eine sternförmige Verteilstruktur vom Multischalter zu den Antennensteckdosen (z.B. Schwaiger DSE 650 bzw. DSE 652) aufweisen, d.h. an jeden Ausgang des Multischalters darf nur ein Receiver angeschlossen werden, für Twin-Receiver werden zwei Zuleitungen benötigt.
- Zur Anlagenverkabelung 75 Ohm Koaxialkabel (z.B. Schwaiger KOX 110) einsetzen.
- Nach Montage der F-Stecker Koaxialkabel auf Kurzschlüsse überprüfen.
-Es wird empfohlen, alle nicht benützten Ein- und Ausgänge des Multischalters mit 75 Ohm Abschlußwiderständen (z.B. Schwaiger ÜST 8380 201) abzuschließen.
3.4. Montage des Multischalters
Die Montage des Multischalters ist nur in trockenen Räumen, bei ausreichender Belüftung zulässig.
Der Montageuntergrund muß schwer entflammbar sein.
WICHTIG :
Der Multischalter erwärmt sich im Dauerbetrieb bei 25°C Zimmertemperatur stellenweise auf bis zu 55°C, je nach Stromaufnahme des verwendeten LNB-Typs.
3.5. Schutzmaßnahme
Erdung des Multischalters über dessen Erdungsklemme!
4.0. Technische Daten
| Geräte | 5 auf 6/8/12/16 | |
| Anzahl der Ausgänge 6 / 8 12 / 16 | ||
| Anschlüsse F | ||
| SAT | ||
| Anzahl der Eingänge 4 | ||
| Frequenzbereich 950 - 2150 MHz | ||
| Durchgang typ. -10...-3dB typ. -13...-6dB | ||
| Eingangs - Entkopplung 25 dB | ||
| EN 50083-3 (35dB) | 100 dBμV | |
| RDF/TV | ||
| Anzahl der Eingänge 1 | ||
| Frequenzbereich 47- 862 MHz | ||
| Durchgang typ. -5 dB typ. -10 dB | ||
| EN50083-3 (60dB) | typ. 85 dBμV/82dBμV | |
| Eigenstromaufnahme vom Receiver | max. 30 mA | |
| Stromversorgung für LNB | max. 500 mA | |
| Netzanschluß | 230 V / 15 Watt max. | |
| Abmessungen | 140 / 140 / 180 / 215 x 142 x 40 mm | |
Für weitere Fragen stehen wir Ihnen gerne zur Verfügung.
Technische Auskunft: Telefon : +49 (0) 91 01/702-299
Christian Schwaiger GmbH
Technische Änderungen und Irrtümer vorbehalten.

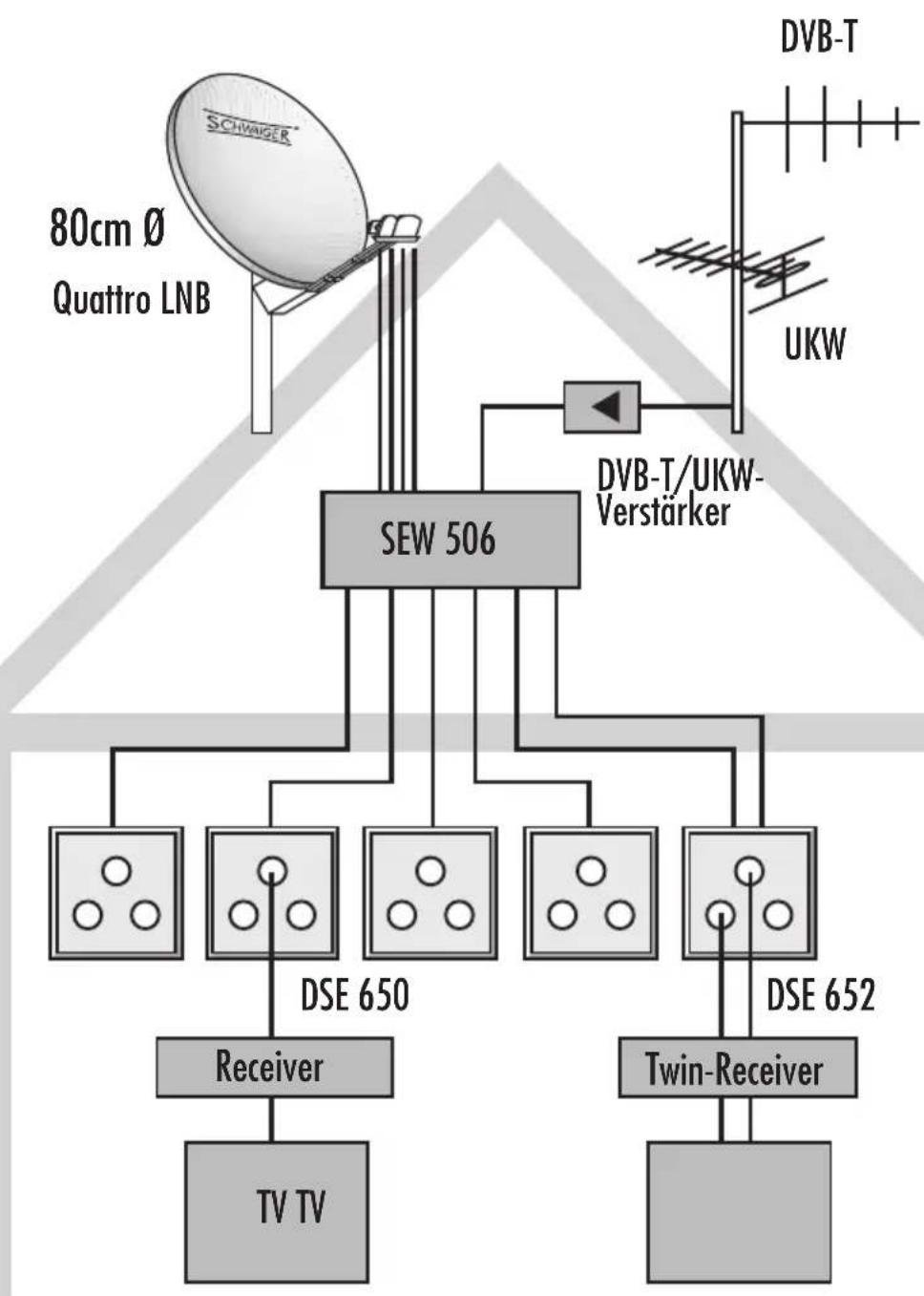

style_DSE_650["DSE 650"] fill:#ccc,stroke:#333
style_DSE_652["DSE 652"] fill:#ccc,stroke:#333
Christian Schwaiger GmbH
Christian Schwaiger GmbH

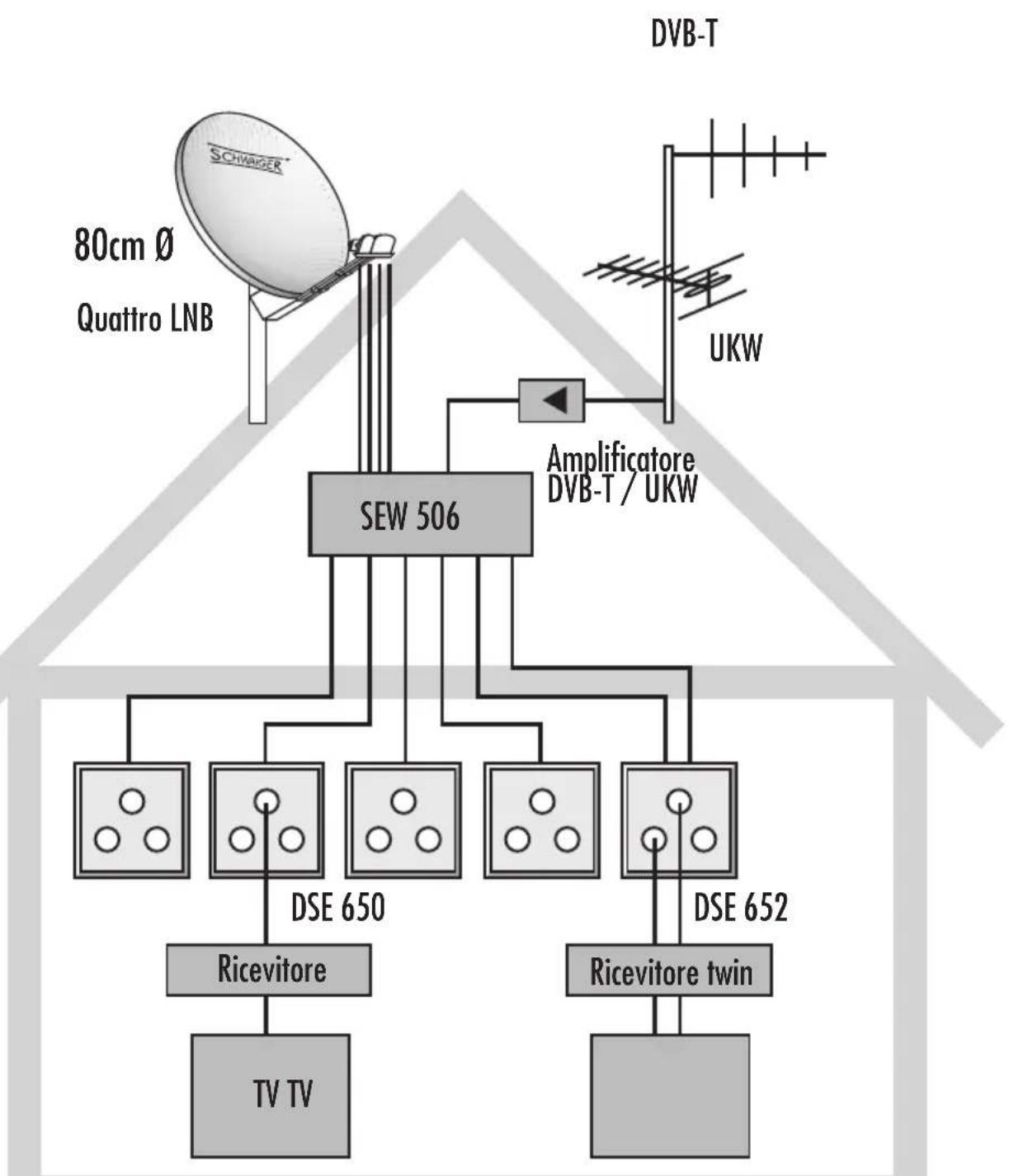

„lage“ resp. „low“ frequentieband (frequentiebereik: 10,70 - 11,70 GHz)
Digitale kanalen:
„hoge“ resp. „high“ frequentieband (frequentiebereik: 11,70 - 12,75 GHz)
Christian Schwaiger GmbH
Würzburger Straße 17
D-90579 Langenzenn/Germany
www.schwaiger.de
