| Type product | Industriële bandschuurmachine met chassis |
| Merk | Fein |
| Model | GIMS 756 |
| Beoogd gebruik | Schuren van metalen oppervlakken op de vloer (behalve magnesium) beschermd tegen weersinvloeden |
| Voeding | Driefasig, 400 V / 220 V, 50/60 Hz (volgens schema) |
| Opgenomen vermogen (P1) | 7,5 kW (schatting) |
| Onbelast toerental (n) | 3000 t/min |
| Bandsnelheid (v0) | Niet gespecificeerd in de handleiding |
| Bandlengte (l1) | Niet gespecificeerd in de handleiding |
| Bandbreedte (l2) | 75 mm (schatting op basis van het model) |
| Gewicht (volgens EPTA) | 150 kg (schatting) |
| Afmetingen (L x B x H) | Niet gespecificeerd in de handleiding |
| Geluidsdrukniveau (LpA) | 94 dB(A) onder belasting (onzekerheid 4 dB) |
| Geluidsvermogensniveau (LwA) | 100,5 dB(A) onder belasting (onzekerheid 2,5 dB) |
| Noodstop | Ja, rode knop (20) |
| Vonkbescherming | Ja, verstelbaar (9) |
| Zijbescherming | Ja (15) |
| Hoogteverstelling | Kruk (4) en diepte-aanslag |
| Bandcentrering | Stervijs (11) |
| Bandspanning | Spanhendel (16) en grofinstelvijs (17) |
| Smering | Dagelijks op gemarkeerde punten, maandelijks op smeernippel (24) |
| Reiniging van ventilatieopeningen | Regelmatig met perslucht |
| Gangbare reserveonderdelen | Schuurband, beschermscherm |
| Garantie | Conform wettelijke voorschriften + FEIN fabrikantsverklaring |
| Normen | CE, UKCA |
Veelgestelde vragen - GIMS 756 Fein
Gebruikersvragen over GIMS 756 Fein
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Industriële schuurmachine in PDF-formaat gratis! Vind uw handleiding GIMS 756 - Fein en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GIMS 756 van het merk Fein.
GEBRUIKSAANWIJZING GIMS 756 Fein
Vertaling van de oorspronkelijke gebruiksaanwijzing.

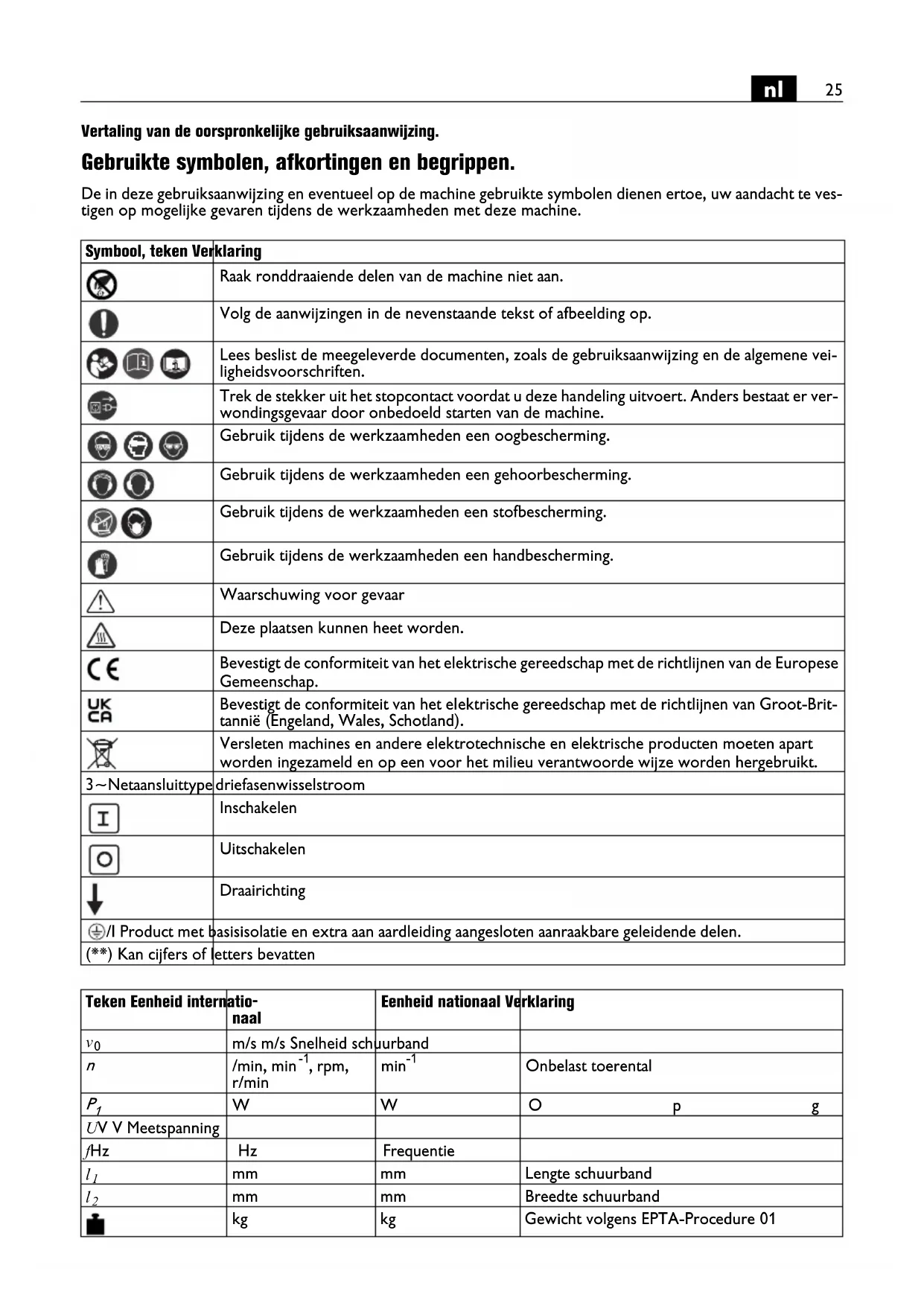

Gebruktete symbolen, afkortingen en begrippen.
De in deze gebruiksaanwijzing en eventueel op de machine gebruike symbolen dienen ertoe, uw aandacht te vestigen op möglichke bevarenijdens de werkzaamheden met deze machine.
| Symbol, teken Verk | klaring |
| Raak rondraaiende delen van de machine nicht aan. | |
| Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. | |
| Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. | |
| Trek de stekker uit het stopcontact voordat u deze handeling UITvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van de machine. | |
| Gebruikijdens de werkzaamheden een oogbescherming. | |
| Gebruikijdens de werkzaamheden een gehoorbescherming. | |
| Gebruikijdens de werkzaamheden een stofbescherming. | |
| Gebruikijdens de werkzaamheden een handbescherming. | |
| Waarschuwing voor gevaar | |
| Dezeplaaten+kunnen heet worden. | |
| Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. | |
| Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Britannie (Engeland, Wales, Schotland). | |
| Versleten machines en andere elektrotechnische en elektrische producten要去 apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. | |
| 3~Netaansluiittype | driefasenwisselstroom |
| I | Inschakelen |
| O | Uitschakelen |
| ↓ | Draairichting |
| +/l Product met basisisolatie en extra aan aardleiding aangesloten aanraakbare geleidende delen. | |
| (**) Kan cijfers of letters bevatten | |
| Token Eenheid interna- naal | Eenheid nationaal Verklaring | ||
| \( v_0 \) | m/s m/s Snelheid schurband | ||
| n | /min, min-1, rpm,r/min | min-1 | Onbelast toerental |
| \( P_1 \) | W | W | O p g |
| UV V Meetspanning | |||
| fHz | Hz | Frequentie | |
| \( l_1 \) | mm | mm | Lengte schuurband |
| \( l_2 \) | mm | mm | Breedte schuurband |
| kg | kg | Gewicht volgens EPTA-Procedure 01 | |
| Token Eenheid interna- naal | Eenheid nationaal Verklaring |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 |
Voor uwveiligheid.
Gebruik deze machine Niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemeine verilgheidsvoorschriften" (documentnummer 3 41 30 054 06 1) grondig hebft gelezen en dig hebelt begrepen, inclusief de afbeeldingen, spe-cies en verilgheidsregels.
Neem ook de geldende nationale voorschriften voor elektrische verilgheid en de wettelijkke maatregelen ter bescherming van de werknemer in acht.
Het Niet in acht nemen van de veiligheidsvoorschriften in de genoemde documentatie kan tot een elektrische schok, brand en/of ernstig letsel leiden.
Bewaar de gebruiksaanwijzing voor later gebruik en geef deze door aan de volgende gebruiker of eigenaar van de machine.
Bestemming van de machine.
De bandschuurmachine met onderstel is bestemd voor het schuren van metalen vloeroppersvlakken (behalte magnesium) met de door FEIN toegelaten schuurbanden in een gegen weersinvloeden beschermde omgeving.
Bijzondere veiligheidsvoorschriften.
Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor-bescherming, werkhand Schoenen of een speciaal schort datkleine slijp-en materiaaldeeltjes tegen houdt. Uw ogen要去en worden beschermd gegen wegliegende deeltjes die bij verschillende toepassin-gen ontstaan. Een stof- of adembeschermingsmasker要去 het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
Verzeker u er voor het inschakelen van dat alle span-hendels aan het onderstel goed+zijn vastgedraaid.
Wanneer de machineijdens de werkzaamheden plot-seling omlaag beweegt, kan dit tot ernstige ongevallen leiden.
Werk alleen op horizontale oppervlakken. Op schuine oppervlakken kunt u de controle over de machine verliezen.
Geleid de verlangkabelijdens de werkzaamheden alsijd weg van deplaats waar u werkt. Als er over het netsnoer worden gereden, het snoer bekneld raakt of beschadigd worden, bestaat het gevaar van een elektrische schok.
Controleer vór aansluiting op het stroomnet dat de bandschuurmachine uitgeschakeld is (toets „0" op de veiligheidsschakelaar要去 ingedrukt zich). Verbind de
verlengkabel met de stekker (21).Trek de verlengkabel door de kabelvoering (22).
Draag bij de werkzaamheden geen losse kleding of sie-raden en draag lang haar Niet los. Losse voorwerpen kunnen ondanks de veiligheidsvoorzieningen door bewegende delen worden meegenomen en tot verwondingen leiden.
Gebruik geen versleten, ingescheurde of ernstig beschadigde schuurbanden. Ga zorgvuldig met deschuurbanden om en bewaar deze volgens de aanwijzingen van de fabrikant. Knik de schuurbanden Niet.
Beschadigde schuurbanden können stukscheuren, weggeslingerd worden en_iemand verwonden.
Gebruik geen schuurbanden of ander toebehoren dat Niet speciaal door de fabrikant is ontwikkeld of vrijgegeven. Een veilig gebruik is Niet alleen geveven door hetfeit dat een schuurband of toebehoren op uw machine past.
Gebruik alkijd de veriligeidsvoorzieningen die zich op de machine bevinden. De veriligeidsvoorzieningen要去en goed op de machine gemonteerd zijn, zodate een maximum aan veriligeid worden bereikt. De veriligeidsvozieningen要去en de bediener beschermen gegen rondvliegende schuurdeeltjes en onbedoelde aanraking met de schuurband.
Let op, brand- en explosiegevaar! Bij het schuren van metalen (zoals aluminium) ontstaat stof dat brandhaar of explosief kan+zijn. Gebruik de machine Niet in de buurt van brandbare materialen.Vonken hunnen deze materialen ontsteken.
Let erop dat er geen personen door wegvliegende vonden in gevaar worden gebracht. Verwijder brandbare materialen uit de buurt. Bij het schuren van metaal ontstaan wegvliegende vonden.
Let erop dat andere Personen zich op een veilige afstand bevinden van deplaats waar u werkt. Ledereen die de werkomgeving betreedt,要去 persoonlijke beschemende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen können wegliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
Het bewerkte oppervlak kan zeer heet worden. Raak het Niet met uw hand aan.
Raak nooit de lopende schuurband aan. Er bestaat verwondingsgevaar.
Druk in gevaarlijke situations onmiddelijk op de veiligheidsuitschakelknop. De machine loopt maximaal 50 seconden UIT.
Reinig regelmatig de ventilatieopengen van de machine. De motorventilator zuijt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gezaren veroorzaken.
De stekker van de machine mag alleen door een vakman voor elektricitieit worden gemonteerd. De aardaansluiting in het stopcontact moet met deveiligheidsaarding van het stroomnet verbonden zijn.
Trek bij onderhoud en reparations de stekker uit het stopcontact. Als de machine onbedoeld worden ingeschakeld, kan dit tot ernstig letsel leiden.
Laat de elektrische verilgheid van de machine overeenkomstig de wettelijk bepalingen regelmatig controlen. Bij machines die nicht worden nagezien, bestaat het gevaar van een elektrische schok.
Controleer voor de eerste ingebruinkeming de draai-richting van de motor. Bij een verkeerde draairichting kan het werkstuk worden weggeslingerd en ongevallenveroorzaken. De draairichting mag alleen worden omgekeerd door eenvakman voor elektricitieit.
Ga bij het inschakelen van de machine nooit vlak naast de schuurband staan en LASTAndere personen daar nooit staan. De schuurband kan breken en ernstig letselveroorzaken.
Omgang met gevaarlijke stoffen
Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materiailen, verfoplosmiddelen, houtbeschemingsmiddelen en aangroeiwering voor watervoertuigen kan bij Personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de blootstelling. Gebruik een op de vrijkomende stofsoort afgestemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman.
Houtstof en lichtmetaalstof, hate mensels van schuurstof en chemische stoffen{kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken.Voorkom wegliegende vonden in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmaterial. Maak het stofreservoir op tijd leeg.Neem de bewerkingsvoorschriften van de fabrikant van het material en de in uw land geldige voorschriften voor de te bewaren materialen in acht.
In een oogopslag.
1 Vastzetschroeven
2 Sturstang
3 Vastzetschroef
4 Zwengel voor hoogte-instelling bandschuurmachine
5 Schroef voor diepteaanslag
6 Schroef voor hoogteanslag
7 Zwengel voor instelling hefkracht
8 Kruisknop voor paralleinstelling
9 Vonkenbescherming
10 Vleugelschroeven vonkbescherming
11 Kruisknop fijninstelling bandloop
12 Aandrijfschijf
13 Contactschijf
14 Schroef voor zijdeksel
15 Zijdeksel
16 Spanhendel
17 Schroeven voor groinfstelling van bandspanning
18 Aan/uit-schakelaar
19 Toerentalomschakeling (alleen 2H-modellen)
20 Veiligheidsuitschakelknop
21 Stekker
22 Kabelgeleiding
23 Ventilateopeningen
24 Smeernippel
25 Plaatje
Installingen.
Trek alsijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.
Sturstang instellen (afbeelding 3).
Draai de vier schroeven (1) los en stel de stuurstang (2) op de gewenste werkhoogte in. Draai alle schroeven in deze positie vast.
Schuurafname instellen (afbeeldingen 1/4).
Stel de bandschuurmachine met de kruisknop (3) ongeveer op werkhoogte in.
Stel met de zwengel (4) de afstand:tussen schuurband en oppervlakte in. De schuurafname kan ook tijdens de bewerking worden ingesteld.
Diepteaanslag instellen (afbeeldingen 1/5).
De schroef (5) losdraaien.
Stel met de zwengel (4) de bandschuurmachine op de maximaal te bereiken schuurafname in.
Zet de diepteaanslag met de schroef (5) in deutsche stand vast.
Hogteanslag instellen (afbeelding 6).
Draai de stuurstang omhoog, zodate de bandschuurmachine omhoog beweegt.
Met de schroef (6) kan de zwenkhoogte worden ingesteld.
Hefkracht instellen (afbeeling 7).
Met de zwengel (7) kan de vereiste hefkracht worden ingesteld.
Stel de hefkracht zo in dat de bandschuurmachine Licht lopend omlaag kan worden bewogen en bij het omhoog bewegen of bij onderbrekingen van de werkzaamheden vanzelf in de bovenste positie worden vastgehouden.
Parallelliteit instellen (afbeelding 8).
Voor een gelijkmatige schuurafname is het nodig dat de schuurband parallel aan het oppervlak loopt.
Stel de bandloop met de kruisknop (8) in.
Vonkbescherming (9) instellen (afbeelding 1)
Draai de beiden vleugelschroeven (10) los en stel de vonkbescherming (9) zo in dat de schuurband zo ver möglichk afgedekt is.
Draai de vleugelschroeven wee vast.
Bandloop fijn afstellen.
Schakel de machine slechts kort in en controller de bandloop.
Stel de bandloop met de kruisknop (11) in het midden als de schuurband maar rechts of maar links beweegt.
Als de bandloop nicht in het midden kan worden ingesteld:
Reinig de aandrijfschijf (12) en de contactschijf (13) met perslucht.
Controleer de aandrijfschijf en de contactschijf op slijtage, verrorming en gebruiksschade. Laat beschadigde delen onmiddelijk verrangen.
Schurband verrangen.
Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.
Draai de schroef (14) los en klap het zichdeksel (15) omlaag.
Draai de hendel (16) omlaag om de spanvoorziening te ontlasten.
Verwijder de oude schuurband.
Let op de aanduiding van de looprichting aan dechterzijde van de
schuurband voordat u de neue schuurband aanbrengt. Deze moet overeenkomen met de draairichting van het aandrijfwiel.
Leg de schuurband tegelijkkertijd op de aandrijfschijf (12) en de contactschijf (13).
Draai de hendel (16) omhoog om de schuurband te spannen.
Als u de schuurband Niet voldoende kunt spannen, moet de spanvoorzie- ning opniew worden ingesteld.
Draai beide schroeven (17) los, verplaats de spanvoorziening en draai de schroeven weer vast.
Sluit de zichdeksel (15) en draai de schroef (14) weer vast.
Monteer de schuursteun (7) en de spanenbak (8).
Controller de spleteafstand van de schuursteun.
Schakel de machine in en stel de bandloop af.
Gebruiksvoorschriften.
Inschakelen:
Toets, "I" (18) indrukken.
Uitschakelen:
Druk de toets, 0^ (18) in.
Inschakelen: (alleen 2H-modelen)
Schakelaar ^ ^ (18) indrukken.
Uitschakelen: (alleen 2H-modellen)
Schakelaar ^ ^ (18) indrukken.
De machine loopt na het uitschakelen ca. 50 secondenuit.
Veiligheids-uit-toets [20]:
Druk in gevaarlijke situatuies op de rodeooduitschakelknop om de machine uit te schakelen.
Toerental omschakelen (19) (alleen 2H-modelen)
Schakelaarstand 1: laag toerental
Schakelaarstand 2:hoog toerental
Het toerental mag alleen verwijl de machine stilstaat met de schakelaar (19) worden omgeschakeld.
Bveiliging gegen overbelasting.
Bij een aanhoudend hoge belasting gedurende een lange periode worden de machine uitgeschakeld. Na een afkoeltijd van ca. 15 minutes is de machine weer gereed voor gebruik.
Tips voor de werkzaamheden.
Beweeg het onderstel maar deplaats die u wilt bewerken.
Schakel de bandschuurmachine in en trek de sturstanghendel in de werkstand.
Geleid de bandschuurmachine met gelijkmatige snelheid over het te schuren oppervlak.
Zwenk de stuurstang na beeingding van de werkzaamheden omhoog en schakel de bandschuurmachine uit.
Geluidsemissiewaarden.
Onbelast Iopen Schuren
Gemeten A-gewogen
emissiegeluidsdrukni
veau op de werkplek LpA
(re 20~ Pa ,in decibel80,5 94
Onzekerheid K_pA in
decibel 4 4
Gemeten A-gewogen
geluidsvermogenniveau
Z_wA (re 1 pW), in decibel 90 100,5
Onzekerheid K_wA , in
decibel 2,5 2,5
Onbelast Iopen Schuren
Bedrijfscondities
Toerental (per minuut) 3000 3000
Material - ST 37
Afmeting-8x40
Schurband
GRIT by Fein 36Z
OPMERKING: De som van gemeten emissiewaarde en bijbehorende onzekerheid vormt de bovengrens van de waarden die bij metingen können optreden.
Gehoorbescherming gebruiken!
Meetwaarden bepaald volgens de in aanmerking komende productnorm (zie de LASTe pagina van deze gebruiksaanwijzing).
Onderhoud en klantenservice.
Reparaties mogen alleen door een vakman volgens de geldende voorschriften worden uitgevoerd.
Voor reparatiewerkzaamheden adviseren wij de FEIN-klantenservice, de bij FEIN aangesloten werkplaatsen en de FEIN-vertegenwoordigingen.
Als de aansluitkabel van de machine beschadigd is,要去\ deze worden verrangen door een specialaar voor\ bestemde aansluitkabel, verkrijgbaar bij de FEIN-klantenservice.
De actuèle onderdelenlijst van deze machine vindt u op www.fein.com.
Dagelijks onderhoud
Blaas de ventilatieopeningen (23) van het motorhuis en de gemarkeerdeplaatsen met persluchtuit (zieplaatje (25)).
Smeer de machine dagelijks op de gemarkeerdeplaatsen met machineolie (zieplaatje (25)).
Controller en contactschijf (13) bij elk schuurbandwissel op slijtage en beschadigingen. Laat beschadigde delen verrangen.
Verwijder de in de behuizing tatsächiekgemomen resten wanner deze voldoende zijn afgekoeld. Deze mogen alleen met geschikte verpakkingen worden afgevoerd.
Smeer de lagers van de spanvoorziening maandelijks aan de smeernippel (24).
Reinig de buitenzijde van de machine met perslucht.
De volgende delen kunt u indien nodig zich vermvangen:
Schuurband, vonkbescherming
Wettelijk garantie en fabrieksgarantie.
De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product worden verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring.
Het is möglich dat bij de machine slechts een deel van het in deze gebruiksaanwijzing beschreiben en afgebeelde toebehoren worden meegeleverd.
Conformiteitsverklaring.
De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.
De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE-teken zich geldigheid.
De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de LASTE pagina van deze gebruiksaanwijz ing vermeld staan.
Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd
Milieubescherming en afvoer van afval.
Voer verpakkingen, versleten machines en toebehoren op een voor het milieu verantwoorde wijze af.
Aansluitschakelschema's.
Type GIMS75/GIMS150
440 V/254 V, 400 V/220 V
GIMS75-6/GIMS150-6
440 V/254 V, 400 V/220 V
Pagina 98
Type GIMS75/GIMS150
230 V/220 V
GIMS75-6/GIMS150-6
230 V/220 V
Pagina 99
Type GIMS72 2H/GIMS150 2H
440 V/254 V, 400 V/220 V
Pagina 100
