Produkttype	Industriel båndsliber med chassis
Mærke	Fein
Model	GIMS 756
Forventet anvendelse	Slibning af metaloverflader på gulvet (undtagen magnesium) i læ for vejrlig
Elektrisk forsyning	Trefaset, 400 V / 220 V, 50/60 Hz (ifølge diagram)
Optagen effekt (P1)	7,5 kW (estimat)
Tomgangshastighed (n)	3000 omdr./min.
Båndhastighed (v0)	Ikke angivet i vejledningen
Båndlængde (l1)	Ikke angivet i vejledningen
Båndbredde (l2)	75 mm (estimat baseret på model)
Vægt (ifølge EPTA)	150 kg (estimat)
Dimensioner (L x B x H)	Ikke angivet i vejledningen
Lydtryksniveau (LpA)	94 dB(A) under belastning (usikkerhed 4 dB)
Lydeffektniveau (LwA)	100,5 dB(A) under belastning (usikkerhed 2,5 dB)
Nødstop	Ja, rød knap (20)
Gnistbeskyttelse	Ja, justerbar (9)
Sidebeskyttelse	Ja (15)
Højdejustering	Håndsving (4) og dybdeanslag
Båndcentrering	Stjerneskruer (11)
Båndspænding	Spændehåndtag (16) og grovjusteringsskrue (17)
Smøring	Dagligt på markerede punkter, månedligt på smørenippel (24)
Rengøring af ventilationsåbninger	Regelmæssigt med trykluft
Almindelige reservedele	Slibebånd, beskyttelsesskærm
Garanti	I overensstemmelse med lovbestemmelser + FEIN producent erklæring
Standarder	CE, UKCA

Ofte stillede spørgsmål - GIMS 756 Fein

Hvordan tændes sliberen GIMS 756?

Tryk på knappen « I » (18) på tænd/sluk-kontakten. For modeller 2H, brug samme knap. Apparatet stoppes ved at trykke på « 0 ».

Hvordan centreres slibebåndet?

Tænd kortvarigt for apparatet og observer båndet. Hvis det driver, drej stjerneskruen (11) for at justere centreringen. Hvis det ikke er muligt, rengør hjulene (12,13) med trykluft og kontroller for slid.

Hvad gør man i nødstilfælde?

Tryk straks på den røde nødstopknap (20). Maskinen stopper efter ca. 50 sekunder.

Hvordan skifter man slibebåndet?

Afbryd maskinen. Åbn sidebeskyttelsen (15) ved at løsne skruen (14). Sænk håndtaget (16) for at løsne båndet. Fjern det gamle bånd, og placer det nye under hensyntagen til rotationsretningen (angivet på bagsiden). Løft håndtaget (16) for at stramme. Luk dækslet.

Hvad er de væsentlige sikkerhedsforanstaltninger?

Bær beskyttelsesudstyr (beskyttelsesbriller, støvmaske, høreværn). Bær ikke løstsiddende tøj. Sørg for at kablet er uden for arbejdsområdet. Rør ikke ved det roterende bånd.

Hvordan indstilles slibedybden?

Løsn skruen (5) på dybdeanslaget. Brug håndsvinget (4) til at indstille den ønskede højde. Spænd anslagsskruen (5) for at fastlåse grænsen.

Hvordan vedligeholdes sliberen dagligt?

Blæs trykluft ind i ventilationsåbningerne (23) og på de markerede punkter på pladen (25). Smør de daglige smørepunkter med olie. Kontroller hjulenes tilstand (12,13).

Hvad gør man, hvis maskinen ikke starter eller stopper under brug?

Kontrollér, at kontakten står på « I » (18). Hvis maskinen stopper efter kraftig belastning, skyldes det overbelastningsbeskyttelse: lad den køle af i 15 minutter, før du genstarter. Kontrollér også strømforsyningen.

Kan jeg bruge ikke-FEIN slibebånd?

Nej, brug kun bånd godkendt af FEIN eller specielt designet til denne enhed. Ikke-egnede bånd kan rive eller forårsage ulykker.

Hvor finder jeg reservedele?

Reservedelslisten findes på www.fein.com. Reparationer skal udføres af en autoriseret FEIN specialist. Beskadiget netledning skal udskiftes med en speciel FEIN-ledning.

BRUGSANVISNING GIMS 756 Fein

Oversaettelse af den originale betjeningsvejledning

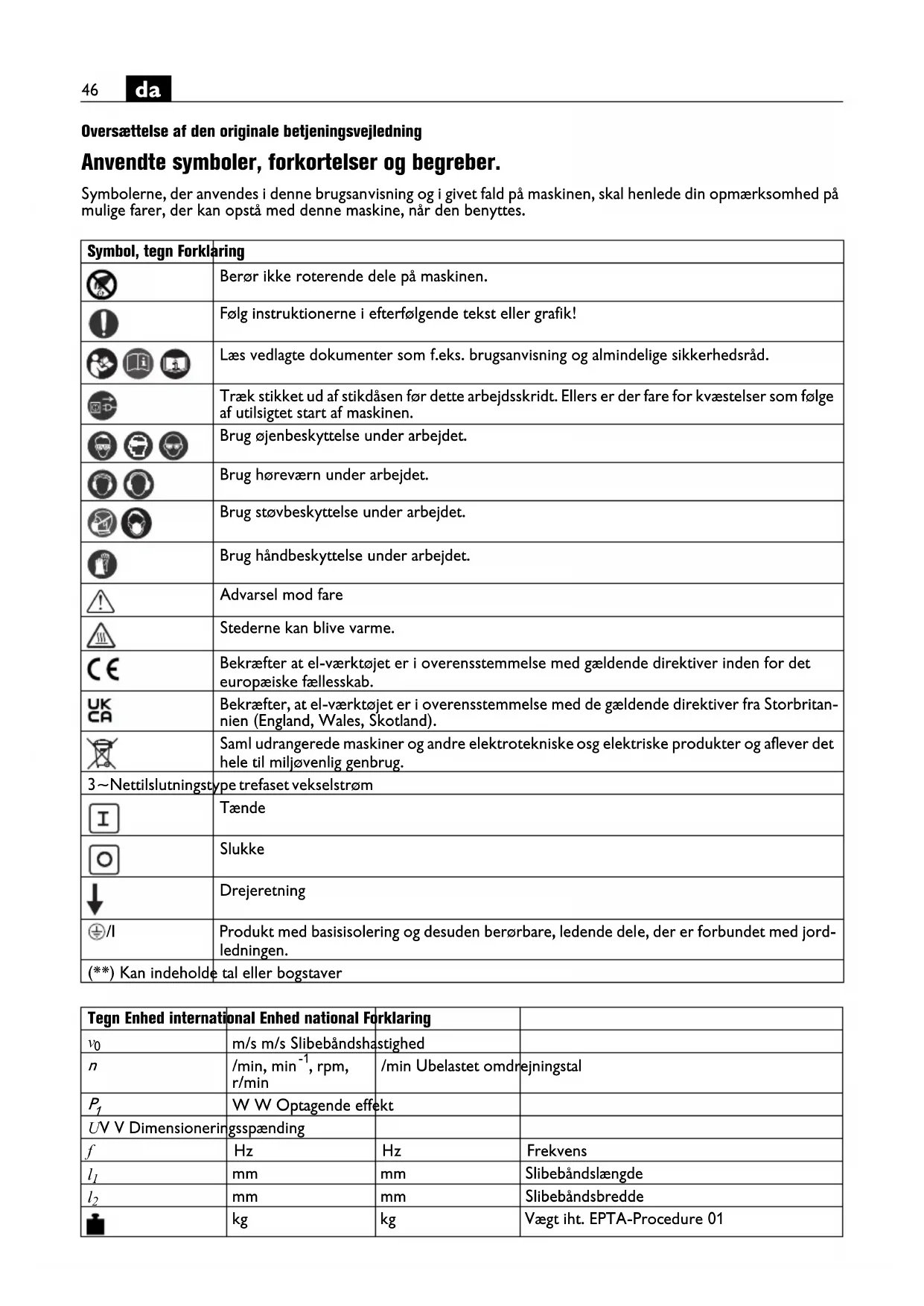

Anvendte symboler, forkortelser og begreber.

Symbolerne, der anwendes i donne brugsanvising og i givet fald pa maskinen, skal henlede din opmærksomhed pa mulige farer, der kan opsta med donne maskine, nar den benytttes.

Symbol, tegn Forklaring
	Berør ikke roterende dele på maskinen.
	Følg instruktionerne ifterfølgende tekst eller grafik!
	Læs vedlagte dokumenter som f.eks. brugsanvising og almindelige sikkerhedsråd.
	Træk stikket ud af stikdåsen För dette arbejdsskridt. Ellers er der fare for kvæstelser som fölege af utilisigtet start af maskinen.
	Brug øjenbeskyttelse under arbejdet.
	Brug høreværn under arbejdet.
	Brug støvbeskyttelse under arbejdet.
	Brug.Handbeskyttelse under arbejdet.
	Advarsel mod fare
	Stederne kan blive varme.
	Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
UKCA	Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland).
	Saml udrangerede maskiner og andre elektrrotekniske osg elektriskeprodukter og aflever det hele til miljøvenlig genbrug.
3~Nettilslutningsstype	trefaset vekselstrøm
I	Tænde
	Slukke
	Drejeretning
	Produkt med basisisolering og desuden berorbare, ledende del, der er forbundet med jord-ledningen.
(**) Kan indeholde tal eller bogstaver

Tecn Enhed international	Enhed national	Forklaring
\( v_0 \)	m/s m/s Slobebåndsha	stighed
n	/min, min-1, rpm,r/min	/min Übelastet omdre	ejningstal
\( P_1 \)	W W Optagende effekt
UV V Dimensionerin	gsspænding
f	Hz	Hz	Frekvens
\( l_1 \)	mm	mm	Slobebåndslande
\( l_2 \)	mm	mm	Slobebånds bredde
	kg	kg	Vægt iht. EPTA-Procedure 01
Tecn Enhed internatiional Enhed national Forklaring
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basisenheder og afledte enheder fra det inter-nationale enchedssystem SI.

For din egen sikkerheds skyld.

Anvend/DDne maskine,fo du har lst denne brugsanvising samt de vedlagte"Almindelige betjeningsinstruktioner"(skriftnummer

341 30 054 06 1) nogeigennem og forstaet det inkl. ilustrationer, specifikationer og sikkerhedsr.

Læs og overhold ligeledes de gældende nationale bestemmelser vedr. elektrisk sikkerhed og arbejdsbeskyttelse.

En manglende overholdelse af sikkerhedsanvisningerne i den nævnte dokumentation kan fore til elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar donne driftsvejledning til senere brug og sorg for, at den folger med maskinen, hvis den videregives ellser saelges til en ny ejer.

Bestemmelse af maskinen.

Bandsliberen med stel er beregnet til at slide gulvarealer af metal (undtagen magnesium) med slabeband, der er godkendt af FEIN, i vojrbeskyttede omgivelser.

Specielle sikkerhedsforskrifter.

Brug personligt beskyttelsesudstyr. Brug helmaske til ansigitet, øjenvaern erler beskyttelsesbriller, afhengigt af det udførte arbejde. Brug afhengigt af arbejdets art stovmaske, horevarn, beskyttelseshandsker erler specialforklaede, der beskytter dig mod sma slide- og materialepartikler. Øjnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstar i forbindelse med forskelligt arbejde. Stov- eller andedrætsmaske skal filtrere det stov, der opstar under arbejdet. Udsættes du for hj stoj i længere tid, kan du lide horetab.

Sorg for, at alle spendearme er spendt godt pa korestativet, for maskinen tandes. Sanken maskinen sig pludseligt under arbejdet, kan dette fere til alvorlige uheld.

Arbejd kun pa vandrette flader. På skrå flader kan maskinenkommenud afkontrol.

For altid forlaengerledningen væk fra arbejdstedet under arbejdet. Overkorsel, klemning ell beskadi-gelse af netkablet kan fore til elektrisk stød!

Sikr fortilslutningen til stromnettet, at bandsliberen er slukket (taste ^ skal vare trykket ned pa sikkerhedskontakten!). Saat forlaengerledningen i stikket (21). Trak forlaengerledningen gennem kabelforingen (22).

Bär ikke løstsiddende toj, smykker eller abent, langt hare under arbejdet. Lose genstande kan fanges af dele, der bevær sig, og fore til kvæstelser, selv om beskyt-telsesanordninger er monteret.

Anvend ikke slidte, revnede eller meget tilstoppeptide视察land. Handter silbebmand omhyggeligt og opbevar disse iht. fabrikantens instruktioner. Knak ikke视察land! Beskadigede视察land kan g'i stykker, slynges væk og kvæste tredjemand.

Brug/DDs.
udviklet er frigivet specielt af producenten. Sikker drift er/DDke kun givet ved, at slubebandet erer tilbehoret passer til din maskine.

Anvend altid de beskyttesanordninger, der findes pa maskinen. Beskyttesanordningerne skal vare monteret sikkert pa maskinen for at opna max. sikkerhed. Beskyttesanordningerne skal beskytte operatoren mod omkringflyvende slibepartikler og utilisetabet ber-ring med slbebandet.

Pas pa - brand- og eksplosionsfare! När metal slides (f.eks. aluminium), opstär der stov, der kan vare brandbart aller eksplosivt. Anvend ikke maskinen i nærheden af brændbare materialer. Materialet vil kunne blive anteendt af gnister.

Sorg for, at personer ici udsættes for gnistregn. Fjern brandbare materialer i nærheden. Gnistregn opstär i forbindelse med metalslibning.

Sorg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betrader arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet aller brækket tilbehör kan flyve væk og føre til kvæstelser øgså.uden for det direkte arbejdsområde.

Den bearejde flade kan blive meget varm. Beror den...,
ikke med handen.

Berør aldrig slibebandet, nár det er i gang. Fare for persorskade.

Tryk straks på sikkerheds-stop-tasten i farlige situationner. Maskinen har et afterlob på op til 50 sekunder.

Rengør ventilationsabningerne pa maskinen med regelmaessige mellemrum. Motorblaeseren trækker stov ind i huset. Dette kan fore til elektrisk fare, hvis store mængder metalstov opsamles.

Maskinens stik ma kun monteres af en autoriseret elektriker. Jordledningen i netstikdasen skal vare forbundet med strømnettets jordforbindelse.

Trak stikket ud, for vedligeholdelse og istandsættelse finder sted! En utilisigtetænding af maskinen kan fore til alvorlige kvæstelser.

Få maskinens elektriske sikkerhed kontrolleret iht. de lovmaessige bestemmelser med regelmæssige mellerum. Ikke kontrollerede maskiner er forbundet med fare for elektrisk stød!

Kontroller motorens drejeretning for feste ibrugtag- ning. Er drejeretningen forkert, kan emnet slynges væk, hvilket kan fore til uheld. Drejeretningen ma kun omstilles af en autoriseret elektriker.

Hverken brugeren aller andre personer ma sta direkte ved sider af slibebandet, nar maskinen tandes. Slibebandet kan gä i stykker og fore til kvæstelser.

Handtering med farligt stov

Bruges dette værktj til materialeafslibende arbejdsspro cesser, opstár der stov, der kan vaere farligt.

Beröring aller indanding af nogle former for stov som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorder, mineraler, silikatpartiker med stenholdige materialer, farveopløsende midler, træbeskyttelsesemidler, kan udlose allergiske reaktioner og/eller luftvejssygdomme, kraft og forplantningskader hos personer med allergiske reaktioner. Risikoen for at indande stov afhanger af ekspositionen. Brug en opsugningsmade, der er afstemt after det stov, der opstär, samt personligt beskyttelsesesudstyr og sorg for god udluftning/ventilation pa arbejspladsen. Overlad altoid behandling af asbestholdigt materiaile til fagfolk.

Træstov og letmetalstov, varme blandinger af silbstov og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og.fore til eksplosion. Undgå gnistregn hen imod støvbeholder samt overophedning af elværktoget og sibegodset, tøm rettidigt støvbeholderen, følgbearbejdningshenvisningerne fra materialeproducenten samt de forskritter, der gælder i brugslandet for de materialer, der skal bearejdes.

Med et blik.

1 Stilleskruer
2 Styrestang
3 Låseskrue
4 Handsving til hogeindstilling af landsliber
5 Skrue til dybdeanslag
6 Skrue til hjojeanslag
7 Handsving til indstilling af loftekraft
8 Stjernedrejeskrue til parallelindstilling
9 Gnistvarn
10 Vingeskruer, gnistbeskyttelse
11 Stjernedrejeskrue, bändløbsjustering
12 Drevskive
13 Kontaktskive
14 Skrue til sidelag
15 Sidedaeksel
16 Spandegreb
17 Skruer, gravindstilling til bandspending
18 Start-stop-kontakt
19 Skift omdrejningstal (kun 2H-modeller)
20 Sikkerheds-stop-tast
21 Stik
22 Kabelfording
23 Ventilationsabning
24 Smorenippel
25 Henvisningsskilt

Indstillinger.

Trak stikket ud af stikdåsen, før der arbejdes pa maskinen.

Styrestang indstilles (Fig. 3).

Løsn de fire skruer (1) og stil styrestangen (2) i den ønskede arbejdshøjde. Spænd alle skruerne i/DDne position.

Indstilling af afslibningsmangde (Fig. 1/4).

Indstil bandsliberen ca. i arbejdshjde med stjernedre-jeskruen (3).

Brug handsvinget (4) til at indstille afstanden mellem sibeband og overflade. Afslibningsmengden kan ogsa reguleres under arbejdet.

Dybdeanslag indstilles (Fig. 1/5).

Løsn skruen (5).

Brug händsvinget (4) til at indstille bändsliberen pa materialeafslibning, der maks. skal opnas.

Fastgor dybdeanslaget i donne position med skruen (5).

Indstilling af hoojeanslag (Fig. 6).

Sving styrestangen opad, sá bändsliberen bevæger sig opad.

Med skruen (6) kan den onskede svinghjde indstilles.

Loftekraft indstilles [Fig. 7].

Brug händsvinget (7) til at indstille den krævede løftekraft.

Indstil loftekraften på en södan måde, at bändsliberen let kan sænkes, og sö den holds i den overste position, nar den loftes eller i arbejdspauser.

Indstilling af parallelitet (Fig. 8).

Sibebandet skal Iobe parallelt med overfladen for at sikre en javn aftlibning.

Juster bandlobet med stjernedrejeskruen (8).

Indstil gnistfanget (9) (Fig. 1).

Løsn de to vingeskruer (10) og indstil gnistbeskyttelsen (9) på en södan måde, at slidingenet er tilækket sa meget som muligt.

Spend vingeskruerne igen.

Bandllob justeres.

Tænd maskinen et kort øjeblik og kontroller bändlobet.

Jester bandlobet med stjernedrejeskruen (11) i midten, hvis sliderbandet bevager sig ud til horeller venstre.

Hvis bandlobet ikke kan indstilles i midten:

Rengör drevskiven (12) og kontaktskiven (13) med trykluft.

Kontroller drevskiven og kontaktskiven for slid, deformation og slitage. Sorg for, at beskadigede dele skiftes med det samme!

Slibeband skiftes.

Trak stikket ud af stikdåsen, før der arbejdes pa maskinen.

band lægges pa! Den skal stemme overens med'drivhju- lets drejeretning.

Læg slibenbändet på drevskiven (12) og kontaktskiven (13) på samme tid.

Er det ikke muligt at spænde slibebandet tilstrækkeligt, skal spændeanordningen justeres igen. Løsn begge

skruer (17), forskyd spændeanordningen og spænd skruerne igen.

Luk sidelaget (15) og spænd skruen (14) igen.

Montér landslide (7) og spänekassen (8).

Kontroller landslidegetspaltemal.

Tænd for maskinen og juster bandløbet.

Driftsinstruktioner.

Tande:

Tryk patastein, ^4 (18).

Slukke:

Tast _0^ (18).

Tande: (kun 2H-modeller)

Kontakt, (18).

Maskinen har et afterløb pa ca. 50 sek., när den slukkes.

Klap sikkerheds-stop-tasten (20):

Tryk i farlige situationer pa den rode sikkerheds-stopast for at slukke for maskinen.

Omdrejningstal andres (19) (kun 2H-modeller)

Kontaktstilling 1: Lavt omdrejningstal

Kontaktstilling 2: Hojt omdrejningstal

Omdrejningstallet ma kun ændres med kontakten (19), nr maskinen star stille

Overbelastningssikring.

Er belastningen kontinuierlig høj i længe tid, slukkes maskinen. Efter en afkølingstid på ca. 15 minutter, kan maskinen bruges igen.

Arbejdshenvisninger.

For korestativethentilarbejdstedet.

Tænd for bändsliberen og træk styrestangsarmen i arbejdssposition.

For bandsliberen med ensartet hastighed hen over fladen, der skal sliders.

Sving styrestangen opad, nár arbejdet er færdigt, og sluk for bändsliberen.

Stoj-emissionsværdier.

Ubelastet Slibning

Malt A-vurderet emissi

ons-lydtrykniveau pa

arbejdspladsen L_DA

(re 20~ Pa ), i decibel 80,5 94

Usikkerhed K_pA , i decibel 44

Malt A-vurderet lydef

fektniveau L_wA (re

ANMÄRKNING: Summen af malt emissionsvärdi og tilhorende usikkerhed udgor den overste granse for de vardier, der kan optrade under malarbejdet.

Brug horeværn!

Måleværdier er beregnet after passende Produktstandard (se sidste side i dette driftsvejledning).

Istandsaettelsasarbejde ma kun gennemfores af en faguddannet iht. geldende forskritter.

Vi anbefaler, at fã maskinen istandsat af FEIN kundeservice, et autoriseret FEIN servicevarksted og FEIN representationer.

Er maskinens tilslutningsledning beskadiget, skal den erstattes med en specielt forberedt tilslutningsledning, der fas hos FEIN kundeservicen.

Den aktuelle_reservedelsliste tilijke maskine findes under www.fein.com.

Dagligt vedligeholdelsesarbejde

Blæs køleluftabningerne (23) igennem på motorhuset og de kendetegnede steder med trykluft (se henvisningsskilt (25)).

Smør de kendetegnestesterpaskinen med maskinolie hver dag. (se henvisningsskilt (25)).

Fjern resterne i huset, när der tilstrækkeligt afkølede.
Disse ma kun bortskaffes med egnede beholdere.

Smør spændeanordningens lejer på smoreniplen en gang om maneden (24).

Rengor den uvdendige side af maskinen med trykluft.

Folgende dele kan du selv udskiffe after behov: Slibeband, gnistbeskyttelse

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gelder i det land, hvor maskinen markedsfores. Derudover yder FEIN garanti hlt. FEIN fabrikantens garantierklaring.

Det kan vare, at maskinen kun leveres med en del af det tilbehør, der beskrives eller illustrrereres i brugsanvisningen.

CE-erklaringen gelder kun for lande i den Europaeiske Union og EFTA (European Free Trade Association) og kun forprodukter, der er beregnet til EU-eller EFTA-marketedet. När produktet er markedsfort på EU-marketedet, mister UKCA tegnet sin gyldighed.

UKCA-erkläringen gælder kun for det britiske marked (England, Wales og Skotland) og kun forprodukter, der er beregnet til det britiske marked. Närprodukter er markedsfort på det britiske marked, mister CE-tegnet sin gyldighed.

Firmaet FEIN erklærer på eget ansvar, at dette produit er i overensstemmelse med de galdende bestemmelse, der findes på den sidste side i/DDne brugsanvisning.

Emballage, udtjente maskiner og tilbehør bedes afleveret til miljøvenlig genbrug.

Tilslutningsdiagrammer.

Type GIMS75/GIMS150
440 V/254 V, 400 V/220 V
GIMS75-6/GIMS150-6
440 V/254 V, 400 V/220 V
side 98

Type GIMS75/GIMS150
230 V/220 V
GIMS75-6/GIMS150-6
230 V/220 V
side 99

Type GIMS72 2H/GIMS150 2H
440 V/254 V, 400 V/220 V
side 100

Turtallet mä bare omkobles med bryteren (19) mens maskinen stär stille.

Overlastsikring.

Arbeidshenvisninger.

Hvis tilkoblingsledningen til maskinen er skadet, ma den skiftes ut med en spesielt preparert tilkoblingsledning som kan fas hos FEIN-kundeservice.

Den aktuelle reservationslisten for delle maskinen finner du pa internettet under www.fein.com.

Smør maskinen daglig med maskinolje pa de markerte stedene (se henvisningskilt (25)).

Kontroller drivskiven (12) og kontaktskiven (13) ved hvert slepebandskifte for slitasje og skader. La skadede deler skiftes ut.

Fjern rester som er avleiret i huset nár de er avkjolt tilstrekkelig. Disse mà bare deponeres i egnede beholdere.
