NÁVOD NA OBSLUHU GIMS 756 Fein

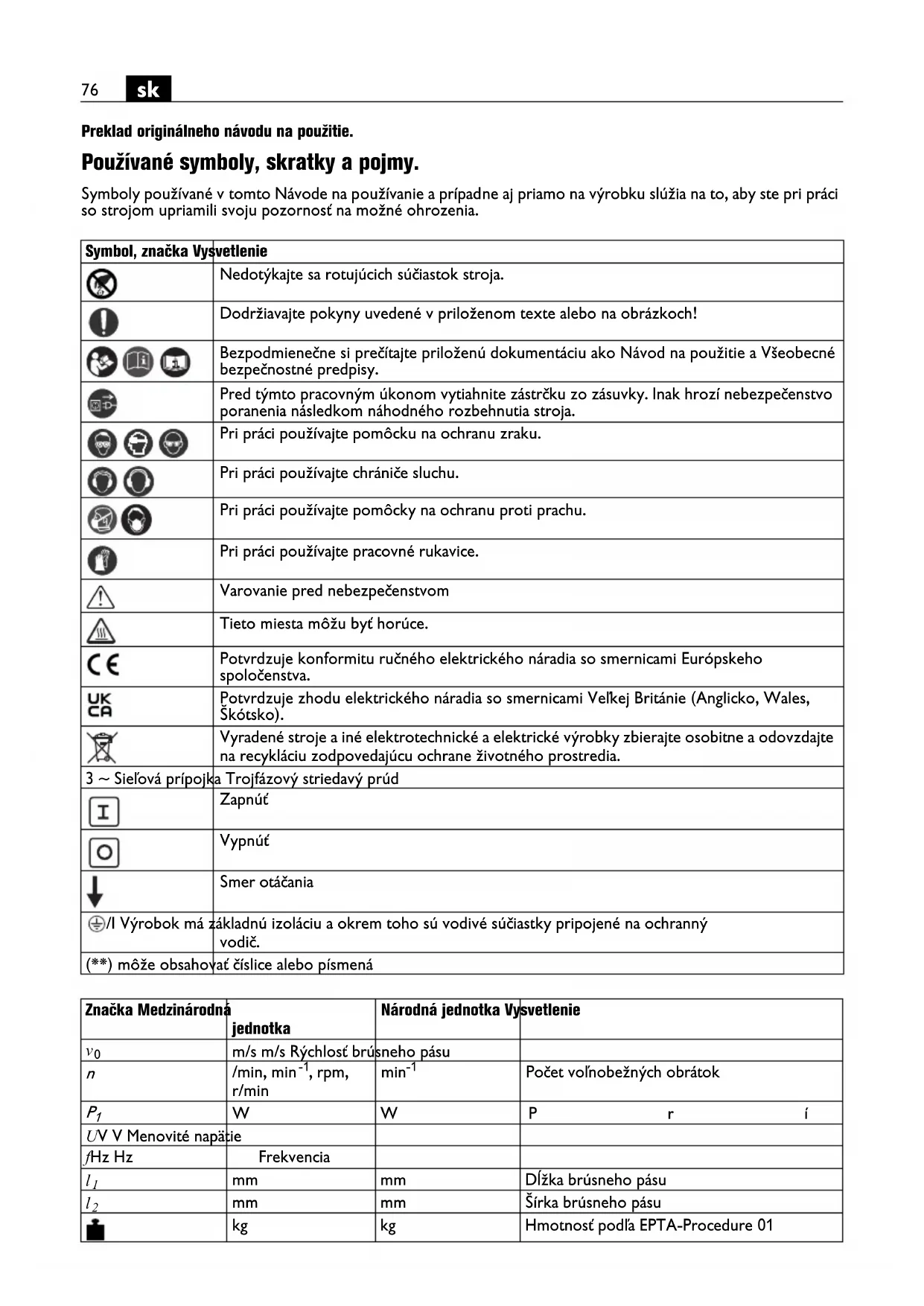

Preklad originálneho návodu na použitie. Používané symboly, skratky a pojmy. Symboly používané v tomto Návode na používanie a prípadne aj priamo na výrobku slúžia na to, aby ste pri práci so strojom upriamili svoju pozornosť na možné ohrozenia. Symbol, značka Vysvetlenie Nedotýkajte sa rotujúcich súčiastok stroja. Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. Pred týmto pracovným úkonom vytiahnite zástrčku zo zásuvky. Inak hrozí nebezpečenstvo poranenia následkom náhodného rozbehnutia stroja. Pri práci používajte pomôcku na ochranu zraku. Pri práci používajte chrániče sluchu. Pri práci používajte pomôcky na ochranu proti prachu. Pri práci používajte pracovné rukavice. Varovanie pred nebezpečenstvom Tieto miesta môžu byť horúce. Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. Potvrdzuje zhodu elektrického náradia so smernicami Veľkej Británie (Anglicko, Wales, Škótsko). Vyradené stroje a iné elektrotechnické a elektrické výrobky zbierajte osobitne a odovzdajte na recykláciu zodpovedajúcu ochrane životného prostredia. 3 ~ Sieľová prípojka Trojfázový striedavý prúd Zapnúť Vypnúť Smer otáčania /I Výrobok má základnú izoláciu a okrem toho sú vodivé súčiastky pripojené na ochranný vodič. (**) môže obsahovať číslice alebo písmená Značka Medzinárodná jednotka Národná jednotka Vysvetlenie

m/s m/s Rýchlosť brúsneho pásu

Počet voľnobežných obrátok

mm mm Dĺžka brúsneho pásu

mm mm Šírka brúsneho pásu kg kg Hmotnosť podľa EPTA-Procedure 0177

Pre Vašu bezpečnosť. Nepoužívajte tento stroj skôr, ako si dôkladne prečítate tento Návod na používanie ako aj priložené “Všeobecné bezpečnostné pokyny” (spisové číslo 3 41 30 054 06 1) a skôr, ako úplne porozumiete ich obsahu, vrátane obrázkov, špecifikácií a bezpečnostných pokynov. Dodržiavajte aj príslušné národné predpisy o elektrickej bezpečnosti a ochrane zdravia pri práci. Nedodržanie bezpečnostných pokynov v menovanej dokumentácii môže mať za následok zásah elektrickým prúdom, požiar a/alebo vážne poranenie. Uschovajte tento Návod na používanie na neskoršie používanie a v prípade predaja alebo odovzdania stroja inému ho odovzdajte spolu so strojom. Určenie stroja. Pásová brúska s rámom s kolieskami je určená na brúsenie kovových podlahových plôch (okrem magnézia) v prostredí chránenom pred vplyvmi vonkajšieho podnebia a počasia pomocou brúsnych pásov schválených firmou FEIN. Špeciálne bezpečnostné pokyny. Používajte osobné ochranné prostriedky. Podľa druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare. Pokiaľ je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchráni pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu. Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Keď je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpieť stratu sluchu. Pred zapnutím sa presvedčte, či sú všetky upínacie páky na ráme s kolieskami dobre utiahnuté. Ak by stroj počas prevádzky odrazu spadol, mohlo by to spôsobiť niekomu ťažké poranenie. Pracujte len na vodorovných plochách. Na šikmej ploche sa stroj môže dostať spod Vašej kontroly. Predlžovaciu šnúru odvádzajte počas práce vždy smerom preč od miesta pracoviska. Keď sa prejazdom cez kábel, stlačením alebo iným spôsobom kábel poruší, hrozí nebezpečenstvo zásahu elektrickým prúdom! Pred pripojením na elektrickú sieť zabezpečte, aby bola pásová brúska vypnutá (Tlačidlo „0“ na bezpečnostnom vypínači musí byť stlačené!). Spojte predlžovaciu šnúru so zástrčkou (21). Predlžovaciu šnúru pretiahnite cez držiak (22). Pri práci nemajte nikdy na sebe voľné oblečenie, ozdoby a šperky a nikdy nepracujte s rozpustenými dlhými vlasmi. Napriek ochranným prvkom môžu pohybujúce sa súčiastky náradia zachytiť voľné predmety a spôsobiť Vám poranenie. Nepoužívajte žiadne také brúsne pásy, ktoré sú opotrebované, natrhnuté alebo silne zanesené. S brúsnymi pásmi manipulujte opatrne a uschovávajte ich podľa pokynov výrobcu. Brúsne pásy neprelamujte! Poškodené brúsne pásy by sa mohli roztrhnúť, mohli by byť náradím vymrštené a spôsobiť niekomu poranenie. Nikdy nepoužívajte brúsne pásy alebo iné príslušenstvo, ktoré nebolo špeciálne vyvinuté výrobcom stroja, alebo nebolo ním schválené. Bezpečnú prevádzku nezabezpečuje samotná okolnosť, že brúsny pás alebo príslušenstvo sa na stroj hodia (pasujú). Pracujte zásadne vždy s všetkých použitím ochranných prvkov, ktoré sa nachádzajú na stroji. Ochranné prvky musia byť namontované na stroji tak, aby sa dosiahla maximálna miera bezpečnosti. Ochranné prvky slúžia na to, aby chránili obsluhujúcu osobu pred odletujúcimi čiastočkami a neúmyselným dotykom s brúsnym pásom. Pozor! Nebezpečenstvo požiaru a výbuchu! Pri brúsení kovov (napríklad hliníka) vzniká prach, ktorý môže byť horľavý alebo výbušný. Nepoužívajte tento stroj v blízkosti horľavých materiálov. Odletujúce iskry by mohli tieto materiály zapáliť. Dávajte pozor na to, aby žiadne osoby neboli ohrozené odletujúcimi iskrami. Z blízkosti miesta práce odstráňte všetky horľavé materiály. Pri brúsení kovov odletuje veľký prúd iskier. Zabezpečte, aby sa iné osoby nachádzali v bezpečnej vzdialenosti od Vášho pracoviska. Každá osoba, ktorá vstúpi do pracovného dosahu náradia, musí byť vybavená osobnými ochrannými pomôckami. Úlomky obrobku alebo zlomený pracovný nástroj môžu odletieť a spôsobiť poranenie osôb aj mimo priameho pracoviska. Obrábaná plocha môže byť veľmi horúca. Nedotýkajte sa jej preto rukou. Nikdy sa nedotýkajte bežiaceho brúsneho pásu. Hrozí nebezpečenstvo poranenia. V prípade nebezpečenstva okamžite stlačte tlačidlo bezpečnostného vypínača. Stroj dobieha až do 50 sekúnd. Pravidelne čistite vetracie otvory stroja. Ventilátor motora vťahuje kovový prach dovnútra stroja. To môže spôsobiť pri nadmernom nahromadení kovového prachu ohrozenie elektrickým prúdom. m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Základné a odvodené jednotky Medzinárodného systému jednotiek SI. Značka Medzinárodná jednotka Národná jednotka Vysvetlenie

Zástrčku stroja smie namontovať len vyučený elektrikár. Ochranný vodič v zásuvke musí byť spojený s ochranným uzemnením elektrickej siete. Pri údržbe a oprave vždy vytiahnite zástrčku zo zásuvky! Ak by sa stroj neúmyselne zapol, mohlo by to viesť k vážnym poraneniam. Dávajte v pravidelných intervaloch kontrolovať elekterickú bezpečnosť stroja v zmysle zákonných ustanovení. Pri nekontrolovaných strojoch hrozí nebezpečenstvo zásahu elektrickým prúdom! Pred prvým uvedením stroja do prevádzky skontrolujte smer otáčania motora. Nesprávny smer otáčania môže prudko vyhadzovať obrobok a spôsobiť úrazy. Smer otáčanie stroja smie zmeniť len vyučený elektrikár. Nikdy nestojte vy, ani nedovoľte stáť iným osobám pri spúšťaní stroja vedľa brúsneho pásu. Brúsny pás sa môže roztrhnúť a spôsobiť vážne poranenie. Zaobchádzanie so zdraviu škodlivým prachom Pri pracovných činnostiach s týmto náradím, pri ktorých dochádza k úberu materiálu, vzniká prach, ktorý môže byť zdraviu škodlivý. Dotyk alebo vdychovanie niektorých druhov prachu, napr. z azbestu a z materiálov obsahujúcich azbest, z náteru obsahujúceho olovo, z kovov, niektorých druhov dreva, minerálov, silikátových častíc materiálov obsahujúcich kamenivo, z rozpúšťadiel farieb, z prostriedkov na ochranu dreva, z ochranných náterov pre vodné dopravné prostriedky môže vyvolať u niektorých osôb alergické reakcie a/alebo spôsobiť ochorenie dýchacích ciest, rakovinu a vyvolávať poruchy plodnosti. Riziko vyvolané nadýchaním sa prachu je závislé od doby zotrvania v ohrozenom priestore. Používajte odsávacie zariadenie zodpovedajúce vznikajúcemu druhu prachu ako aj osobné ochranné pomôcky a postarajte sa o dobré vetranie pracoviska. Obrábanie materiálov, ktoré obsahujú azbest, prenechajte výlučne na odborníkov. Drevený prach, prach z ľahkých kovov, horúce zmesi brúsneho prachu a chemických látok sa môžu za nepriaznivých podmienok samovznietiť, alebo môžu spôsobiť výbuch. Vyhýbajte sa tomu, aby prúd iskier smeroval k zásobníku na prach, a zabráňte prehrievaniu ručného elektrického náradia a brúseného materiálu, zavčasu vyprázdňujte zásobník na prach, dodržiavajte pokyny výrobcu materiálu aj predpisy o obrábaní príslušného materiálu platné vo Vašej krajine. Na jeden pohľad. 1 Upevňovacie skrutky 2 Riadiaca tyč 3 Aretačná skrutka 4 Kľuka na nastavenie výšky pásovej brúsky 5 Skrutka pre hĺbkový doraz 6 Skrutka pre výškový doraz 7 Kľuka na nastavenie zdvihovej sily 8 Skrutka s hviezdicovou hlavou na nastavenie paralelnosti 9 Chránič proti odletujúcim iskrám 10 Krídlové skrutky, chránič proti odletujúcim iskrám 11 Skrutka s hviezdicovou hlavou, justovanie chodu brúsneho pásu 12 Hnací kotúč 13 Kontaktný kotúč 14 Skrutka pre bočný kryt 15 Bočný kryt 16 Upínacia páka 17 Skrutky, hrubé nastavenie napnutia brúsneho pásu 18 Vypínač 19 Prepínač počtu obrátok (len modely 2H) 20 Tlačidlo bezpečnostného vypínača 21 Zástrčka 22 Držiak kábla 23 Vetracia štrbina 24 Mastiaca hlavica 25 Štítok s upozorneniami Nastavenia. Pred každou prácou na stroji vytiahnite zástrčku sieťovej šnúry zo zásuvky. Nastavenie riadiacej tyče (Obrázok 3). Štyri skrutky (1) uvoľnite a riadiacu tyč (2) nastavte do želanej polohy. Všetky skrutky v tejto polohe utiahnite. Nastavenie úberu brúsenia (Obrázky 1/4) Nastavte pásovú brúsku pomocou skrutky s hviezdicovou hlavou (3) približne na pracovnú výšku. Pomocou kľuky (4) Nastavte vzdialenosť medzi brúsnym pásom a obrábanou plochou. Úber sa dá regulovať aj počas pracovného úkonu. Nastavenie hĺbkového dorazu (Obrázky 1/5). Skrutku (5) uvoľnite. Pomocou kľuky (4) nastavte pásovú brúsku na úber, ktorý sa má maximálne dosiahnuť. Fixujte hĺbkový doraz pomocou skrutky (5) v tejto polohe. Nastavenie výškového dorazu (Obrázok 6). Vytočte riadiacu tyč smerom hore tak, aby sa brúsny pás posunul smerom hore. Pomocou skrutky (6) sa dá nastaviť požadovaná výška vytočenia. Nastavenie zdvihovej sily (Obrázok 7). Pomocou kľuky (7) sa dá nastaviť požadovaná zdvihová sila. Zdvihovú silu nastavte tak, aby pásová brúska dobre chodila smerom dole a pri nadvihnutí alebo počas pracovných prestávok samočinne zostala stáť v hornej polohe.79

Nastavenie paralelnosti (Obrázok 8). Aby sa dosiahol rovnomerný úber materiálu, je potrebné, aby brúsny pás bežal rovnobežne s povrchovou brúsnou plochou. Justujte chod pásu pomocou skrutky s hviezdicovou hlavou (8). Nastavenie chrániča proti odletujúcim iskrám (9) (Obrázok 1). Uvoľnite obe krídlové skrutky (10) a nastavte chránič proti odletujúcim iskrám (9) tak, aby bol pás čo možno najviac krytý. Krídlové skrutky opäť dobre utiahnite. Nastavenie (justovanie) pásu. Zapnite stroj len len na malú chvíľu a skontrolujte chod pásu. Pomocou skrutky skrutku s hviezdicovou hlavou (11) nastavte (justujte) chod pásu do stredovej polohy, ak sa brúsny pás pohybuje naľavo alebo napravo. Keď sa chod pásu nedá nastaviť v stredovej polohe: Vyčistite hnací kotúč (12) a kontaktný kotúč (13) pomocou tlakového vzduchu. Skontrolujte, či nie sú hnací kotúč a kontaktný kotúč deformované alebo opotrebované. Poškodené súčiastky dajte okamžite vymeniť! Vymeňte brúsny pás. Pred každou prácou na stroji vytiahnite zástrčku sieťovej šnúry zo zásuvky. Uvoľnite skrutky (14) a sklopte bočný kryt (15). Sklopte páku (16) smerom dole, aby ste odľahčili napínacie zariadenie. Demontujte starý brúsny pás. Pred založením nového brúsneho pásu skontrolujte údaj o smere chodu pásu na zadnej prítlakovej strane brúsneho pásu! Musí sa zhodovať so smerom otáčania hnacieho kolesa. Zakladajte brúsny pás súčasne na hnací kotúč (12) aj na kontaktný kotúč (13). Páku (16) vyklopte smerom hore, ak chcete brúsny pás napnúť. Ak nie je brúsny pás dostatočne napnutý, treba napínacie zariadenie justovať nanovo. Uvoľnite obe skrutky (17), prestavte napínacie zariadenie a skrutky opäť utiahnite. Uzavrite bočný kryt (15) a skrutku (14) opäť utiahnite. Namontujte brúsnu podložku (7) a nádobu na triesky (8). Skontrolujte veľkosť štrbiny brúsnej podložky. Zapnite stroj a najustujte chod pásu. Pokyny na používanie. Zapnutie: Tlačidlo „I“ (18) stlačte. Vypnutie: Tlačidlo „0“ (18) stlačte. Zapnutie: (len modely 2H) Vypínač „I“ (18) stlačte. Vypnutie: (len modely 2H) Vypínač „I“ (18) stlačte. Po vypnutí stroj dobieha ešte cca 50 sekúnd. Tlačidlo bezpečnostného vypínača (20): V nebezpečnej situácii stlačte červené tlačidlo bezpečnostného vypínača, aby ste stroj zastavili. Prepnutie počtu obrátok (19) (len modely 2H) Poloha prepínača 1: Nízky počet otáčok Poloha prepínača 2: Vysoký počet otáčok Počet otáčok sa smie prepínať len pri zastavenom stroji pomocou otočného prepínača (19). Poistka proti preťaženiu. Ak trvá veľké preťaženie stroja dlhší čas, stroj sa vypne. Po ochladnutí v trvaní cca 15 minút je stroj znova pripravený na prevádzku. Pokyny k práci. Privezte rám s kolieskami na pracovisko. Zapnite pásovú brúsku a vytiahnite riadiacu tyč do pracovnej polohy. Veďte pásovú brúsku rovnomernou rýchlosťou nad brúsenou plochou. Po skončení pracovného úkonu vytočte riadiacu tyč smerom hore a pásovú brúsku vypnite. Hodnoty emisie hluku. Voľnobeh Brúsenie Nameraná hodnota emisie hladiny akustického tlaku A na pracovisku

(re 20 μPa), v decibeloch 80,5 4 Nepresnosť merania

(re 1 pW), v decibeloch 90 100,5 Nepresnosť merania

Údržba a autorizované servisné stredisko. Opravu smie vykonať iba odborník podľa platných predpisov. V prípade opravy odporúčame obrátiť sa na Autorizované servisné stredisko FEIN, na zmluvné opravovne firmy FEIN alebo na zastúpenia firmy FEIN. Ak je poškodené pripojovacie vedenie, treba ho nahradiť špeciálne upraveným pripojovacím vedením, ktoré možno zakúpiť prostredníctvom autorizovaného servisného strediska FEIN. Aktuálny zoznam náhradných súčiastok nájdete na internetovej stránke www.fein.com. Úkony dennej údržby Prefúkajte vetracie otvory (23) na telese motora a ďalšie označené miesta pomocou tlakového vzduchu (pozri štítok s upozorneniami (25)). Denne stroj premastite na označených miestach strojovým olejom (pozri štítok s upozorneniami (25)). Skontrolujte hnací kotúč (12) a kontaktný kotúč (13) pri každej výmene brúsneho pásu, či nie sú poškodené. Poškodené súčiastky dajte vyneniť. Odstráňte zvyšky, ktoré sa nahromadili v telese až keď sú dostatočne vychladnuté. Smú sa likvidovať len do vhodných nádob. Každý mesiac premastite ložisko napínacieho mechanizmu cez mastiacu hlavicu (24). Vyčistite stroj zvonku tlakovým vzduchom. V prípade potreby vymeňte nasledujúce súčiastky: Brúsny pás, chránič proti odletujúcim iskrám Zákonná záruka a záruka výrobcu. Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke. V dodávke stroja sa môže prípadne nachádzať len jeden prvok príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie. Vyhlásenie o konformite. Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EÚ alebo EFTA. Po po uvedení produktu na trh EÚ, stráca značka UKCA svoju platnosť. Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť. Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normatívnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie. Technické podklady sa nachádzajú na adrese: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Ochrana životného prostredia, likvidácia. Obaly, vyradené stroje a príslušenstvo treba dať na likvidáciu zodpovedajúcu ochrane životného prostredia. Schémy zapojenia. Typ GIMS75/GIMS150 440 V/254 V, 400 V/220 V

GRIT by Fein 36Z UPOZORNENIE: Súčet z nameranej emisnej hodnoty a príslušnej nepresnosti merania predstavuje hornú hranicu hodnôt, ktoré sa môžu pri meraniach vyskytnúť. Používajte chrániče sluchu! Namerané hodnoty zisťované podľa príslušnej výrobnej normy (pozri zadnú stranu tohto Návodu na použitie). Voľnobeh Brúsenie81
