KÄYTTÖOHJE GIMS 756 Fein

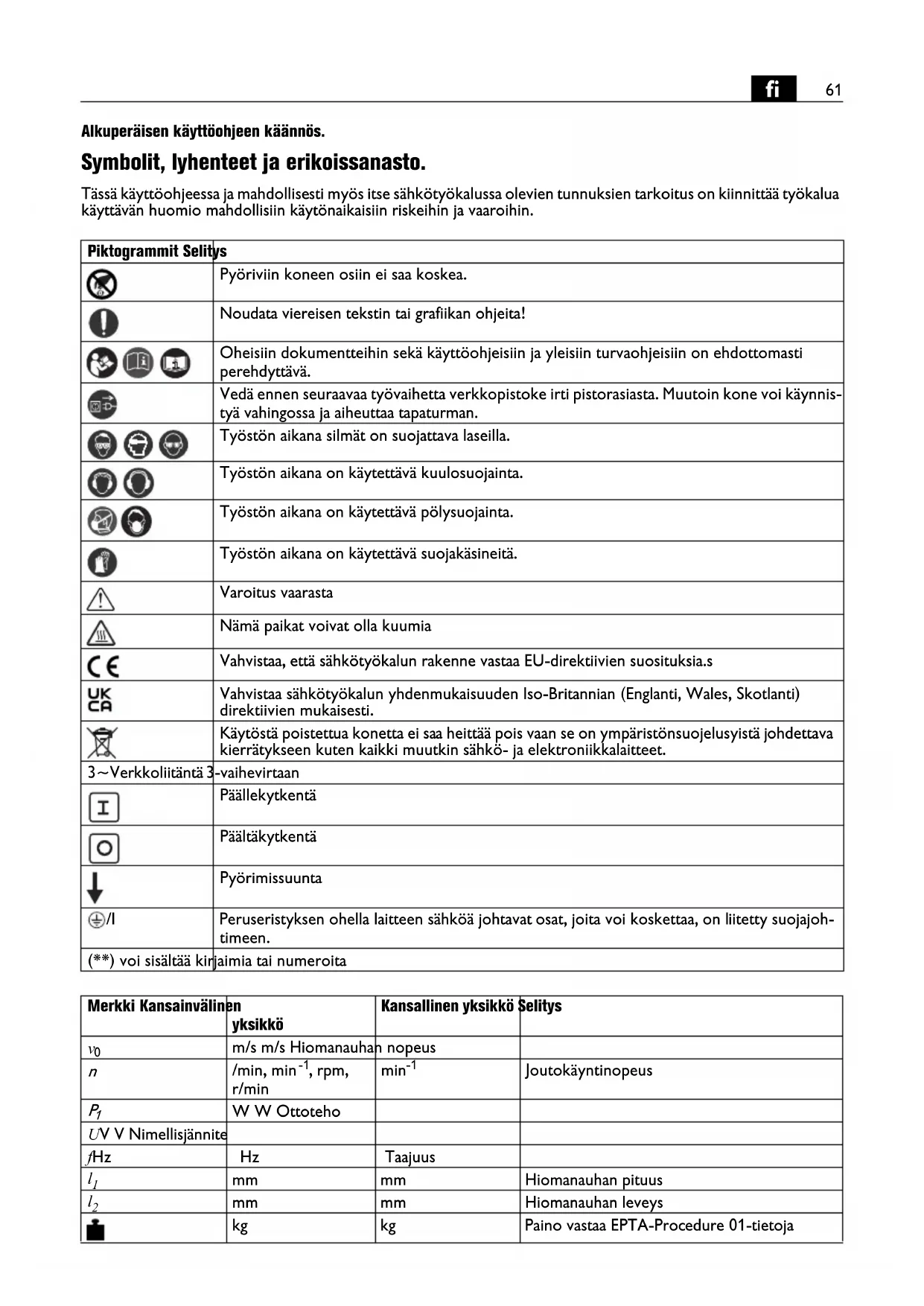

Alkuperäisen käyttöohjeen käännös. Symbolit, lyhenteet ja erikoissanasto. Tässä käyttöohjeessa ja mahdollisesti myös itse sähkötyökalussa olevien tunnuksien tarkoitus on kiinnittää työkalua käyttävän huomio mahdollisiin käytönaikaisiin riskeihin ja vaaroihin. Piktogrammit Selitys Pyöriviin koneen osiin ei saa koskea. Noudata viereisen tekstin tai grafiikan ohjeita! Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. Vedä ennen seuraavaa työvaihetta verkkopistoke irti pistorasiasta. Muutoin kone voi käynnis- tyä vahingossa ja aiheuttaa tapaturman. Työstön aikana silmät on suojattava laseilla. Työstön aikana on käytettävä kuulosuojainta. Työstön aikana on käytettävä pölysuojainta. Työstön aikana on käytettävä suojakäsineitä. Varoitus vaarasta Nämä paikat voivat olla kuumia Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.s Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti. Käytöstä poistettua konetta ei saa heittää pois vaan se on ympäristönsuojelusyistä johdettava kierrätykseen kuten kaikki muutkin sähkö- ja elektroniikkalaitteet. 3 ~ Verkkoliitäntä 3-vaihevirtaan Päällekytkentä Päältäkytkentä Pyörimissuunta /I Peruseristyksen ohella laitteen sähköä johtavat osat, joita voi koskettaa, on liitetty suojajoh- timeen. (**) voi sisältää kirjaimia tai numeroita Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys

mm mm Hiomanauhan leveys kg kg Paino vastaa EPTA-Procedure 01-tietoja

Työturvallisuus. Älä käytä tätä konetta ennen kuin olet lukenut käyttöohjeen ja oheisen ”Yleiset turvallisuusoh- jeet” (asiakirjanumero 3 41 30 054 06 1) perus- teellisesti ja ymmärtänyt kaiken täydellisesti, myös kuvat, spesifikaatiot ja varotoimenpiteet. Ota myös huomioon asiaankuuluvat kansalliset sähkö- ja työturvallisuutta koskevat määräykset. Jos dokumenteissa selostettuja turvaohjeita laiminlyö- dään, seurauksena voi olla sähköisku, tulipalo ja/tai vakava tapaturma. Säilytä tämä käyttöohje myöhempää tarvetta silmällä pitäen ja anna se koneen mukaan, mikäli kone myydään tai luovutetaan toisen käyttöön. Koneen käyttökohde. Kuljetusalustalla varustettu nauhahiomakone on tarkoi- tettu metallilattiapintojen (paitsi magnesiumin) hiontaan käyttäen FEINin sallimia hiomanauhoja säältä suojatussa ympäristössä. Erityiset varotoimenpiteet. Muista henkilökohtaiset suojavarusteet. Käytä työstöti- lanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuu- losuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaali- hiukkasilta. Varsinkin silmät on suojattava eri työstöta- voilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstös- sä syntyvä pöly. Pitkäaikainen altistuminen melulle saat- taa heikentää kuuloa. Varmista ennen käynnistämistä, että kuljetusalustan kaikki kiristinvivut on hyvin kiristetty. Jos kone työvai- heessa yhtäkkiä laskee alas, saattaa se johtaa vakaviin onnettomuuksiin. Työskentele ainoastaan vaakasuorilla pinnoilla. Kalte- villa pinnoilla saattaa kone riistäytyä hallinnasta. Johda aina pidennysjohto poispäin työkohteesta työs- kentelyn aikana. Jos verkkojohdon yli ajetaan, se joutuu puristukseen tai vaurioituu, syntyy sähköiskun vaara. Varmista ennen liitäntää sähköverkkoon, että nauha- hiomakone on poiskytkettynä (painike ”0” turvakatkai- simessa on painettuna!). Liitä pidennysjohto pistokkeeseen (21). Vedä pidennysjohto kaapelinohja- uksen (22) läpi. Töissä ei pidä käyttää liian löysää vaatetusta, korut on riisuttava ja pitkät hiukset sidottava. Suojalaitteista huolimatta irralliset esineet voivat singota voimalla lait- teen liikkuviin osiin osuessaan ja aiheuttaa tapaturman. Kuluneita, repeytyneitä tai pahoin likaantuneita hioma- nauhoja ei saa käyttää. Käsittele hiomanauhoja huolel- lisesti ja varastoi ne valmistajan antamia ohjeita noudattaen. Hiomanauhoja ei saa taittaa! Vioittunut hiomanauha voi revetä ja singota irti voimalla, mistä voi seurata tapaturma. Vain sellaisia hiomanauhoja tai lisätarvikkeita saa käyttää, jotka työkalun valmistaja on kehittänyt tai hyväksynyt. Muunlainen hiomanauha tai lisätarvike ei välttämättä ole turvallinen käyttää, vaikka se sopisikin koneeseen. Käytä aina koneeseen kuuluvia suojalaitteita. Suojalait- teet on kiinnitettävä koneeseen pitävästi, jolloin saavu- tetaan optimaalisin suoja. Suojalaitteiden tarkoitus on suojata konetta käyttävää hionnassa ilmaan sinkoilevilta hiukkasilta sekä kosketussuojata häntä hiomanauhalta. Huomio palo- ja räjähdysvaara! Metallin hionnassa (esim. alumiini) syntyy pölyä, joka voi olla palavaa tai räjähdysherkkää. Älä käytä konetta palavien aineiden lähellä. Kipinät voivat sytyttää näitä aineita. On varottava, ettei kipinöinnöistä ole varaa muille lähellä oleville. Poista kaikki palavat materiaalit työstö- paikan läheltä. Metalleja hiottaessa syntyy kipinöintiä. Katso, että muut pysyvät turvallisella etäisyydellä työ- kohteesta. Kaikkien työkohteessa olevien on käytettävä henkilökohtaisia suojavarusteita. Työkappaleesta tai rikkoutuneesta vaihtotyökalusta irtoavia osia voi sin- koutua kauemmaskin ja vahingoittaa muita varsinaisen työkohteen ulkopuolella olevia. Työstetty pinta voi olla erittäin kuuma. Sitä ei pidä kos- kettaa paljaalla kädellä. Pyörivää hiomanauhaa ei saa missään tapauk- sessa koskettaa. Siitä seuraa tapaturman vaara. Vaaratilanteissa on heti painettava hätä-seis-paini- kietta. Kone jälkikäy vielä noin 50 sekuntia. Koneen ilmanvaihtoaukot on puhdistettava säännölli- sesti. Moottorin tuuletin kerää pölyä konekotelon sisään. Jos metallipölyä kerääntyy ylenmäärin, se voi vaarantaa sähköistä turvallisuutta. Koneen verkkopistokkeen saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja. Pistorasian suojajoh- timen on oltava liitettynä sähköverkon suojamaahan. Huolto- ja kunnostustöiden ajaksi on verkkopistoke vedettävä irti! Jos kone kytketään päälle vahingossa, sii- tä voi aiheutua vakava työtapaturma. Koneen sähkötekninen turvallisuus on annettava tar- kastaa säännöllisin välein lakisääteisiä määräyksiä noudattaen. Jos tarkastukset laiminlyödään, koneesta voi saada sähköiskun! m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt. Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys63

Ennen koneen ensimmäistä käyttökertaa on tarkastet- tava koneen pyörimissuunta. Jos pyörimissuunta on väärä, työkappale saattaa sinkoutua irti ja aiheuttaa tapa- turman. Pyörimissuunnan saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja. Kun kone käynnistetään, on katsottava, ettei kukaan seiso välittömästi hiomanauhan vieressä. Jos hioma- nauha repeää, se voi aiheuttaa vakavan tapaturman. Terveydelle vaarallisten pölyjen käsittely Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä. Tietyntyyppisen pölyn koskettaminen tai hengittämi- nen voi aiheuttaa allergisia reaktioita ja/tai hengitystei- den sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoi- sista materiaaleista erittyvistä silikaateista, maalinpoisto- aineista, puunsuoja-aineista sekä eliöntorjunta-aineista. Riskin suuruus pölyjä hengitettäessä riippuu niiden määrästä. Suositamme käyttämään tarkoitukseen sopi- vaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta. Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi. Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyy- dessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materiaalin valmistajan työstöohjeita on nouda- tettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä. Laitteen osat. 1 Lukitusruuvit 2 Ohjaustanko 3 Lukitusruuvi 4 Kampi nauhahiomakoneen korkeussäätöä varten 5 Syvyydenrajoittimen ruuvi 6 Korkeusrajoittimen ruuvi 7 Nostovoiman säätökampi 8 Samansuuntaisuussäädön tähtikahvaruuvi 9 Kipinäsuojus 10 Siipiruuvit, kipinäsuojus 11 Hiomanauhan säätöruuvi 12 Käyttöpyörä 13 Kontaktilevy 14 Sivusuojuksen ruuvi 15 Sivusuojus 16 Kiristinvipu 17 Nauhajännityksen karkeasäädön ruuvit 18 Käynnistyskytkin 19 Pyörintänopeuden vaihtokytkin (vain 2H-mallit) 20 Hätä-seis-painike 21 Pistoke 22 Kaapelinohjaus 23 Tuuletusaukot 24 Voitelunippa 25 Ohjekilpi Asetukset. Ennen koneeseen kohdistuvia töitä on verkkopis- toke vedettävä irti pistorasiasta. Ohjaustangon asetus (Kuva 3). Avaa neljä ruuvia (1) ja aseta ohjaustanko (2) toivotulle työkorkeudelle. Kiristä tässä asennossa kaikki ruuvit Aseta hiomatyöstö (Kuvat 1/4). Aseta tähtikahvaruuvilla (3) nauhahiomakone suurin piirtein työkorkeudelle. Aseta kammella (4) hiomanauhan ja pinnan välinen etäi- syys. Hiomatyöstön voi säätää myös työvaiheen aikana. Syvyydenrajoittimen asetus (Kuvat 1/5). Avaa ruuvi (5). Aseta kammella (4) nauhahiomakone sille hiomatyös- tölle, joka korkeintaan tulee saavuttaa. Lukitse syvyydenrajoitin tähän asentoon ruuvilla (5). Korkeudenrajoittimen asetus (Kuva 6). Käännä ohjaustanko ylös niin, että nauhahiomakone liikkuu ylöspäin. Ruuvilla (6) voidaan haluttu kääntökorkeus asettaa. Nostovoiman asetus (Kuva 7). Kammella (7) voidaan haluttu nostovoima asettaa. Aseta nostovoima niin, että nauhahiomakonetta kevy- esti voidaan kääntää alas ja että se nostettuna tai työtau- kojen aikana itsestään pysyy yläasennossa. Suuntaissäätö (Kuva 8). Tasaista hiomatyöstöä varten on tärkeää, että hioma- nauha liikkuu samansuuntaisena pinnan kanssa. Säädä nauhan kulku tähtikahvaruuvilla (8). Kipinäsuojuksen (9) säätö (Kuva 1). Avaa molemmat kylkiruuvit (10) ja aseta kipinäsuojus (9) niin, että hiomanauha on mahdollisimman hyvin pei- tettynä. Kiristä kylkiruuvit uudelleen. Hiomanauhan säätö. Kytke kone päälle vain hetkeksi ja tarkasta hiomanauhan kulku. Jos hiomanauha puoltaa jommalle kummalle sivulle, säädä sen asentoa säätöruuvilla (11) niin, että nauha pyörii keskellä. Jos nauhaa ei saada säädettyä keskelle: Puhdista käyttöpyörä (12) ja kontaktipyörä (13) paineil- malla.

Tarkasta käyttö- ja kontaktipyörän kunto: kulumat, mahdolliset muotoviat tms. Vialliset osat on annettava uusia välittömästi! Hiomanauhan vaihto. Ennen koneeseen kohdistuvia töitä on verkkopis- toke vedettävä irti pistorasiasta. Löysää ruuvia (14) ja käännä sivusuojus (15) alas. Käännä vipu (16) alas kiinnityslait- teen höllentämiseksi. Poista hiomanauha. Kun kiinnität uuden hiomanauhan, tarkista ensin sen pyörimissuunta nauhan sisäpinnalta! Pyörimissuunnan on oltava sama kuin käyttöpyörän pyörimissuunnan. Aseta hiomanauha sekä käyttöpyörän (12) että kontak- tipyörän (13) varaan. Käännä vipu (16) ylös hiomanauhan kiristämiseksi. Ellei hiomanauhaa voi kiristää tar- peeksi täytyy kiinnityslaitetta säätää uudelleen. Avaa molemmat ruuvit (17), siirrä kiinnityslaitetta ja kiristä ruuvit uudelleen. Sulje sivusuojus (15) ja kiristä ruuvi (14) taas kiinni. Asenna hioma-alusta (7) ja lastusäiliö (8). Tarkista hioma-alustan välysmitta. Kytke kone päälle ja säädä hiomanauhan asentoa. Käyttövinkkejä. Käynnistys: Paina näppäintä ”I” (18). Pysäytys: Paina näppäintä ”0” (18). Käynnistys: (Vain 2H-mallit) Paina kytkintä ”I” (18). Pysäytys: (Vain 2H-mallit) Paina kytkintä ”I” (18). Virran katkaisemisen jälkeen kone jälkikäy vielä n. 50 sekunnin ajan. Turvakatkaisin (20): Vaaratilanteessa kone pysäytetään punaisella hätä-seis- painikkeella. Pyörintänopeuden vaihtokytkentä (19) (Vain 2H- mallit) Kytkinasento 1: Alhainen kierrosluku Kytkinasento 2: Suuri kierrosluku Kone on pysäytettävä, ennen kuin kierroslukua säädetään kytkimellä (19). Ylikuormitussuoja. Jos konetta käytetään pitempään korkealla kuormituk- sella, siitä katkeaa virta automaattisesti. Sen jälkeen koneen on annettava jäähtyä n. 15 minuuttia, ennen kuin työstöä voi jatkaa. Toimintaohjeita. Vie kuljetusalusta työkohteeseen. Käynnistä nauhahiomakone ja vedä ohjaustangon vipu työasentoon. Kuljeta nauhahiomakone tasaisella nopeudella hiottavan pinnan yli. Käännä ohjaustanko ylös työvaiheen loputtua ja kytke nauhahiomakone pois päältä. Melupäästöarvot. Kunnossapito, huolto. Kunnostustyöt saa suorittaa ainoastaan ammatti- taitoinen asentaja voimassa olevia määräyksiä noudattaen. Suositamme tilaamaan kunnostuksen FEIN-palvelusta, lähimmästä FEIN-sopimuskorjaamosta tai FEIN-jälleen- myyjältä. Mikäli koneen liitäntäjohto on vioittunut, se on vaihdet- tava erikoisvalmisteiseen liitäntäjohtoon, jollaisen voi tilata FEIN-palvelusta. Tähän koneeseen kuuluvan päivitetyn varaosaluettelon voi hakea internet-osoitteesta www.fein.com. Päivittäiset huoltotoimet Puhdista moottorin kotelossa olevat ilmanvaihto- aukot (23) ja muut merkityt kohteet (vrt. ohje- kilpi (25)) paineilmalla. Öljyä päivittäin koneen merkityt kohteet koneöl- jyllä (ks. ohjekilpi (25)). Tyhjäkäynti Hionta Mitattu A-painotettu äänenpainetaso työpis- teessä

(re 20 μPa) desibeleinä 80,5 94 Epätarkkuus

desibe- leinä 4 4 Mitattu A-painotettu äänitehon taso

(re 1 pW) desibeleinä 90 100,5 Epätarkkuus

desibe- leinä 2,5 2,5 Käyttöedellytykset Kierrosluku (/min) 3 000 3 000 Materiaali – ST 37 Mitat – 8 x 40 Hiomanauha

GRIT by Fein 36Z HUOMAUTUS: Mitatun päästöarvon ja siihen liittyvän epätarkkuusarvon summe on niiden arvojen yläraja, jotka voidaan havaita mittauksissa. Käytä kuulosuojainta! Mitta-arvot on laskettu vaadittua tuotestandardia nou- dattaen (ks. käyttöohjeiden viimeinen sivu).65

Tarkasta aina hiomanauhan vaihdon yhteydessä käyttö- (12) ja kontaktipyörien (13) kunto, mahdolliset kulumat tai vauriot. Anna uusia vioittuneet osat. Poista koteloon kerrostuneet jäännökset, kun ne ovat jäähtyneet riittävästi. Jäännökset saa hävittää ainoastaan sopivien säiliöiden avulla. Voitele kuukausittain kiinnityslaitteen laakeri voiteluni- pan (24) kautta. Puhdista koneen ulkopinta paineilmalla. Seuraavat osat voi tarvittaessa vaihtaa itse: Hioma- nauha, kipinäsuojus Takuu. Tuotteeseen pätee takuu, joka vaaditaan sen tuonti- maassa. Sen ohella pätee FEINin takuuehdoissa määrit- tämä valmistajakohtainen takuu. Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu koneen toimitussi- sältöön. EU-vastaavuus. CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCA- merkinä menettää voimassaolonsa. UKCA-tiedonanto koskee vain brittimarkkinoita (Eng- lanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitet- tuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa. Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräys- ten ja standardien mukainen. Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Ympäristönsuojelu, jätehuolto. Huolehdi siitä, että pakkausmateriaali, käytöstä pois- tettu kone ja sen lisätarvikkeet johdetaan kierrätykseen. Liitäntäkaaviot. Tyyppi GIMS75/GIMS150 440 V/254 V, 400 V/220 V

440 V/254 V, 400 V/220 V sivu 98 Tyyppi GIMS75/GIMS150 230 V/220 V

230 V/220 V sivu 99 Tyyppi GIMS72 2H/GIMS150 2H 440 V/254 V, 400 V/220 V sivu 100
