NÁVOD K OBSLUZE GIMS 756 Fein

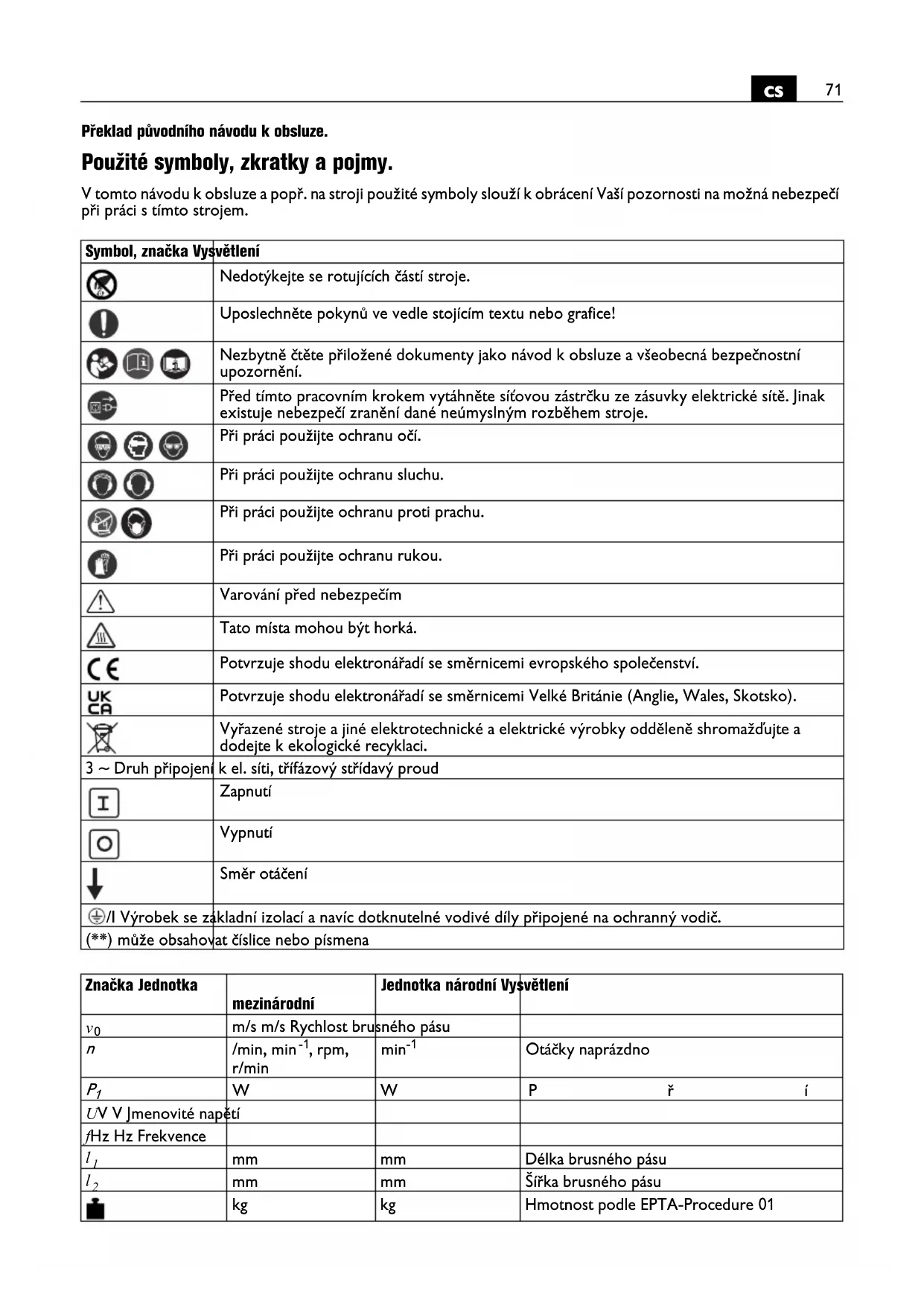

Překlad původního návodu k obsluze. Použité symboly, zkratky a pojmy. V tomto návodu k obsluze a popř. na stroji použité symboly slouží k obrácení Vaší pozornosti na možná nebezpečí při práci s tímto strojem. Symbol, značka Vysvětlení Nedotýkejte se rotujících částí stroje. Uposlechněte pokynů ve vedle stojícím textu nebo grafice! Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. Před tímto pracovním krokem vytáhněte síťovou zástrčku ze zásuvky elektrické sítě. Jinak existuje nebezpečí zranění dané neúmyslným rozběhem stroje. Při práci použijte ochranu očí. Při práci použijte ochranu sluchu. Při práci použijte ochranu proti prachu. Při práci použijte ochranu rukou. Varování před nebezpečím Tato místa mohou být horká. Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko). Vyřazené stroje a jiné elektrotechnické a elektrické výrobky odděleně shromažďujte a dodejte k ekologické recyklaci. 3 ~ Druh připojení k el. síti, třífázový střídavý proud Zapnutí Vypnutí Směr otáčení /I Výrobek se základní izolací a navíc dotknutelné vodivé díly připojené na ochranný vodič. (**) může obsahovat číslice nebo písmena Značka Jednotka mezinárodní Jednotka národní Vysvětlení

m/s m/s Rychlost brusného pásu

WWPříkon U V V Jmenovité napětí f Hz Hz Frekvence

mm mm Délka brusného pásu

mm mm Šířka brusného pásu kg kg Hmotnost podle EPTA-Procedure 01

Pro Vaši bezpečnost. Nepoužívejte tento stroj, dokud jste si důkladně nepřečetli a zcela nepochopili tento návod k obsluze a též přiložená „Všeobecná bezpečnostní upozornění“ (číslo spisu 3 41 30 054 06 1) včetně vyobrazení, specifikací a bezpečnostních předpisů. Dbejte rovněž příslušná národní ustanovení pro elektrickou bezpečnost a bezpečnost práce. Nedbání bezpečnostních upozornění v uvedené dokumentaci může vést k zásahu elektrickým proudem, k požáru a/nebo k vážným zraněním. Tento návod k obsluze uschovejte pro pozdější použití a při poskytnutí či prodeji stroje jej přiložte. Určení stroje. Pásová bruska s podvozkem je určena k broušení kovových podlahových ploch (kromě hořčíku) pomocí firmou FEIN schválených brusných pásů v prostředí chráněném před povětrnostními vlivy. Speciální bezpečnostní předpisy. Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu. Před zapnutím zajistěte, aby byly všechny upínací páčky na podvozku dobře a pevně utažené. Pokud stroj během pracovního procesu náhle poklesne, může to vést k těžkým úrazům. Pracujte pouze na vodorovných plochách. Na šikmých plochách se stroj může dostat mimo kontrolu. Prodlužovací kabel veďte během pracovního procesu vždy pryč od pracoviště. Přejede-li se přes síťový kabel, bude-li rozmačkaný nebo poškozený, pak existuje nebezpečí zásahu elektrickým proudem! Před připojením na elektrickou síť zajistěte, aby byla pásová bruska vypnutá (tlačítko „0“ na bezpečnostním spínači musí být stisknuté!). Spojte prodlužovací kabel se zástrčkou (21). Prodlužovací kabel protáhněte vodítkem kabelu (22). Při práci nenoste žádný volný oděv, šperky nebo volné, dlouhé vlasy. Volné předměty mohou být i přes ochranné přípravky zachyceny pohybujícími se díly a vést k poraněním. Nepoužívejte žádné opotřebované, zatržené nebo silně zanesené brusné pásy. Zacházejte s brusnými pásy pečlivě a uskladňujte je podle pokynů výrobce. Brusné pásy nelámejte! Poškozené brusné pásy se mohou roztrhnout, odmrštit a někoho zranit. Nepoužívejte žádné brusné pásy nebo jiné příslušenství, které není speciálně výrobcem vyvinuto či schváleno. Bezpečný provoz není samotný dán tím, že se brusný pás nebo příslušenství hodí k Vašemu stroji. Vždy používejte na stroji se nacházející ochranná zařízení. Ochranná zařízení musejí být na stroji spolehlivě namontována tak, aby se dosáhlo nejvyšší míry bezpečnosti. Ochranná zařízení mají chránit obsluhu před odletujícími brusnými částicemi a neúmyslným dotykem s brusným pásem. Pozor, nebezpečí požáru a výbuchu! Při broušení kovů (např. hliníku) vzniká prach, který může být hořlavý či výbušný. Neprovozujte stroj v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit. Dbejte na to, aby žádné osoby nebyly ohroženy odletem jisker. Odstraňte z blízkosti hořlavé materiály. Při broušení kovů vzniká odlet jisker. Dbejte u ostatních osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do této pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo ulomených nasazovacích nástrojů mohou odlétnout a způsobit poranění i mimo přímou pracovní oblast. Opracovávaná plocha může být velmi horká. Nedotýkejte se jí rukou. Nikdy se nedotýkejte běžícího brusného pásu. Existuje nebezpečí zranění. V nebezpečné situaci ihned stiskněte bezpečnostní vypínací tlačítko. Stroj dobíhá až 50 sekund. Pravidelně čistěte větrací otvory stroje. Ventilátor motoru vtahuje do tělesa prach. To může při nadměrném nahromadění kovového prachu způsobit elektrické ohrožení. Zástrčku stroje smí namontovat pouze odborník v oboru elektro. Ochranný vodič v síťové zásuvce musí být spojen s ochranným uzemněním elektrické sítě. Při údržbě a opravě vytáhněte síťovou zástrčku! Zapne- li se neúmyslně stroj, pak to může vést k těžkým zraněním. Elektrickou bezpečnost stroje nechte pravidelně zkontrolovat podle zákonných ustanovení. U neprověřených strojů existuje nebezpečí zásahu elektrickým proudem! Před prvním uvedením do provozu zkontrolujte směr otáčení motoru. Při nesprávném směru otáčení může být obrobek odmrštěn a způsobit úrazy. Směr otáčení smí být změněn pouze odborníkem v oboru elektro. m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Základní a odvozené jednotky z mezinárodní soustavy jednotek SI. Značka Jednotka mezinárodní Jednotka národní Vysvětlení73

Nikdy nestůjte Vy ani jiné osoby při zapnutí stroje přímo proti brusnému pásu. Brusný pás se může roztrhnout a způsobit těžká zranění. Zacházení s nebezpečným prachem Při pracovních procesech s úběrem materiálu pomocí tohoto nářadí vzniká prach, který může být škodlivý. Dotyk nebo vdechnutí některého prachu jako např. azbestu a materiálů s obsahem azbestu, olovnatých nátěrů, kovu, některých druhů dřeva, minerálů, částeček křemičitanů z materiálů s obsahem kamene, rozpouštědel barev, prostředků na ochranu dřeva, antivegetativních nátěrů plavidel, může u osob vyvolat alergické reakce a/nebo onemocnění dýchacích cest, rakovinu, poruchy reprodukce. Riziko dané vdechnutím prachu závisí na expozici. Použijte odsávání určené na vznikající prach a též osobní ochranné pomůcky a postarejte se o dobré větrání pracovního místa. Opracovávání materiálů s obsahem azbestu přenechte pouze odborníkům. Dřevěný prach a prach lehkých kovů, horké směsi z brusného prachu a chemických látek se mohou za nepříznivých podmínek samy vznítit nebo způsobit výbuch. Zabraňte odletu jisker ve směru zásobníku prachu a též přehřátí elektronářadí a broušeného materiálu, nádobu na prach včas vyprazdňujte, dbejte upozornění výrobce materiálů k opracovávání a též ve Vaší zemi platných předpisů pro opracovávané materiály. Na první pohled. 1 Zajišťovací šrouby 2 Oj 3 Zajišťovací šroub 4 Klika pro výškové nastavení pásové brusky 5 Šroub hloubkového dorazu 6 Šroub výškového dorazu 7 Klika pro nastavení nadzvedávací síly 8 Hvězdicový šroub pro nastavení rovnoběžnosti 9 Ochrana proti jiskrám 10 Křídlové šrouby ochrany proti jiskrám 11 Hvězdicový šroub, seřízení běhu pásu 12 Hnací kotouč 13 Kontaktní kotouč 14 Šroub bočního krytu 15 Boční kryt 16 Napínací páka 17 Šrouby hrubého nastavení napnutí pásu 18 Spínač 19 Přepínání počtu otáček (pouze modely 2H) 20 Bezpečnostní vypínací tlačítko 21 Zástrčka 22 Vodítko kabelu 23 Větrací otvory 24 Mazací hlavice 25 Štítek s upozorněními Nastavení. Před každou prací na stroji vytáhněte síťovou zástrčku ze zásuvky. Nastavení oje (obrázek 3). Povolte čtyři šrouby (1) a nastavte oj (2) na požadovanou pracovní výšku. Všechny šrouby v této poloze pevně utáhněte. Nastavení úběru broušení (obrázky 1/4). Pásovou brusku nastavte pomocí hvězdicového šroubu (3) zhruba na pracovní výšku. Pomocí kliky (4) nastavte vzdálenost mezi brusným pásem a povrchem. Úběr broušení lze regulovat i během pracovního procesu. Nastavení hloubkového dorazu (obrázky 1/5). Povolte šroub (5). Pomocí kliky (4) nastavte pásovou brusku na takový úběr broušení, jež se má maximálně dosáhnout. Hloubkový doraz pomocí šroubu (5) v této poloze zafixujte. Nastavení výškového dorazu (obrázek 6). Oj natočte nahoru tak, aby se pásová bruska pohnula nahoru. Pomocí šroubu (6) lze nastavit požadovanou výšku natočení. Nastavení nadzvedávací síly (obrázek 7). Pomocí kliky (7) lze nastavit potřebnou nadzvedávací sílu. Nadzvedávací sílu nastavte tak, aby mohla pásová bruska lehkým chodem poklesnout a při nadzdvihnutí nebo v pracovních přestávkách se samovolně udržela v horní poloze. Nastavení rovnoběžnosti (obrázek 8). Pro rovnoměrný úběr broušení je zapotřebí, aby brusný pás běžel rovnoběžně vůči povrchu. Běh pásu seřiďte pomocí hvězdicového šroubu (8). Nastavení ochrany proti jiskrám (9) (obrázek 1). Povolte oba křídlové šrouby (10) a ochranu proti jiskrám (9) nastavte tak, aby brusný pás byl tak dalece zakrytý, jak je to jen možné. Křídlové šrouby opět pevně utáhněte. Seřízení běhu pásu. Stroj pouze krátce zapněte a zkontrolujte běh pásu. Pokud se pás pohybuje vpravo nebo vlevo, seřiďte běh pásu pomocí hvězdicového šroubu (11) na střed. Jestliže nelze seřídit běh pásu na střed: Očistěte hnací kotouč (12) a kontaktní kotouč (13) tlakovým vzduchem.

Zkontrolujte obrus, deformaci a opotřebení hnacího a kontaktního kotouče. Poškozené díly nechte ihned vyměnit! Výměna brusného pásu. Před každou prací na stroji vytáhněte síťovou zástrčku ze zásuvky. Uvolněte šroub (14) a sklopte boční kryt (15) dolů. Natočte páku (16) dolů pro odlehčení napínacího zařízení. Odstraňte starý brusný pás. Před nasazením nového brusného pásu dbejte na údaj o směru běhu na potištěné straně brusného pásu! Musí souhlasit se směrem otáčení hnacího kotouče. Přiložte brusný pás současně na hnací kotouč (12) a kontaktní kotouč (13). Natočte páku (16) nahoru pro napnutí brusného pásu. Jestliže nelze brusný pás dostatečně napnout, musí se napínací zařízení znovu seřídit. Povolte oba šrouby (17), napínací zařízení přesaďte a šrouby opět pevně utáhněte. Zavřete boční kryt (15) a šroub (14) opět utáhněte. Namontujte opěrku při broušení (7) a nádobku na piliny (8). Zkontrolujte rozměr štěrbiny opěrky při broušení. Zapněte stroj a seřiďte běh pásu. Pokyny k provozu. Zapnutí: Stiskněte tlačítko „I“ (18). Vypnutí: Stiskněte tlačítko „0“ (18). Zapnutí: (pouze modely 2H) Stiskněte spínač „I“ (18). Vypnutí: (pouze modely 2H) Stiskněte spínač „I“ (18). Stroj po vypnutí ca. 50 sekund dobíhá. Bezpečnostní vypínací tlačítko (20): V nebezpečných situacích stlačte pro vypnutí stroje červené bezpečnostní vypínací tlačítko. Přepnutí počtu otáček (19) (pouze modely 2H) Poloha spínače 1: nízký počet otáček Poloha spínače 2: vysoký počet otáček Počet otáček se smí přepínat pouze za stavu klidu stroje pomocí přepínače (19). Ochrana proti přetížení. Při delší dobu trvajícím vysokém zatížení se stroj vypne. Po ochlazení za ca. 15 minut je stroj opět připraven k použití. Pracovní upozornění. Podvozek dovezte na pracoviště. Pásovou brusku zapněte a přitáhněte páku oje do pracovní polohy. Veďte pásovou brusku rovnoměrnou rychlostí přes broušenou plochu. Po ukončení pracovního procesu natočte oj nahoru a pásovou brusku vypněte. Hodnoty emisí hluku. Údržba a servis. Opravu smí provádět pouze kvalifikovaný odborník podle platných předpisů. Pro opravu doporučujeme servis FEIN, smluvní opravny FEIN a zastoupení FEIN. Pokud je poškozené napájecí elektrické vedení, musí být nahrazeno speciálně připraveným napájecím vedením, jež je dostupné přes zákaznický servis FEIN. Aktuální seznam náhradních dílů tohoto stroje naleznete na internetu na www.fein.com. Běh naprázdno Broušení Naměřená hodnocená hladina emise akustického tlaku A na pracovišti

(re 20 μPa), v decibelech 80,5 94 Nepřesnost

, v decibelech 4 4 Naměřená hodnocená hladina akustického výkonu A

(re 1 pW), v decibelech 90 100,5 Nepřesnost

, v decibelech 2,5 2,5 Provozní podmínky Počet otáček (/min) 3 000 3 000 Materiál – ST 37 Rozměr – 8 x 40 Brusný pás

GRIT by Fein 36Z POZNÁMKA: součet z naměřené hodnoty emise a příslušné nepřesnosti představuje horní hranici hodnot, jež se mohou při měřeních vyskytnout. Používejte ochranu sluchu! Naměřené hodnoty zjištěny podle týkající se výrobkové normy (viz poslední strana tohoto návodu k obsluze).75

Denní údržba Pomocí tlakového vzduchu vyfukujte chladící větrací otvory (23) na motorové skříni a označená místa (viz štítek s upozorněními (25)). Stroj každý den olejujte na označených místech strojním olejem (viz štítek s upozorněními (25)). Při každé výměně brusného pásu zkontrolujte opotřebení a poškození hnacího (12) a kontaktního kotouče (13). Poškozené díly nechte vyměnit. V tělese usazené zbytky odstraňujte, když jsou dostatečně vychladnuté. Ty se smějí zlikvidovat pouze pomocí vhodných nádob. Každý měsíc namažte ložiska napínacího zařízení na mazací hlavici (24). Stroj zvnějšku očistěte tlakovým vzduchem. Následující díly můžete, je-li třeba, vyměnit sami: brusný pás, ochranu proti jiskrám Záruka a ručení. Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN. V obsahu dodávky Vašeho stroje může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v návodu k obsluze. Prohlášení o shodě. CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost. UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost. Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze. Technické podklady u: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Ochrana životního prostředí, likvidace. Obaly, vyřazené stroje a příslušenství dodejte k opětovnému zhodnocení nepoškozující životní prostředí. Schémata elektrického zapojení. Typ GIMS75/GIMS150 440 V/254 V, 400 V/220 V

Technické údaje 4 4 Nameraná hodnota A hladiny akustického tlaku
