Typ výrobku	Průmyslová pásová bruska s rámem
Značka	Fein
Model	GIMS 150 2H
Otáčky naprázdno	3000 ot/min
Elektrické připojení	Trojfázový střídavý proud (3~), 400V/230V (podle verze)
Příkon (P1)	Neuvedeno v návodu, viz typový štítek
Rozměry pásu	Délka a šířka neuvedeny, model 150 naznačuje šířku 150 mm
Hmotnost	Neuvedeno v návodu
Zapnutí/vypnutí	Vypínač Zap/Vyp (I/0) a červené tlačítko nouzového zastavení
Nastavení otáček	Model 2H: dvě rychlosti (poloha 1: nízká, poloha 2: vysoká) pomocí přepínače (19)
Ochrana proti přetížení	Automatické vypnutí při velkém zatížení, chlazení cca 15 minut
Určené použití	Broušení kovových povrchů na podlaze (kromě hořčíku) v chráněném prostředí
Bezpečnostní vybavení	Ochrana proti jiskrám, boční ochrana, ochrana pásu
Uživatelem odnímatelné příslušenství	Brusný pás, ochranný kryt
Denní údržba	Vyfoukat stlačeným vzduchem větrací otvory a namazat v uvedených místech
Mazání	Jednou měsíčně namazat ložiska upínacího zařízení přes mazničku (24)
Servis	Opravy autorizovaným servisem FEIN, náhradní díly na www.fein.com
Hladina hluku (broušení)	Akustický tlak LpA = 94 dB(A), nejistota KpA = 4 dB
Shoda	CE a UKCA (podle trhu)

Často kladené otázky - GIMS 150 2H Fein

Jak vyměnit brusný pás?

Odpojte přístroj. Povolte šroub (14), otevřete boční kryt (15). Stiskněte páku (16) pro uvolnění pásu. Vyjměte starý pás. Nasaďte nový pás ve směru otáčení (šipka na zadní straně). Zvedněte páku pro napnutí. V případě potřeby upravte napnutí šrouby (17). Zavřete kryt a utáhněte šroub.

Jak vycentrovat brusný pás?

Krátce zapněte přístroj. Pokud pás odchází, použijte křídlový šroub (11) k nastavení chodu. Pokud se nevycentruje, vyčistěte hnací kladku (12) a kontaktní kladku (13) stlačeným vzduchem. Zkontrolujte opotřebení nebo deformaci, v případě potřeby vyměňte.

Jaká nastavení jsou k dispozici pro úběr materiálu?

Použijte kliku (4) k nastavení vzdálenosti mezi pásem a povrchem. Křídlový šroub (3) slouží k hrubému nastavení výšky. Šroub (5) slouží jako hloubkový doraz pro omezení maximálního úběru. Tato nastavení lze provádět za chodu.

Jak nastavit zdvihací sílu?

Otáčejte klikou (7) pro nastavení síly potřebné ke zvednutí brusky. Nastavte ji tak, aby stroj zůstal automaticky ve zvednuté poloze během přestávek, ale přitom šel snadno spustit dolů.

Jaký typ elektrického napájení je vyžadován?

Bruska vyžaduje třífázové napájení (střídavý proud 3~). Možná napětí jsou 440V/254V, 400V/220V nebo 230V/220V podle verze. Zkontrolujte typový štítek vašeho přístroje. Připojení musí provést odborný elektrikář.

Jak provádět denní údržbu stroje?

Vyfoukejte stlačeným vzduchem větrací otvory (23) a místa označená na instrukční tabulce. Denně mažte uvedené body mazání. Při výměně pásu zkontrolujte stav hnací a kontaktní kladky. Po vychladnutí vyčistěte zbytky v krytu.

Co dělat v případě nouze?

Okamžitě stiskněte červené tlačítko nouzového zastavení (20). Stroj se zastaví přibližně za 50 sekund. Po zastavení přístroj před jakýmkoli zásahem odpojte. V případě nebezpečí se nedotýkejte rotujícího pásu.

Mohu použít brusné pásy jiné než Fein?

Doporučuje se používat pouze brusné pásy schválené společností Fein. Použití příslušenství, které není navrženo nebo schváleno výrobcem, může představovat bezpečnostní rizika a poškodit stroj.

Jaké jsou hladiny hluku během provozu?

Při chodu naprázdno je hladina akustického tlaku 80,5 dB(A); během broušení dosahuje 94 dB(A). Nejistota je 4 dB. Vždy používejte vhodnou ochranu sluchu.

Kde najít náhradní díly a servis?

Náhradní díly jsou k dispozici na webu www.fein.com. Pro opravy kontaktujte servis Fein nebo autorizovaný servis. Výměnu napájecího kabelu musí provést odborník pomocí speciálního kabelu Fein.

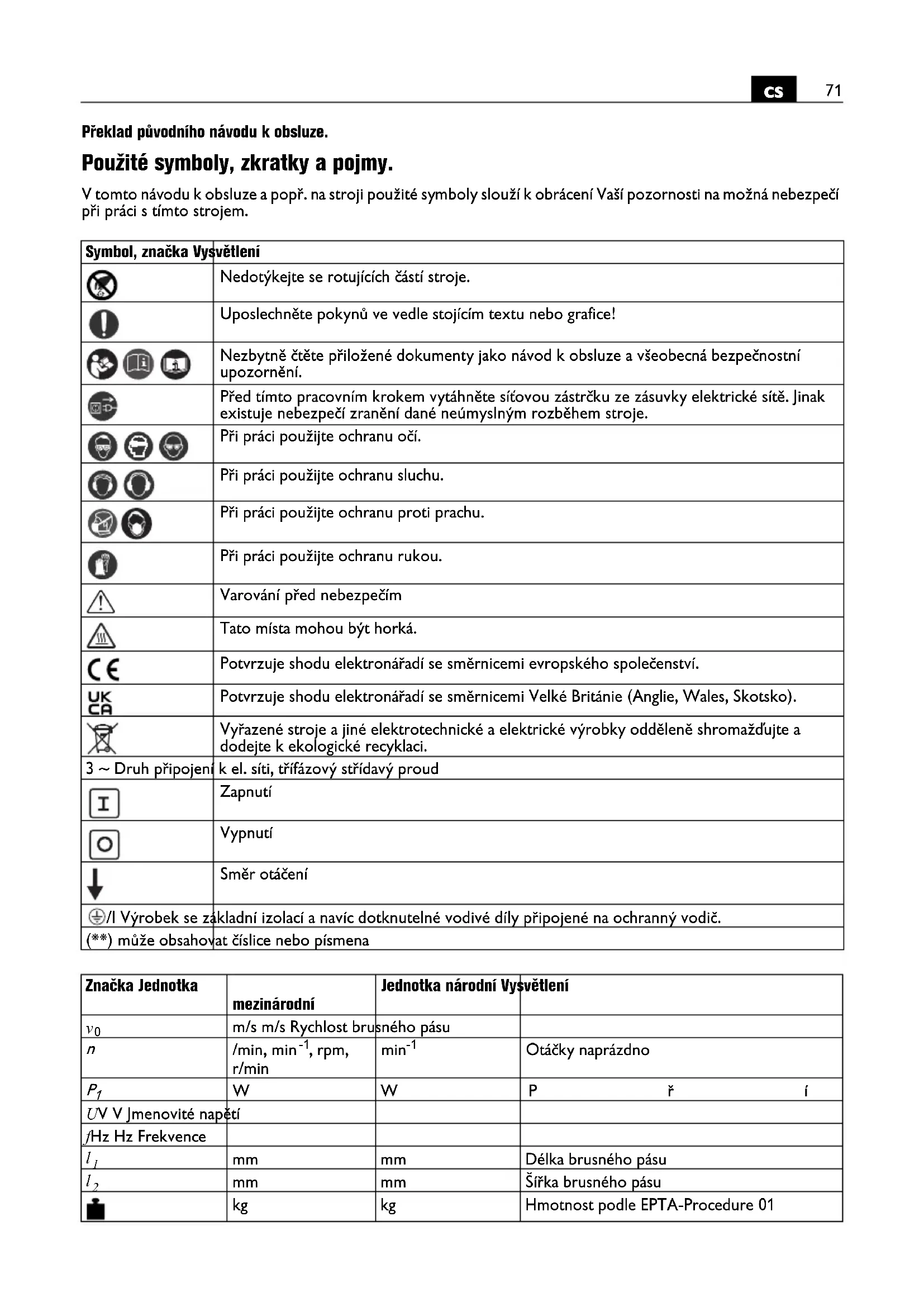

NÁVOD K OBSLUZE GIMS 150 2H Fein

Překlad původního návodu k obsluze.

Použité symboly, zkratky a pojmy.

V tomto návodu k obsluze a popř. na stroji použité symboly slouží k obrácení Vaší pozornosti na možná nebezpečí při práci s tímto strojem.

Symbol, značka Vysvětlení
		Nedotýkejte se rotujících částí stroje.
		Uposlechněte pokynů ve vedle stojícím textu nebo grafice!
		Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění.
		Před tímto pracovním krokem vytáhněte síťovou zástrčku ze zásuvky elektrické sítě. Jinak existuje nebezpečí zranění dané neúmyslným rozběhem stroje.
		Při práci použijte ochranu očí.
		Při práci použijte ochranu sluchu.
		Při práci použijte ochranu proti prachu.
		Při práci použijte ochranu rukou.
		Varování před nebezpečím
		Tato místa mohou být horká.
		Potvrzuje shodu elektronářadí se směrnicemi evropského společenství.
		Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko).
		Vyřazené stroje a jiné elektrotechnické a elektrické výrobky odděleně shromažďujte a dodejte k ekologické recyklaci.
3 ~ Druh připojení		k el. síti, třífázový střídavý proud
		Zapnutí
		Vypnutí
		Směr otáčení
⊕/I Výrobek se základní izolací a navíc dotknutelné vodivé díly připojené na ochranný vodič.
(**) může obsahovat číslice nebo písmena

Značka Jednotka	mezinárodní	Jednotka národní Vysvětlení
v_0	m/s m/s Rychlost brusného pásu
n	/min, min ^-1 , rpm,r/min	min ^-1	Otáčky naprázdno
P_1	W	W	P rí í
UV V Jmenovité napětí
fHz Hz Frekvence
l_1	mm	mm	Délka brusného pásu
l_2	mm	mm	Šířka brusného pásu
ITAVWI	kg	kg	Hmotnost podle EPTA-Procedure 01
Značka Jednotka	mezinárodní	Jednotka národní Vysvětlení
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Základní a odvozené jednotky z mezinárodní soustavy jednotek SI.

Pro Vaši bezpečnost.

Nepoužívejte tento stroj, dokud jste si důkladně nepřečetli a zcela nepochopili tento návod k obsluze a též přiložená „Všeobecná bezpečnostní upozornění“ (číslo spisu 3 41 30 054 06 1)

včetně vyobrazení, specifikací a bezpečnostních předpisů.

Dbejte rovněž příslušná národní ustanovení pro elektrickou bezpečnost a bezpečnost práce.

Nedbání bezpečnostních upozornění v uvedené dokumentaci může vést k zásahu elektrickým proudem, k požáru a/nebo k vážným zraněním.

Tento návod k obsluze uschovejte pro pozdější použití a při poskytnutí či prodeji stroje jej přiložte.

Určení stroje.

Pásová bruska s podvozkem je určena k broušení kovových podlahových ploch (kromě hořčíku) pomocí firmou FEIN schválených brusných pásů v prostředí chráněném před povětrnostními vlivy.

Speciální bezpečnostní předpisy.

Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu.

Před zapnutím zajistěte, aby byly všechny upínací páčky na podvozku dobře a pevně utažené. Pokud stroj během pracovního procesu náhle poklesne, může to vést k těžkým úrazům.

Pracujte pouze na vodorovných plochách. Na šikmých plochách se stroj může dostat mimo kontrolu.

Prodlužovací kabel vedte během pracovního procesu vždy pryč od pracoviště. Přejede-li se přes síťový kabel, bude-li rozmačkaný nebo poškozený, pak existuje nebezpečí zásahu elektrickým proudem!

Před připojením na elektrickou síť zajistěte, aby byla pásová bruska vypnutá (tlačitko „0“ na bezpečnostním spínači musí být stisknuté!). Spojte prodlužovací kabel se zástrčkou (21). Prodlužovací kabel protáhněte vodítkem kabelu (22).

Při práci nenoste žádný volný oděv, šperky nebo volné, dlouhé vlasy. Volné předměty mohou být i přes ochranné přípravky zachyceny pohybujícími se díly a vést k poraněním.

Nepoužívejte žádné opotřebované, zatržené nebo silně zanesené brusné pásy. Zacházejte s brusnými pásy pečlivě a uskladňujte je podle pokynů výrobce. Brusné pásy nelámejte! Poškozené brusné pásy se mohou roztrhnout, odmrštit a někoho zranit.

Nepoužívejte žádné brusné pásy nebo jiné příslušenství, které není speciálně výrobcem vyvinuto či schváleno. Bezpečný provoz není samotný dán tím, že se brusný pás nebo příslušenství hodí k Vašemu stroji.

Vždy používejte na stroji se nacházející ochranná zařizení. Ochranná zařizení musejí být na stroji spolehlivě namontována tak, aby se dosáhlo nejvyšší míry bezpečnosti. Ochranná zařizení mají chránit obsluhu před odletujícími brusnými částicemi a neúmyslným dotykem s brusným pásem.

Pozor, nebezpečí požáru a výbuchu! Při broušení kovů (např. hliníku) vzniká prach, který může být hořlavý či výbušný. Neprovozujte stroj v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit.

Dbejte na to, aby žádné osoby nebyly ohroženy odletem jisker. Odstraňte z blízkosti hořlavé materiály. Při broušení kovů vzniká odlet jisker.

Dbejte u ostatních osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do této pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo ulomených nasazovacích nástrojů mohou odlétnout a způsobit poranění i mimo přímou pracovní oblast.

Opracovávaná plocha může být velmi horká.

Nedotýkejte se jí rukou.

Nikdy se nedotýkejte běžícího brusného pásu.

Existuje nebezpečí zranění.

V nebezpečné situaci ihned stiskněte bezpečnostní vypínací tlačitko. Stroj dobíhá až 50 sekund.

Pravidelně čistěte větrací otvory stroje. Ventilátor motoru vtahuje do tělesa prach. To může při nadměrném nahromadění kovového prachu způsobit elektrické ohrožení.

Zástrčku stroje smí namontovat pouze odborník v oboru elektro. Ochranný vodič v síťové zásuvce musí být spojen s ochranným uzemněním elektrické síťe.

Pří údržbě a opravě vytáhněte síťovou zástrčku! Zapne-li se neúmyslně stroj, pak to může vést k těžkým zraněním.

Elektrickou bezpečnost stroje nechte pravidelně zkontrolovat podle zákonných ustanovení. U neprověřených strojů existuje nebezpečí zásahu elektrickým proudem!

Před prvním uvedením do provozu zkontrolujte směr otáčení motoru. Při nesprávném směru otáčení může být obrobek odmrštěn a způsobit úrazy. Směr otáčení smí být změněn pouze odborníkem v oboru elektro.

Nikdy nestůjte Vy ani jiné osoby při zapnutí stroje přímo proti brusnému pásu. Brusný pás se může roztrhnout a způsobit těžká zranění.

Zacházení s nebezpečným prachem

Při pracovních procesech s úběrem materiálu pomocí tohoto nářadí vzniká prach, který může být škodlivý. Dotyk nebo vdechnutí některého prachu jako např. azbestu a materiálů s obsahem azbestu, olovnatých nátěrů, kovu, některých druhů dřeva, minerálů, částeček křemičitanů z materiálů s obsahem kamene, rozpouštědel barev, prostředků na ochranu dřeva, antivegetativních nátěrů plavidel, může u osob vyvolat alergické reakce a/nebo onemocnění dýchacích cest, rakovinu, poruchy reprodukce. Riziko dané vdechnutím prachu závisí na expozici. Použijte odsávání určené na vznikající prach a též osobní ochranné pomůcky a postarejte se o dobré větrání pracovního místa. Opracovávání materiálů s obsahem azbestu přenechte pouze odborníkům. Dřevěný prach a prach lehkých kovů, horké směsi z brusného prachu a chemických látek se mohou za nepříznivých podmínek samy vznítit nebo způsobit výbuch. Zabraňte odletu jisker ve směru zásobníku prachu a též přehřátí elektronářadí a broušeného materiálu, nádobu na prach včas vyprazdňujte, dbejte upozornění výrobce materiálů k opracovávání a též ve Vaší zemi platných předpisů pro opracovávané materiály.

Na první pohled.

1 Zajišťovací šrouby
2 Oj
3 Zajišťovací šroub
4 Klika pro výškové nastavení pásové brusky
5 Šroub hloubkového dorazu
6 Šroub výškového dorazu
7 Klika pro nastavení nadzvedávací síly
8 Hvězdicový šroub pro nastavení rovnoběžnosti
9 Ochrana proti jiskrám
10 Křídlové šrouby ochrany proti jiskrám
11 Hvězdicový šroub, seřízení běhu pásu
12 Hnací kotouč
13 Kontaktní kotouč
14 Šroub bočního krytu
15 Boční kryt
16 Napínací páka
17 Šrouby hrubého nastavení napnutí pásu
18 Spínač
19 Přepínání počtu otáček (pouze modely 2H)
20 Bezpečnostní vypínací tlačitko
21 Zástrčka
22 Vodítko kabelu
23 Větrací otvory
24 Mazací hlavice

25 Štítek s upozorněními

Nastavení.

Před každou prací na stroji vytáhněte síťovou zástrčku ze zásuvky.

Nastavení oje (obrázek 3).

Povolte čtyři šrouby (1) a nastavte oj (2) na požadovanou pracovní výšku. Všechny šrouby v této poloze pevně utáhněte.

Nastavení úběru broušení (obrázky 1/4).

Pásovou brusku nastavte pomocí hvězdicového šroubu (3) zhruba na pracovní výšku.

Pomocí kliky (4) nastavte vzdálenost mezi brusným pásem a povrchem. Úběr broušení lze regulovat i během pracovního procesu.

Nastavení hloubkového dorazu (obrázky 1/5).

Povolte šroub (5).

Pomocí kliky (4) nastavte pásovou brusku na takový úběr broušení, jež se má maximálně dosáhnout.

Hloubkový doraz pomocí šroubu (5) v této poloze zafixujte.

Nastavení výškového dorazu (obrázek 6).

Oj natočte nahoru tak, aby se pásová bruska pohnula nahoru.

Pomocí šroubu (6) lze nastavit požadovanou výšku natočení.

Nastavení nadzvedávací síly (obrázek 7).

Pomocí kliky (7) lze nastavit potřebnou nadzvedávací sílu.

Nadzvedávací sílu nastavte tak, aby mohla pásová bruska lehkým chodem poklesnout a při nadzdvihnutí nebo v pracovních přestávkách se samovolně udržela v horní poloze.

Nastavení rovnoběžnosti (obrázek 8).

Pro rovnoměrný úběr broušení je zapotřebí, aby brusný pás běžel rovnoběžně vůči povrchu.

Běh pásu seřidte pomocí hvězdicového šroubu (8).

Nastavení ochrany proti jiskrám (9) (obrázek 1).

Povolte oba křídlové šrouby (10) a ochranu proti jiskrám (9) nastavte tak, aby brusný pás byl tak dalece zakrytý, jak je to jen možné.

Křídlové šrouby opět pevně utáhněte.

Seřízení běhu pásu.

Stroj pouze krátce zapněte a zkontrolujte běh pásu.

Pokud se pás pohybuje vpravo nebo vlevo, seřidte běh pásu pomocí hvězdicového šroubu (11) na střed.

Jestliže nelze seřídit běh pásu na střed:

Očistěte hnací kotouč (12) a kontaktní kotouč (13) tlakovým vzduchem.

Zkontrolujte obrus, deformaci a opotřebení hnacího a kontaktního kotouče. Poškozené díly nechte ihned vyměnit!

Výměna brusného pásu.

Před každou prací na stroji vytáhněte síťovou zástrčku ze zásuvky.

Uvolněte šroub (14) a sklopte boční kryt (15) dolů.

Natočte páku (16) dolů pro odlehčení napínacího zařízení.

Odstraňte starý brusný pás.

Před nasazením nového brusného pásu dbejte na údaj o směru běhu na

potištěné straně brusného pásu! Musí souhlasit se směrem otáčení hnacího kotouče.

Přiložte brusný pás současně na hnací kotouč (12) a kontaktní kotouč (13).

Natočte páku (16) nahoru pro napnutí brusného pásu.

Jestliže nelze brusný pás dostatečně napnout, musí se napínací zařízení znovu seřídit. Povolte oba šrouby

(17), napínací zařízení přesadťe a šrouby opět pevně utáhněte.

Zavřete boční kryt (15) a šroub (14) opět utáhněte. Namontujte opěrku při broušení (7) a nádobku na piliny (8).

Zkontrolujte rozměr štěrbiny opěrky při broušení.

Zapněte stroj a seřidte běh pásu.

Pokyny k provozu.

Zapnutí:

Stiskněte tlačítko „I“ (18).

Vypnutí:

Stiskněte tlačítko „0“ (18).

Zapnutí: (pouze modely 2H)

Stiskněte spínač „I“ (18).

Vypnutí: (pouze modely 2H)

Stiskněte spínač „I“ (18).

Stroj po vypnutí ca. 50 sekund dobíhá.

Bezpečnostní vypínací tlačítko (20):

V nebezpečných situacích stlačte pro vypnutí stroje červené bezpečnostní vypínací tlačitko.

Přepnutí počtu otáček (19) (pouze modely 2H)

Poloha spínače 1: nízký počet otáček

Poloha spínače 2: vysoký počet otáček

Počet otáček se smí přepínat pouze za stavu klidu stroje pomocí přepínače (19).

Ochrana proti přetížení.

Při delší dobu trvajícím vysokém zatížení se stroj vypne. Po ochlazení za ca. 15 minut je stroj opět připraven k použití.

Pracovní upozornění.

Podvozek dovezte na pracoviště.

Pásovou brusku zapněte a přitáhněte páku oje do pracovní polohy.

Vedte pásovou brusku rovnoměrnou rychlostí přes broušenou plochu.

Po ukončení pracovního procesu natočte oj nahoru a pásovou brusku vypněte.

Hodnoty emisí hluku.

Běh naprázdno Broušení

Naměřená hodnocená

hladina emise

akustického tlaku A na

pracovišti L_pA (re 20

Nepřesnost K_pA , v

decibelech 4 4

Naměřená hodnocená

hladina akustického

výkonu A L_wA (re 1 pW),

v decibelech 90 100,5

Nepřesnost K_wA , v

decibelech 2,5 2,5

Provozní podmínky

Počet otáček (/min) 3 000 3 000

Materiál – ST 37

Rozměr - 8 x 40

Brusný pás

GRIT by Fein

- 36Z

POZNÁMKA: součet z naměřené hodnoty emise a příslušné nepřesnosti představuje horní hranici hodnot, jež se mohou při měřeních vyskytnout.

Používejte ochranu sluchu!

Naměřené hodnoty zjištěny podle týkající se výrobkové normy (viz poslední strana tohoto návodu k obsluze).

Údržba a servis.

Opravu smí provádět pouze kvalifikovaný odborník podle platných předpisů.

Pro opravu doporučujeme servis FEIN, smluvní opravny FEIN a zastoupení FEIN.

Pokud je poškozené napájecí elektrické vedení, musí být nahrazeno speciálně připraveným napájecím vedením, jež je dostupné přes zákaznický servis FEIN.

Aktuální seznam náhradních dílů tohoto stroje naleznete na internetu na www.fein.com.

Denní údržba

Pomocí tlakového vzduchu vyfukujte chladící větrací otvory (23) na motorové skříni a označená místa (viz štítek s upozorněními (25)).

Stroj každý den olejujte na označených místech strojním olejem (viz štítek s upozorněními (25)).

Při každé výměně brusného pásu zkontrolujte opotřebení a poškození hnacího (12) a kontaktního kotouče (13). Poškozené díly nechte vyměnit.

V tělese usazené zbytky odstraňujte, když jsou dostatečně vychladnuté. Ty se smějí zlikvidovat pouze pomocí vhodných nádob.

Každý měsíc namažte ložiska napínacího zařízení na mazací hlavici (24).

Stroj zvnějšku očistěte tlakovým vzduchem.

Následující díly můžete, je-li třeba, vyměnit sami: brusný pás, ochranu proti jiskrám

Záruka a ručení.

Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN.

V obsahu dodávky Vašeho stroje může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v návodu k obsluze.

Prohlášení o shodě.

CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost.

UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost.

Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze.

Ochrana životního prostředí, likvidace.

Obaly, vyrazené stroje a příslušenství dodejte k opětovnému zhodnocení nepoškozující životní prostředí.

Schémata elektrického zapojení.

Typ GIMS75/GIMS150

440 V/254 V, 400 V/220 V

GIMS75-6/GIMS150-6

440 V/254 V, 400 V/220 V

strana 98

Typ GIMS75/GIMS150

230 V/220 V

GIMS75-6/GIMS150-6

230 V/220 V

strana 99

Typ GIMS72 2H/GIMS150 2H

440 V/254 V, 400 V/220 V

strana 100

Pre Vašu bezpečnost.

Pred pripojením na elektrickú siet' zabezpečte, aby bola pásová brúska vypnutá (Tlačidlo „0“ na bezpečnostnom vypínači musí byt' stlačené!). Spojte

predlžovaciu šnúru so zástrčkou (21). Predlžovaciu šnúru pretiahnite cez držiak (22).

Pri údržbe a oprave vždy vytiahnite zástrčku zo zásuvky!

Ak by sa stroj neúmyselne zapol, mohlo by to viest k vážnym poraneniam.

Pred každou prácou na stroji vytiahnite zástrčku sietovej šnúry zo zásuvky.

Pomocou skrutky (6) sa dá nastavit požadovaná výška vytočenia.

Kridlové skrutky opät dobre utiahnite.

Nastavenie (justovanie) pásu.

Zapnite stroj len len na malú chvílu a skontrolujte chod pásu.

Pred každou prácou na stroji vytiahnite zástrčku sietovej šnúry zo zásuvky.

Uvolnite skrutky (14) a sklopte bočný kryt (15).

Sklopte páku (16) smerom dole, aby ste odlahčili napínacie zariadenie.

Pred založením nového brúsneho pásu skontrolujte údaj o smere

Tlačidlo „I“ (18) stlačte.

Vypnutie:

Tlačidlo „0“ (18) stlačte.

Zapnutie: (len modely 2H)

Vypínač „I“ (18) stlačte.

Vypnutie: (len modely 2H)

Vypínač „I“ (18) stlačte.

Tlačidlo bezpečnostného vypínača (20):

V nebezpečnej situácii stlačte červené tlačidlo bezpečnostného vypínača, aby ste stroj zastavili.

Prepnutie počtu obrátok (19) (len modely 2H)

Poloha prepínača 1: Nízky počet otáčok

Poloha prepínača 2: Vysoký počet otáčok

Hodnoty emisie hluku.

Volhobeh Brúsenie

Nameraná hodnota

emisie hladiny

akustického tlaku A na

pracovisku L_pA (re 20

μPa), v decibéloch 80,5 4

Nepresnost merania K_pA ,

Technické údaje 4 4

Nameraná hodnota A

hladiny akustického tlaku

L_WA (re 1 pW), v

decibeloch 90 100,5

Nepresnost merania

Počet obrátok (/min) 3 000 3 000

Materiál – ST 37

Rozmery - 8 x 40

Brúsny pás

GRIT by Fein - 36Z

Používajte chrániče sluchu!

Údržba a autorizované servisné stredisko.

Vyčistite stroj zvonku tlakovým vzduchom.

Zákonná záruka a záruka výrobcu.
