| Producttype | Industriële bandschuurmachine met chassis |
| Merk | Fein |
| Model | GIMS 150 2H |
| Onbelaste snelheid | 3000 omw/min |
| Elektrische aansluiting | Driefasige wisselstroom (3~), 400V/230V (afhankelijk van versie) |
| Opgenomen vermogen (P1) | Niet gespecificeerd in de handleiding, zie typeplaatje |
| Bandafmetingen | Lengte en breedte niet gespecificeerd, model 150 suggereert breedte 150 mm |
| Gewicht | Niet gespecificeerd in de handleiding |
| In-/uitschakeling | Aan/uit-schakelaar (I/0) en rode noodstopknop |
| Snelheidsregeling | Model 2H: twee snelheden (stand 1: laag, stand 2: hoog) via schakelaar (19) |
| Overbelastingsbeveiliging | Automatische uitschakeling bij zware belasting, afkoeling ~15 min |
| Beoogd gebruik | Schuren van metalen oppervlakken op de grond (behalve magnesium) beschermd tegen weersinvloeden |
| Veiligheidsuitrusting | Vonkvanger, zijbescherming, bandbeschermingsinrichting |
| Door gebruiker verwijderbaar accessoire | Schuurband, beschermkap |
| Dagelijks onderhoud | Perslucht door ventilatie-openingen blazen en smeren op aangegeven punten |
| Smering | Eén keer per maand de lagers van de spaninrichting smeren via de smeernippel (24) |
| Nadiensten | Reparaties door erkende FEIN-werkplaats, reserveonderdelen op www.fein.com |
| Geluidsniveau (schuren) | Geluidsdruk LpA = 94 dB(A), onzekerheid KpA = 4 dB |
| Conformiteit | CE en UKCA (afhankelijk van markt) |
Veelgestelde vragen - GIMS 150 2H Fein
Gebruikersvragen over GIMS 150 2H Fein
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Industriële schuurmachine in PDF-formaat gratis! Vind uw handleiding GIMS 150 2H - Fein en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GIMS 150 2H van het merk Fein.
GEBRUIKSAANWIJZING GIMS 150 2H Fein
Vertaling van de oorspronkelijke gebruiksaanwijzing.

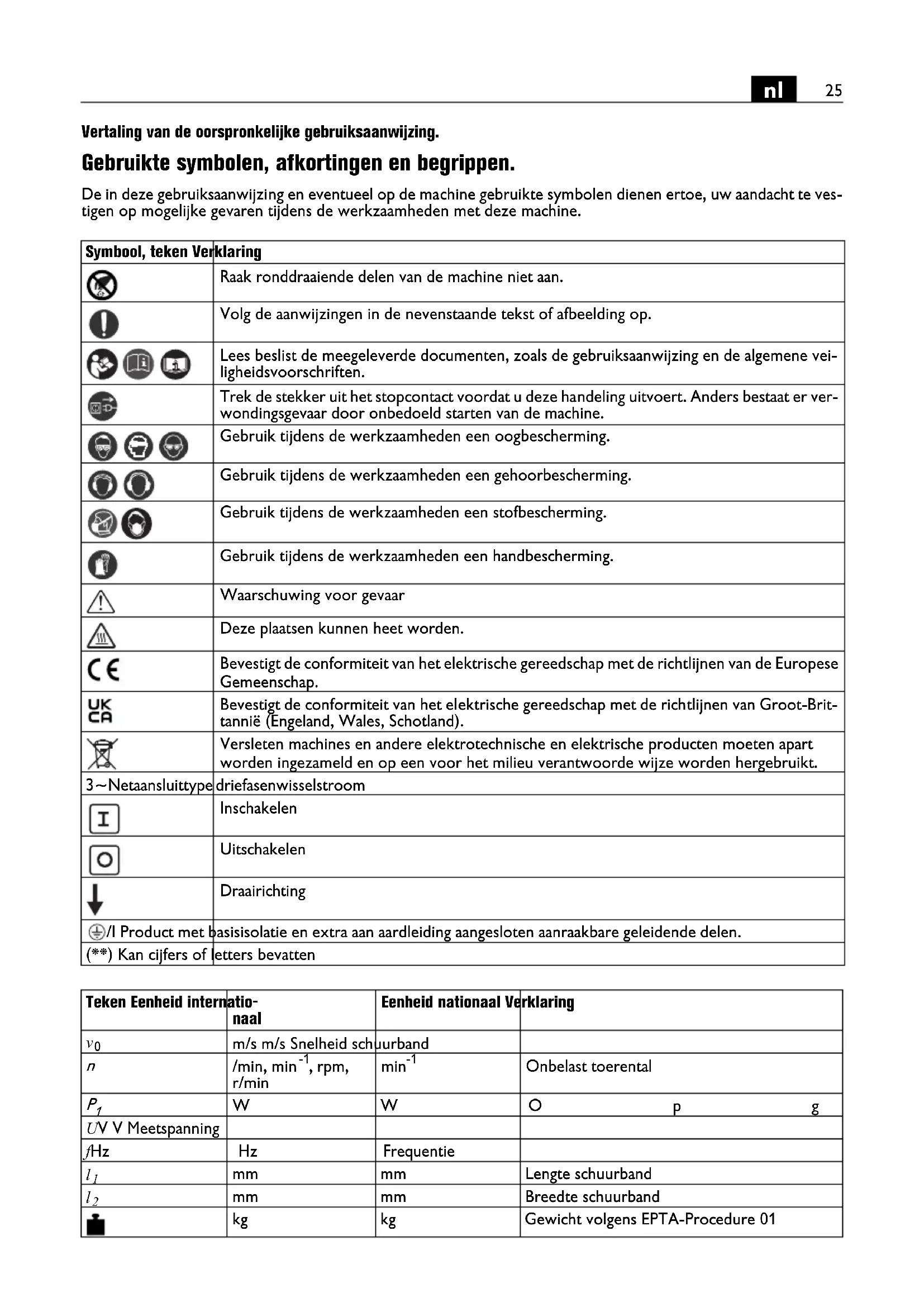

Gebruikte symbolen, afkortingen en begrippen.
De in deze gebruiksaanwijzing en eventueel op de machine gebruikte symbolen dienen ertoe, uw aandacht te vestigen op mogelijke gevaren tijdens de werkzaamheden met deze machine.
| Symbool, teken Verklaring | ||
 | Raak ronddraaiende delen van de machine niet aan. | |
 | Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. | |
 | [23CS]  | Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. |
 | Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van de machine. | |
 |   | Gebruik tijdens de werkzaamheden een oogbescherming. |
 | Gebruik tijdens de werkzaamheden een gehoorbescherming. | |
 |  | Gebruik tijdens de werkzaamheden een stofbescherming. |
 | Gebruik tijdens de werkzaamheden een handbescherming. | |
 | Waarschuwing voor gevaar | |
 | Deze plaatsen kunnen heet worden. | |
 | Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. | |
 | Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland). | |
 | Versleten machines en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. | |
| 3~Netaansluittype | driefasenwisselstroom | |
 | Inschakelen | |
 | Uitschakelen | |
 | Draairichting | |
| ⊕/I Product met basisolatie en extra aan aardleiding aangesloten aanraakbare geleidende delen. | ||
| (**) Kan cijfers of letters bevatten | ||
| Teken Eenheid internationaal | Eenheid nationaal Verklaring | ||
| v_0 | m/s m/s Snelheid schuurband | ||
| n | /min, min ^-1 , rpm, r/min | min ^-1 | Onbelast toerental |
| P_1 | W | W | O p g |
| UV V Meetspanning | |||
| fHz | Hz | Frequentie | |
| l_1 | mm | mm | Lengte schuurband |
| l_2 | mm | mm | Breedte schuurband |
| kg | kg | Gewicht volgens EPTA-Procedure 01 | |
| Teken Eenheid internationaal | Eenheid nationaal Verklaring | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | |
Voor uw veiligheid.
Gebruik deze machine niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften“ (documentnummer 3 41 30 054 06 1) grondig heeft gelezen en volledig heeft begrepen, inclusief de afbeeldingen, specificaties en veiligheidsregels.
Neem ook de geldende nationale voorschriften voor elektrische veiligheid en de wettelijke maatregelen ter bescherming van de werknemer in acht.
Het niet in acht nemen van de veiligheidsvoorschriften in de genoemde documentatie kan tot een elektrische schok, brand en/of ernstig letsel leiden.
Bewaar de gebruiksaanwijzing voor later gebruik en geef deze door aan de volgende gebruiker of eigenaar van de machine.
Bestemming van de machine.
De bandschuurmachine met onderstel is bestemd voor het schuren van metalen vloeroppervlakken (behalve magnesium) met de door FEIN toegelaten schuurban- den in een tegen weersinvloeden beschermde omge- ving.
Bijzondere veiligheidsvoorschriften.
Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
Verzeker u er voor het inschakelen van dat alle spanhendels aan het onderstel goed zijn vastgedraaid.
Wanneer de machine tijdens de werkzaamheden plotseling omlaag beweegt, kan dit tot ernstige ongevallen leiden.
Werk alleen op horizontale oppervlakken. Op schuine oppervlakken kunt u de controle over de machine verliezen.
Geleid de verlengkabel tijdens de werkzaamheden altijd weg van de plaats waar u werkt. Als er over het netsnoer wordt gereden, het snoer bekneld raakt of beschadigd wordt, bestaat het gevaar van een elektrische schok.
Controleer vóór aansluiting op het stroomnet dat de bandschuurmachine uitgeschakeld is (toets „0” op de veiligheidsschakelaar moet ingedrukt zijn). Verbind de verlengkabel met de stekker (21). Trek de verlengkabel door de kabelvoering (22).
Draag bij de werkzaamheden geen losse kleding of sieraden en draag lang haar niet los. Losse voorwerpen kunnen ondanks de veiligheidsvoorzieningen door bewegende delen worden meegenomen en tot verwondingen leiden.
Gebruik geen versleten, ingescheurde of ernstig beschadigde schuurbanden. Ga zorgvuldig met de schuurbanden om en bewaar deze volgens de aanwijzingen van de fabrikant. Knik de schuurbanden niet.
Beschadigde schuurbanden kunnen stukscheuren, weggeslingerd worden en iemand verwonden.
Gebruik geen schuurbanden of ander toebehoren dat niet speciaal door de fabrikant is ontwikkeld of vrijge- geven. Een veilig gebruik is niet alleen gegeven door het feit dat een schuurband of toebehoren op uw machine past.
Gebruik altijd de veiligheidsvoorzieningen die zich op de machine bevinden. De veiligheidsvoorzieningen moeten goed op de machine gemonteerd zijn, zodat een maximum aan veiligheid wordt bereikt. De veiligheidsvoorzieningen moeten de bediener beschermen tegen rondvliegende schuurdeeltjes en onbedoelde aanraking met de schuurband.
Let op, brand- en explosiegevaar! Bij het schuren van metalen (zoals aluminium) ontstaat stof dat brandbaar of explosief kan zijn. Gebruik de machine niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken.
Let erop dat er geen personen door wegvliegende vonken in gevaar worden gebracht. Verwijder brandbare materialen uit de buurt. Bij het schuren van metaal ontstaan wegvliegende vonken.
Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
Het bewerkte oppervlak kan zeer heet worden. Raak het niet met uw hand aan.
Raak nooit de lopende schuurband aan. Er bestaat verwondingsgevaar.
Druk in gevaarlijke situaties onmiddellijk op de veiligheidsuitschakelknop. De machine loopt maximaal 50 seconden uit.
Reinig regelmatig de ventilatieopeningen van de machine. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.
De stekker van de machine mag alleen door een vakman voor elektriciteit worden gemonteerd. De aardaansluiting in het stopcontact moet met de veiligheidsaarding van het stroomnet verbonden zijn.
Trek bij onderhoud en reparaties de stekker uit het stopcontact. Als de machine onbedoeld wordt ingeschakeld, kan dit tot ernstig letsel leiden.
Laat de elektrische veiligheid van de machine overeenkomstig de wettelijke bepalingen regelmatig controleren. Bij machines die niet worden nagezien, bestaat het gevaar van een elektrische schok.
Controleer voor de eerste ingebruikneming de draairichting van de motor. Bij een verkeerde draairichting kan het werkstuk worden weggeslingerd en ongevallen veroorzaken. De draairichting mag alleen worden omgekeerd door een vakman voor elektriciteit.
Ga bij het inschakelen van de machine nooit vlak naast de schuurband staan en laat andere personen daar nooit staan. De schuurband kan breken en ernstig letsel veroorzaken.
Omgang met gevaarlijke stoffen
Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materialen, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de blootstelling. Gebruik een op de vrijkomende stofsoort afgestemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman.
Houtstof en lichtmetaalstof, hete mengsels van schuurstof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken. Voorkom wegvliegende vonken in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewerkingsvoorschriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewerken materialen in acht.
In één oogopslag.
1 Vastzetschroeven
2 Stuurstang
3 Vastzetschroef
4 Zwengel voor hoogte-instelling bandschuurmachine
5 Schroef voor diepteaanslag
6 Schroef voor hoogteaanslag
7 Zwengel voor instelling hefkracht
8 Kruisknop voor parallelinstelling
9 Vonkenbescherming
10 Vleugelschroeven vonkbescherming
11 Kruisknop fijninstelling bandloop
12 Aandrijfschijf
13 Contactschijf
14 Schroef voor zijdeksel
15 Zijdeksel
16 Spanhendel
17 Schroeven voor grofinstelling van bandspanning
18 Aan/uit-schakelaar
19 Toerentalomschakeling (alleen 2H-modellen)
20 Veiligheidsuitschakelknop
21 Stekker
22 Kabelgeleiding
23 Ventilatieopeningen
24 Smeernippel
25 Plaatje
Instellingen.
Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.
Stuurstang instellen (afbeelding 3).
Draai de vier schroeven (1) los en stel de stuurstang (2) op de gewenste werkhoogte in. Draai alle schroeven in deze positie vast.
Schuurafname instellen (afbeeldingen 1/4).
Stel de bandschuurmachine met de kruisknop (3) ongeveer op werkhoogte in.
Stel met de zwengel (4) de afstand tussen schuurband en oppervlakte in. De schuurafname kan ook tijdens de bewerking worden ingesteld.
Diepteaanslag instellen (afbeeldingen 1/5).
De schroef (5) losdraaien.
Stel met de zwengel (4) de bandschuurmachine op de maximaal te bereiken schuurafname in.
Zet de diepteaanslag met de schroef (5) in deze stand vast.
Hoogteaanslag instellen (afbeelding 6).
Draai de stuurstang omhoog, zodat de bandschuurmachine omhoog beweegt.
Met de schroef (6) kan de zwenkhoogte worden ingesteld.
Hefkracht instellen (afbeelding 7).
Met de zwengel (7) kan de vereiste hefkracht worden ingesteld.
Stel de hefkracht zo in dat de bandschuurmachine licht lopend omlaag kan worden bewogen en bij het omhoog bewegen of bij onderbrekingen van de werkzaamheden vanzelf in de bovenste positie wordt vastgehouden.
Parallelliteit instellen (afbeelding 8).
Voor een gelijkmatige schuurafname is het nodig dat de schuurband parallel aan het oppervlak loopt.
Stel de bandloop met de kruisknop (8) in.
Vonkbescherming (9) instellen (afbeelding 1)
Draai de beide vleugelschroeven (10) los en stel de vonkbescherming (9) zo in dat de schuurband zo ver mogelijk afgedekt is.
Draai de vleugelschroeven weer vast.
Bandloop fijn afstellen.
Schakel de machine slechts kort in en controleer de bandloop.
Stel de bandloop met de kruisknop (11) in het midden als de schuurband naar rechts of naar links beweegt.
Als de bandloop niet in het midden kan worden ingesteld:
Reinig de aandrijfschijf (12) en de contactschijf (13) met perslucht.
Controleer de aandrijfschijf en de contactschijf op slijtage, vervorming en gebruiksschade. Laat beschadigde delen onmiddellijk vervangen.
Schuurband vervangen.
Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.
Draai de schroef (14) los en klap het zijdeksel (15) omlaag.
Draai de hendel (16) omlaag om de spanvoorziening te ontlasten.
Verwijder de oude schuurband. Let op de aanduiding van de loop- richting aan de achterzijde van de
schuurband voordat u de nieuwe schuurband aanbrengt. Deze moet overeenkomen met de draairichting van het aandrijfwiel.
Leg de schuurband tegelijkertijd op de aandrijfschijf (12) en de contactschijf (13).
Draai de hendel (16) omhoog om de schuurband te spannen.
Als u de schuurband niet voldoende kunt spannen, moet de spanvoorziening opnieuw worden ingesteld.
Draai beide schroeven (17) los, verplaats de spanvoorziening en draai de schroeven weer vast.
Sluit de zijdeksel (15) en draai de schroef (14) weer vast.
Monteer de schuursteun (7) en de spanenbak (8).
Controleer de spleetafstand van de schuursteun.
Schakel de machine in en stel de bandloop af.
Gebruiksvoorschriften.
Inschakelen:
Uitschakelen: (alleen 2H-modellen)
Schakelaar „I” (18) indrukken.
De machine loopt na het uitschakelen ca. 50 seconden uit.
Veiligheids-uit-toets (20):
Druk in gevaarlijke situaties op de rode nooduitschakelknop om de machine uit te schakelen.
Toerental omschakelen (19) (alleen 2H-modelen)
Schakelaarstand 1: laag toerental
Schakelaarstand 2: hoog toerental
Het toerental mag alleen terwijl de machine stilstaat met de schakelaar (19) worden omgeschakeld.
Beveiliging tegen overbelasting.
Bij een aanhoudend hoge belasting gedurende een lange periode wordt de machine uitgeschakeld. Na een afkoeltijd van ca. 15 minuten is de machine weer gereed voor gebruik.
Tips voor de werkzaamheden.
Beweeg het onderstel naar de plaats die u wilt bewerken.
Schakel de bandschuurmachine in en trek de stuurstanghendel in de werkstand.
Geleid de bandschuurmachine met gelijkmatige snelheid over het te schuren oppervlak.
Zwenk de stuurstang na beëindiging van de werkzaamheden omhoog en schakel de bandschuurmachine uit.
Geluidsemissiewaarden.
Onbelast lopen Schuren
Gemeten A-gewogen
emissiegeluidsdrukni-
veau op de werkplek L_pA
(re 20 μPa), in decibel'80,5 94
Onzekerheid K_pA in
decibel 4 4
Gemeten A-gewogen
geluidsvermogenniveau
Z_wA (re 1 pW), in decibel 90 100,5
Onzekerheid K_wA , in
decibel 2,5 2,5
Onbelast lopen Schuren
Bedrijfscondities
Toerental (per minuut) 3 000 3 000
Materiaal - ST 37
Afmeting - 8 x 40
Schuurband
GRIT by Fein - 36Z
OPMERKING: De som van gemeten emissiewaarde en bijbehorende onzekerheid vormt de bovengrens van de waarden die bij metingen kunnen optreden.
Gehoorbescherming gebruiken!
Meetwaarden bepaald volgens de in aanmerking komende productnorm (zie de laatste pagina van deze gebruiksaanwijzing).
Onderhoud en klantenservice.
Reparaties mogen alleen door een vakman volgens de geldende voorschriften worden uitgevoerd.
Voor reparatiewerkzaamheden adviseren wij de FEIN-klantenservice, de bij FEIN aangesloten werkplaatsen en de FEIN-vertegenwoordigingen.
Als de aansluitkabel van de machine beschadigd is, moet deze worden vervangen door een speciaal daarvoor bestemde aansluitkabel, verkrijgbaar bij de FEIN-klantenservice.
De actuele onderdelenlijst van deze machine vindt u op www.fein.com.
Dagelijks onderhoud
Blaas de ventilatieopeningen (23) van het motor-huis en de gemarkeerde plaatsen met perslucht uit (zie plaatje (25)).
Smeer de machine dagelijks op de gemarkeerde plaatsen met machineolie (zie plaatje (25)).
Controleer aandrijfschijf (12) en contactschijf (13) bij elke schuurbandwissel op slijtage en beschadigingen. Laat beschadigde delen vervangen.
Verwijder de in de behuizing terechtgekomen resten wanneer deze voldoende zijn afgekoeld. Deze mogen alleen met geschikte verpakkingen worden afgevoerd.
Smeer de lagers van de spanvoorziening maandelijks aan de smeernippel (24).
Reinig de buitenzijde van de machine met perslucht.
De volgende delen kunt u indien nodig zelf vervangen: Schuurband, vonkbescherming
Wettelijke garantie en fabrieksgarantie.
De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring.
Het is mogelijk dat bij de machine slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.
Conformiteitsverklaring.
De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.
De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid.
De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.
Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Milieubescherming en afvoer van afval.
Voer verpakkingen, versleten machines en toebehoren op een voor het milieu verantwoorde wijze af.
Aansluitschakelschema's.
Type GIMS75/GIMS150
440 V/254 V, 400 V/220 V
GIMS75-6/GIMS150-6
440 V/254 V, 400 V/220 V
Pagina 98
Type GIMS75/GIMS150
230 V/220 V
GIMS75-6/GIMS150-6
230 V/220 V
Pagina 99
Type GIMS72 2H/GIMS150 2H
440 V/254 V, 400 V/220 V
Pagina 100
