Typ produktu	Przemysłowa szlifierka taśmowa z ramą
Marka	Fein
Model	GIMS 150 2H
Prędkość obrotowa biegu jałowego	3000 obr/min
Przyłącze elektryczne	Prąd przemienny trójfazowy (3~), 400V/230V (w zależności od wersji)
Moc pobierana (P1)	Nieokreślona w instrukcji, patrz tabliczka znamionowa
Wymiary taśmy	Długość i szerokość nieokreślone, model 150 sugeruje szerokość 150 mm
Waga	Nieokreślona w instrukcji
Załączanie/wyłączanie	Przełącznik załącz/wyłącz (I/0) i czerwony przycisk wyłącznika awaryjnego
Regulacja prędkości	Model 2H: dwie prędkości (pozycja 1: niska, pozycja 2: wysoka) za pomocą przełącznika (19)
Zabezpieczenie przed przeciążeniem	Samoczynne wyłączenie w przypadku dużego obciążenia, chłodzenie ~15 min
Przeznaczenie	Szlifowanie powierzchni metalowych na podłodze (z wyjątkiem magnezu) w pomieszczeniach chronionych przed warunkami atmosferycznymi
Wyposażenie ochronne	Osłona przeciwiskrowa, osłona boczna, urządzenie zabezpieczające taśmę
Akcesoria wymienne przez użytkownika	Taśma szlifierska, osłona ochronna
Codzienna konserwacja	Przedmuchać sprężonym powietrzem otwory wentylacyjne i nasmarować wskazane punkty
Smarowanie	Smarować łożyska urządzenia zaciskowego raz w miesiącu przez smarowniczkę (24)
Serwis posprzedażny	Naprawy przez autoryzowany warsztat FEIN, części zamienne na www.fein.com
Poziom hałasu (szlifowanie)	Ciśnienie akustyczne LpA = 94 dB(A), niepewność KpA = 4 dB
Zgodność	CE i UKCA (w zależności od rynku)

Często zadawane pytania - GIMS 150 2H Fein

Jak wymienić taśmę szlifierską?

Odłącz urządzenie od zasilania. Poluzuj śrubę (14), otwórz pokrywę boczną (15). Opuść dźwignię (16), aby poluzować taśmę. Usuń starą taśmę. Załóż nową taśmę, przestrzegając kierunku obrotów (strzałka na odwrocie). Podnieś dźwignię, aby naciągnąć. W razie potrzeby wyreguluj napięcie za pomocą śrub (17). Zamknij pokrywę i dokręć śrubę.

Jak wycentrować taśmę szlifierską?

Włącz na chwilę urządzenie. Jeśli taśma przesuwa się, użyj śruby gwiazdowej (11), aby wyregulować bieg. Jeśli nie centruje się, oczyść koło napędowe (12) i koło kontaktowe (13) sprężonym powietrzem. Sprawdź zużycie lub odkształcenie, w razie potrzeby wymień.

Jakie są dostępne ustawienia do usuwania materiału?

Użyj korby (4), aby wyregulować odległość między taśmą a powierzchnią. Śruba gwiazdowa (3) umożliwia regulację zgrubną wysokości. Śruba (5) służy jako ogranicznik głębokości, aby ograniczyć maksymalne usuwanie. Regulacje można wykonywać podczas pracy.

Jak wyregulować siłę podnoszenia?

Obróć korbę (7), aby wyregulować siłę potrzebną do podniesienia szlifierki. Ustaw tak, aby maszyna pozostawała automatycznie w pozycji podniesionej podczas przerw, a jednocześnie mogła być łatwo opuszczona.

Jaki rodzaj zasilania elektrycznego jest wymagany?

Szlifierka wymaga zasilania trójfazowego (prąd przemienny 3~). Możliwe napięcia to 440V/254V, 400V/220V lub 230V/220V w zależności od wersji. Sprawdź tabliczkę znamionową urządzenia. Podłączenie musi być wykonane przez profesjonalnego elektryka.

Jak codziennie konserwować maszynę?

Przedmuchaj sprężonym powietrzem otwory wentylacyjne (23) oraz miejsca oznaczone na tabliczce instrukcji. Codziennie smaruj wskazane punkty smarowania. Sprawdź stan koła napędowego i koła kontaktowego przy wymianie taśmy. Wyczyść pozostałości w obudowie po ostygnięciu.

Co zrobić w nagłym wypadku?

Natychmiast naciśnij czerwony przycisk wyłącznika awaryjnego (20). Maszyna zatrzymuje się po około 50 sekundach. Po zatrzymaniu odłącz urządzenie przed jakąkolwiek interwencją. W razie zagrożenia nie dotykaj obracającej się taśmy.

Czy mogę używać taśm szlifierskich innych niż Fein?

Zaleca się używanie wyłącznie taśm szlifierskich dopuszczonych przez Fein. Używanie akcesoriów nie zaprojektowanych lub nie zatwierdzonych przez producenta może stwarzać zagrożenie bezpieczeństwa i uszkodzić maszynę.

Jaki jest poziom hałasu podczas pracy?

W biegu jałowym poziom ciśnienia akustycznego wynosi 80,5 dB(A); podczas szlifowania osiąga 94 dB(A). Niepewność wynosi 4 dB. Zawsze noś odpowiednią ochronę słuchu.

Gdzie znaleźć części zamienne i serwis posprzedażny?

Części zamienne są dostępne na stronie www.fein.com. W celu naprawy skontaktuj się z serwisem Fein lub autoryzowanym warsztatem. Wymiana przewodu zasilającego musi być wykonana przez profesjonalistę przy użyciu specjalnego przewodu Fein.

INSTRUKCJA OBSŁUGI GIMS 150 2H Fein

Toets „I” (18) indrukken.

Uitschakelen:

Druk de toets „0” (18) in.

Inschakelen: (alleen 2H-modellen)

Schakelaar „I” (18) indrukken.

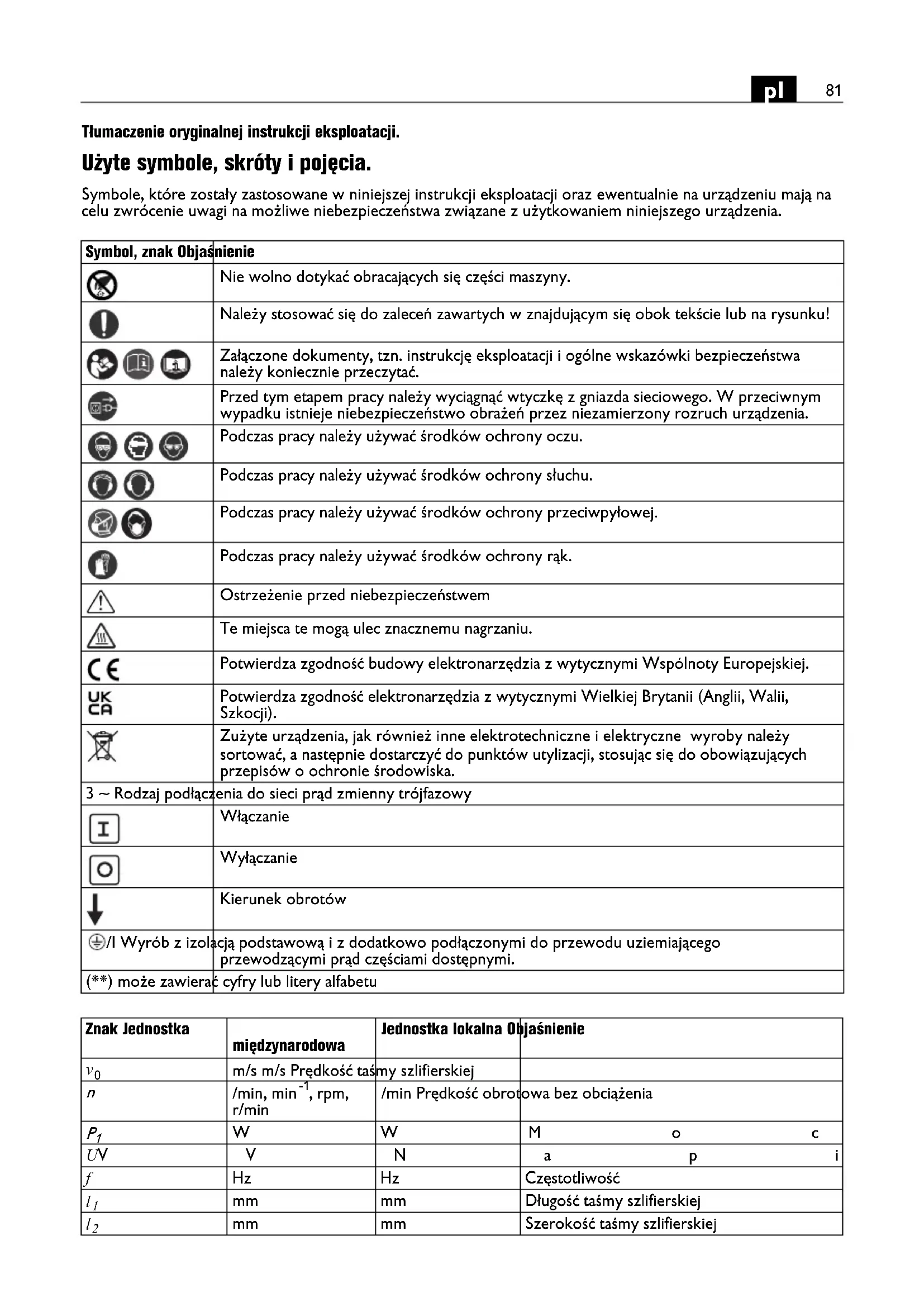

Tłumaczenie oryginalnej instrukcji eksploatacji.

Użyte symbole, skróty i pojęcia.

Symbole, które zostały zastosowane w niniejszej instrukcji eksploatacji oraz ewentualnie na urządzeniu mają na celu zwrócenie uwagi na możliwe niebezpieczeństwa związane z użytkowaniem niniejszego urządzenia.

Symbol, znak Objasłnienie
[G8B2]
3 ~ Rodzaj podłączenia do sieci prąd zmienny trójfazowy
	Wyrób z izolacją podstawową i z dodatkowo podłączonymi do przewodu uziemiającego przewodzącymi prąd częściami dostępnymi.
(**) może zawierać cyfry lub litery alfabetu

Znak Jednostka	międzynarodowa	Jednostka lokalna Objąśnienie
v_0	m/s m/s Prędkość taśmy szlifierskiej
n	/min, min ^-1 , rpm, r/min	/min Prędkość obrotowa bez obciążenia
P_1	W	W	M o c
UV	V	N	a p i
f	Hz	Hz	Częstotliwość
l_1	mm	mm	Długość taśmy szlifierskiej
l_2	mm	mm	Szerokość taśmy szlifierskiej
Znak Jednostka	międzynarodowa	Jednostka lokalna Objąśnienie
	kg kg Ciężar zgodny	z EPTA-Procedure 01	(= z metodą Europejskiej Parlamentarnej Weryfikacji Technologii)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Jednostki podstawowe i jednostki pochodne wg Międzynarodowego Układu Jednostek Miar SI.

Dla własnego bezpieczeństwa.

Nie należy użytkować niniejszej maszyny przed uważnym przeczytaniem i zrozumieniem niniejszej instrukcji eksploatacji, jak również załączonych "Ogólnych wskazówek bezpieczeństwa" (numer 3 41 30 054 06 1)i, a także zawartych w niej ilustracji, specyfikacji i wskazówek bezpieczeństwa.

Należy przestrzegać również odpowiednich krajowych przepisów w zakresie bezpieczeństwa elektrycznego, a także bezpieczeństwa i higieny pracy.

Nieprzestrzeganie wskazówek bezpieczeństwa, zawartych w wyżej wymienionych dokumentach grozi porażeniem prądem elektrycznym pożarem i/lub poważnymi obrażeniami ciała.

Niniejszą Instrukcję należy zachować na przyszłość do dalszych zastosowań i przekazać ją wraz z maszyną, w razie jej sprzedaży lub przekazania innym osobom.

Przeznaczenie maszyny.

Szlifierka taśmowa na wózku przeznaczona jest do szlifowania metalowych powierzchni (oprócz magnezu), w odpowiednich warunkach atmosferycznych i przy zastosowaniu zatwierdzonych przez firmę FEIN taśm szlifierskich.

Szczególne przepisy bezpieczeństwa.

Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha, chroniącego przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres czasu, można doprowadzić do utraty słuchu.

Przed włączeniem urządzenia należy upewnić się, że wszystkie dźwignie mocujące wózka zostały mocno dociągnięte. Nieoczekiwane opuszczenie się maszyny podczas pracy może stać się przyczyną poważnych wypadków.

Obrabiać wolno tylko płaszczyzny poziome. Podczas pracy na pochyłych płaszczyznach istnieje niebezpieczeństwo utraty kontroli nad maszyną.

Podczas pracy przedłużacz należy zawsze trzymać z dala od miejsca obróbki. Najechanie na przewód

sieciowy, zgniecenie lub innego rodzaju uszkodzenie stwarza zagrożenie prądem elektrycznym!

Przed przyłączeniem szlifierki do zasilania prądem należy się upewnić, że maszyna jest wyłączona (wciśnięty przycisk „0“ na wyłączniku bezpieczeństwa!). Połączyć przedłużacz z wtyczką (21). Przełożyć przedłużacz przez prowadnicę przewodu (22).

Nie należy nosić podczas pracy luźnego ubrania, biżuterii; długie włosy należy spinać. Luźne przedmioty mogą – mimo zamontowanych zabezpieczeń – zostać uchwycone przez części ruchome i spowodować obrażenia.

W żadnym wypadku nie należy używać zużytych, naderwanych lub uszkodzonych taśm szlifierskich. Należy ostrożnie obchodzić się z taśmami szlifierskimi i przechowywać je zgodnie z zaleceniami producenta. Nie wolno zginać taśm szlifierskich! Uszkodzone taśmy szlifierskie mogą się zerwać, zostać odrzucone i spowodować obrażenia.

Nie należy używać taśm szlifierskich ani innego osprzętu, który nie został specjalnie wyprodukowany lub atestowany przez producenta. To, że taśma szlifierska lub inny element osprzętu daje się zamocować w maszynie, nie gwarantuje bezpiecznego użytkowania.

Należy zawsze stosować zamontowane na maszynie urządzenia zabezpieczające. Wszystkie urządzenia zabezpieczające muszą być zamontowane na urządzeniu, aby osiągnąć maksymalne bezpieczeństwo obsługi urządzenia. Urządzenia zabezpieczające mają za zadanie chronić operatora przed kawałkami usuwanego materiału i przypadkowym kontaktem z taśmą ścierną. Uwaga! Zagrożenie pożarem lub wybuchem! Podczas szlifowania metali (np. aluminium) powstają pyły, które mogą spowodować pożar lub eksplozję. Nie należy użytkować maszyny w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.

Należy zwrócić uwagę, aby nie narazić nikogo na niebezpieczeństwo spowodowane iskrami powstającymi podczas obróbki. Należy usunąć wszystkie łatwopalne materiały, znajdujące się w pobliżu. Podczas obróbki metali dochodzi do iskrzenia.

Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodować obrażenia również poza bezpośrednią strefą zasięgu.

Obrabiana powierzchnia może się rozgrzać do wysokiej temperatury. Nie wolno jej dotykać ręką.

Nie wolno w żadnym wypadku dotykać znajdującej się w ruchu taśmy szlifierskiej.

Istnieje niebezpieczeństwo skaleczenia się.

W niebezpiecznych sytuacjach należy natychmiast nacisnąć wyłącznik bezpieczeństwa. Maszyna działa jeszcze do 50 sekund siłą inercji.

Należy regularnie czyścić otwory wentylacyjne urządzenia. Dmuchawa silnika powoduje zassanie pyłu do obudowy. Zbyt duża ilość nagrodmadzonego pyłu może spowodować zagrożenie elektryczne.

Montażu wtyka maszyny może dokonać jedynie wykwalifikowany elektryk. Przewód ochronny w gnieździe zasilania musi być połączony z uziemieniem ochronnym sieci zasilania.

Przed przystąpieniem do konserwacji lub naprawy należy wyciągnąć wtyczkę z gniazda! W razie niezamierzonego włączenia maszyny może dojść do ciężkich obrażeń.

Należy regularnie przeprowadzań przeglądy elektryczne maszyny zgodnie z obowiązującymi przepisami prawnymi. Niekontrolowane maszyny mogą spowodować porażenie prądem elektrycznym!

Przed przystąpieniem do użytkowania należy skontrolować kierunek obrotu silnika. W przypadku obrotów w niewłaściwym kierunku obrabiany przedmiot może zostać odrzucony i spowodować obrażenia. Zmiany kierunku obrotów silnika może dokonać jedynie wykwalifikowany elektryk.

Podczas włączania maszyny ani operator, ani osoby postronne nie powinny znajdować się zbyt blisko taśmy szlifierskiej. Taśma może się przerwać i spowodować poważne obrażenia ciała.

Obchodzenie się z niebezpiecznymi pyłami

Podczas obróbki ubytkowej za pomocą niniejszego narzędzia powstają pyły, które mogą stanowić zagrożenie.

Dotykanie lub wdychanie niektórych rodzajów pyłów, np. pyłów azbestowych lub z materiałów zawierających azbest, z powłok zawierających ołów, z metalu, z niektórych rodzajów drewna, minerałów, cząsteczek silikatu z materiałów zawierających kamień, środków zawierających rozpuszczalnik, substancji do ochrony drewna, farb przeciwporostowych może wywołać reakcje alergiczne i/lub choroby dróg oddechowych, raka i zaburzenia związane z płodnością. Ryzyko spowodowane wdychaniem pyłów zależy od stopnia ekspozycji. Zaleca się użycie systemu odsysania, dostosowanego do rodzaju pyłu jak również osobistego wyposażenia ochronnego, a także zadbanie o dobrą wentylację stanowiska pracy. Obróbkę materiałów zawierających azbest należy zlecić odpowiednim fachowcom.

W niesprzyjających warunkach może dojść do samozapalenia pyłów drewnianych i pyłów z metali lekkich, gorących mieszanek z pyłów szlifierskich i substancji chemicznych lub wręcz do eksplozji. Należy zapobiec, aby iskry powstające podczas obróbki spadały na pojemnik na pył; należy też unikać

przegrzania się elektronarzędzia i obrabianego materiału. Należy regularnie opróżniać pojemnik na pył, przestrzegając przy tym wskazówek producenta obrabianego materiału, jak również obowiązujących przepisów danego kraju.

Zestawienie

1 Śruby ustalające
2 Drążek prowadzący
3 Śruba ustalająca
4 Korba nastawy wysokości szlifierki
5 Śruba ogranicznika głębokości
6 Śruba ogranicznika wysokości
7 Korba nastawy siły podnoszenia
9 Ostona przed iskrami

8 Śruba z pokrętem gwiaździstym do ustawiania równoległości

10 Śruby motylkowe osłony przed iskrami

11 Śruba z pokrętłem gwiaździstym do regulacji biegu taśmy

12 Koło pasowe

13 Rolka kontaktowa

14 Śruba do pokrywy bocznej

15 Pokrywa boczna

16 Dźwignia mocująca

17 Śruby do zgrubnej regulacji napięcia taśmy

18 Włącznik/wyłącznik

19 Przełącznik prędkości obrotowej (tylko w modelach 2H)

20 Wyłącznik bezpieczeństwa

21 Wtyczka

22 Prowadnica przewodu

23 Otwory wentylacyjne

24 Gniazdo smarowe

25 Tabliczka ze wskazówkami

Ustawienia.

Przed przystąpieniem do jakichkolwiek czynności obsługowych przy maszynie, należy wyjąć wtyczkę sieciową z gniazda.

Regulacja drążka prowadzącego (Rys. 3).

Zwolnić wszystkie cztery śruby (1) i ustawić dogodną wysokość drążka (2). Ustalić tę pozycję, dociągając wszystkie śruby.

Regulacja grubości usuwanej warstwy materiału (Rys. 1/4).

Ustawić wysokość roboczą szlifierki, przekręcając śrubę z pokrętem gwiażdzistym (3).

Korbą (4) ustawić odstęp między taśmą szlifierską a obrabianą powierzchnią. Grubość usuwanej warstwy materiału można regulować również podczas pracy.

Regulacja ogranicznika głębokości (Rys. 1/5).

Zwolnić śrubę (5).

Ustawić na szlifierce taśmowej pożadana grubość usuwania materiału, posługując się korbą (4).

Zablokować ogranicznik głębokości w tej pozycji śrubą (5).

Regulacja ogranicznika wysokości (Rys. 6).

Przesunąć szlifierkę do góry, odchylając do góry drążek prowadzący.

Pożadana wysokość można ustawić, przekręcając śrubę (6).

Nastawa siły podnoszeni (Rys. 7).

Pożadana siłę podnoszenia można ustawić korbą (7).

Siłę podnoszenia należy ustawić w taki sposób, aby szlifierkę taśmową można było lekko opuścić, a przy podnoszeniu lub podczas przerw w pracy utrzymywana była ona w górnej pozycji.

Ustawianie równoległości (Rys. 8).

Aby materiał usuwany był równomiernie, taśma szlifierska musi biec równolegle do obrabianej powierzchni.

Bieg taśmy można wyregulować śrubą z uchwytem gwiaździstym (8).

Ustawianie osłony przed iskrami (9) (Rys. 1).

Zwolnić obie śruby motylkowe (10) i ustawić osłone przed iskrami (9) tak, aby taśma szlifierska była osłonięta w takim stopniu, w jakim to tylko jest możliwe.

Ponownie dokręcić śruby motylkowe.

Regulacja biegu taśmy.

Włączyć urządzenie na krótką chwilę i skontrolować bieg taśmy.

Wypośrodkować bieg taśmy za pomocą śruby z uchwytem gwiaździstym (11), w razie gdy przebiega ona za bardzo z prawej lub lewej strony.

W razie, gdy wypośrodkowanie nie jest możlise:

Oczyścić tarczę napędową (12) i kontaktową (13) przy użyciu spreżonego powietrza.

Skontrolować tarczę napędową i kontaktową pod kątem zużycia, zniekształcenia, korozji i uszkodzeń. Uszkodzone części należy natychmiast wymienić na nowe.

Wymiana taśmy szlifierskiej.

Przed przystąpieniem do jakichkolwiek czynności obsługowych przy maszynie, należy wyjąć wtyczkę sieciową z gniazda.

Poluzować śrubę (14) i odchylić pokrywę boczną (15) w dół.

Przestawić dźwignię (16) w dół, aby odciążyć mocowanie.

Zdjąć starą taśmę.

Przed założeniem nowej taśmy, zwrócić uwagę na wskazówki

dotyczące kierunku jej biegu, umieszczone na jej tylnej stronie! Bieg taśmy musi być zgodny z kierunkiem obrotu koła napędowego.

Taśmę szlifierską należy położyć równocześnie na tarczy napędowej (12) i kontaktowej (13).

Przestawić dźwignię (16) do góry, aby napiąć taśmę.

Jeżeli taśma nie jest wystarczająco napięta, mechanizm mocujący należy na nowo wyjustować. Zwolnić obie

śruby (17), przestawić mechanizm mocujący, a następnie ponownie dociągnąć śruby

Zamknąć pokrywę boczną (15), a następnie mocno dokręcić śrubę (14).

Zamontować płytę stołu (7) i pojemnik na wióry (8).

Skontrolować wielkość szczeliny.

Włączyć maszynę i wyregulować bieg taśmy.

Wskazówki eksploatacyjne

Włączanie:

Włączanie: (tylko w modelach 2H)

Wcisnąć przełącznik „I“ (18).

Wyłączanie: (tylko w modelach 2H)

Wcisnąć przełącznik „I“ (18).

Silnik maszyny pracuje jeszcze przez ok. 50 sekund po wyłączeniu!

Wyłącznik bezpieczeństwa (20):

W niebezpiecznych sytuacjach należy nacisnąć czerwony wyłącznik bezpieczeństwa, który spowoduje wyłączenie maszyny.

Przestawianie prędkości obrotowej (19) (tylko w modelach 2H)

Pozycja przełącznika 1: Niska prędkość obrotowa

Pozycja przełącznika 2: Wysoka prędkość obrotowa

Prędkość obrotową wolno regulować wyłącznie za pomocą przełącznika (19).

Zabezpieczenie przed przeciążeniem.

W razie trwałego wysokiego obciążenia przez dłuższy okres czasu maszyna wyłączana jest automatycznie. Po upływie ok. 15 minut maszyna ostygnie i jest gotowa do użytku.

Wskazówki robocze

Przewieźć wózek na miejsce użytkowania.

Włączyć szlifierkę taśmową i ustawić drążek w pozycji roboczej.

Prowadzić szlifierkę taśmową po obrabianej powierzchni, utrzymując stałą prędkość.

Po zakończeniu pracy odchylić drążek do góry i wyłączyć szlifierkę taśmową.

Wartość emisji hałasu

Bieg jałowy Szlifowanie

Pomierzony,

skorygowany

charakterystyką

częstotliwościową A

poziom ciśnienia

akustycznego na

stanowisku roboczym

L_pA (re 20 μPa), w

d'ecybelach 80,5 94

Niepewność K_pA w

decybelach 4 4

Pomierzony,

skorygowany

charakterystyką

częstotliwościową A

poziom mocy

akustycznej L_wA (re

1 pW), w decybelach 90 100,5

Niepewność K_WA , w

decybelach 2,5 2,5

Warunki eksploatacji

Prędkość obrotowa

(/min) 3 000 3 000

Material - ST 37

Wymiary - 8 x 40

Taśma szlifierska

GRIT by Fein

- 36Z

UWAGA: Suma z wartości pomiarowych emisji i przynależnych im niepewności stanowi górną granicę wartości, występujących przy pomiarach.

Należy stosować środki ochrony słuchu!

Wartości pomiarowe oznaczone zostały wg odpowiedniej normy wyrobu (por. ostatnią stronę niniejszej instrukcji eksploatacji).

Konserwacja i serwisowanie.

Napraw maszyny może dokonywać wyłącznie odpowiednio wykwalifikowana osoba, zgodnie z obowiązującymi przepisami.

Zalecamy zlecanie napraw w punktach serwisowych firmy FEIN, warsztatach autoryzowanych przez FEIN lub przedstawicielstwach firmy FEIN.

W przypadku uszkodzenia przyłącza maszyny, należy go zastąpić specjalnie przygotowanym przewodem, który można nabyć za pośrednictwem punktu serwisowego firmy FEIN.

Aktualna lista części zamiennych do niniejszej maszyny znajduje się pod adresem internetowym www.fein.com.

Codzienne prace konserwacyjne

Przedmuchiwać otwory wentylacyjne (23) na obudowie silnika oraz wszystkie specjalnie oznaczone miejsca przy pomocy spreżonego powietrza (zob. tabliczka (25)).

Maszynę należy oliwić raz dziennie w oznaczonych miejscach (zob. tabliczka (25)).

Podczas każdej wymiany taśmy szlifierskiej należy przeprowadzić kontrolę tarczy napędowej (12) i kontaktowej (13) pod kątem zużycia oraz ewentualnych uszkodzeń. Uszkodzoną elementy należy natychmiast wymienić na nowe.

Wszystkie zgromadzone w obudowie osady należy usunąć, odczekując stosowny czas potrzebny na ich ostygnięcie. Osady można utylizować tylko w odpowiednich pojemnikach.

Łożysko mechanizmu mocującego należy smarować raz w miesiącu, przy użyciu smarownicy (24).

Od zewnątrz oczyścić maszynę za pomocą spreżonego powietrza.

W razie potrzeby możliwa jest wymiana we własnym zakresie następujących elementów: Taśma szlifierska, osłona przed iskrami

Rękojmia i gwarancja.

Rękojmia na produkt jest ważna zgodnie z ustawowymi przepisami regulującymi w kraju, w którym produkt został wprowadzony do obrotu. Oprócz tego produkt objęty jest gwarancją firmy FEIN, zgodnie z deklaracją gwarancyjną producenta.

W zakres dostawy maszyny może wchodzić tylko część osprzętu, ukazanego na rysunkach lub opisanego w instrukcji eksploatacji.

Oświadczenie o zgodności.

Oświadczenie CE dotyczy tylko krajów Unii Europejskiej oraz Europejskiego Stowarzyszenia Wolnego Handlu (EFTA) i tylko wyrobów, które przeznaczone są do rozprowadzania na rynku UE lub EFTA. Po wprowadzeniu wyrobu na rynek EU, znak UKCA traci ważność.

Oświadczenie UKCA (UK Conformity Assessed) dotyczy tylko Wielkiej Brytanii (Anglii, Walii i Szkocji) i tylko wyrobów, które przeznaczone są do rozprowadzania na rynku Wielkiej Brytanii. Po wprowadzeniu wyrobu na rynek brytyjski, znak CE traci ważność.

Firma FEIN oświadcza z pełną odpowiedzialnością, że niniejszy produkt zgodny jest z odpowiednimi postanowieniami podanymi na ostatniej stronie niniejszej instrukcji eksploatacji.

Dokumentacja techniczna: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ochrona środowiska, usuwanie odpadów.

Opakowanie, wycofane z użycia maszyny i osprzęt należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Schematy połączeń.

Typ GIMS75/GIMS150

440 V/254 V, 400 V/220 V

GIMS75-6/GIMS150-6

440 V/254 V, 400 V/220 V

Strona 98

Typ GIMS75/GIMS150

230 V/220 V

GIMS75-6/GIMS150-6

230 V/220 V

Strona 99

Typ GIMS72 2H/GIMS150 2H

440 V/254 V, 400 V/220 V

Strona 100
