Produkttype	Industriell båndsliper med chassis
Merke	Fein
Modell	GIMS 150 2H
Tomgangshastighet	3000 o/min
Elektrisk tilkobling	Trefaset vekselstrøm (3~), 400V/230V (avhengig av versjon)
Opptatt effekt (P1)	Ikke spesifisert i håndboken, se typeskiltet
Båndmål	Lengde og bredde ikke spesifisert, modell 150 antyder bredde 150 mm
Vekt	Ikke spesifisert i håndboken
Start/stopp	Start/Stopp-bryter (I/0) og rød nødstoppknapp
Hastighetsinnstilling	Modell 2H: to hastigheter (posisjon 1: lav, posisjon 2: høy) via bryter (19)
Overbelastningsbeskyttelse	Automatisk utkobling ved høy belastning, avkjøling ~15 min
Tiltenkt bruk	Sliping av metalloverflater på gulv (unntatt magnesium) i tørre omgivelser
Sikkerhetsutstyr	Gnistbeskyttelse, sidebeskyttelse, båndbeskyttelsesanordning
Brukeravtakbart tilbehør	Slipbånd, beskyttelsesskjerm
Daglig vedlikehold	Blås trykkluft i ventilasjonsåpningene og smør på angitte steder
Smøring	Smør lagrene på spennanordningen en gang i måneden via smørenippelen (24)
Ettersalgsservice	Reparasjoner hos autorisert FEIN-verksted, reservedeler på www.fein.com
Lydnivå (sliping)	Lydtrykk LpA = 94 dB(A), usikkerhet KpA = 4 dB
Samsvar	CE og UKCA (avhengig av marked)

Ofte stilte spørsmål - GIMS 150 2H Fein

Hvordan skifter jeg slipbåndet?

Koble apparatet fra strømmen. Løsne skruen (14), åpne sidedekselet (15). Senk spaken (16) for å slakke båndet. Fjern det gamle båndet. Plasser det nye båndet i henhold til rotasjonsretningen (pil på baksiden). Hev spaken for å stramme. Om nødvendig, juster spenningen med skruene (17). Lukk dekselet og stram skruen.

Hvordan sentrerer jeg slipbåndet?

Start apparatet kort. Hvis båndet drifter, bruk stjerneskruen (11) for å justere løpet. Hvis det ikke sentrerer seg, rengjør drivhjulet (12) og kontakthjulet (13) med trykkluft. Kontroller slitasje eller deformasjon, bytt om nødvendig.

Hvilke innstillinger er tilgjengelige for materialfjerning?

Bruk sveiven (4) for å justere avstanden mellom båndet og overflaten. Stjerneskruen (3) gir en grov høydejustering. Skruen (5) fungerer som dybdestopp for å begrense maksimal fjerning. Du kan utføre disse innstillingene mens maskinen går.

Hvordan justerer jeg løftekraften?

Drei sveiven (7) for å justere kraften som kreves for å løfte sliperen. Still den slik at maskinen automatisk forblir i høy posisjon under pauser, samtidig som den enkelt kan senkes.

Hvilken type strømforsyning kreves?

Sliperen krever trefase strømforsyning (vekselstrøm 3~). Mulige spenninger er 440V/254V, 400V/220V eller 230V/220V avhengig av versjon. Sjekk typeskiltet på apparatet. Tilkoblingen må utføres av en profesjonell elektriker.

Hvordan vedlikeholder jeg maskinen daglig?

Blås trykkluft i ventilasjonsåpningene (23) og på steder merket på instruksjonsplaten. Smør daglig de angitte smørepunktene. Kontroller tilstanden til drivhjulet og kontakthjulet ved båndskifte. Rengjør rester i huset når de er avkjølt.

Hva gjør jeg i nødstilfelle?

Trykk umiddelbart på den røde nødstoppknappen (20). Maskinen stopper på omtrent 50 sekunder. Etter stopp, koble apparatet fra strømmen før noe inngrep. I faresituasjoner, ikke berør det roterende båndet.

Kan jeg bruke slipbånd som ikke er Fein?

Det anbefales kun å bruke slipbånd som er godkjent av Fein. Bruk av tilbehør som ikke er designet eller godkjent av produsenten kan utgjøre sikkerhetsrisiko og skade maskinen.

Hva er lydnivåene under drift?

I tomgang er lydtrykknivået 80,5 dB(A); under sliping når det 94 dB(A). Usikkerheten er 4 dB. Bruk alltid egnet hørselsvern.

Hvor finner jeg reservedeler og ettersalgsservice?

Reservedeler er tilgjengelig på www.fein.com. For reparasjoner, kontakt Fein kundeservice eller et autorisert verksted. Utskifting av strømkabelen må gjøres av en fagperson med en spesialkabel fra Fein.

BRUKSANVISNING GIMS 150 2H Fein

Løsn skruen (14) og klap sidelåget (15) ned.

Fjern det gamle slibebånd.

Vedligeholdelse og kundeservice.

Kontroller drivskiven (12) og kontaktskiven (13) for slid og beskadigelser, hver gang slibebåndet skiftes. Sørg for, at beskadigede dele skiftes.

Overensstemmelseserklæring.

Tseknisk materiale hos:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Miljøbeskyttelse, bortskaffelse.

Oversettelse av den originale bruksanvisningen.

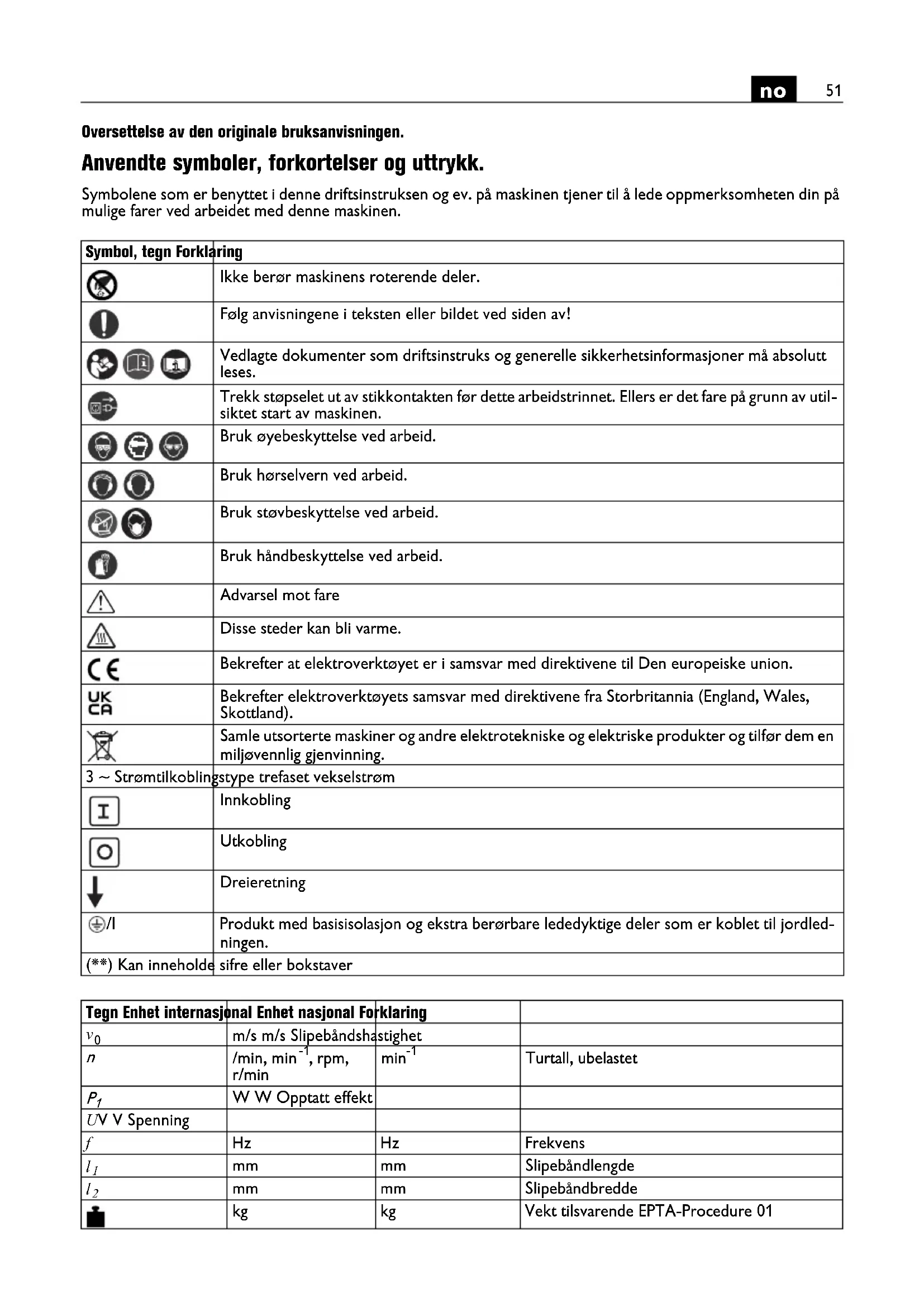

Anvendte symboler, forkortelser og uttrykk.

Symbolene som er benyttet i denne driftsinstruksen og ev. på maskinen tjener til å lede oppmerksomheten din på mulige farer ved arbeidet med denne maskinen.

Symbol, tegn Forklaring
	Ikke berør maskinens roterende deler.
	Følg anvisningene i teksten eller bildet ved siden av!
	Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses.
	Trekk støpselet ut av stikkontakten før dette arbeidstrinnet. Ellers er det fare på grunn av util-siktet start av maskinen.
	Bruk øyebeskyttelse ved arbeid.
	Bruk hørselvern ved arbeid.
	Bruk støvbeskyttelse ved arbeid.
	Bruk håndbeskyttelse ved arbeid.
	Advarsel mot fare
	Disse steder kan bli varme.
CE	Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
UKCA	Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland).
	Samle utsorterte maskiner og andre elektrotekniske og elektriske produkter og tilfør dem en miljøvennlig gjenvinning.
3 ~ Strømtilkobling	stype trefaset vekselstrøm
	Innkobling
	Utkobling
	Dreieretning
±/I	Produkt med basisolasjon og ekstra berørbare lededyktige deler som er koblet til jordled-ningen.
(**) Kan inneholde	sifre eller bokstaver

Tegn Enhet internasjonal Enhet nasjonal Forklaring
v_0	m/s m/s Slipebåndshastighet
n	/min, min ^-1 , rpm,r/min	min ^-1	Turtall, ubelastet
P_1	W W Opptatt effekt
UV V Spenning
f	Hz	Hz	Frekvens
l_1	mm	mm	Slipebåndlengde
l_2	mm	mm	Slipebåndbredde
	kg	kg	Vekt tilsvarende EPTA-Procedure 01

Tegn Enhet internasjonal Enhet nasjonal Forklaring
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2
		Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet.

Ikke bruk denne maskinen før du har lest grundig gjennom denne driftsinstruksen samt de vedlagte "Generelle sikkerhetsinformasjoner" (skrift num- mer 3 41 30 054 06 1) og har forstått dem fullstendig, inklusive illustrasjoner, spesifikasjoner og sikkerhetsregler.

Følg likeledes de vedkommende nasjonale bestemmelser for elektrisk sikkerhet og vernearbeid.

Hvis du ikke tar hensyn til sikkerhetsinformasjonene i den nevnte dokumentasjonen kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar denne driftsinstruksen for fremtidig bruk og overlever disse når du gir videre eller selger maskinen.

Maskinen er bestemt for

Bändslipemaskinen med kjøreenhet er bestemt for sliping av metalliske gulvflater (unntatt magnesium) med slipebånd godkjent av FEIN i omgivelser beskyttet mot vær.

Spesielle sikkerhetsinformasjoner.

Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipeog materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen.

Sikre før innkoblingen at alle spennarmer på kjøreenheten er trukket godt fast. Hvis maskinen senkes ned plutselig under arbeidsprosessen, kan dette føre til alvorlige ulykker.

Arbeid bare på vannrette overflater. På skrå overflater kan maskinen komme ut av kontroll.

Før skjøteledningen under arbeidsprosessen alltid bort fra arbeidsplassen. Hvis nettkabelen blir overkjørt, klemt eller skadet, er det fare for elektrisk støt!

Kontroller før tilkoblingen til strømnettet at båndslipemaskinen er slått av (knapp «0» på sikkerhetsbryteren skal være trykt inne!). Forbind skjøteledningen med støpselet (21). Trekk skjøteledningen gjennom kabelføringen (22).

Ikke bruk løstsittende tøy, smykker eller åpent, langt hår under arbeidet. Løse gjenstander kan til tross for beskyttelsesinnretninger gripes tak i av deler som beveger seg og føre til skader.

Bruk ikke slitte, revnede eller sterkt tilsmussede slipebånd. Bruk slipebånd forsiktig og oppbevar dem slik produsenten sier. Slipebånd må ikke brettes! Skadede slipebånd kan revne, slynges rundt og skade personer.

Ikke bruk slipebånd eller annet tilbehør som ikke er spesielt utviklet og frigitt av produsenten. Sikker drift er ikke bare gitt ved at et slipebånd eller tilbehør passer på din maskin.

Benytt alltid beskyttelsesinnretningene som befinner seg på maskinen. Beskyttelsesinnretningene må være sikkert montert på maskinen slik at det oppnås maksimal sikkerhet. Beskyttelsesinnretningene skal beskytte brukeren mot slipepartikler som slynges rundt og utilsiktet berøring med slipebåndet.

OBS fare for brann og eksplosjon! Ved slipingen av metaller (f.eks. aluminium) oppstår støv som kan være brennbart eller eksplosivt. Ikke bruk maskinen i nærheten av brennbare materialer. Gnister kunne antenne disse materialer.

Pass på at personer ikke kommer i fare på grunn av gnistregn. Fjern brennbare materialer i nærheten. Ved sliping av metaller oppstår gnistregn.

Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet.

Berør aldri slipebåndet som er i gang. Det er fare for kroppsskader.

Trykk i farlige situasjoner straks på nødstopp-tasten. Maskinen har en stopptid inntil 50 sekunder

Rengjør maskinens lufteåpninger regelmessig. Motorens blåser trekker støv inn i huset. Dette kan ved for stor opphopning av metallstøv forårsake elektrisk fare.

Maskinens støpsel må bare monteres av en elektriker. Jordlederen i stikkontakten skal være koblet til strøm- nettets beskyttelsesjording.

Trekk nettstøpselet ved vedikehold og istandsetting! Hvis maskinen blir koblet inn utilsiktet kan dette medføre alvorlige skader.

La maskinens elektriske sikkerhet regelmessig kontrolleres iht. lovbestemmelsene. Ved ikke kontrollerte maskiner er det fare for elektrisk støt!

Kontroller før førstegangs igangsetting motorens dreieretning. Ved feil dreieretning kan arbeidsstykket slynges vekk og forårsake ulykker. Dreieretningen må bare omstilles av en elektriker.

Ved innkoblingen av maskinen må du eller andre personer aldri stå direkte ved siden av slipebåndet. Slipebåndet kan revne og medføre alvorlige skader.

Håndtering av farlig støv

I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f.eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, løsemidler for maling, trebeskyttelsesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.

Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugunstige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i retning av støvbeholderen og en overoppheting av el-verktøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.

Med et øyekast.

1 Låseskruer

2 Styrestang

3 Låseskrue

4 Veiv for høydejustering av bändslipemaskinen

5 Skrue for dybdeanlegg

6 Skrue for høydeanlegg

7 Veiv for løftekraftinnstilling

8 Stjerneskrue for parallellinnstilling

9 Gnistvern

10 Vingeskruer, gnistvern

11 Stjerneskrue, justering av båndets bevegelse

12 Drivskive

13 Kontaktskive

14 Skrue for sidedeksel

15 Sidedeksel

16 Spennarm

17 Skruer, grov innstilling for bändstramming

18 På-/av-bryter

19 Omkobling av turtall (bare 2H-modeller)

20 Nødstopp-tast

21 Støpsel

22 Kabelføring

23 Luftslisser

24 Smørenippel

25 Henvisningsskilt

Innstillinger.

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Innstilling av styrestang (Bilde 3).

Løsne de fire skruene (1) og still styrestangen (2) inn på ønsket arbeidshøyde. Trekk alle skruer fast i denne posisjonen.

Innstilling av vekksliping (Bilder 1/4).

Still bändslipemaskinen med stjerneskruen (3) inn omtrent på arbeidshøyde.

Still med veiven (4) inn avstanden mellom slipebånd og overflate. Vekkslipingen kan også reguleres under arbeidsprosessen.

Innstilling av dybdeanlegg (Bilder 1/5).

Løsne skruen (5).

Still med veiven (4) bändslipemaskinen inn på vekkslipingen som skal oppnås maksimalt.

Fest dybdeanlegget med skruen (5) i denne posisjonen.

Innstilling av høydeanlegg (Bilde 6).

Sving styrestangen oppover slik at bändslipemaskinen beveger seg oppover.

∅nsket svinghøyde kan stilles inn med skruen (6).

Innstilling av løftekraft (Bilde 7).

Nødvendig løftekraft kan stilles inn med skruen (7).

Still løftekraft inn slik at bändslipemaskinen kan senkes ned lettgående og ved løfting eller i arbeidspauser automatisk blir holdt fast i den øvre posisjonen.

Innstilling av parallelliteten (Bilde 8).

Juster bändløpet med stjerneskruen (8).

Stille inn gnistbeskyttelse (9) (Bilde 1).

Løsne de to vingeskruene (10) og still gnistvernet (9) inn slik at slipebåndet er tildekket så godt som mulig.

Trekk vingeskruene fast igjen.

Juster bändløp.

Koble maskinen inn for bare en kort stund og kontroller båndets bevegelse.

Juster bändets bevegelse med stjerneskruen (11) i midten hvis slipebåndet beveger seg mot høyre eller

venstre.

Rengjør drivhjulet (12) og kontakthjulet (13) med trykkluft.

Kontroller drivskiven og kontaktskiven for slitasje, deformering og nedsliting. La skadede deler skiftes ut med en gang!

Utskifting av slipebåndet.

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Løsne skruen (14) og fell ned sidedekselet (15).

Sving hendelen (16) nedover for å avlaste spenninnretningen.

Fjern det gamle slipebåndet.

Vær oppmerksom på retningsangivelsen på slipebåndets bakside før

du legger på det nye slipebåndet! Den skal stemme overens med drivhjulets dreieretning.

Legg slipebåndet samtidig på drivskiven (12) og kontaktskiven (13).

Sving hendelen (16) oppover for å stramme slipebåndet.

Hvis slipebåndet ikke kan strammes tilstrekkelig skal spenninnretningen justeres på nytt. Løsne begge skruer

(17), flytt spenninnretningen og trekk skruene fast igjen.

Lukk sidedekselet (15) og trekk skruen (14) fast igjen.

Monter slipeunderlaget (7) og sponkassen (8).

Sjekk spaltemålet på slipeunderlaget.

Slå på maskinen og juster bändets bevegelse.

Driftsinstrukser.

Innkobling:

Trykk i farlige situasjoner den røde nødstopp-tasten for å slå av maskinen.

Omkobling av turtall (19) (bare 2H-modeller)

Bryterposisjon 1: Lavt turtall

Bryterposisjon 2: Høyt turtall

Turtallet må bare omkobles med bryteren (19) mens maskinen står stille.

Overlastsikring.

Maskinen slås av ved en vedvarende høy belastning over et lengre tidsrom. Etter en avkjølingstid på ca. 15 minutter er maskinen driftsklar igjen.

Flytt kjøreenheten til arbeidsplassen.

Sving styrestangen oppover etter avsluttet arbeidsprosess og slå av bändslipemaskinen.

Støy-emisjonsverdier.

Tomgang Sliping

Målt A-bedømt emisjonslydtrykknivå på arbeidsplassen L_pA (re 20 Pa), i desibel 80,5 94

Usikkerhet K_pA , i desibel 4 4

Målt A-bedømt lydeffekt-nivå L_wA (re 1 μPa), i desibel 90 100,5

Usikkerhet K_wA , i desi-bel 2,5 2,5

Driftsvilkår

Turtall (/min) 3 000 3 000

Materiale - ST 37

Mål - 8 x 40

Slipebånd

GRIT by Fein

- 36Z

MERKNAD: Summen av den målte emisjonsverdien og den tilhørende usikkerheten er den øvre grensen til verdiene som kan oppstå ved målinger.

Bruk hørselvern!

Måleverdier beregnet iht. passende produktstandard (se siste side i driftsinstruksen).

Vedlikehold og kundeservice.

En reparasjon må kun utføres av en fagmann i samsvar med de gyldige forskriftene.

Til reparasjon anbefaler vi FEIN-kundeservice, FEIN-kontraktsverksted og FEIN-representanter.

Daglige vedlikeholdsarbeider

Blås gjennom kjøleluftåpningene (23) på motorhuset og de markerte stedene med trykkluft (se henvisningsskilt (25)).

Fjern rester som er avleiret i huset når de er avkjølt tilstrekkelig. Disse må bare deponeres i egnede beholdere.

Smør månedlig lagerne til spenninnretningen på smørenippelen (24).

Rengjør maskinen utenfra med trykkluft.

Følgende deler kan du skifte ut selv etter behov: Slipebånd, gnistvern

Reklamasjonsrett og garanti.

Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ-sentens garantierklæring.

Leveranseprogrammet til din maskin kan også bare innbefatte en del av det tilbehøret som er beskrevet i denne driftsinstruksen eller på bildene.

Samsvarserklæring.

CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.

UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.

Tekniske underlag hos:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Miljøvern, avfallshåndtering.

Emballasjer, utsorterte maskiner og tilbehør må leveres inn til miljøvennlig gjenvinning.

Koblingsskjemaer.

Type GIMS75/GIMS150

440 V/254 V, 400 V/220 V

GIMS75-6/GIMS150-6

440 V/254 V, 400 V/220 V

Side 98

Type GIMS75/GIMS150

230 V/220 V

GIMS75-6/GIMS150-6

230 V/220 V

Side 99

Type GIMS72 2H/GIMS150 2H

440 V/254 V, 400 V/220 V

Side 100

Omkoppling av varvtal (19) (endast 2H-modeller)
