Produkttype	Industriell båndsliper
Merke	Fein
Modell	GIMS 75 2H
Spenning	400 V / 3~ trefaset
Frekvens	50 Hz
Opptatt effekt	2200 W
Tomgangshastighet	1500 - 3000 o/min (variabel)
Båndets dimensjoner	75 x 2000 mm (bredde x lengde)
Vekt	180 kg
Beskyttelsesklasse	Klasse I (med jordleder)
Hovedfunksjoner	Sliping av metallflater på gulvet
Hastighetsregulator	Ja (modell 2H)
Nødstopp	Ja
Overbelastningsbeskyttelse	Ja (automatisk stopp, 15 min avkjøling)
Sikkerhetsinnretninger	Gnistbeskyttelse, beskyttelsesskjerm, håndbeskytter
Støvavsug	Integrert oppsamlingsbeholder
Daglig vedlikehold	Smøring av merkede punkter, rengjøring av ventilasjonsåpninger
Reservedeler som kan skiftes av brukeren	Slipende bånd, beskyttelsesskjerm
Reparasjoner	Av autorisert FEIN ettersalgsservice
Generell informasjon	Bruksanvisning og sikkerhetsinstruksjoner medfølger

Ofte stilte spørsmål - GIMS 75 2H Fein

Hvordan skifter jeg slipende bånd?

Før du gjør noe, koble maskinen fra strømmen. Løsne skruen (14) og åpne sidedekselet (15). Vipp spaken (16) ned for å slakke strammeren. Fjern det gamle båndet. Plasser det nye båndet i henhold til rotasjonsretningen angitt på baksiden. Løft spaken (16) for å stramme båndet. Om nødvendig, juster strammeren med skruene (17). Lukk dekselet og stram skruen. Start maskinen og sentrer båndet.

Hvordan sentrerer jeg slipende bånd?

Etter oppstart, observer båndets bevegelse. Bruk stjerne skruen (11) for å justere løpet: drei den for å flytte båndet til høyre eller venstre til det forblir sentrert på hjulene. Hvis båndet ikke sentrerer seg, rengjør drivhjulet (12) og kontakthjulet (13) med trykkluft og kontroller slitasje.

Hvordan justerer jeg slipe dybde?

Løsne dybdestopperen (5). Bruk sveiven (4) for å plassere båndet til ønsket maksimal dybde. Stram stopperen (5) for å låse innstillingen. Du kan også justere materialfjerning under arbeid med sveiven (4).

Hvordan bruker jeg nødstopp?

Ved fare, trykk umiddelbart på den røde nødstoppknappen (20). Maskinen stopper etter ca 50 sekunder. For å starte på nytt, drei nødstoppknappen med klokken for å låse den opp, trykk deretter på Start (I)-knappen (18).

Hva er rotasjonshastigheten og hvordan justeres den?

Modell 2H er utstyrt med en hastighetsregulator (19) med to posisjoner: posisjon 1 for lav hastighet (ca 1500 o/min) og posisjon 2 for høy hastighet (3000 o/min). Endre kun hastighet når maskinen er stoppet.

Hvilken type olje skal brukes til smøring?

Bruk standard maskinolje (for eksempel ISO VG 32). Påfør den daglig på smørepunktene angitt på instruksjonsplaten (25). Smør også strammerens lagre en gang i måneden via smørenippelen (24).

Hvordan rengjør jeg slipemaskinen?

Rengjør jevnlig ventilasjonsåpningene (23) med trykkluft. Blås også innsiden av huset etter avkjøling for å fjerne rester. Bruk egnede beholdere for avfall. Rengjør utsiden med trykkluft.

Hva gjør jeg ved overbelastning?

Maskinen slår seg automatisk av ved høy kontinuerlig belastning. La den avkjøles i ca 15 minutter før du starter den på nytt. For å unngå overbelastning, arbeid med jevn framføring og bruk egnede bånd.

Hvilke viktige sikkerhetstiltak finnes?

Bær alltid personlig verneutstyr: vernebriller, hørselsvern, støvmaske og hansker. Berør aldri et roterende bånd. Hold personer på avstand. Før justeringer, koble maskinen fra strømmen. Kontroller rotasjonsretning før første gangs bruk.

Hvor finner jeg reservedeler?

Reservedeler er tilgjengelige fra FEIN ettersalgsservice, autoriserte FEIN-verksteder eller FEIN-representanter. Du kan se den aktuelle listen på www.fein.com. Deler som kan skiftes av brukeren er slipende bånd og beskyttelsesskjerm.

BRUKSANVISNING GIMS 75 2H Fein

Løsn skruen (14) og klap sidelåget (15) ned.

Fjern det gamle slibebånd.

Vedligeholdelse og kundeservice.

Kontroller drivskiven (12) og kontaktskiven (13) for slid og beskadigelser, hver gang slibebåndet skiftes. Sørg for, at beskadigede dele skiftes.

Overensstemmelseserklæring.

Tseknisk materiale hos:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Miljøbeskyttelse, bortskaffelse.

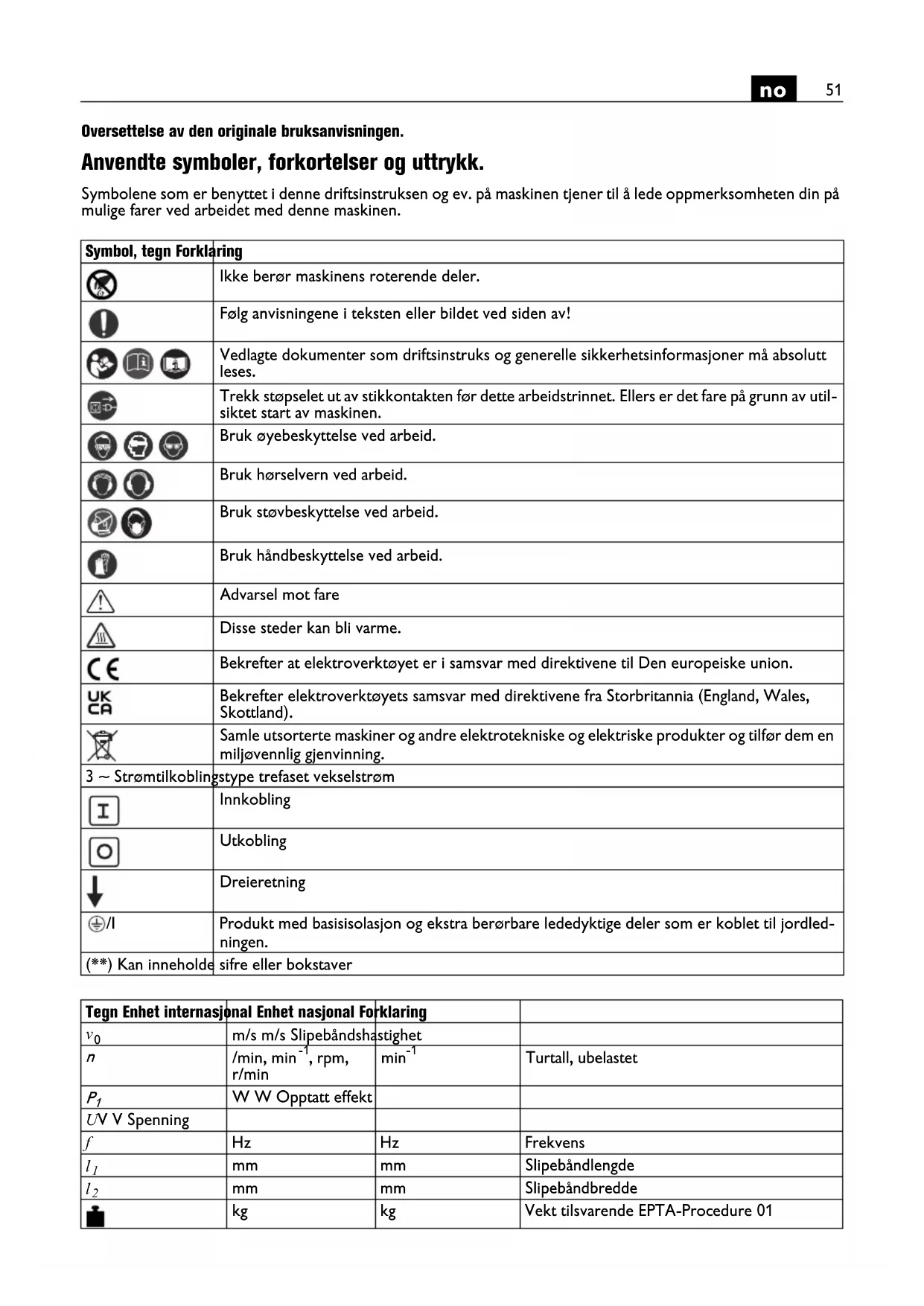

Oversettelse av den originale bruksanvisningen.

Anvendte symboler, forkortelser og uttrykk.

Symbolene som er benyttet i denne driftsinstruksen og ev. på maskinen tjener til å lede oppmerksomheten din på mulige farer ved arbeidet med denne maskinen.

Symbol, tegn Forklaring
		Ikke berør maskinens roterende deler.
		Følg anvisningene i teksten eller bildet ved siden av!
		Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses.
		Trekk støpselet ut av stikkontakten før dette arbeidstrinnet. Ellers er det fare på grunn av util-siktet start av maskinen.
		Bruk øyebeskyttelse ved arbeid.
	[BYWS]	Bruk hørselvern ved arbeid.
		Bruk støvbeskyttelse ved arbeid.
		Bruk håndbeskyttelse ved arbeid.
		Advarsel mot fare
		Disse steder kan bli varme.
		Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
		Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland).
		Samle utsorterte maskiner og andre elektrotekniske og elektriske produkter og tilfør dem en miljøvennlig gjenvinning.
3 ~ Strømtilkobling		stype trefaset vekselstrøm
		Innkobling
[2SA8]		Utkobling
-		Dreieretning
		Produkt med basisolasjon og ekstra berørbare lededyktige deler som er koblet til jordled-ningen.
(**) Kan inneholde		sifre eller bokstaver

Tegn Enhet internasjonal Enhet nasjonal Forklaring
v_0	m/s m/s Slipebåndshastighet
n	/min, min ^-1 , rpm,r/min	min ^-1	Turtall, ubelastet
P_1	W W Opptatt effekt
UV V Spenning
f	Hz	Hz	Frekvens
l_1	mm	mm	Slipebåndlengde
l_2	mm	mm	Slipebåndbredde
	kg	kg	Vekt tilsvarende EPTA-Procedure 01

Tegn Enhet internasjonal Enhet nasjonal Forklaring
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2
		Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet.

Ikke bruk denne maskinen før du har lest grundig gjennom denne driftsinstruksen samt de vedlagte "Generelle sikkerhetsinformasjoner" (skrift num- mer 3 41 30 054 06 1) og har forstått dem fullstendig, inklusive illustrasjoner, spesifikasjoner og sikkerhetsregler.

Følg likeledes de vedkommende nasjonale bestemmelser for elektrisk sikkerhet og vernearbeid.

Hvis du ikke tar hensyn til sikkerhetsinformasjonene i den nevnte dokumentasjonen kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar denne driftsinstruksen for fremtidig bruk og overlever disse når du gir videre eller selger maskinen.

Maskinen er bestemt for

Bändslipemaskinen med kjøreenhet er bestemt for sliping av metalliske gulvflater (unntatt magnesium) med slipebånd godkjent av FEIN i omgivelser beskyttet mot vær.

Spesielle sikkerhetsinformasjoner.

Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipeog materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen.

Sikre før innkoblingen at alle spennarmer på kjøreenheten er trukket godt fast. Hvis maskinen senkes ned plutselig under arbeidsprosessen, kan dette føre til alvorlige ulykker.

Arbeid bare på vannrette overflater. På skrå overflater kan maskinen komme ut av kontroll.

Før skjøteledningen under arbeidsprosessen alltid bort fra arbeidsplassen. Hvis nettkabelen blir overkjørt, klemt eller skadet, er det fare for elektrisk støt!

Kontroller før tilkoblingen til strømnettet at båndslipemaskinen er slått av (knapp «0» på sikkerhetsbryteren skal være trykt inne!). Forbind skjøteledningen med støpselet (21). Trekk skjøteledningen gjennom kabelføringen (22).

Ikke bruk løstsittende tøy, smykker eller åpent, langt hår under arbeidet. Løse gjenstander kan til tross for beskyttelsesinnretninger gripes tak i av deler som beveger seg og føre til skader.

Bruk ikke slitte, revnede eller sterkt tilsmussede slipebånd. Bruk slipebånd forsiktig og oppbevar dem slik produsenten sier. Slipebånd må ikke brettes! Skadede slipebånd kan revne, slynges rundt og skade personer.

Ikke bruk slipebånd eller annet tilbehør som ikke er spesielt utviklet og frigitt av produsenten. Sikker drift er ikke bare gitt ved at et slipebånd eller tilbehør passer på din maskin.

Benytt alltid beskyttelsesinnretningene som befinner seg på maskinen. Beskyttelsesinnretningene må være sikkert montert på maskinen slik at det oppnås maksimal sikkerhet. Beskyttelsesinnretningene skal beskytte brukeren mot slipepartikler som slynges rundt og utilsiktet berøring med slipebåndet.

OBS fare for brann og eksplosjon! Ved slipingen av metaller (f.eks. aluminium) oppstår støv som kan være brennbart eller eksplosivt. Ikke bruk maskinen i nærheten av brennbare materialer. Gnister kunne antenne disse materialer.

Pass på at personer ikke kommer i fare på grunn av gnistregn. Fjern brennbare materialer i nærheten. Ved sliping av metaller oppstår gnistregn.

Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet.

Berør aldri slipebåndet som er i gang. Det er fare for kroppsskader.

Trykk i farlige situasjoner straks på nødstopp-tasten. Maskinen har en stopptid inntil 50 sekunder

Rengjør maskinens lufteåpninger regelmessig. Motorens blåser trekker støv inn i huset. Dette kan ved for stor opphopning av metallstøv forårsake elektrisk fare.

Maskinens støpsel må bare monteres av en elektriker. Jordlederen i stikkontakten skal være koblet til strøm- nettets beskyttelsesjording.

Trekk nettstøpselet ved vedikehold og istandsetting! Hvis maskinen blir koblet inn utilsiktet kan dette medføre alvorlige skader.

La maskinens elektriske sikkerhet regelmessig kontrolleres iht. lovbestemmelsene. Ved ikke kontrollerte maskiner er det fare for elektrisk støt!

Kontroller før førstegangs igangsetting motorens dreieretning. Ved feil dreieretning kan arbeidsstykket slynges vekk og forårsake ulykker. Dreieretningen må bare omstilles av en elektriker.

Ved innkoblingen av maskinen må du eller andre personer aldri stå direkte ved siden av slipebåndet. Slipebåndet kan revne og medføre alvorlige skader.

Håndtering av farlig støv

I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f.eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, løsemidler for maling, trebeskyttelsesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.

Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugunstige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i retning av støvbeholderen og en overoppheting av el-verktøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.

Med et øyekast.

1 Låseskruer

2 Styrestang

3 Låseskrue

4 Veiv for høydejustering av bändslipemaskinen

5 Skrue for dybdeanlegg

6 Skrue for høydeanlegg

7 Veiv for løftekraftinnstilling

8 Stjerneskrue for parallellinnstilling

9 Gnistvern

10 Vingeskruer, gnistvern

11 Stjerneskrue, justering av båndets bevegelse

12 Drivskive

13 Kontaktskive

14 Skrue for sidedeksel

15 Sidedeksel

16 Spennarm

17 Skruer, grov innstilling for bändstramming

18 På-/av-bryter

19 Omkobling av turtall (bare 2H-modeller)

20 Nødstopp-tast

21 Støpsel

22 Kabelføring

23 Luftslisser

24 Smørenippel

25 Henvisningsskilt

Innstillinger.

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Innstilling av styrestang (Bilde 3).

Løsne de fire skruene (1) og still styrestangen (2) inn på ønsket arbeidshøyde. Trekk alle skruer fast i denne posisjonen.

Innstilling av vekksliping (Bilder 1/4).

Still bändslipemaskinen med stjerneskruen (3) inn omtrent på arbeidshøyde.

Still med veiven (4) inn avstanden mellom slipebånd og overflate. Vekkslipingen kan også reguleres under arbeidsprosessen.

Innstilling av dybdeanlegg (Bilder 1/5).

Løsne skruen (5).

Still med veiven (4) bändslipemaskinen inn på vekkslipingen som skal oppnås maksimalt.

Fest dybdeanlegget med skruen (5) i denne posisjonen.

Innstilling av høydeanlegg (Bilde 6).

Sving styrestangen oppover slik at bändslipemaskinen beveger seg oppover.

∅nsket svinghøyde kan stilles inn med skruen (6).

Innstilling av løftekraft (Bilde 7).

Nødvendig løftekraft kan stilles inn med skruen (7).

Still løftekraft inn slik at bändslipemaskinen kan senkes ned lettgående og ved løfting eller i arbeidspauser automatisk blir holdt fast i den øvre posisjonen.

Innstilling av parallelliteten (Bilde 8).

Juster bändløpet med stjerneskruen (8).

Stille inn gnistbeskyttelse (9) (Bilde 1).

Løsne de to vingeskruene (10) og still gnistvernet (9) inn slik at slipebåndet er tildekket så godt som mulig.

Trekk vingeskruene fast igjen.

Juster bändløp.

Koble maskinen inn for bare en kort stund og kontroller båndets bevegelse.

Juster bändets bevegelse med stjerneskruen (11) i midten hvis slipebåndet beveger seg mot høyre eller

venstre.

Rengjør drivhjulet (12) og kontakthjulet (13) med trykkluft.

Kontroller drivskiven og kontaktskiven for slitasje, deformering og nedsliting. La skadede deler skiftes ut med en gang!

Utskifting av slipebåndet.

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Løsne skruen (14) og fell ned sidedekselet (15).

Sving hendelen (16) nedover for å avlaste spenninnretningen.

Fjern det gamle slipebåndet.

Vær oppmerksom på retningsangivelsen på slipebåndets bakside før

du legger på det nye slipebåndet! Den skal stemme overens med drivhjulets dreieretning.

Legg slipebåndet samtidig på drivskiven (12) og kontaktskiven (13).

Sving hendelen (16) oppover for å stramme slipebåndet.

Hvis slipebåndet ikke kan strammes tilstrekkelig skal spenninnretningen justeres på nytt. Løsne begge skruer

(17), flytt spenninnretningen og trekk skruene fast igjen.

Lukk sidedekselet (15) og trekk skruen (14) fast igjen.

Monter slipeunderlaget (7) og sponkassen (8).

Sjekk spaltemålet på slipeunderlaget.

Slå på maskinen og juster bändets bevegelse.

Driftsinstrukser.

Innkobling:

Trykk i farlige situasjoner den røde nødstopp-tasten for å slå av maskinen.

Omkobling av turtall (19) (bare 2H-modeller)

Bryterposisjon 1: Lavt turtall

Bryterposisjon 2: Høyt turtall

Turtallet må bare omkobles med bryteren (19) mens maskinen står stille.

Overlastsikring.

Maskinen slås av ved en vedvarende høy belastning over et lengre tidsrom. Etter en avkjølingstid på ca. 15 minutter er maskinen driftsklar igjen.

Flytt kjøreenheten til arbeidsplassen.

Sving styrestangen oppover etter avsluttet arbeidsprosess og slå av bändslipemaskinen.

Støy-emisjonsverdier.

Tomgang Sliping

Målt A-bedømt emisjonslydtrykknivå på arbeidsplassen L_pA (re 20 μPa), i desibel 80,5 94

Usikkerhet K_pA , i desibel 4 4

Målt A-bedømt lydeffekt-nivå L_wA (re 1 Pa), i desibel 90 100,5

Usikkerhet K_wA , i desi-bel 2,5 2,5

Driftsvilkår

Turtall (/min) 3 000 3 000

Materiale - ST 37

Mål - 8 x 40

Slipebånd

GRIT by Fein

- 36Z

MERKNAD: Summen av den målte emisjonsverdien og den tilhørende usikkerheten er den øvre grensen til verdiene som kan oppstå ved målinger.

Bruk hørselvern!

Måleverdier beregnet iht. passende produktstandard (se siste side i driftsinstruksen).

Vedlikehold og kundeservice.

En reparasjon må kun utføres av en fagmann i samsvar med de gyldige forskriftene.

Til reparasjon anbefaler vi FEIN-kundeservice, FEIN-kontraktsverksted og FEIN-representanter.

Daglige vedlikeholdsarbeider

Blås gjennom kjøleluftåpningene (23) på motorhuset og de markerte stedene med trykkluft (se henvisningsskilt (25)).

Fjern rester som er avleiret i huset når de er avkjølt tilstrekkelig. Disse må bare deponeres i egnede beholdere.

Smør månedlig lagerne til spenninnretningen på smørenippelen (24).

Rengjør maskinen utenfra med trykkluft.

Følgende deler kan du skifte ut selv etter behov: Slipebånd, gnistvern

Reklamasjonsrett og garanti.

Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ-sentens garantierklæring.

Leveranseprogrammet til din maskin kan også bare innbefatte en del av det tilbehøret som er beskrevet i denne driftsinstruksen eller på bildene.

Samsvarserklæring.

CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.

UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.

Tekniske underlag hos:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Miljøvern, avfallshåndtering.

Emballasjer, utsorterte maskiner og tilbehør må leveres inn til miljøvennlig gjenvinning.

Koblingsskjemaer.

Type GIMS75/GIMS150

440 V/254 V, 400 V/220 V

GIMS75-6/GIMS150-6

440 V/254 V, 400 V/220 V

Side 98

Type GIMS75/GIMS150

230 V/220 V

GIMS75-6/GIMS150-6

230 V/220 V

Side 99

Type GIMS72 2H/GIMS150 2H

440 V/254 V, 400 V/220 V

Side 100
