Typ av produkt	Industriell bandslipmaskin
Märke	Fein
Modell	GIMS 75 2H
Matningsspänning	400 V / 3~ trefas
Frekvens	50 Hz
Upptagen effekt	2200 W
Tomgångsvarvtal	1500 - 3000 rpm (variabel)
Bandets dimensioner	75 x 2000 mm (bredd x längd)
Vikt	180 kg
Skyddsklass	Klass I (med skyddsledare)
Huvudfunktioner	Slipning av metallytor på golvet
Varvtalsreglering	Ja (modell 2H)
Nödstopp	Ja
Överbelastningsskydd	Ja (automatiskt stopp, 15 min kylning)
Säkerhetsanordningar	Gnistskydd, skyddsskärm, handskydd
Dammutsugning	Inbyggd uppsamlingsbox
Dagligt underhåll	Smörjning av markerade punkter, rengöring av ventilationsöppningar
Användarutbytbara reservdelar	Slipband, skyddsskärm
Reparationer	Av auktoriserad FEIN-verkstad
Allmän information	Bruksanvisning och säkerhetsanvisningar medföljer

Vanliga frågor - GIMS 75 2H Fein

Hur byter man slipbandet?

Innan du börjar, koppla ur maskinen. Lossa skruven (14) och öppna sidokåpan (15). Vrid spaken (16) nedåt för att lossa spännaren. Ta bort det gamla bandet. Sätt på det nya bandet enligt rotationsriktningen som anges på baksidan. Lyft spaken (16) för att sträcka bandet. Om nödvändigt, justera spännaren med skruvarna (17). Stäng kåpan och dra åt skruven. Starta maskinen och centrera bandet.

Hur centrerar man slipbandet?

Efter start, observera bandets löpning. Använd stjärnskruven (11) för att justera löpningen: vrid den för att flytta bandet åt höger eller vänster tills det är centrerat på hjulen. Om bandet inte centreras, rengör drivhjulet (12) och kontakthjulet (13) med tryckluft och kontrollera deras slitage.

Hur ställer man in slipdjupet?

Lossa djupstoppsskruven (5). Använd veven (4) för att placera bandet på önskat maximalt djup. Dra åt stoppskruven (5) för att låsa inställningen. Du kan också finjustera materialavverkningen under arbetet med veven (4).

Hur använder man nödstoppet?

Vid fara, tryck omedelbart på den röda nödstoppsknappen (20). Maskinen stannar efter cirka 50 sekunder. För att starta om, vrid nödstoppsknappen medurs för att låsa upp den, tryck sedan på Start-knappen (I) (18).

Vilket varvtal har maskinen och hur ändrar man det?

Modell 2H har en varvtalsreglering (19) med två lägen: läge 1 för lågt varvtal (cirka 1500 rpm) och läge 2 för högt varvtal (3000 rpm). Ändra endast varvtalet när maskinen är avstängd.

Vilken typ av olja ska användas för smörjning?

Använd standardmaskinolja (t.ex. ISO VG 32). Applicera dagligen på smörjpunkterna som anges på instruktionsskylten (25). Smörj även spännarens lager en gång i månaden via smörjnippeln (24).

Hur rengör man slipmaskinen?

Rengör regelbundet ventilationsöppningarna (23) med tryckluft. Blås även rent insidan av kåpan efter avkylning för att avlägsna rester. Använd lämpliga behållare för avfall. Rengör utsidan med tryckluft.

Vad gör man vid överbelastning?

Maskinen stängs av automatiskt vid kraftig kontinuerlig belastning. Låt den svalna i cirka 15 minuter innan du startar den igen. För att undvika överbelastning, arbeta med jämn matning och använd lämpliga band.

Vilka viktiga säkerhetsåtgärder finns?

Bär alltid personlig skyddsutrustning: skyddsglasögon, hörselskydd, dammmask och handskar. Rör aldrig bandet när det roterar. Håll personer på avstånd. Koppla ur maskinen före varje justering. Kontrollera rotationsriktningen före första användning.

Var hittar man reservdelar?

Reservdelar finns hos FEIN:s kundtjänst, auktoriserade FEIN-verkstäder eller FEIN-återförsäljare. Du kan se aktuell lista på www.fein.com. De användarutbytbara delarna är slipbandet och skyddsskärmen.

BRUKSANVISNING GIMS 75 2H Fein

Sving armen (16) nedad for at aflaste spændeanordningen.

Tryk på tasten „I“ (18).

Slukke:

Tast „0“ (18).

Slukke: (kun 2H-modeller)

Kontakt „I“ (18).

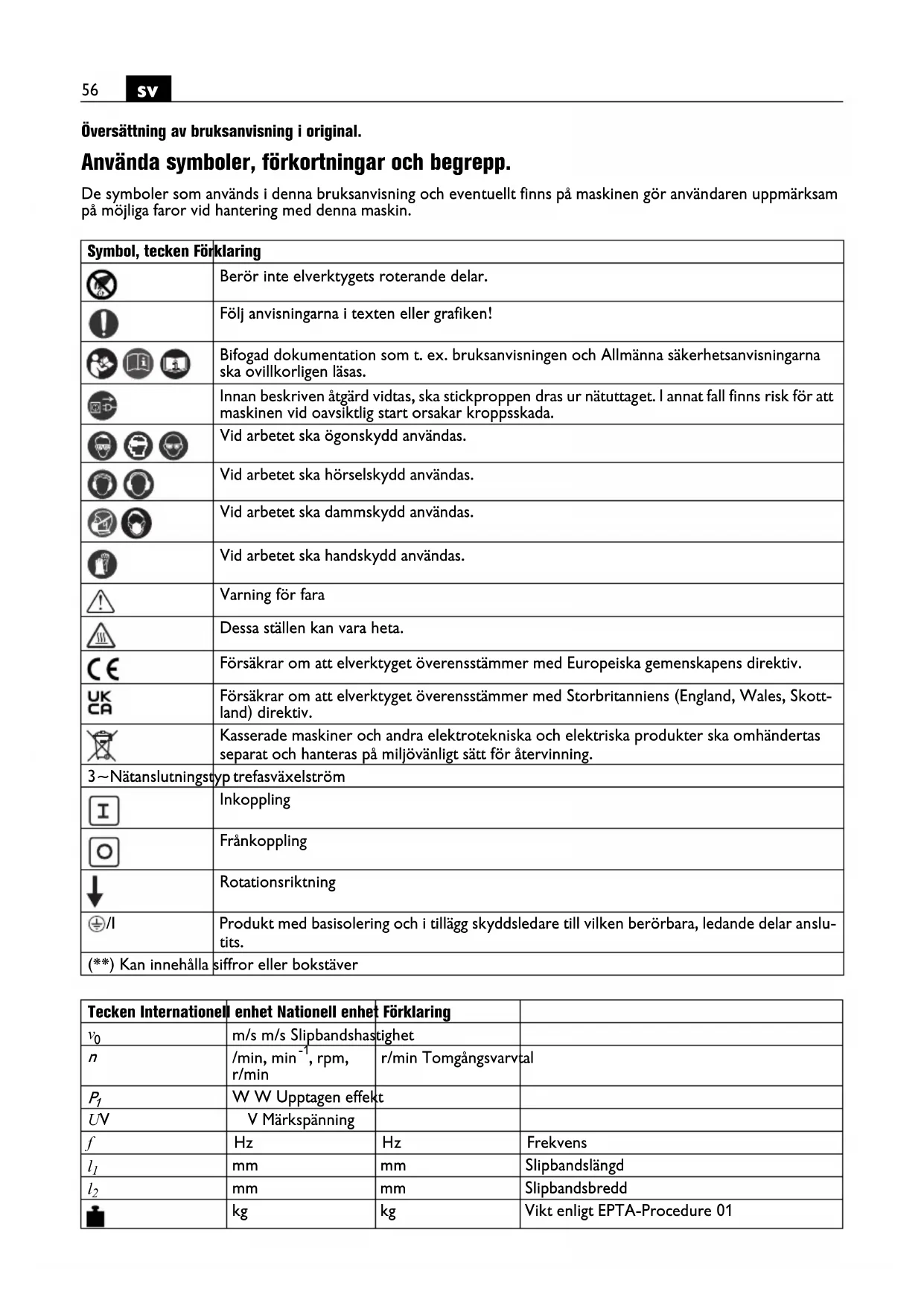

Översättning av bruksanvisning i original.

Använda symboler, förkortningar och begrepp.

De symboler som används i denna bruksanvisning och eventuellt finns på maskinen gör användaren uppmärksam på möjliga faror vid hantering med denna maskin.

Symbol, tecken Förklaring
	Berör inte elverktygets roterande delar.
	Följ anvisningarna i texten eller grafiken!
	Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
	Innan beskriven åtgärd vidtas, ska stickpropen dras ur nätuttaget. I annat fall finns risk för att maskinen vid oavsiktlig start orsakar kroppsskada.
	Vid arbetet ska ögonskydd användas.
	Vid arbetet ska hörselskydd användas.
	Vid arbetet ska dammskydd användas.
	Vid arbetet ska handskydd användas.
	Varning för fara
	Dessa ställen kan vara heta.
CE	Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
UKCA	Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
	Kasserade maskiner och andra elektrotekniska och elektriska produkter ska omhändertas separat och hanteras på miljövänligt sätt för återvinning.
3~Nätanslutningstyp trefasväxelström
	Inkoppling
	Fränkoppling
	Rotationsriktning
±/I	Produkt med basisolering och i tillägg skyddsledare till vilken berörbara, ledande delar anslutits.
(**) Kan innehålla siffror eller bokstäver

Tecken Internationell enhet Nationell enhet Förklaring
v_0	m/s m/s Slipbandshastighet
n	/min, min ^-1 , rpm,r/min	r/min Tomgångsvarvtal
P_1	W W Upptagen effekt
UV	V Märkspänning
f	Hz	Hz	Frekvens
l_1	mm	mm	Slipbandslängd
l_2	mm	mm	Slipbandsbredd
	kg	kg	Vikt enligt EPTA-Procedure 01
Tecken Internationell	enhet Nationell enhet	Förklaring
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

Använd inte denna maskin innan du noggrant läst och fullständigt förstått instruktionsboken och bifogade „Allmänna säkerhetsanvisningar“ (publikationsnummer 3 41 30 054 06 1) samt bilderna, specifikationerna och säkerhetsreglerna.

Beakta även tillämpliga nationella bestämmelser för elektrisk säkerhet och arbetarskydd.

Ignoreras säkerhetsanvisningarna i nämnda underlag finns risk för elektrisk chock, brand och/eller allvarlig personskada.

Denna bruksanvisning bör förvaras för senare bruk och bifogas maskinen vid försäljning eller överlåtelse.

Maskinens användning

Bandslipen med vagn är avsedd för slipning av metallgolvytor (utom magnesium) med av FEIN tillåtna slipband i väderleksskyddad omgivning.

Speciella säkerhetsanvisningar.

Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.

Kontrollera före påkoppling att alla spännspakar på vagnen är ordentligt åtdragna. Om maskinen under arbetet plötsligt sjunker ner kan allvarliga olyckor uppstå.

Arbeta endast på vågräta ytor. På lutande ytor kan maskinen råka ur kontroll.

Förlängningssladden ska under arbetet alltid vara dragen bort från arbetsplatsen. Om nätsladden blir överkörd, inklämd eller skadad finns risk för elstöt!

Kontrollera före anslutning till strömnätet att bandslipen är frånkopplad (knappen "0" på säkerhetsbrytaren måste vara intryckt!). Anslut förlängningssladden till stickproppen (21). Dra förlängningssladden genom kabelgejden (22).

Undvik under arbetet löst hängande kläder, smycken eller långt öppet här. Löst hängande föremål kan oaktat skyddsanordningarna dras in av rörliga delar och sedan leda till personskada.

Använd inte utslitna, sönderrivna eller kraftigt tilltäppta slipband. Hantera slipbanden aktsamt och förvara dem enligt tillverkarens anvisning. Knäck inte slipbanden! Skadade slipband kan rivas sönder, slungas ut och leda till personskada.

Använd endast slipband och tillbehör som tillverkaren tagit fram eller godkänt för aktuell bearbetning.

Användningen behöver inte vara tillförlitlig bara för att slipbandet eller tillbehöret passar till maskinen.

Använd alltid de skyddsanordningar som finns på maskinen. Skyddsanordningarna ska vara stadigt monterade på maskinen så att högsta möjliga säkerhet uppnås. Skyddsanordningarna ska skydda operatören mot utslungade slippartiklar och oavsiktlig beröring av slipbandet.

Observera brand- och explosionsrisk! Vid slipning av metall (t.ex. aluminium) uppstår damm som kan vara brännbart eller explosivt. Använd inte maskinen i närheten av brännbara material. Risk finns för att gnistor antänder materialet.

Se till att personer inte utsätts för fara till följd av gnistor. Avlägsna brännbara material från arbetsplatsen. Vid slipning av metall uppstår gnistor.

Se till att obehöriga personer hålls på betryggande avständ från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet.

Ytan som bearbetas kan bli mycket het. Berör inte ytan med handen.

Berör inte roterande slipband. Risk för person-skada.

Tryck vid farlig situation genast på nödstoppsfrånkopplaren. Efter frånkoppling fortsätter maskinen att gå upp till 50 sekunder.

Rengör regelbundet maskinens ventilationsöppningar. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Endast en elektriker får montera maskinens stickkontakt. Skyddsledaren i nätuttaget måste vara ansluten till elnätets skyddsjordning.

Dra ut stickproppen innan service eller reparation utförs! En oavsiktligt påkopplad maskin kan leda till allvarlig personskada.

Låt maskinens elektriska säkerhet regelbundet kontrolleras enligt tillämpliga lagbestämmelser. En okontrollerad maskin kan orsaka en elstöt!

Kontrollera motorns rotationsriktning före första driftstarten. Fel rotationsriktning kan leda till att arbetsstycket slungas ut och orsaka olycka. Endast en elektriker får koppla om rotationsriktningen.

Se till att varken du själv eller annan person står ome- delbart bredvid slipbandet när maskinen kopplas på. Slipbandet kan brista och orsaka allvarlig personskada.

Hantering av hälsovådligt damm

Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå.

Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det

damm som bildas, personlig skyddsutrustning och se till

att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material.

Trädamm och lättmetallsdamm, het blandning av slipdamm och kemiska ämnen kan under ogynnsamma förhållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbehållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land.

Översikt.

1 Låsskruvar

2 Styrstång

3 Låsskruv

4 Vev för bandslipens höjdinställning

5 Skruv för djupanslag

6 Skruv för höjdanslag

7 Vev för inställning av lyftkraft

8 Stjärngreppsskruv för parallellinställning

9 Gnistskydd

10 Vingskruvar för gnistskyddet

11 Stjärnskruv för bandgångsjustering

12 Drivhjul

13 Kontaktskiva

14 Skruv för sidolocke

15 Sidolock

16 Spännarm

17 Skruvar för bandspänningens grovinställning

18 Strömställare Till/Från

19 Rotationsriktningsomkopplare (endast 2H-model-ler)

20 Nödstopp-knapp

21 Stickpropp

22 Kabelgejd

23 Ventilationsöppningar

24 Smörjnippel

25 Anvisningsskylt

Inställningar.

Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen.

Inställning av styrstången (Figur 3).

Lossa de fyra skruvarna (1) och ställ in styrstången (2) i önskad arbetshöjd. Dra fast alla skruvarna i detta läge.

Inställning av nedslipningsgrad (Bilder 1/4)

Ställ in bandslipen med stjärngreppsskruven (3) ungefär på arbetshöjd.

Ställ med veven (4) in avständet mellan slipbandet och arbetsstyckets yta. Nedslipningsgraden kan även under pågående arbete ställas in.

Inställning av djupanslag (Bilder 1/5).

Lossa skruven (5).

Ställ med veven (4) in bandslipen på högsta nedslipningsgrad som ska uppnås.

Fixera med skruven (5) djupanslaget i detta läge.

Inställning av höjdanslag (Figur 6).

Sväng styrstången uppåt så att bandslipen förflyttas uppåt.

Med skruven (6) kan önskad svängningshöjd ställas in.

Inställning av lyftkraft (Figur 7).

Med veven (7) kan önskad lyftkraft ställas in.

Ställ in lyftkraften så att bandslipen lätt kan sänkas ned och att den vid upplyftning eller under arbetspauser automatiskt hålls i övre läget.

Inställning av parallellitet (Figur 8).

För en jämn nedslipning krävs att slipbandet löper parallellt mot arbetsstyckets yta.

Justera slipbandets inriktning med stjärngreppsskruven (8).

Inställning av gnistskyddet (9) (Figur 1).

Lossa båda vingskruvarna (10) och ställ in gnistskyddet (9) så att slipbandet är täckt så långt möjligt.

Dra åter fast vingskruvarna.

Slipbandets inriktning.

Koppla kort på maskinen och kontrollera bandets gång.

Centrera bandets gång med stjärnskruven (11) om bandet rör sig åt höger eller vänster.

Om det inte går att centrera bandet:

Rengör drivhjulet (12) och kontakthjulet (13) med tryckluft.

Kontrollera drivhjulet och kontakthjulet avseende förslitning, deformering och nötning. Låt genast skadade delar bytas ut!

Byte av slipband.

Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen.

Lossa skruven (14) och öppna sidolocket (15).

Sväng spaken (16) uppåt för att avlasta uppspänningsanordningen.

Ta bort det gamla slipbandet.

Kontrollera angiven löpriktning på slipbandets baksida innan det nya

slipbandet läggs upp! Löpriktningen måste stämma överens med drivhjulets rotationsriktning.

Lägg slipbandet samtidigt på drivhjulet (12) och kontakthjulet (13).

Sväng spaken (16) nedåt för att spänna slipbandet.

Om slipbandet inte kan spännas i till-räcklig grad, måste uppspänningsanordningen justeras på nytt. Lossa

båda skruvarna (17), förskjut uppspänningsanordningen och dra åter fast skruvarna.

Stäng sidolocket (15) och dra åter fast skruven (14).

Montera slipstödet (7) och spånlådan (8).

Kontrollera slipstödets spaltmätt.

Koppla på maskinen och justera bandets gång.

Bruksanvisningar.

Inkoppling:

Tryck på knapp "I" (18).

Frånkoppling:

Tryck på knapp "0" (18).

Inkoppling: (endast 2H-modeller)

Tryck på strömställaren "I" (18).

Fränkoppling: (endast 2H-modeller)

Tryck på strömställaren "I" (18).

Efter frånkoppling fortsätter maskinen att gå ca 50 s.

Nödstopp-knapp (20):

Tryck vid en farlig situation den röda nödstopp-knappen för att stänga av maskinen.

Omkopplarläge 1: Lågt varvtal

Omkopplarläge 2: Högt varvtal

Varvtalet får med strömställaren (19) kopplas om endast på stillastående maskin.

Överlastbrytare

Vid en kontinuerlig hög belastning över en längre period kopplar maskinen från. Efter en avkylningstid på ca 15 minuter kan maskinen åter användas.

Arbetsanvisningar

Kör vagnen till arbetsplatsen.

Koppla på bandslipen och dra ut styrstångsspaken till arbetsläge.

För bandslipen med konstant hastighet över ytan som ska slipas.

Sväng styrstängen efter avslutat arbete uppåt och koppla från bandslipen.

Bulleremissionsvärden

Tomgång Slipning

Uppmätt A-vägd emissionsljudtrycksnivå vid arbetsplatsen L_pA (re 20 Pa) i decibel 80,5 94

Onoggrannhet K_pA , i decibel 4 4

Uppmätt A-vägd ljud- trycksnivå L_wA (re 1 pW) i decibel 90 100,5

Onoggrannhet K_pA , i decibel 2,5 2,5

Driftsvillkor

Varvtal (/min) 3 000 3 000

Material - ST 37

Dimension - 8 x 40

Slipband

GRIT by Fein

36Z

ANMÄRKNING: Summan av uppmätt emissionsvärde och tillhörande onoggrannhet bildar övre gränsen för de värden som kan uppstå vid mätningar.

Använd hörselskydd!

Mätvärdena har tagits fram enligt tillämplig produkt-norm (se bruksanvisningens sista sida).

Underhåll och kundservice.

En reparation får endast utföras av en yrkesarbetare enligt tillämpliga föreskrifter.

För reparation rekommenderar vi FEIN-kundservice, FEIN-märkesverkstad och FEIN-representationer.

När maskinens nätsladd skadats måste den ersättas med en speciellt förberedd nätsladd som FEIN-kundservicen tillhandahåller.

Den aktuella reservdelslistan för denna produkt hittar du i Internet på adress www.fein.com.

Dagliga underhållsåtgärder

Renblås kylluftsöppningarna (23) på motorhuset och de märkta ställena med tryckluft (se anvisningsskylt (25)).

Smörj maskinen dagligen med maskinolja på märkta ställen (se anvisningsskylt (25)).

Kontrollera drivhjulet (12) och kontakthjulet (13) vid varje slipbandsbyte avseende förslitning och skada. Låt skadade delar bytas ut.

Avlägsna på höljet lagrade rester, när de kallnat tillräckligt. Dessa får avfallshanteras endast i lämpliga behållare.

Smörj en gång i månaden smörjnipplarna (24) på uppspänningsanordningens lager.

Rengör maskinen utvändigt med tryckluft.

Följande delar kan du vid behov själv byta ut: Slipband, gnistskydd

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av maskinen kan vissa delar saknas av de tillbehör som beskrivs eller visas i denna bruksanvisning.

Försäkran om överensstämmelse.

CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.

UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet.

FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd

Miljöskydd, avfallshantering.

Förpackning, skrotade maskiner och tillbehör ska hanteras på miljövänligt sätt.

Kopplingsschema.

Typ GIMS75/GIMS150 440 V/254 V, 400 V/220 V GIMS75-6/GIMS150-6 440 V/254 V, 400 V/220 V sida 98

Typ GIMS75/GIMS150 230 V/220 V GIMS75-6/GIMS150-6 230 V/220 V sida 99

Typ GIMS72 2H/GIMS150 2H 440 V/254 V, 400 V/220 V sida 100
