BRUKSANVISNING GIMS 756 Fein

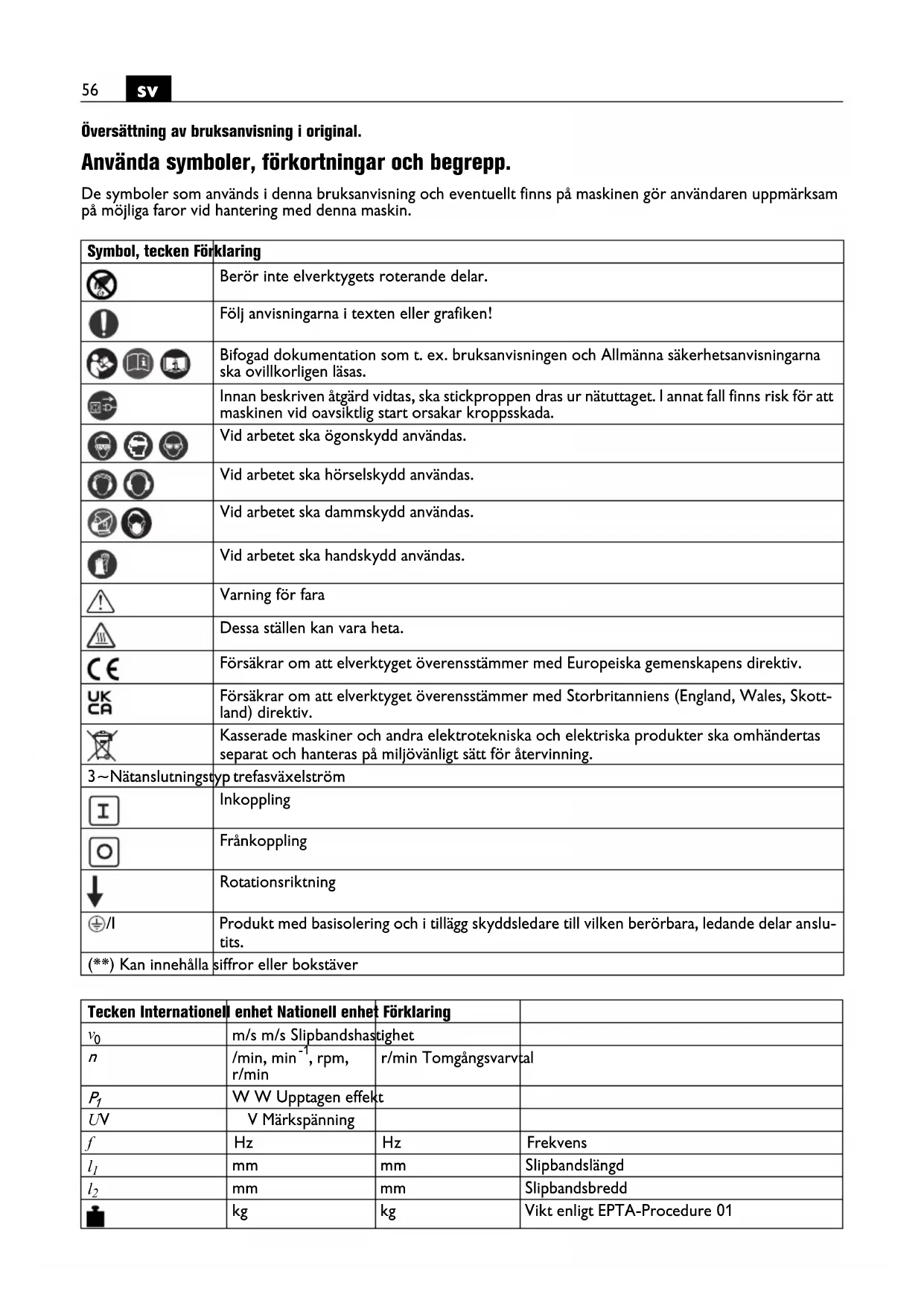

Översättning av bruksanvisning i original. Använda symboler, förkortningar och begrepp. De symboler som används i denna bruksanvisning och eventuellt finns på maskinen gör användaren uppmärksam på möjliga faror vid hantering med denna maskin. Symbol, tecken Förklaring Berör inte elverktygets roterande delar. Följ anvisningarna i texten eller grafiken! Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas. Innan beskriven åtgärd vidtas, ska stickproppen dras ur nätuttaget. I annat fall finns risk för att maskinen vid oavsiktlig start orsakar kroppsskada. Vid arbetet ska ögonskydd användas. Vid arbetet ska hörselskydd användas. Vid arbetet ska dammskydd användas. Vid arbetet ska handskydd användas. Varning för fara Dessa ställen kan vara heta. Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv. Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skott- land) direktiv. Kasserade maskiner och andra elektrotekniska och elektriska produkter ska omhändertas separat och hanteras på miljövänligt sätt för återvinning. 3 ~ Nätanslutningstyp trefasväxelström Inkoppling Frånkoppling Rotationsriktning /I Produkt med basisolering och i tillägg skyddsledare till vilken berörbara, ledande delar anslu- tits. (**) Kan innehålla siffror eller bokstäver Tecken Internationell enhet Nationell enhet Förklaring

, rpm, r/min r/min Tomgångsvarvtal

mm mm Slipbandslängd

För din säkerhet. Använd inte denna maskin innan du noggrant läst och fullständigt förstått instruktionsboken och bifogade „Allmänna säkerhetsanvisningar“ (publi- kationsnummer 3 41 30 054 06 1) samt bilderna, specifikationerna och säkerhetsreglerna. Beakta även tillämpliga nationella bestämmelser för elektrisk säkerhet och arbetarskydd. Ignoreras säkerhetsanvisningarna i nämnda underlag finns risk för elektrisk chock, brand och/eller allvarlig personskada. Denna bruksanvisning bör förvaras för senare bruk och bifogas maskinen vid försäljning eller överlåtelse. Maskinens användning Bandslipen med vagn är avsedd för slipning av metall- golvytor (utom magnesium) med av FEIN tillåtna slip- band i väderleksskyddad omgivning. Speciella säkerhetsanvisningar. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfilter- mask, hörselskydd, skyddshandskar eller skyddsförklä- de som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Kontrollera före påkoppling att alla spännspakar på vagnen är ordentligt åtdragna. Om maskinen under arbetet plötsligt sjunker ner kan allvarliga olyckor upp- stå. Arbeta endast på vågräta ytor. På lutande ytor kan maskinen råka ur kontroll. Förlängningssladden ska under arbetet alltid vara dra- gen bort från arbetsplatsen. Om nätsladden blir över- körd, inklämd eller skadad finns risk för elstöt! Kontrollera före anslutning till strömnätet att band- slipen är frånkopplad (knappen ”0” på säkerhetsbryta- ren måste vara intryckt!). Anslut förlängningssladden till stickproppen (21). Dra förlängningssladden genom kabelgejden (22). Undvik under arbetet löst hängande kläder, smycken eller långt öppet hår. Löst hängande föremål kan oaktat skyddsanordningarna dras in av rörliga delar och sedan leda till personskada. Använd inte utslitna, sönderrivna eller kraftigt tilltäpp- ta slipband. Hantera slipbanden aktsamt och förvara dem enligt tillverkarens anvisning. Knäck inte slipban- den! Skadade slipband kan rivas sönder, slungas ut och leda till personskada. Använd endast slipband och tillbehör som tillverkaren tagit fram eller godkänt för aktuell bearbetning. Användningen behöver inte vara tillförlitlig bara för att slipbandet eller tillbehöret passar till maskinen. Använd alltid de skyddsanordningar som finns på maskinen. Skyddsanordningarna ska vara stadigt mon- terade på maskinen så att högsta möjliga säkerhet upp- nås. Skyddsanordningarna ska skydda operatören mot utslungade slippartiklar och oavsiktlig beröring av slip- bandet. Observera brand- och explosionsrisk! Vid slipning av metall (t.ex. aluminium) uppstår damm som kan vara brännbart eller explosivt. Använd inte maskinen i när- heten av brännbara material. Risk finns för att gnistor antänder materialet. Se till att personer inte utsätts för fara till följd av gnis- tor. Avlägsna brännbara material från arbetsplatsen. Vid slipning av metall uppstår gnistor. Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrust- ning. Brottstycken från arbetsstycket eller insatsverkty- gen kan slungas ut och orsaka personskada även utanför arbetsområdet. Ytan som bearbetas kan bli mycket het. Berör inte ytan med handen. Berör inte roterande slipband. Risk för person- skada. Tryck vid farlig situation genast på nödstoppsfrånkopp- laren. Efter frånkoppling fortsätter maskinen att gå upp till 50 sekunder. Rengör regelbundet maskinens ventilationsöppningar. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara. Endast en elektriker får montera maskinens stickkon- takt. Skyddsledaren i nätuttaget måste vara ansluten till elnätets skyddsjordning. Dra ut stickproppen innan service eller reparation utförs! En oavsiktligt påkopplad maskin kan leda till all- varlig personskada. Låt maskinens elektriska säkerhet regelbundet kontrol- leras enligt tillämpliga lagbestämmelser. En okontrol- lerad maskin kan orsaka en elstöt! Kontrollera motorns rotationsriktning före första driftstarten. Fel rotationsriktning kan leda till att arbets- stycket slungas ut och orsaka olycka. Endast en elektri- ker får koppla om rotationsriktningen. Se till att varken du själv eller annan person står ome- delbart bredvid slipbandet när maskinen kopplas på. Slipbandet kan brista och orsaka allvarlig personskada. m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Bas- och härledda enheter från det Internatio- nella enhetssystemet SI. Tecken Internationell enhet Nationell enhet Förklaring

Hantering av hälsovådligt damm Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå. Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsutrustning och se till

att arbetsplatsen är väl ventilerad. Låt en fackman bear- beta asbesthaltigt material. Trädamm och lättmetallsdamm, het blandning av slip- damm och kemiska ämnen kan under ogynnsamma för- hållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbe- hållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land. Översikt. 1 Låsskruvar 2 Styrstång 3 Låsskruv 4 Vev för bandslipens höjdinställning 5 Skruv för djupanslag 6 Skruv för höjdanslag 7 Vev för inställning av lyftkraft 8 Stjärngreppsskruv för parallellinställning 9 Gnistskydd 10 Vingskruvar för gnistskyddet 11 Stjärnskruv för bandgångsjustering 12 Drivhjul 13 Kontaktskiva 14 Skruv för sidolocke 15 Sidolock 16 Spännarm 17 Skruvar för bandspänningens grovinställning 18 Strömställare Till/Från 19 Rotationsriktningsomkopplare (endast 2H-model- ler) 20 Nödstopp-knapp 21 Stickpropp 22 Kabelgejd 23 Ventilationsöppningar 24 Smörjnippel 25 Anvisningsskylt Inställningar. Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen. Inställning av styrstången (Figur 3). Lossa de fyra skruvarna (1) och ställ in styrstången (2) i önskad arbetshöjd. Dra fast alla skruvarna i detta läge. Inställning av nedslipningsgrad (Bilder 1/4) Ställ in bandslipen med stjärngreppsskruven (3) ungefär på arbetshöjd. Ställ med veven (4) in avståndet mellan slipbandet och arbetsstyckets yta. Nedslipningsgraden kan även under pågående arbete ställas in. Inställning av djupanslag (Bilder 1/5). Lossa skruven (5). Ställ med veven (4) in bandslipen på högsta nedslip- ningsgrad som ska uppnås. Fixera med skruven (5) djupanslaget i detta läge. Inställning av höjdanslag (Figur 6). Sväng styrstången uppåt så att bandslipen förflyttas upp- åt. Med skruven (6) kan önskad svängningshöjd ställas in. Inställning av lyftkraft (Figur 7). Med veven (7) kan önskad lyftkraft ställas in. Ställ in lyftkraften så att bandslipen lätt kan sänkas ned och att den vid upplyftning eller under arbetspauser automatiskt hålls i övre läget. Inställning av parallellitet (Figur 8). För en jämn nedslipning krävs att slipbandet löper paral- lellt mot arbetsstyckets yta. Justera slipbandets inriktning med stjärngreppsskruven (8). Inställning av gnistskyddet (9) (Figur 1). Lossa båda vingskruvarna (10) och ställ in gnistskyddet (9) så att slipbandet är täckt så långt möjligt. Dra åter fast vingskruvarna. Slipbandets inriktning. Koppla kort på maskinen och kon- trollera bandets gång. Centrera bandets gång med stjärn- skruven (11) om bandet rör sig åt höger eller vänster. Om det inte går att centrera bandet: Rengör drivhjulet (12) och kontakthjulet (13) med tryckluft. Kontrollera drivhjulet och kontakthjulet avseende för- slitning, deformering och nötning. Låt genast skadade delar bytas ut!59

Byte av slipband. Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen. Lossa skruven (14) och öppna sidolocket (15). Sväng spaken (16) uppåt för att avlasta uppspänningsanordningen. Ta bort det gamla slipbandet. Kontrollera angiven löpriktning på slipbandets baksida innan det nya slipbandet läggs upp! Löpriktningen måste stämma överens med drivhjulets rotationsriktning. Lägg slipbandet samtidigt på drivhjulet (12) och kon- takthjulet (13). Sväng spaken (16) nedåt för att spän- na slipbandet. Om slipbandet inte kan spännas i till- räcklig grad, måste uppspänningsan- ordningen justeras på nytt. Lossa båda skruvarna (17), förskjut uppspänningsanordningen och dra åter fast skruvarna. Stäng sidolocket (15) och dra åter fast skruven (14). Montera slipstödet (7) och spånlådan (8). Kontrollera slipstödets spaltmått. Koppla på maskinen och justera bandets gång. Bruksanvisningar. Inkoppling: Tryck på knapp ”I” (18). Frånkoppling: Tryck på knapp ”0” (18). Inkoppling: (endast 2H-modeller) Tryck på strömställaren ”I” (18). Frånkoppling: (endast 2H-modeller) Tryck på strömställaren ”I” (18). Efter frånkoppling fortsätter maskinen att gå ca 50 s. Nödstopp-knapp (20): Tryck vid en farlig situation den röda nödstopp-knap- pen för att stänga av maskinen. Omkoppling av varvtal (19) (endast 2H-modeller) Omkopplarläge 1: Lågt varvtal Omkopplarläge 2: Högt varvtal Varvtalet får med strömställaren (19) kopplas om endast på stillastående maskin. Överlastbrytare Vid en kontinuerlig hög belastning över en längre period kopplar maskinen från. Efter en avkylningstid på ca 15 minuter kan maskinen åter användas. Arbetsanvisningar Kör vagnen till arbetsplatsen. Koppla på bandslipen och dra ut styrstångsspaken till arbetsläge. För bandslipen med konstant hastighet över ytan som ska slipas. Sväng styrstången efter avslutat arbete uppåt och koppla från bandslipen. Bulleremissionsvärden Underhåll och kundservice. En reparation får endast utföras av en yrkesarbe- tare enligt tillämpliga föreskrifter. För reparation rekommenderar vi FEIN-kundservice, FEIN-märkesverkstad och FEIN-representationer. När maskinens nätsladd skadats måste den ersättas med en speciellt förberedd nätsladd som FEIN-kundservicen tillhandahåller. Den aktuella reservdelslistan för denna produkt hittar du i Internet på adress www.fein.com. Dagliga underhållsåtgärder Renblås kylluftsöppningarna (23) på motorhuset och de märkta ställena med tryckluft (se anvis- ningsskylt (25)). Smörj maskinen dagligen med maskinolja på märkta ställen (se anvisningsskylt (25)). Kontrollera drivhjulet (12) och kontakthjulet (13) vid varje slipbandsbyte avseende förslitning och skada. Låt skadade delar bytas ut. Avlägsna på höljet lagrade rester, när de kallnat tillräck- ligt. Dessa får avfallshanteras endast i lämpliga behållare. Tomgång Slipning Uppmätt A-vägd emis- sionsljudtrycksnivå vid arbetsplatsen

, i decibel 4 4 Uppmätt A-vägd ljud- trycksnivå

GRIT by Fein 36Z ANMÄRKNING: Summan av uppmätt emissionsvärde och tillhörande onoggrannhet bildar övre gränsen för de värden som kan uppstå vid mätningar. Använd hörselskydd! Mätvärdena har tagits fram enligt tillämplig produkt- norm (se bruksanvisningens sista sida).

Smörj en gång i månaden smörjnipplarna (24) på upp- spänningsanordningens lager. Rengör maskinen utvändigt med tryckluft. Följande delar kan du vid behov själv byta ut: Slipband, gnistskydd Garanti och tilläggsgaranti. Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti- förklaring. Vid leverans av maskinen kan vissa delar saknas av de tillbehör som beskrivs eller visas i denna bruksanvis- ning. Försäkran om överensstämmelse. CE-försäkran gäller endast för Europeiska unionens län- der och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet. UKCA-försäkran gäller endast för den brittiska markna- den (England, Wales och Skottland) och endast för pro- dukter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brit- tiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna pro- dukt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida. Tekniska publikationer finns hos: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd Miljöskydd, avfallshantering. Förpackning, skrotade maskiner och tillbehör ska han- teras på miljövänligt sätt. Kopplingsschema. Typ GIMS75/GIMS150 440 V/254 V, 400 V/220 V
