BEDIENUNGSANLEITUNG GIMS 756 Fein

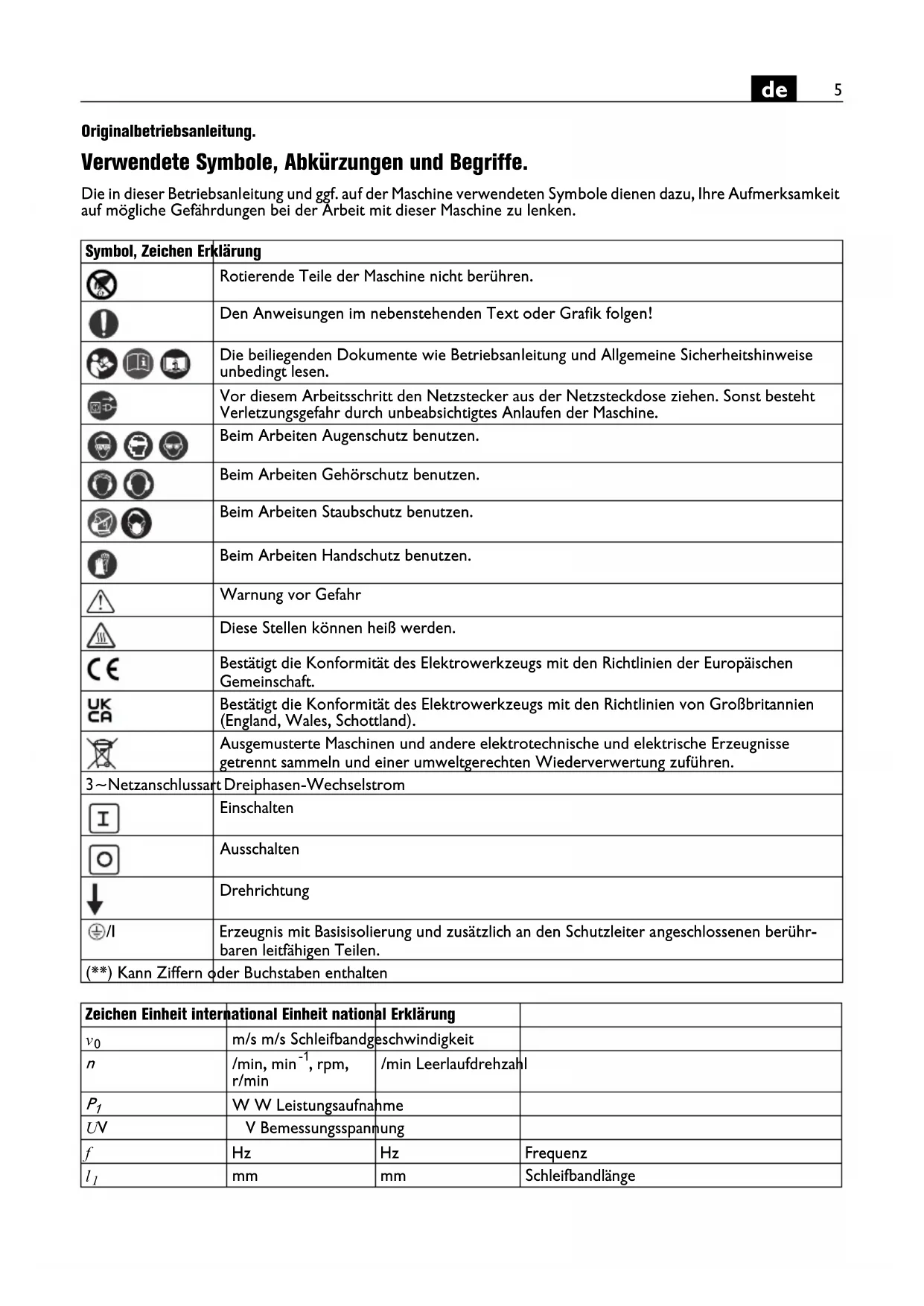

Originalbetriebsanleitung.Übersetzung der Originalbetriebsanleitung. Verwendete Symbole, Abkürzungen und Begriffe. Die in dieser Betriebsanleitung und ggf. auf der Maschine verwendeten Symbole dienen dazu, Ihre Aufmerksamkeit auf mögliche Gefährdungen bei der Arbeit mit dieser Maschine zu lenken. Symbol, Zeichen Erklärung Rotierende Teile der Maschine nicht berühren. Den Anweisungen im nebenstehenden Text oder Grafik folgen! Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen. Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen der Maschine. Beim Arbeiten Augenschutz benutzen. Beim Arbeiten Gehörschutz benutzen. Beim Arbeiten Staubschutz benutzen. Beim Arbeiten Handschutz benutzen. Warnung vor Gefahr Diese Stellen können heiß werden. Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft. Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland). Ausgemusterte Maschinen und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. 3 ~ Netzanschlussart Dreiphasen-Wechselstrom Einschalten Ausschalten Drehrichtung /I Erzeugnis mit Basisisolierung und zusätzlich an den Schutzleiter angeschlossenen berühr- baren leitfähigen Teilen. (**) Kann Ziffern oder Buchstaben enthalten Zeichen Einheit international Einheit national Erklärung

m/s m/s Schleifbandgeschwindigkeit

, rpm, r/min /min Leerlaufdrehzahl

W W Leistungsaufnahme U V V Bemessungsspannung f Hz Hz Frequenz

mm mm Schleifbandlänge

Zu Ihrer Sicherheit. Verwenden Sie diese Maschine nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“ (Schrif- tennummer 3 41 30 054 06 1) gründlich gelesen und vollständig verstanden haben, einschließlich der Abbildungen, Spezifikationen und Sicherheitsregeln. Beachten Sie ebenso die einschlägigen nationalen Bestimmungen für elektrische Sicherheit und Arbeits- schutz. Die Nichtbeachtung der Sicherheitshinweise in der genannten Dokumentation kann zum elektrischen Schlag, Brand und/oder einer ernsten Verletzung füh- ren. Diese Betriebsanleitung zum späteren Gebrauch aufbe- wahren und bei einer Weitergabe oder Veräußerung der Maschine überreichen. Bestimmung der Maschine. Der Bandschleifer mit Fahrgestell ist bestimmt zum Schleifen von metallischen Bodenflächen (außer Magne- sium) mit den von FEIN zugelassenen Schleifbändern in wettergeschützter Umgebung. Spezielle Sicherheitshinweise. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augen- schutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumflie- genden Fremdkörpern geschützt werden, die bei ver- schiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. Stellen Sie vor dem Einschalten sicher, dass alle Spann- hebel am Fahrgestell gut festgezogen sind. Senkt sich die Maschine während des Arbeitsvorganges plötzlich ab, kann dies zu schweren Unfällen führen. Arbeiten Sie nur auf waagrechten Flächen. Auf schrägen Flächen kann die Maschine außer Kontrolle geraten. Das Verlängerungskabel während des Arbeitsvorgangs immer von der Arbeitsstelle wegführen. Wird das Netz- kabel überfahren, gequetscht oder beschädigt, besteht die Gefahr eines elektrischen Schlags! Stellen Sie vor dem Anschluss an das Stromnetz sicher, dass der Bandschleifer ausgeschaltet ist (Taste „0“ am Sicherheitsschalter muss gedrückt sein!). Verbinden Sie das Verlängerungskabel mit dem Stecker (21). Zie- hen Sie das Verlängerungskabel durch die Kabelführung (22). Tragen Sie beim Arbeiten keine lose Kleidung, Schmuck oder offene, lange Haare. Lose Gegenstände können trotz Schutzvorrichtungen von sich bewegenden Teilen erfasst werden und zu Verletzungen führen. Verwenden Sie keine verschlissenen, eingerissenen oder stark zugesetzten Schleifbänder. Handhaben Sie Schleifbänder sorgsam und bewahren Sie diese nach den Anweisungen des Herstellers auf. Schleifbänder nicht knicken! Beschädigte Schleifbänder können zer- reißen, weggeschleudert werden und jemanden verlet- zen. Verwenden Sie keine Schleifbänder oder sonstiges Zubehör, das nicht speziell vom Hersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Schleifband oder Zubehör auf Ihre Maschine passt. Verwenden Sie immer die an der Maschine befindlichen Schutzvorrichtungen. Die Schutzvorrichtungen müssen sicher an der Maschine montiert sein, so dass ein Höchstmaß an Sicherheit erreicht wird. Die Schutzvor- richtungen sollen den Bediener vor umherfliegenden Schleifpartikeln und unbeabsichtigter Berührung mit dem Schleifband schützen. Achtung Brand- und Explosionsgefahr! Beim Schleifen von Metallen (z. B. Aluminium) entsteht Staub, der brennbar oder explosiv sein kann. Betreiben Sie die Maschine nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden. Achten Sie darauf, dass keine Personen durch Funken- flug gefährdet werden. Entfernen Sie brennbare Mate- rialienaus der Nähe. Beim Schleifen von Metallen entsteht Funkenflug. Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Ein- satzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursa- chen. Die bearbeitete Fläche kann sehr heiß werden. Berüh- ren Sie diese nicht mit der Hand. Berühren Sie niemals das laufende Schleifband. Es besteht Verletzungsgefahr.

mm mm Schleifbandbreite kg kg Gewicht entsprechend EPTA-Procedure 01 m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basis- und abgeleitete Einheiten aus dem Inter- nationalen Einheitensystem SI. Zeichen Einheit international Einheit national Erklärung7

Drücken Sie in Gefahrensituationen sofort die Sicher- heits-Aus-Taste. Die Maschine läuft bis zu 50 Sekunden nach. Reinigen Sie regelmäßig die Lüftungsöffnungen der Maschine. Das Motorgebläse zieht Staub in das Gehäu- se. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen. Der Stecker der Maschine darf nur von einem Elektro- fachmann montiert werden. Der Schutzleiter in der Netzsteckdose muss mit der Schutzerdung des Strom- netzes verbunden sein. Bei Wartung und Instandsetzung den Netzstecker zie- hen! Wird die Maschine unbeabsichtigt eingeschaltet, kann dies zu schweren Verletzungen führen. Lassen Sie die elektrische Sicherheit der Maschine den gesetzlichen Bestimmungen entsprechend regelmäßig überprüfen. Bei nicht geprüften Maschinen besteht die Gefahr eines elektrischen Schlags! Prüfen Sie vor der ersten Inbetriebnahme die Drehrich- tung des Motors. Bei falscher Drehrichtung kann das Werkstück weggeschleudert werden und Unfälle ver- ursachen. Die Drehrichtung darf nur von einem Elek- trofachmann umgestellt werden. Stehen Sie oder andere Personen beim Einschalten der Maschine niemals direkt neben dem Schleifband. Das Schleifband kann reißen und schwere Verletzungen verursachen. Umgang mit gefährdenden Stäuben Bei Werkstoff abtragenden Arbeitsvorgängen mit die- sem Werkzeug entstehen Stäube, die gefährlich sein können. Berühren oder Einatmen von einigen Stäuben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikat- partikeln von gesteinshaltigen Werkstoffen, Farblöse- mitteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reakti- onen und/oder Atemwegserkrankungen, Krebs, Fort- pflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stäuben hängt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abge- stimmte Absaugung sowie persönliche Schutzausrüs- tungen und sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen können sich unter ungünstigen Bedingungen selbst entzünden oder eine Explosion verursachen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elek- trowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshin- weise des Werkstoffherstellers sowie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materi- alien. Auf einen Blick. 1 Feststellschrauben 2 Lenkstange 3 Feststellschraube 4 Kurbel für Bandschleifer-Höheneinstellung 5 Schraube für Tiefenanschlag 6 Schraube für Höhenanschlag 7 Kurbel für Hubkrafteinstellung 8 Sterndrehschraube für Paralleleinstellung 9 Funkenschutz 10 Flügelschrauben, Funkenschutz 11 Sterndrehschraube, Bandlaufjustierung 12 Antriebsscheibe 13 Kontaktscheibe 14 Schraube für Seitendeckel 15 Seitendeckel 16 Spannhebel 17 Schrauben, Grobeinstellung für Bandspannung 18 Ein-/Ausschalter 19 Drehzahlumschaltung (nur 2H-Modelle) 20 Sicherheits-Aus-Taste 21 Stecker 22 Kabelführung 23 Lüftungsschlitze 24 Schmiernippel 25 Hinweisschild Einstellungen. Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose. Lenkstange einstellen (Bild 3). Die vier Schrauben (1) lösen und die Lenkstange (2) auf die gewünschte Arbeitshöhe einstellen. Alle Schrauben in dieser Position festziehen. Schleifabtrag einstellen (Bilder 1/4). Stellen Sie den Bandschleifer mit der Sterndreh- schraube (3) ungefähr auf Arbeitshöhe ein. Stellen Sie mit der Kurbel (4) den Abstand zwischen Schleifband und Oberfläche ein. Der Schleifabtrag kann auch während des Arbeitsvorganges reguliert werden. Tiefenanschlag einstellen (Bilder 1/5). Die Schraube (5) lösen. Mit der Kurbel (4) den Bandschleifer auf den Schleifab- trag einstellen der maximal erreicht werden soll. Den Tiefenanschlag mit der Schraube (5) in dieser Posi- tion fixieren. Höhenanschlag einstellen (Bild 6). Die Lenkstange nach oben schwenken, so dass sich der Bandschleifer nach oben bewegt. Mit der Schraube (6) kann die gewünschte Schwenkhö- he eingestellt werden.

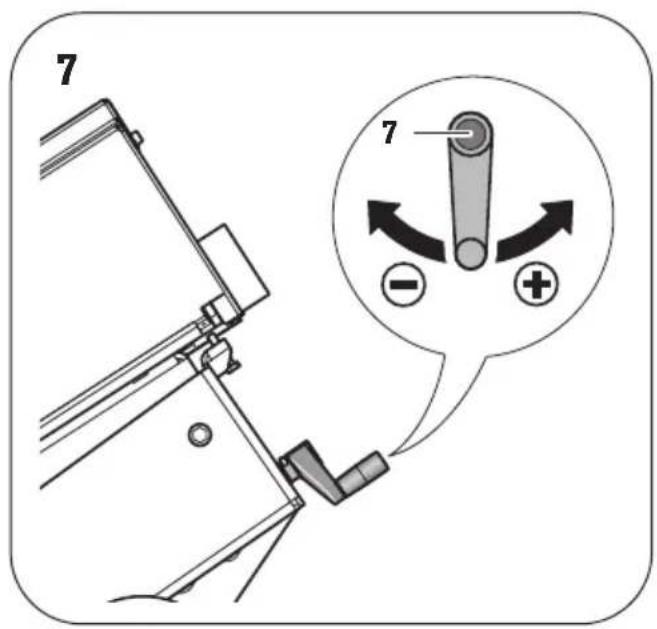

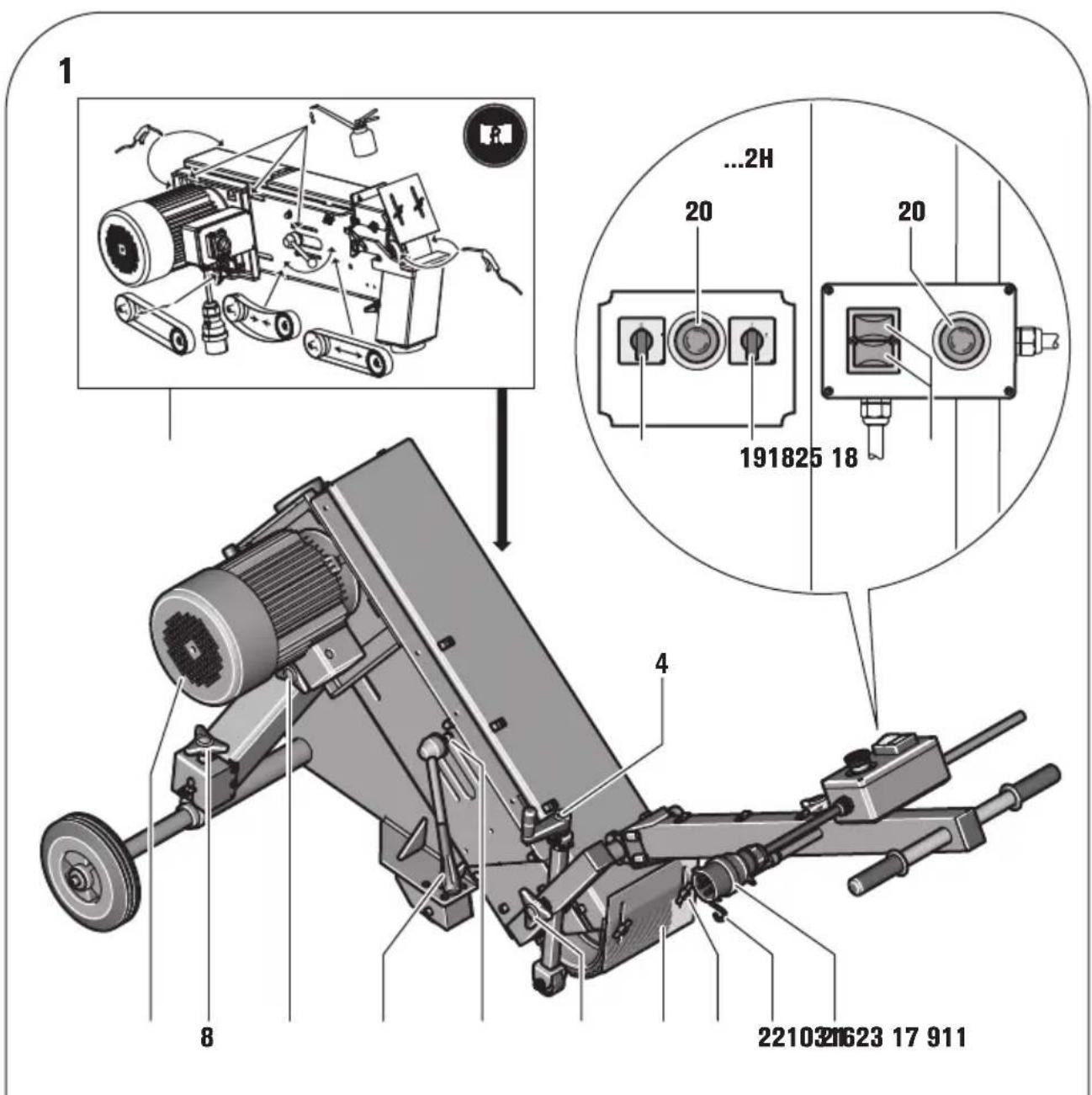

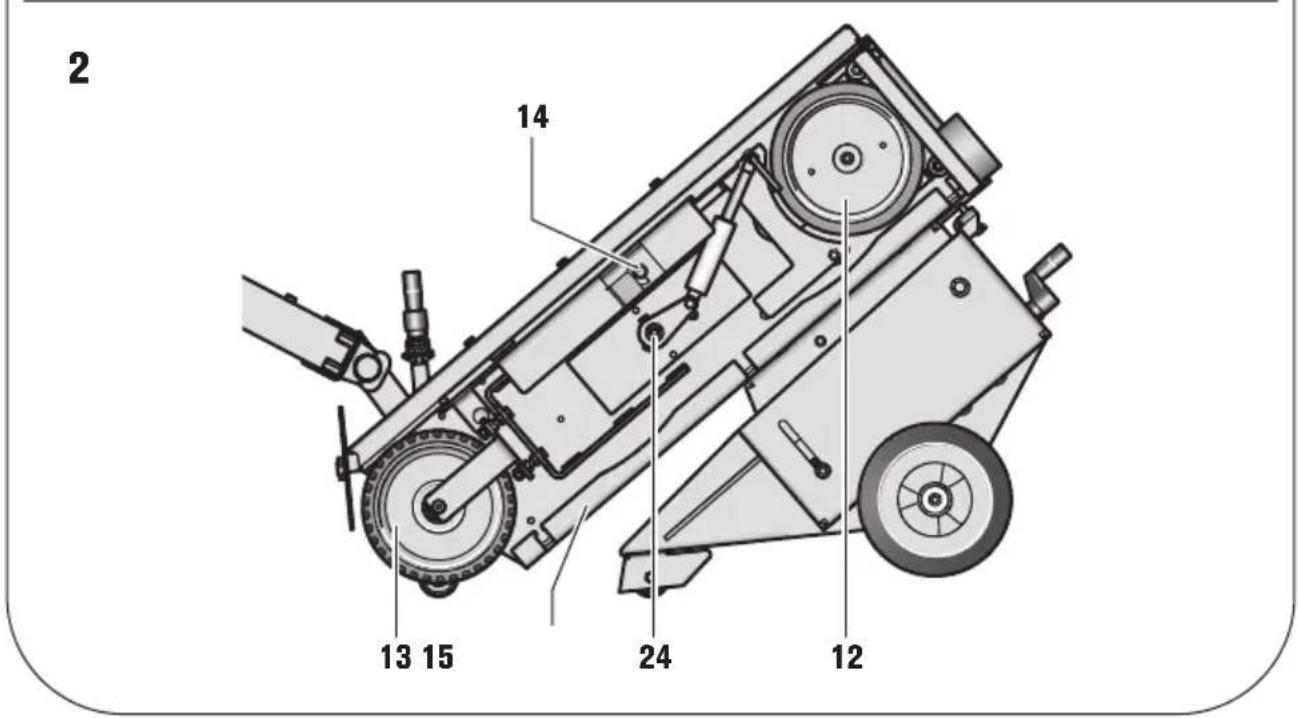

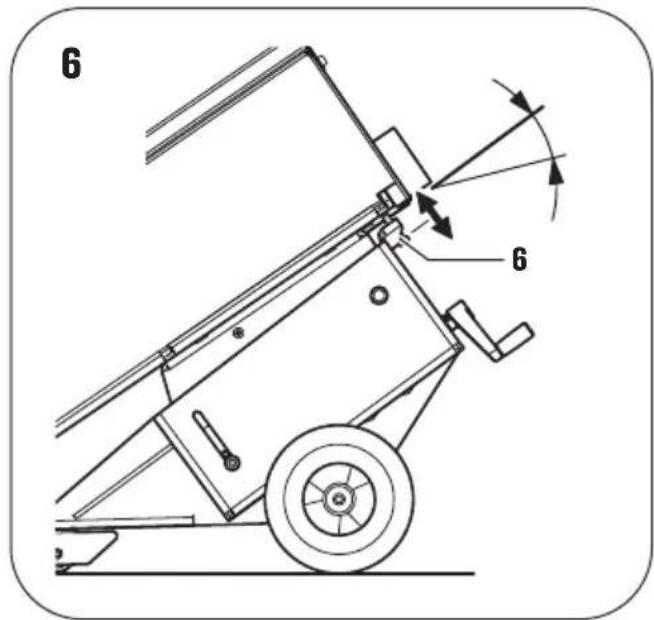

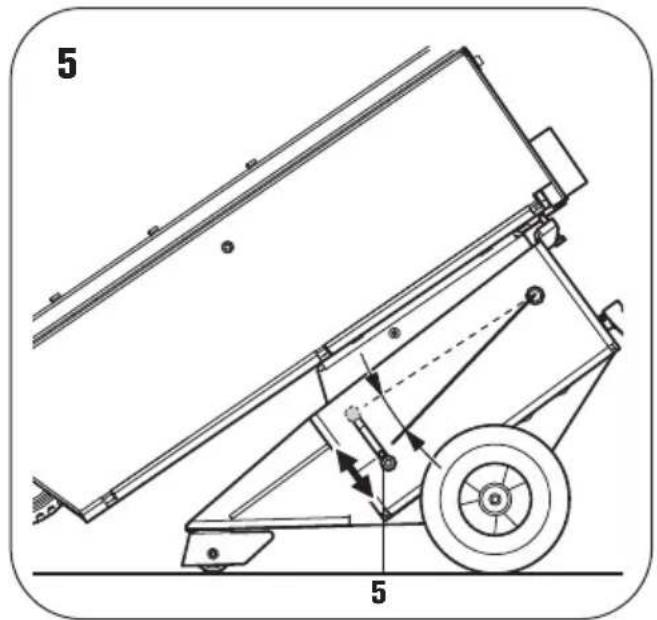

Hubkraft einstellen (Bild 7). Mit der Kurbel (7) kann die erforderliche Hubraft ein- gestellt werden. Die Hubkraft so einstellen, dass der Bandschleifer leichtgängig abgesenkt werden kann und beim Anheben oder in Arbeitspausen selbsttätig in der oberen Position gehalten wird. Parallelität einstellen (Bild 8). Für einen gleichmäßigen Schleifabtrag ist es erforder- lich, dass das Schleifband parallel zur Oberfläche läuft. Justieren Sie den Bandlauf mit der Sterndrehschraube (8). Funkenschutz (9) einstellen (Bild 1). Lösen Sie die beiden Flügelschrauben (10) und stellen Sie den Funkenschutz (9) so ein, dass das Schleifband so weit wie möglich abgedeckt ist. Ziehen Sie die Flügelschrauben wieder fest. Bandlauf justieren. Schalten Sie die Maschine nur kurz ein und überprüfen Sie den Band- lauf. Justieren Sie den Bandlauf mit der Sterndrehschraube (11) mittig, wenn sich das Schleifband nach rechts oder links bewegt. Falls sich der Bandlauf nicht mittig einstellen lässt: Reinigen Sie die Antriebsscheibe (12) und die Kontakt- scheibe (13) mit Druckluft. Überprüfen Sie die Antriebsscheibe und die Kontakt- scheibe auf Verschleiß, Verformung und Abnutzung. Lassen Sie beschädigte Teile sofort ersetzen! Schleifband wechseln. Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose. Lösen Sie die Schraube (14) und klappen Sie den Sei- tendeckel (15) herunter. Schwenken Sie den Hebel (16) nach unten um die Spannvorrichtung zu entlasten. Entfernen Sie das alte Schleifband. Beachten Sie vor dem Auflegen des neuen Schleifbandes die Laufrichtungsangabe auf der Schleifbandrückseite! Sie muss mit der Drehrichtung des Antriebsrades übereinstimmen. Legen Sie das Schleifband gleichzeitig auf die Antriebs- scheibe (12) und die Kontaktscheibe (13). Schwenken Sie den Hebel (16) nach oben um das Schleifband zu spannen. Falls das Schleifband nicht ausrei- chend gespannt werden kann muss die Spannvorrichtung neu justiert werden. Beide Schrauben (17) lösen, Spannvorrichtung versetzen und die Schrauben wieder festziehen. Schließen Sie den Seitendeckel (15) und ziehen Sie die Schraube (14) wieder fest. Montieren Sie die Schleifauflage (7) und den Spänekas- ten (8). Prüfen Sie das Spaltmaß der Schleifauflage. Schalten Sie die Maschine ein und justieren Sie den Bandlauf. Betriebsanweisungen. Einschalten: Taste „I“ (18) drücken. Ausschalten: Taste „0“ (18) drücken. Einschalten: (nur 2H-Modelle) Schalter „I“ (18) drücken. Ausschalten: (nur 2H-Modelle) Schalter „I“ (18) drücken. Die Maschine läuft nach dem Ausschalten ca. 50 sek. nach. Sicherheits-Aus-Taste (20): Drücken Sie in Gefahrensituationen die rote Sicher- heits-Aus-Taste um die Maschine auszuschalten. Drehzahl umschalten (19) (nur 2H-Modelle) Schalterposition 1: Niedrige Drehzahl Schalterposition 2: Hohe Drehzahl Die Drehzahl darf nur bei stillstehender Maschine mit dem Schalter (19) umgeschaltet werden. Überlastsicherung. Bei einer anhaltend hohen Belastung über einen länge- ren Zeitraum wird die Maschine abgeschaltet. Nach einer Abkühlzeit von ca. 15 Minuten ist die Maschine wieder einsatzbereit. Arbeitshinweise. Führen Sie das Fahrgestell an die Arbeitsstelle. Schalten Sie den Bandschleifer ein und ziehen Sie den Lenkstangenhebel in Arbeitsposition. Führen Sie den Bandschleifer mit gleichmäßiger Geschwindigkeit über die zu schleifende Fläche. Schwenken Sie die Lenkstange nach Beendigung des Arbeitsvorganges nach oben und schalten Sie den Band- schleifer aus.9

Geräusch-Emissionswerte. Instandhaltung und Kundendienst. Eine Instandsetzung darf nur durch eine Fachkraft nach den gültigen Vorschriften durchgeführt werden. Zur Instandsetzung empfehlen wir den FEIN-Kunden- dienst, die FEIN-Vertragswerkstätte und die FEIN-Ver- tretungen. Wenn die Anschlussleitung der Maschine beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlusslei- tung ersetzt werden, die über den FEIN-Kundendienst erhältlich ist. Die aktuelle Ersatzteilliste dieser Maschine finden Sie im Internet unter www.fein.com. Tägliche Wartungsarbeiten Blasen Sie die Kühlluftöffnungen (23) am Motor- gehäuse und die gekennzeichneten Stellen mit Druckluft aus (siehe Hinweisschild (25)). Ölen Sie die Maschine täglich an den gekenn- zeichneten Stellen mit Maschinenöl (siehe Hin- weisschild (25)). Überprüfen Sie die Antriebsscheibe (12) und die Kon- taktscheibe (13) bei jedem Schleifbandwechsel auf Ver- schleiß und Beschädigungen. Lassen Sie beschädigte Teile ersetzen. Entfernen Sie die im Gehäuse abgelagerten Rückstände, wenn sie ausreichend abgekühlt sind. Diese dürfen nur mit geeigneten Behältern entsorgt werden. Schmieren Sie monatlich die Lager der Spannvorrich- tung am Schmiernippel (24). Reinigen Sie die Maschine außen mit Druckluft. Folgende Teile können Sie bei Bedarf selbst austau- schen: Schleifband, Funkenschutz Gewährleistung und Garantie. Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin- gens. Darüber hinaus leistet FEIN Garantie entspre- chend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihrer Maschine kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein. Konformitätserklärung. Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Associa- tion) und nur für Produkte, die für den EU- oder EFTA- Markt bestimmt sind. Nach dem Inverkehrbringen des Produktes auf dem EU-Markt, verliert das UKCA Zei- chen seine Gültigkeit. Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit. Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestim- mungen entspricht. Technische Unterlagen bei: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Umweltschutz, Entsorgung. Verpackungen, ausgemusterte Maschinen und Zubehör einer umweltgerechten Wiederverwertung zuführen. Anschlussschaltbilder. Typ GIMS75/GIMS150 440 V/254 V, 400 V/220 V

440 V/254 V, 400 V/220 V Seite 98 Typ GIMS75/GIMS150 230 V/220 V

230 V/220 V Seite 99 Typ GIMS72 2H/GIMS150 2H 440 V/254 V, 400 V/220 V Seite 100 Leerlauf Schleifen Gemessener A-bewer- teter Emissions-Schall- druckpegel am Arbeitsplatz

(re 20 μPa), in Dezibel 80,5 94 Unsicherheit

, in Dezibel 4 4 Gemessener A-bewer- teter Schallleistungspe- gel

(re 1 pW), in Dezibel 90 100,5 Unsicherheit

, in Dezibel 2,5 2,5 Betriebsbedingungen Drehzahl (/min) 3 000 3 000 Material – ST 37 Abmessung – 8 x 40 Schleifband

GRIT by Fein 36Z ANMERKUNG: Die Summe aus gemessenem Emissi- onswert und zugehöriger Unsicherheit stellt die obere Grenze der Werte dar, die bei Messungen auftreten können. Gehörschutz benutzen! Messwerte ermittelt nach zutreffender Produktnorm (siehe die letzte Seite dieser Betriebsanleitung).

verkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit. This CE declaration is only valid for European Union and EFTA (European Free Trade Association) coun- tries and only for products intended for the EU or EFTA market. After placing the product on the EU market the UKCA mark loses its mark validity. Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produk- te, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem briti- schen Markt verliert das CE-Zeichen seine Gültigkeit. The UKCA declaration is only valid for the Great Britain market (England, Wales and Scotland) and only for products intended for the Great Britain mar- ket. After placing the product on the Great Britain market the CE mark loses its mark validity. Schwäbisch Gmünd-Bargau, 18.03.2022
