GIMS 1506 - Industrisliper Fein - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis GIMS 1506 Fein i PDF-format.
| Merke | Fein |
| Modell | GIMS 1506 |
| Type | Industriell båndslipemaskin |
| Bruksområde | Sliping av metalloverflater på gulv (unntatt magnesium) |
| Båndtype | Slipbånd godkjent av Fein |
| Båndmål | 150 x 2000 mm (omtrentlig) |
| Tomgangshastighet | 3000 o/min |
| Strømforsyning | Trefaset, 400 V / 220 V eller 440 V / 254 V avhengig av versjon |
| Frekvens | 50/60 Hz |
| Stopptid etter avstenging | Omtrent 50 sekunder |
| Overbelastningsbeskyttelse | Automatisk stopp, avkjøling ~15 min |
| Lydtrykknivå (sliping) | 94 dB(A) |
| Lydeffektnivå (sliping) | 100,5 dB(A) |
| Sikkerhetsutstyr | Start/Stopp-bryter, nødstopp, gnistbeskyttelse, sidebeskyttelse |
| Innstillinger | Høyde, materialfjerning, dybdeanslag, høydestopp, løftekraft, parallellitet |
| Vedlikehold | Daglig smøring, rengjøring av ventilasjonsåpninger med trykkluft, kontroll av hjul |
| Reparerbarhet | Reservedeler tilgjengelig på www.fein.com |
| Garanti | Lovfestet garanti og FEIN-produsentgaranti |
| Samsvar | CE / UKCA avhengig av marked |
Ofte stilte spørsmål - GIMS 1506 Fein
Brukerspørsmål om GIMS 1506 Fein
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Industrisliper i PDF-format gratis! Finn veiledningen din GIMS 1506 - Fein og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GIMS 1506 av merket Fein.
BRUKSANVISNING GIMS 1506 Fein
Løsn skruen (14) og klap sidelåget (15) ned.
Fjern det gamle slibebånd.
Vedligeholdelse og kundeservice.
Kontroller drivskiven (12) og kontaktskiven (13) for slid og beskadigelser, hver gang slibebåndet skiftes. Sørg for, at beskadigede dele skiftes.
Overensstemmelseserklæring.
Tseknisk materiale hos:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Miljøbeskyttelse, bortskaffelse.
Oversettelse av den originale bruksanvisningen.

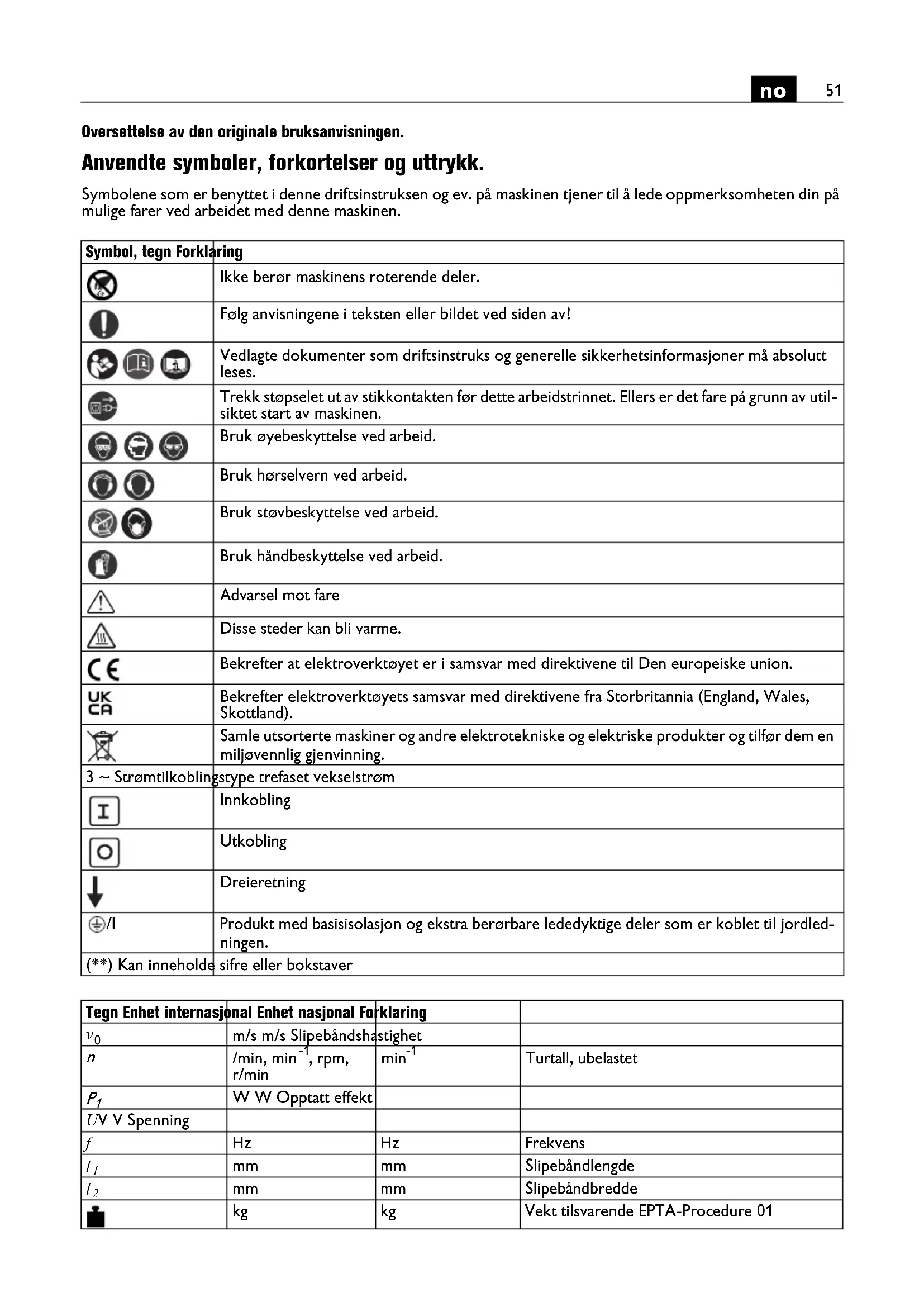

Anvendte symboler, forkortelser og uttrykk.
Symbolene som er benyttet i denne driftsinstruksen og ev. på maskinen tjener til å lede oppmerksomheten din på mulige farer ved arbeidet med denne maskinen.
| Symbol, tegn Forklaring | |
| Ikke berør maskinens roterende deler. | |
| Følg anvisningene i teksten eller bildet ved siden av! | |
| Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. | |
| Trekk støpselet ut av stikkontakten før dette arbeidstrinnet. Ellers er det fare på grunn av util-siktet start av maskinen. | |
| Bruk øyebeskyttelse ved arbeid. | |
| Bruk hørselvern ved arbeid. | |
| Bruk støvbeskyttelse ved arbeid. | |
| Bruk håndbeskyttelse ved arbeid. | |
| Advarsel mot fare | |
| Disse steder kan bli varme. | |
| CE | Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. |
| UKCA | Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). |
| Samle utsorterte maskiner og andre elektrotekniske og elektriske produkter og tilfør dem en miljøvennlig gjenvinning. | |
| 3 ~ Strømtilkobling | stype trefaset vekselstrøm |
| Innkobling | |
| Utkobling | |
| Dreieretning | |
| ±/I | Produkt med basisolasjon og ekstra berørbare lededyktige deler som er koblet til jordled-ningen. |
| (**) Kan inneholde | sifre eller bokstaver |
| Tegn Enhet internasjonal Enhet nasjonal Forklaring | |||
| v_0 | m/s m/s Slipebåndshastighet | ||
| n | /min, min ^-1 , rpm,r/min | min ^-1 | Turtall, ubelastet |
| P_1 | W W Opptatt effekt | ||
| UV V Spenning | |||
| f | Hz | Hz | Frekvens |
| l_1 | mm | mm | Slipebåndlengde |
| l_2 | mm | mm | Slipebåndbredde |
| kg | kg | Vekt tilsvarende EPTA-Procedure 01 | |
| Tegn Enhet internasjonal Enhet nasjonal Forklaring | ||
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | |
For din egen sikkerhet.
Ikke bruk denne maskinen før du har lest grundig gjennom denne driftsinstruksen samt de vedlagte "Generelle sikkerhetsinformasjoner" (skrift num- mer 3 41 30 054 06 1) og har forstått dem fullstendig, inklusive illustrasjoner, spesifikasjoner og sikkerhetsregler.
Følg likeledes de vedkommende nasjonale bestemmelser for elektrisk sikkerhet og vernearbeid.
Hvis du ikke tar hensyn til sikkerhetsinformasjonene i den nevnte dokumentasjonen kan det medføre elektrisk støt, brann og/eller alvorlige skader.
Oppbevar denne driftsinstruksen for fremtidig bruk og overlever disse når du gir videre eller selger maskinen.
Maskinen er bestemt for
Bändslipemaskinen med kjøreenhet er bestemt for sliping av metalliske gulvflater (unntatt magnesium) med slipebånd godkjent av FEIN i omgivelser beskyttet mot vær.
Spesielle sikkerhetsinformasjoner.
Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipeog materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen.
Sikre før innkoblingen at alle spennarmer på kjøreenheten er trukket godt fast. Hvis maskinen senkes ned plutselig under arbeidsprosessen, kan dette føre til alvorlige ulykker.
Arbeid bare på vannrette overflater. På skrå overflater kan maskinen komme ut av kontroll.
Før skjøteledningen under arbeidsprosessen alltid bort fra arbeidsplassen. Hvis nettkabelen blir overkjørt, klemt eller skadet, er det fare for elektrisk støt!
Kontroller før tilkoblingen til strømnettet at båndslipemaskinen er slått av (knapp «0» på sikkerhetsbryteren skal være trykt inne!). Forbind skjøteledningen med støpselet (21). Trekk skjøteledningen gjennom kabelføringen (22).
Ikke bruk løstsittende tøy, smykker eller åpent, langt hår under arbeidet. Løse gjenstander kan til tross for beskyttelsesinnretninger gripes tak i av deler som beveger seg og føre til skader.
Bruk ikke slitte, revnede eller sterkt tilsmussede slipebånd. Bruk slipebånd forsiktig og oppbevar dem slik produsenten sier. Slipebånd må ikke brettes! Skadede slipebånd kan revne, slynges rundt og skade personer.
Ikke bruk slipebånd eller annet tilbehør som ikke er spesielt utviklet og frigitt av produsenten. Sikker drift er ikke bare gitt ved at et slipebånd eller tilbehør passer på din maskin.
Benytt alltid beskyttelsesinnretningene som befinner seg på maskinen. Beskyttelsesinnretningene må være sikkert montert på maskinen slik at det oppnås maksimal sikkerhet. Beskyttelsesinnretningene skal beskytte brukeren mot slipepartikler som slynges rundt og utilsiktet berøring med slipebåndet.
OBS fare for brann og eksplosjon! Ved slipingen av metaller (f.eks. aluminium) oppstår støv som kan være brennbart eller eksplosivt. Ikke bruk maskinen i nærheten av brennbare materialer. Gnister kunne antenne disse materialer.
Pass på at personer ikke kommer i fare på grunn av gnistregn. Fjern brennbare materialer i nærheten. Ved sliping av metaller oppstår gnistregn.
Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet.
Berør aldri slipebåndet som er i gang. Det er fare for kroppsskader.
Trykk i farlige situasjoner straks på nødstopp-tasten. Maskinen har en stopptid inntil 50 sekunder
Rengjør maskinens lufteåpninger regelmessig. Motorens blåser trekker støv inn i huset. Dette kan ved for stor opphopning av metallstøv forårsake elektrisk fare.
Maskinens støpsel må bare monteres av en elektriker. Jordlederen i stikkontakten skal være koblet til strøm- nettets beskyttelsesjording.
Trekk nettstøpselet ved vedikehold og istandsetting! Hvis maskinen blir koblet inn utilsiktet kan dette medføre alvorlige skader.
La maskinens elektriske sikkerhet regelmessig kontrolleres iht. lovbestemmelsene. Ved ikke kontrollerte maskiner er det fare for elektrisk støt!
Kontroller før førstegangs igangsetting motorens dreieretning. Ved feil dreieretning kan arbeidsstykket slynges vekk og forårsake ulykker. Dreieretningen må bare omstilles av en elektriker.
Ved innkoblingen av maskinen må du eller andre personer aldri stå direkte ved siden av slipebåndet. Slipebåndet kan revne og medføre alvorlige skader.
Håndtering av farlig støv
I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f.eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, løsemidler for maling, trebeskyttelsesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.
Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugunstige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i retning av støvbeholderen og en overoppheting av el-verktøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.
Med et øyekast.
1 Låseskruer
2 Styrestang
3 Låseskrue
4 Veiv for høydejustering av bändslipemaskinen
5 Skrue for dybdeanlegg
6 Skrue for høydeanlegg
7 Veiv for løftekraftinnstilling
8 Stjerneskrue for parallellinnstilling
9 Gnistvern
10 Vingeskruer, gnistvern
11 Stjerneskrue, justering av båndets bevegelse
12 Drivskive
13 Kontaktskive
14 Skrue for sidedeksel
15 Sidedeksel
16 Spennarm
17 Skruer, grov innstilling for bändstramming
18 På-/av-bryter
19 Omkobling av turtall (bare 2H-modeller)
20 Nødstopp-tast
21 Støpsel
22 Kabelføring
23 Luftslisser
24 Smørenippel
25 Henvisningsskilt
Innstillinger.
Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.
Innstilling av styrestang (Bilde 3).
Løsne de fire skruene (1) og still styrestangen (2) inn på ønsket arbeidshøyde. Trekk alle skruer fast i denne posisjonen.
Innstilling av vekksliping (Bilder 1/4).
Still bändslipemaskinen med stjerneskruen (3) inn omtrent på arbeidshøyde.
Still med veiven (4) inn avstanden mellom slipebånd og overflate. Vekkslipingen kan også reguleres under arbeidsprosessen.
Innstilling av dybdeanlegg (Bilder 1/5).
Løsne skruen (5).
Still med veiven (4) bändslipemaskinen inn på vekkslipingen som skal oppnås maksimalt.
Fest dybdeanlegget med skruen (5) i denne posisjonen.
Innstilling av høydeanlegg (Bilde 6).
Sving styrestangen oppover slik at bändslipemaskinen beveger seg oppover.
∅nsket svinghøyde kan stilles inn med skruen (6).
Innstilling av løftekraft (Bilde 7).
Nødvendig løftekraft kan stilles inn med skruen (7).
Still løftekraft inn slik at bändslipemaskinen kan senkes ned lettgående og ved løfting eller i arbeidspauser automatisk blir holdt fast i den øvre posisjonen.
Innstilling av parallelliteten (Bilde 8).
Juster bändløpet med stjerneskruen (8).
Stille inn gnistbeskyttelse (9) (Bilde 1).
Løsne de to vingeskruene (10) og still gnistvernet (9) inn slik at slipebåndet er tildekket så godt som mulig.
Trekk vingeskruene fast igjen.
Juster bändløp.
Koble maskinen inn for bare en kort stund og kontroller båndets bevegelse.
Juster bändets bevegelse med stjerneskruen (11) i midten hvis slipebåndet beveger seg mot høyre eller
venstre.
Rengjør drivhjulet (12) og kontakthjulet (13) med trykkluft.
Kontroller drivskiven og kontaktskiven for slitasje, deformering og nedsliting. La skadede deler skiftes ut med en gang!
Utskifting av slipebåndet.
Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.
Løsne skruen (14) og fell ned sidedekselet (15).
Sving hendelen (16) nedover for å avlaste spenninnretningen.
Fjern det gamle slipebåndet.
Vær oppmerksom på retningsangivelsen på slipebåndets bakside før
du legger på det nye slipebåndet! Den skal stemme overens med drivhjulets dreieretning.
Legg slipebåndet samtidig på drivskiven (12) og kontaktskiven (13).
Sving hendelen (16) oppover for å stramme slipebåndet.
Hvis slipebåndet ikke kan strammes tilstrekkelig skal spenninnretningen justeres på nytt. Løsne begge skruer
(17), flytt spenninnretningen og trekk skruene fast igjen.
Lukk sidedekselet (15) og trekk skruen (14) fast igjen.
Monter slipeunderlaget (7) og sponkassen (8).
Sjekk spaltemålet på slipeunderlaget.
Slå på maskinen og juster bändets bevegelse.
Driftsinstrukser.
Innkobling:
Trykk i farlige situasjoner den røde nødstopp-tasten for å slå av maskinen.
Omkobling av turtall (19) (bare 2H-modeller)
Bryterposisjon 1: Lavt turtall
Bryterposisjon 2: Høyt turtall
Turtallet må bare omkobles med bryteren (19) mens maskinen står stille.
Overlastsikring.
Maskinen slås av ved en vedvarende høy belastning over et lengre tidsrom. Etter en avkjølingstid på ca. 15 minutter er maskinen driftsklar igjen.
Flytt kjøreenheten til arbeidsplassen.
Sving styrestangen oppover etter avsluttet arbeidsprosess og slå av bändslipemaskinen.
Støy-emisjonsverdier.
Tomgang Sliping
Målt A-bedømt emisjonslydtrykknivå på arbeidsplassen L_pA (re 20 Pa), i desibel 80,5 94
Usikkerhet K_pA , i desibel 4 4
Målt A-bedømt lydeffekt-nivå L_wA (re 1 Pa), i desibel 90 100,5
Usikkerhet K_wA , i desi-bel 2,5 2,5
Driftsvilkår
Turtall (/min) 3 000 3 000
Materiale - ST 37
Mål - 8 x 40
Slipebånd
GRIT by Fein
- 36Z
MERKNAD: Summen av den målte emisjonsverdien og den tilhørende usikkerheten er den øvre grensen til verdiene som kan oppstå ved målinger.
Bruk hørselvern!
Måleverdier beregnet iht. passende produktstandard (se siste side i driftsinstruksen).
Vedlikehold og kundeservice.
En reparasjon må kun utføres av en fagmann i samsvar med de gyldige forskriftene.
Til reparasjon anbefaler vi FEIN-kundeservice, FEIN-kontraktsverksted og FEIN-representanter.
Daglige vedlikeholdsarbeider
Blås gjennom kjøleluftåpningene (23) på motorhuset og de markerte stedene med trykkluft (se henvisningsskilt (25)).
Fjern rester som er avleiret i huset når de er avkjølt tilstrekkelig. Disse må bare deponeres i egnede beholdere.
Smør månedlig lagerne til spenninnretningen på smørenippelen (24).
Rengjør maskinen utenfra med trykkluft.
Følgende deler kan du skifte ut selv etter behov: Slipebånd, gnistvern
Reklamasjonsrett og garanti.
Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ-sentens garantierklæring.
Leveranseprogrammet til din maskin kan også bare innbefatte en del av det tilbehøret som er beskrevet i denne driftsinstruksen eller på bildene.
Samsvarserklæring.
CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.
UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.
Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.
Tekniske underlag hos:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Miljøvern, avfallshåndtering.
Emballasjer, utsorterte maskiner og tilbehør må leveres inn til miljøvennlig gjenvinning.
Koblingsskjemaer.
Type GIMS75/GIMS150
440 V/254 V, 400 V/220 V
GIMS75-6/GIMS150-6
440 V/254 V, 400 V/220 V
Side 98
Type GIMS75/GIMS150
230 V/220 V
GIMS75-6/GIMS150-6
230 V/220 V
Side 99
Type GIMS72 2H/GIMS150 2H
440 V/254 V, 400 V/220 V
Side 100
