GIMS 1506 - Ponceuse industrielle Fein - Notice d'utilisation et mode d'emploi gratuit

Marque	Fein
Modèle	GIMS 1506
Type	Ponceuse industrielle à bande
Application	Ponçage de surfaces métalliques au sol (sauf magnésium)
Type de bande	Bandes abrasives autorisées par Fein
Dimensions de la bande	150 x 2000 mm (approximatif)
Vitesse à vide	3000 tr/min
Alimentation électrique	Triphasé, 400 V / 220 V ou 440 V / 254 V selon version
Fréquence	50/60 Hz
Temps d'arrêt après coupure	Environ 50 secondes
Protection contre la surcharge	Arrêt automatique, refroidissement ~15 min
Niveau de pression acoustique (ponçage)	94 dB(A)
Niveau de puissance acoustique (ponçage)	100,5 dB(A)
Équipement de sécurité	Interrupteur Marche/Arrêt, arrêt d'urgence, protection pare-étincelles, protection latérale
Réglages	Hauteur, enlèvement de matière, butée profondeur, butée hauteur, puissance levage, parallélisme
Entretien	Graissage quotidien, nettoyage ouïes ventilation à l'air comprimé, vérification des roues
Réparabilité	Pièces de rechange disponibles sur www.fein.com
Garantie	Garantie légale et garantie constructeur FEIN
Conformité	CE / UKCA selon marché

FOIRE AUX QUESTIONS - GIMS 1506 Fein

Comment centrer la bande abrasive ?

Mettez brièvement l'appareil en marche et observez le déplacement de la bande. Utilisez la vis étoile (11) pour ajuster la course de la bande au centre. Si le centrage est impossible, nettoyez les roues avec de l'air comprimé ou vérifiez leur usure.

Comment changer la bande abrasive ?

Débranchez d'abord l'appareil. Desserez la vis (14) et ouvrez le capot latéral (15). Abaissez le levier (16) pour détendre la bande. Remplacez la bande en respectant le sens de marche indiqué au dos. Relevez le levier pour tendre la bande, puis refermez le capot.

Que faire si la machine ne démarre pas ?

Vérifiez d'abord que la fiche est correctement branchée et que l'interrupteur Marche/Arrêt est sur la position « I ». Si la machine ne répond toujours pas, contrôlez le disjoncteur ou faites vérifier la sécurité électrique par un électricien professionnel.

Comment régler la hauteur de travail ?

Desserrez les quatre vis (1) de la barre conductrice, réglez la hauteur souhaitée, puis resserrez toutes les vis. Utilisez ensuite la manivelle (4) pour un réglage fin de la distance entre la bande et la surface.

Comment utiliser l'arrêt d'urgence ?

En cas de danger, appuyez immédiatement sur la touche d'arrêt d'urgence rouge (20). La machine s'arrête en environ 50 secondes. Une fois le danger écarté, déverrouillez la touche en la tournant ou en la tirant selon le modèle.

Quel type de bande abrasive utiliser ?

Utilisez exclusivement des bandes abrasives autorisées par Fein et adaptées au ponçage des métaux. Respectez les dimensions de la bande (environ 150 x 2000 mm) et le sens de rotation indiqué au dos.

Comment entretenir la machine ?

Effectuez un graissage quotidien aux points marqués sur la plaque d'instructions. Nettoyez les ouïes de ventilation (23) avec de l'air comprimé. Vérifiez régulièrement l'état des roues d'entraînement et de contact. Une fois par mois, graissez les paliers du dispositif de serrage.

Que faire en cas de surcharge ?

La machine s'éteint automatiquement en cas de forte sollicitation continue. Laissez-la refroidir pendant environ 15 minutes avant de la redémarrer. Pour éviter les surcharges, ne travaillez pas sans interruption prolongée.

Puis-je utiliser la machine sur des surfaces inclinées ?

Non, la machine est conçue uniquement pour des surfaces horizontales. Sur des surfaces inclinées, vous risquez de perdre le contrôle et de provoquer des accidents.

Comment vérifier le sens de rotation du moteur ?

Avant la première mise en service, faites vérifier le sens de rotation par un électricien professionnel. Un mauvais sens de rotation peut projeter la pièce à travailler. L'inversion du sens de rotation doit être effectuée par un spécialiste.

MODE D'EMPLOI GIMS 1506 Fein

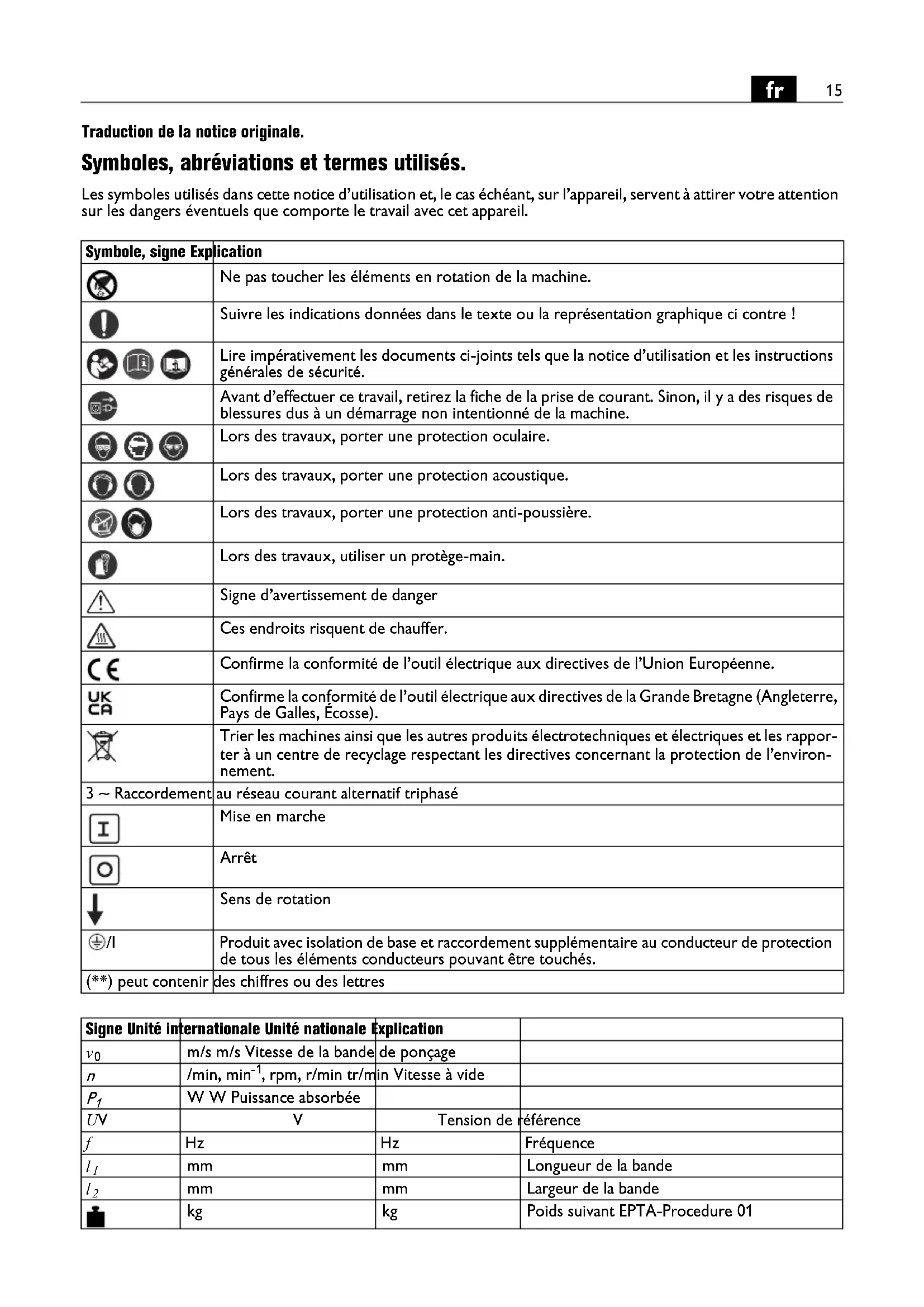

Symboles, abréviations et termes utilisés.

Les symboles utilisés dans cette notice d'utilisation et, le cas échéant, sur l'appareil, servent à attirer votre attention sur les dangers éventuels que comporte le travail avec cet appareil.

Symbole, signe Explication
		Ne pas toucher les éléments en rotation de la machine.
		Suivre les indications données dans le texte ou la représentation graphique ci contre !
		Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instructions générales de sécurité.
		Avant d’effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a des risques de blessures dus à un démarrage non intentionné de la machine.
		Lors des travaux, porter une protection oculaire.
		Lors des travaux, porter une protection acoustique.
		Lors des travaux, porter une protection anti-poussière.
		Lors des travaux, utiliser un protège-main.
[KBY5]		Signe d’avertissement de danger
		Ces endroits risquent de chauffer.
		Confirme la conformité de l’outil électrique aux directives de l’Union Européenne.
		Confirme la conformité de l’outil électrique aux directives de la Grande Bretagne (Angleterre, Pays de Galles, Écosse).
		Trier les machines ainsi que les autres produits électrotechniques et électriques et les rapporter à un centre de recyclage respectant les directives concernant la protection de l’environnement.
3 ~ Raccordement au réseau courant alternatif triphasé
		Mise en marche
		Arrêt
		Sens de rotation
		Produit avec isolation de base et raccordement supplémentaire au conducteur de protection de tous les éléments conducteurs pouvant être touchés.
(**) peut contenir des chiffres ou des lettres

Signe Unité internationale Unité nationale Explication
v_0	m/s m/s Vitesse de la bande	de ponçage
n	/min, min ^-1 , rpm, r/min tr/min	in Vitesse à vide
P_1	W W Puissance absorbée
UV	V	Tension de référence
f	Hz	Hz	Fréquence
l_1	mm	mm	Longueur de la bande
l_2	mm	mm	Largeur de la bande
	kg	kg	Poids suivant EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Unités de base et unités dérivées du système international SI.

Pour votre sécurité.

Ne pas utiliser cette machine avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales de sécurité » (réf. documents 3 41 30 054 06 1), y compris les figures, les spécifications et les règles de sécurité.

Tenir également compte des règlementations nationales de sécurité électrique et protection du travail en vigueur.

Le non-respect des instructions de sécurité se trouvant dans la documentation mentionnée peut entraîner un choc électrique, un incendie et / ou de graves blessures.

Bien garder cette notice d'utilisation en vue d'une utilisation ultérieure; elle doit être jointe à l'appareil en cas de transmission ou de vente à une tierce personne.

Utilisation de la machine.

La ponceuse à bande avec châssis est conçue pour le ponçage de surfaces métalliques au sol (à l'exception du magnésium) à l'abri des intempéries avec les bandes de ponçage autorisées par Fein.

Instructions particulières de sécurité.

Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier pouvant vous protéger des projections de fragments abrasifs ou des pièces à travailler. La protection oculaire doit pouvoir vous protéger des débris volants résultant des diverses opérations. Le masque antipoussières ou le masque respiratoire doit pouvoir filtrer les particules générées lors de l'utilisation de l'appareil. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

Avant de mettre l'appareil en service, s'assurer que tous les leviers de serrage sur le châssis sont bien serrés. Si l'appareil s'abaisse soudainement pendant l'opération, ceci peut provoquer de graves accidents.

Ne travailler que sur des surfaces horizontales. Sur des surfaces inclinées, vous risquez de perdre le contrôle sur l'appareil.

Lors du travail, toujours maintenir le câble de rallonge en dehors de la zone de travail. Si le câble est écrasé, coincé ou endommagé, il y a un risque de choc électrique !

Avant de brancher l'appareil sur le réseau électrique, s'assurer que la ponceuse à bande est éteinte (appuyer sur la touche « 0 » sur l'interrupteur de sécurité !). Raccorder le câble de rallonge à la fiche (21). Faire passer le câble de rallonge à travers le cheminement du câble (22).

Ne pas porter des vêtements amples, des bijoux et attacher les cheveux longs lors du travail. Malgré les dispositifs de protection, les objets non fixés peuvent être happés par les pièces en mouvement et provoquer ainsi des blessures.

Ne pas utiliser de bandes de ponçage usées, fendues sur les bords ou fortement encrassées. Manier avec précaution les bandes de ponçage et les ranger conformément aux instructions du fabricant. Ne pas plier les bandes de ponçage ! Les bandes de ponçage endommagées peuvent se déchirer ou être projetées par l'appareil et blesser quelqu'un.

Ne pas utiliser de bandes de ponçage ou d'autres accessoires qui n'ont pas été spécialement conçus ou validés par le fabricant. Le seul fait qu'une bande de ponçage ou un accessoire se laisse monter sur votre appareil ne garantit pas une utilisation dépourvue de risque.

Toujours utiliser les dispositifs de protection se trouvant sur l'appareil. Les dispositifs de protection doivent être solidement montés sur l'appareil de façon à garantir une sécurité maximale. Les dispositifs de protection doivent protéger l'utilisateur contre les projections de particules et contre un contact accidentel avec la bande de ponçage.

Attention risque d'incendie et d'explosion ! Lors du ponçage de métaux (par ex. aluminium), de la poussière est générée qui peut être inflammable ou explosive. Ne pas utiliser l'appareil lorsqu'il y a des matériaux inflammables à proximité. Des étincelles pourraient enflammer ces matériaux.

Veiller à protéger toute personne contre des projections d'étincelles. Enlever les matériaux inflammables se trouvant à proximité. L'usinage des métaux génère des étincelles.

Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de la pièce à travailler ou d'un accessoire cassé peuvent être projetés en dehors de la zone immédiate d'opération et provoquer des blessures.

La surface travaillée peut devenir très chaude. Ne pas la toucher de la main.

Ne jamais toucher la bande de ponçage en rotation. Risque de blessures.

En cas de danger, toujours appuyer immédiatement sur la touche d'arrêt d'urgence. La machine s'arrête au bout de 50 secondes environ.

Nettoyer régulièrement les orifices de ventilation du moteur. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.

Seul un électricien professionnel est autorisé à monter la fiche de l'appareil. Le conducteur de protection dans la prise du secteur doit être connecté à la mise à la terre du réseau électrique.

Pour les travaux d'entretien et de réparation, retirer la fiche de la prise de courant ! Une mise en marche non intentionnelle de la machine peut entraîner de graves blessures.

Faire régulièrement contrôler la sécurité électrique de la machine conformément à la législation en vigueur.

Les machines non soumises à un contrôle présentent un risque de choc électrique !

Avant la première mise en service, contrôler le sens de rotation du moteur. Si c'est le mauvais sens de rotation, la pièce à travailler peut être projetée et causer des accidents. Seul un électricien professionnel est autorisé à inverser le sens de rotation.

Lors de la mise en marche de la machine, veiller à ce que l'utilisateur ou d'autres personnes ne se tiennent pas directement à côté de la bande de ponçage. La

bande de ponçage peut se déchirer et entraîner de graves blessures.

Émanation de poussières nocives

Lors du travail avec enlèvement de matière, des poussières pouvant être dangereuses sont générées.

Toucher ou aspirer certaines poussières, par ex. d'amiante et de matériaux contenant de l'amiante, de peintures contenant du plomb, du métal, de certains bois, de minéraux, des particules de silicate contenues dans les matériaux contenant de la roche, de solvants de peinture, de lasures, de produits antifouling pour bateaux peut causer des réactions allergiques et/ou des maladies des voies respiratoires, un cancer ou des problèmes de fécondité. Le risque causé par l'inhalation de poussières dépend de l'exposition aux poussières. Utiliser une aspiration adaptée à la poussière générée ainsi que des équipements de protection personnels et veiller à bien aérer la zone de travail. Ne confier le travail sur des matériaux contenant de l'amiante qu'à des spécialistes.

Les poussières de bois et les poussières de métaux légers, les mélanges chauds de poussières de ponçage et de produits chimiques peuvent s'enflammer dans certaines conditions ou causer une explosion. Éviter une projection d'étincelles vers le bac de récupération des poussières ainsi qu'une surchauffe de l'outil électrique et des matériaux travaillés, vider à temps le bac de récupération des poussières et respecter les indications de travail du fabricant du matériau ainsi que les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.

Vue générale.

1 Vis de blocage 2 Barre conductrice 3 Vis de blocage 4 Manivelle pour réglage de la hauteur de la ponceuse à bande 5 Vis pour butée de profondeur

6 Vis pour butée de hauteur 7 Manivelle pour réglage de la puissance de levage 8 Vis étoile pour réglage parallèle 9 Protection pare-étincelles 10 Vis papillon, écran protecteur 11 Vis étoile, ajustage de la bande 12 Roue d'entraînement 13 Roue de contact 14 Vis pour protection latérale 15 Protection latérale 16 Levier de serrage 17 Vis, réglage grossier de la tension de la bande 18 Interrupteur Marche/Arrêt 19 Modification de la vitesse de rotation (seulement pour les modèles 2H) 20 Touche d'arrêt d'urgence 21 Fiche 22 Cheminement du câble 23 Ouïes de ventilation 24 Graisseur 25 Plaque d'instructions

Réglage de la barre conductrice (figure 3).

Desserrer les quatre vis (1) et régler la barre conductrice (2) sur la hauteur de travail souhaitée. Serrer toutes les vis dans cette position.

Réglage de l'enlèvement de matière (figures 1/4).

Au moyen de la vis étoile (3), régler la ponceuse à bande approximativement sur la hauteur de travail.

Au moyen de la manivelle (4), régler la distance entre la bande de ponçage et la surface. Il est également possible de régler l'enlèvement de matière pendant l'opération de travail.

Réglage de la butée de profondeur (figures 1/5).

Desserrer la vis (5).

A l'aide de la manivelle (4), régler la ponceuse à bande sur l'enlèvement de matière maximal à atteindre.

Fixer la butée de profondeur dans cette position à l'aide de la vis (5).

Réglage de la butée de hauteur (figure 6).

Basculer la barre conductrice vers le haut de sorte que la ponceuse à bande bouge vers le haut.

La vis (6) permet de régler la hauteur de pivotement.

Réglage de la puissance de levage (figure 7).

La manivelle (7) permet de régler la puissance de levage nécessaire.

Régler la puissance de levage de sorte que la ponceuse de bande puisse facilement être abaissée et reste automatiquement dans la position supérieure quand elle est soulevée ou pendant les pauses de travail.

Réglage du parallélisme (figure 8).

Pour obtenir un enlèvement de matière régulier, la bande de ponçage doit être parallèle par rapport à la surface.

Régler la protection pare-étincelles (9) (figure 1).

Desserrer les deux vis papillon (10) et ajuster la protection pare-étincelles (9) de sorte que la bande de ponçage soit couverte le plus possible.

Resserrer fermement les vis papillon.

Centrage de la bande.

Mettre brièvement l'appareil en marche et contrôler si la bande est bien centrée.

À l'aide de la vis étoile (11), ajuster la course de la bande au centre, si la bande abrasive bouge vers la droite ou vers la gauche.

Au cas où la bande ne se laisse pas centrer :

Nettoyer la roue d'entraînement (12) et la roue de contact (13) à l'aide d'air comprimé.

Contrôler si le disque d'entraînement et la roue de contact présentent des signes d'usure ou de déformation. Faire immédiatement remplacer les pièces endommagées !

Avant d'effectuer toute intervention sur la machine, retirer la fiche de la prise de courant.

Desserrer la vis (14) et ouvrir le couvercle latéral (15).

Pivoter le levier (16) vers le bas afin de détendre le dispositif de serrage.

Enlever la bande de ponçage usée.

Avant de placer la nouvelle bande de ponçage, tenir compte du sens de la

marche indiqué au dos de la bande de ponçage ! Il doit coïncider avec le sens de rotation de la roue d'entraînement.

Placer la bande de ponçage sur la roue d'entraînement (12) et la roue de contact (13).

Pivoter le levier (16) vers le haut afin de tendre la bande de ponçage.

Si la bande de ponçage ne peut pas être suffisamment tendue, ajuster à nouveau le dispositif de serrage.

Desserrer les deux vis (17), décaler le dispositif de serrage et bien resserrer les vis.

Fermer le capot latéral (15) et resserrer la vis (14).

Monter le support de ponçage (7) et la boîte à copeaux (8).

Contrôler la cote de la fente du support de ponçage.

Mettre l'appareil en marche et ajuster la bande.

Mise en marche :

Appuyer sur la touche « I » (18).

Arrêt :

Appuyer sur la touche « 0 » (18).

Mise en marche : (uniquement les modèles 2H)

Appuyer sur la touche « I » (18).

Arrêt : (uniquement les modèles 2H)

Appuyer sur la touche « I » (18).

Une fois éteinte, la machine continue à tourner pendant 50 secondes environ.

Touche d'arrêt d'urgence (20) :

Dans les situations dangereuses, appuyez sur la touche d'arrêt d'urgence rouge afin d'arrêter l'appareil.

Modifier la vitesse de rotation (19) (uniquement les modèles 2H)

Position du commutateur 1 : faible vitesse de rotation

Position du commutateur 2 : vitesse de rotation élevée

La vitesse de rotation ne doit être modifiée qu'au moyen du commutateur (19) et quand l'appareil est à l'arrêt.

Protection contre la surcharge.

Dans le cas d'une forte sollicitation continue, l'appareil s'éteint. Après un temps de refroidissement de 15 minutes environ, l'appareil est de nouveau prêt à fonctionner.

Indications pour le travail.

Rapprocher le châssis de la zone de travail.

Mettre en marche la ponceuse à bande et tirer le levier de la barre conductrice dans la position de travail.

Faire passer la ponceuse à bande par-dessus la surface à poncer en appliquant une vitesse régulière.

Une fois l'opération de travail terminée, pivoter la barre conductrice vers le haut et éteindre la ponceuse à bande.

Valeurs d'émission acoustique

Marche à vide

Ponçage

Mesure réelle (A) du niveau de pression acoustique sur le lieu de travail L_pA (re 20 μPa), en décibel 80,5 94

Incertitude K_pA, en décibel 4 4

Mesure réelle (A) du niveau d'intensité acoustique pondéré L_wA (re 1 pW), en décibel 90 100,5

Incertitude K_wA en décibel 2,5 2,5

Conditions de mise en service

Rotation (1/min) 3 000 3 000

Matériau - ST 37

Dimension - 8 x 40

Bande abrasive

GRIT by

- Fein 36Z

REMARQUE : La somme de la valeur d'émission mesurée et de l'incertitude constitue la limite supérieure des valeurs qui peuvent apparaître pendant des mesurages.

Porter une protection acoustique !

Valeurs de mesure mesurées conformément à la norme correspondante du produit (voir la dernière page de la présente notice d'utilisation).

Travaux d'entretien et service après-vente.

Ne faire effectuer des réparations que par un spécialiste travaillant conformément aux réglementations en vigueur.

Pour des travaux de réparation, nous vous recommandons le service après-vente FEIN, l'atelier agréé FEIN ainsi que les représentants FEIN.

Si un câble d'alimentation de la machine est endommagé, il doit être remplacé par un câble d'alimentation spécialement préparé en vente auprès du service après-vente FEIN.

Vous trouverez la liste actuelle des pièces de rechange de cette machine sur le site Internet www. fein. com.

Travaux d'entretien quotidiens

Souffler de l'air comprimé dans les ouïes d'air de ventilation (23) sur le carter-moteur et sur les endroits marqués (voir plaque d'avertissement (25)).

Graisser l'appareil quotidiennement avec de l'huile aux endroits marqués (voir plaque d'instructions (25)).

S'assurer à chaque fois que vous remplacez la bande de ponçage que la roue d'entraînement (12) et la roue de contact (13) ne sont pas usées ou endommagées. Faire remplacer les pièces endommagées.

Enlever les résidus se trouvant dans le carter, s'ils sont suffisamment refroidis. Il ne doivent être éliminés qu'à l'aide de récipients appropriés.

Une fois par mois, graisser les paliers du dispositif de serrage sur le graisseur (24).

Nettoyer l'extérieur de l'appareil avec de l'air comprimé.

Si nécessaire, vous pouvez remplacer vous-même les éléments suivants : Bande de ponçage, écran protecteur

Garantie.

La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.

Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec la machine.

Déclaration de conformité

La Déclaration CE est uniquement valable pour les pays de l'Union européenne et de l'AELE (Association Européenne de Libre-Échange) et uniquement pour les produits destinés au marché de l'UE ou de l'AELE. Une fois que le produit a été mis sur le marché de l'UE, la marque UKCA cesse d'être valable.

La Déclaration UKCA est uniquement valable pour le marché britannique (Angleterre, Pays de Galles et Écosse) et uniquement pour les produits destinés au marché britannique. Une fois que le produit a été mis sur le marché britannique, le marquage CE cesse d'être valable.

L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.

Dossier technique auprès de : C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Protection de l'environnement, recyclage.

Rapporter les emballages, les machines usagées et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.

Schémas de connexion.

Type GIMS75/GIMS150

440 V/254 V, 400 V/220 V

GIMS75-6/GIMS150-6

440 V/254 V, 400 V/220 V

Page 98

Type GGIMS75/GIMS150

230 V/220 V

GIMS75-6/GIMS150-6

230 V/220 V

Page 99

Type GIMS72 2H/GIMS150 2H

440 V/254 V, 400 V/220 V

Page 100

Allentare la vite (5).

K_wA, v decibeloch 2,5 2,5
