GRIT GIMS 75 - Teollisuushiomakone Fein - Ilmainen käyttöohje ja opas

Merkki	Fein
Malli	GRIT GIMS 75
Tuotetyyppi	Teollinen nauhahiomakone telineellä
Käyttötarkoitus	Metallipintojen (paitsi magnesium) hionta säältä suojassa
Viitejännite	400 V kolmivaihe
Taajuus	50 Hz
Tyhjäkäyntinopeus	3000 rpm
Äänenpainetaso (LpA) tyhjäkäynnillä	80,5 dB
Äänenpainetaso (LpA) kuormitettuna	94 dB
Äänentehotaso (LwA) tyhjäkäynnillä	90 dB
Äänentehotaso (LwA) kuormitettuna	100,5 dB
Ylikuormitussuoja	Automaattinen pysäytys suuren kuormituksen yhteydessä; uudelleenkäynnistys jäähtymisen jälkeen (~15 min)
Hätäpysäytys	Punainen hätäpysäytyspainike
Korkeuden säätö	Kiertokammen ja lukitusruuvin avulla ohjaintangossa
Nauhan keskitys	Tähtiruuvi hiomanauhan keskityksen säätämiseksi
Materiaalinpoiston säätö	Kiertokammella; mahdollista työn aikana
Syvyys- ja korkeusrajoitin	Säädettävät rajoittamaan poistoa ja kääntökorkeutta
Kipinäsuoja	Säädettävissä siipiruuveilla
Nauhan kiristysjärjestelmä	Kiristysvipu; mahdollisuus karkeasäätöön
Päivittäinen huolto	Puhalla ilmanvaihtoaukot ja voitele merkityt kohdat (katso ohjekilpi)
Kuukausittainen voitelu	Voitele kiristyslaitteen laakerit voitelunipan kautta
Käyttäjän vaihdettavat osat	Hiomanauha ja suojakilpi
Vaatimustenmukaisuus	CE (EU/ETA) ja UKCA (Iso-Britannia) markkinoiden mukaan
Takuu	Lainsäädännön ja Fein-valmistajan takuulauselman mukaisesti

Usein kysytyt kysymykset - GRIT GIMS 75 Fein

Kuinka säätää GIMS 75 -hiomakoneen korkeus?

Löysää neljä lukitusruuvia (1) ohjaintangossa (2), säädä haluttu korkeus ja kiristä sitten kaikki ruuvit. Käytä kiertokampea (4) hienosäätöön nauhan ja pinnan väliselle etäisyydelle.

Kuinka keskittää hiomanauha?

Käynnistä laite hetkeksi ja tarkkaile nauhan liikettä. Jos se ajautuu oikealle tai vasemmalle, käytä tähtiruuvia (11) keskityksen säätämiseen. Kierrä kevyesti, kunnes nauha pysyy keskitettynä.

Mitä tehdä, jos nauha ei keskitty?

Puhdista vetopyörä (12) ja kontaktipyörä (13) paineilmalla. Tarkista, etteivät ne ole kuluneet tai vääntyneet. Tarvittaessa vaihdata vaurioituneet osat ammattilaisella.

Kuinka vaihtaa hiomanauha?

Irrota kone verkkovirrasta. Avaa sivukansi (15) löysäämällä ruuvia (14). Laske vipu (16) löysäämään kiristyslaitetta. Poista vanha nauha, aseta uusi nauha noudattaen takana ilmoitettua pyörimissuuntaa, nosta sitten vipu kiristystä varten. Sulje kansi.

Kuinka käyttää hätäpysäytystä?

Vaaratilanteessa paina välittömästi punaista hätäpysäytyspainiketta (20). Kone pysähtyy noin 50 sekunnin kuluttua. Käynnistääksesi uudelleen, käännä painiketta myötäpäivään lukituksen avaamiseksi ja paina sitten Käynnistys-painiketta (I).

Mikä on hiomakoneen pyörimisnopeus?

Tyhjäkäyntinopeus on 3000 rpm. 2H-malleissa voit valita kahden nopeuden välillä kytkimellä (19): asento 1 matalalle nopeudelle, asento 2 suurelle nopeudelle. Vaihda nopeutta vain koneen ollessa pysähtyneenä.

Milloin ja miten kone voidellaan?

Päivittäin: voitele merkityt kohdat (katso ohjekilpi (25)). Kerran kuukaudessa: voitele kiristyslaitteen laakerit voitelunipasta (24). Käytä sopivaa öljyä ja puhdista ilmanvaihtoaukot paineilmalla.

Minkä tyyppisiä hiomanauhoja käyttää?

Käytä yksinomaan Feinin hyväksymiä hiomanauhoja. Noudata nauhan takana ilmoitettua pyörimissuuntaa. Älä käytä kuluneita, halkeilleita tai likaisia nauhoja, äläkä taita niitä.

Mitä tehdä koneen ylikuormituksen sattuessa?

Laite sammuu automaattisesti suuren kuormituksen yhteydessä. Anna sen jäähtyä noin 15 minuuttia ennen uudelleenkäynnistystä. Vältä ylikuormitusta työskentelemällä tasaisella nopeudella ja käyttämättä liikaa voimaa nauhaan.

Mistä löytää varaosia GIMS 75 -koneeseen?

Varaosat ovat saatavilla FEINin asiakaspalvelusta, valtuutetuilta FEIN-huoltoliikkeiltä tai FEIN-edustajilta. Tarkista ajantasainen lista verkkosivustolta www.fein.com. Vahingoittunut virtajohto on vaihdettava FEINin valmistamaan erikoisjohtoon.

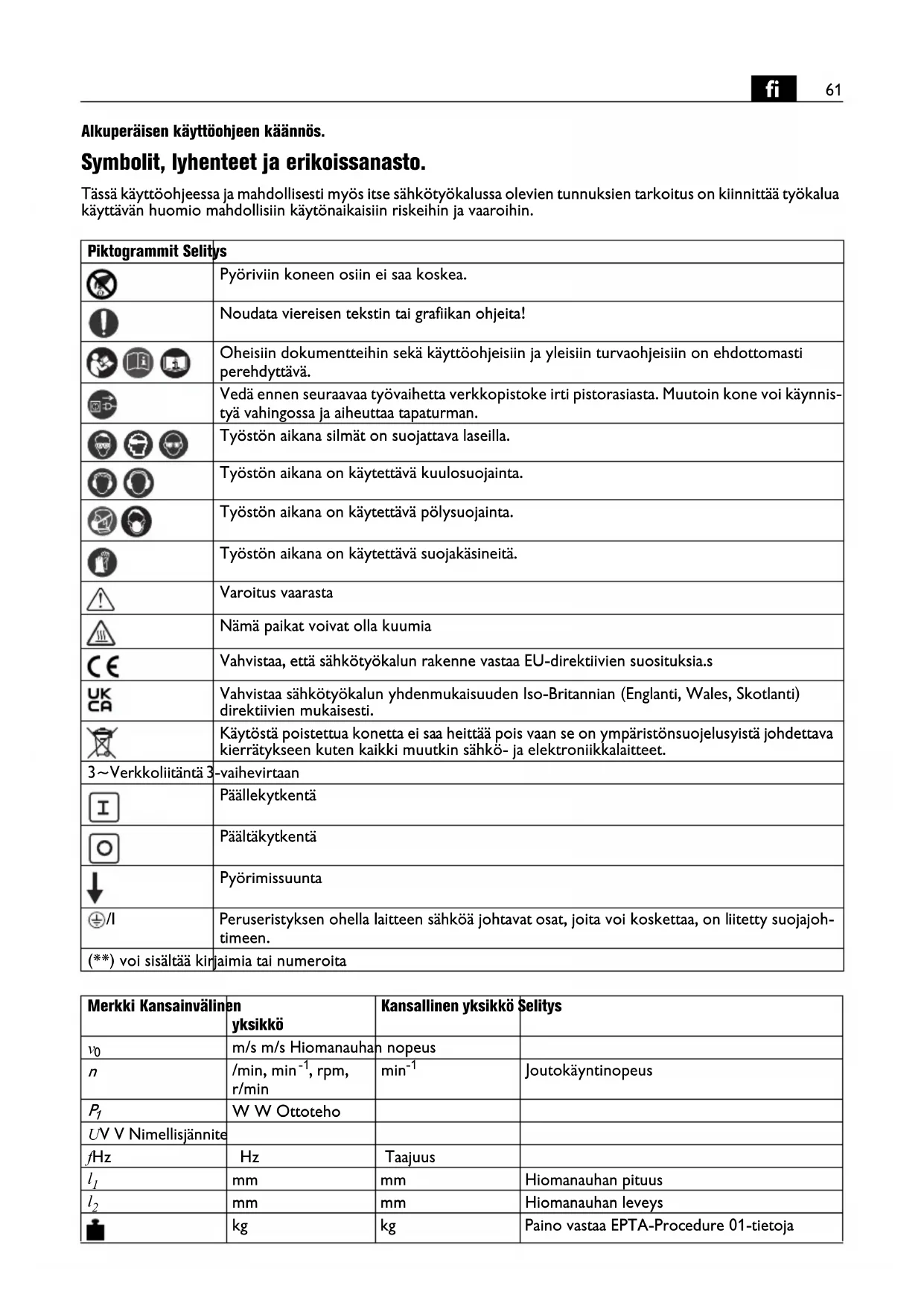

KÄYTTÖOHJE GRIT GIMS 75 Fein

Alkuperäisen käyttöohjeen käännös.

Symbolit, lyhenteet ja erikoissanasto.

Tässä käyttöohjeessa ja mahdollisesti myös itse sähkötyökalussa olevien tunnuksien tarkoitus on kiinnittää työkalua käyttävän huomio mahdollisiin käytönaikaisiin riskeihin ja vaaroihin.

Piktogrammit Selitys
	Pyöriviin koneen osiin ei saa koskea.
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
	Vedä ennen seuraavaa työvaihetta verkkopistoke irti pistorasiasta. Muutoin kone voi käynnis-tyä vahingossa ja aiheuttaa tapaturman.
	Työstön aikana silmät on suojattava laseilla.
	Työstön aikana on käytettävä kuulosuojainta.
	Työstön aikana on käytettävä pölysuojainta.
	Työstön aikana on käytettävä suojakäsineitä.
	Varoitus vaarasta
	Nämä paikat voivat olla kuumia
	Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.s
	Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
	Käytöstä poistettua konetta ei saa heittää pois vaan se on ympäristönsuojelusystä johdettava kierrätykseen kuten kaikki muutkin sähkö- ja elektroniikkalaitteet.
3~Verkkoliitäntä 3-vaihevirtaan
	Päällekytkentä
	Päältäkytkentä
	Pyörimissuunta
±/l	Peruseristyksen ohella laitteen sähköä johtavat osat, joïta voi koskettaa, on liitetty suojajoh-timeen.
(**) voi sisältää kirjaimia tai numeroita

Merkki Kansainvälinen yksikkö		Kansallinen yksikkö Selitys
v_0	m/s m/s Hiomanauhan nopeus
n	/min, min ^-1 , rpm, r/min	min ^-1	Joutokäyntinopeus
P_1	W W Ottoteho
UV V Nimellisjännite
fHz	Hz	Taajuus
l_1	mm	mm	Hiomanauhan pituus
l_2	mm	mm	Hiomanauhan leveys
	kg	kg	Paino vastaa EPTA-Procedure 01-tietoja

Merkki Kansainvälinen yksikkö	Kansallinen yksikkö Selitys
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2

Työturvallisuus.

Älä käytä tätä konetta ennen kuin olet lukenut käyttöohjeen ja oheisen "Yleiset turvallisuusohjeet" (asiakirjanumero 3 41 30 054 06 1) perusteellisesti ja ymmärtänyt kaiken täydellisesti, myös kuvat, spesifikaatiot ja varotoimenpiteet.

Ota myös huomioon asiaankuuluvat kansalliset sähköja työturvallisuutta koskevat määräykset.

Jos dokumenteissa selostettuja turvaohjeita laiminlyödään, seurauksena voi olla sähköisku, tulipalo ja/tai vakava tapaturma.

Säilytä tämä käyttöohje myöhempää tarvetta silmällä pitäen ja anna se koneen mukaan, mikäli kone myydään tai luovutetaan toisen käyttöön.

Koneen käyttökohde.

Kuljetusalustalla varustettu nauhahiomakone on tarkoitettu metallilattiapintojen (paitsi magnesiumin) hiontaan käyttäen FEINin sallimia hiomanauhoja säältä suojatussa ympäristössä.

Erityiset varotoimenpiteet.

Muista henkilökohtaiset suojavarusteet. Käytä työstötilanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulosuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaalihiukkasilta. Varsinkin silmät on suojattava eri työstötavoilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäaikainen altistuminen melulle saattaa heikentää kuuloa.

Varmista ennen käynnistämistä, että kuljetusalustan kaikki kiristinvivut on hyvin kiristetty. Jos kone työvaiheessa yhtäkkiä laskee alas, saattaa se johtaa vakaviin onnettomuuksiin.

Työskentele ainoastaan vaakasuorilla pinnoilla. Kaltevilla pinnoilla saattaa kone riistäytyä hallinnasta.

Johda aina pidennysjohto poispäin työkohteesta työskentelyn aikana. Jos verkkojohdon yli ajetaan, se joutuu puristukseen tai vaurioituu, syntyy sähköiskun vaara.

Varmista ennen liitäntää sähköverkkoon, että nauhahiomakone on poiskytkettynä (painike "0" turvakatkaisimessa on painettuna!). Liitä pidennysjohto pistokkeeseen (21). Vedä pidennysjohto kaapelinohjauksen (22) läpi.

Töissä ei pidä käyttää liian löysää vaatetusta, korut on riisuttava ja pitkät hiukset sidottava. Suojalaitteista huolimatta irralliset esineet voivat singota voimalla laitteen liikkuviin osiin osuessaan ja aiheuttaa tapaturman.

Kuluneita, repeytyneitä tai pahoin likaantuneita hiomanauhoja ei saa käyttää. Käsittele hiomanauhoja huolellisesti ja varastoi ne valmistajan antamia ohjeita noudattaen. Hiomanauhoja ei saa taittaa! Vioittunut hiomanauha voi revetä ja singota irti voimalla, mistä voi seurata tapaturma.

Vain sellaisia hiomanauhoja tai lisätarvikkeita saa käyttää, jotka työkalun valmistaja on kehittänyt tai hyväksynyt. Muunlainen hiomanauha tai lisätarvike ei välttämättä ole turvallinen käyttää, vaikka se sopisikin koneeseen.

Käytä aina koneeseen kuuluvia suojalaitteita. Suojalaitteet on kiinnitettävä koneeseen pitävästi, jolloin saavutetaan optimaalisin suoja. Suojalaitteiden tarkoitus on suojata konetta käyttävää hionnassa ilmaan sinkoilevilta hiukkasilta sekä kosketussuojata häntä hiomanauhalta.

Huomio palo- ja räjähdysvaara! Metallin hionnassa (esim. alumiini) syntyy pölyä, joka voi olla palavaa tai räjähdysherkkää. Älä käytä konetta palavien aineiden lähellä. Kipinät voivat sytyttää näitä aineita.

On varottava, ettei kipinöinnöistä ole varaa muille lähellä oleville. Poista kaikki palavat materiaalit työstöpaikan läheltä. Metalleja hiottaessa syntyy kipinöintiä.

Katso, että muut pysyvät turvallisella etäisyydellä työkohteesta. Kaikkien työkohteessa olevien on käytettävä henkilökohtaisia suojavarusteita. Työkappaleesta tai rikkoutuneesta vaihtotyökalusta irtoavia osia voi sinkoutua kauemmaskin ja vahingoittaa muita varsinaisen työkohteen ulkopuolella olevia.

Työstetty pinta voi olla erittäin kuuma. Sitä ei pidä kos-kettaa paljaalla kädellä.

Pyörivää hiomanauhaa ei saa missään tapauksessa koskettaa. Siitä seuraa tapaturman vaara.

Vaaratilanteissa on heti painettava hätä-seis-painikietta. Kone jälkikäy vielä noin 50 sekuntia.

Koneen ilmanvaihtoaukot on puhdistettava säännöllisesti. Moottorin tuuletin kerää pölyä konekotelonsisään. Jos metallipölyä kerääntyy ylenmäärin, se voi vaarantaa sähköistä turvallisuutta.

Koneen verkkopistokkeen saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja. Pistorasian suojajoh- timen on oltava liitettynä sähköverkon suojamaahan.

Huolto- ja kunnostustöiden ajaksi on verkkopistoke vedettävä irti! Jos kone kytketään päälle vahingossa, sii-tä voi aiheutua vakava työtapaturma.

Koneen sähkötekninen turvallisuus on annettava tarkastaa säännöllisin välein lakisääteisiä määräyksiä noudattaen. Jos tarkastukset laiminlyödään, koneesta voi saada sähköiskun!

Ennen koneen ensimmäistä käyttökertaa on tarkastettava koneen pyörimissuunta. Jos pyörimissuunta on vääärä, työkappale saattaa sinkoutua irti ja aiheuttaa tapaturman. Pyörimissuunnan saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja.

Kun kone käynnistetään, on katsottava, ettei kukaan seiso välittömästi hiomanauhan vieressä. Jos hiomanauha repeää, se voi aiheuttaa vakavan tapaturman.

Terveydelle vaarallisten pölyjen käsittely

Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä.

Tietyntyppisen pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoisista materiaaleista erittyvistä silikaateista, maalinpoistoaineista, puunsuoja-aineista sekä eliöntorjunta-aineista. Riskin suuruus pölyjä hengitettäessä riippuu niiden määrästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta. Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi.

Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyy- dessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materiaalin valmistajan työstöohjeita on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä.

Laitteen osat.

1 Lukitusruuvit
2 Ohjaustanko
3 Lukitusruuvi
4 Kampi nauhahiomakoneen korkeussäätöä varten
5 Syvyydenrajoittimen ruuvi
6 Korkeusrajoittimen ruuvi
7 Nostovoiman säätökampi
8 Samansuuntaisuussäädön tähtikahvaruuvi
9 Kipinäsuojus
10 Siipiruuvit, kipinäsuojus
11 Hiomanauhan säätöruuvi
12 Käyttöpyörä
13 Kontaktilevy
14 Sivusuojuksen ruuvi
15 Sivusuojus
16 Kiristinvipu
17 Nauhajännityksen karkeasäädön ruuvit
18 Käynnistyskytkin
19 Pyörintänopeuden vaihtokytkin (vain 2H-mallit)

20 Hätä-seis-painike
21 Pistoke
22 Kaapelinohjaus
23 Tuuletusaukot
24 Voitelunippa
25 Ohjekilpi

Asetukset.

Ennen koneeseen kohdistuvia töitä on verkkopistoke vedettävä irti pistorasiasta.

Ohjaustangon asetus (Kuva 3).

Avaa neljä ruuvia (1) ja aseta ohjaustanko (2) toivotulle työkorkeudelle. Kiristä tässä asennossa kaikki ruuvit

Aseta hiomatyöstö (Kuvat 1/4).

Aseta tähtikahvaruuvilla (3) nauhahiomakone suurin piirtein työkorkeudelle.

Aseta kammella (4) hiomanauhan ja pinnan välinen etäisyyss. Hiomatyöstön voi säätää myös työvaiheen aikana.

Syvyydenrajoittimen asetus (Kuvat 1/5).

Avaa ruuvi (5).

Aseta kammella (4) nauhahiomakone sille hiomatyöstölle, joka korkeintaan tulee saavuttaa.

Lukitse syvyydenrajoitin tähän asentoon ruuvilla (5).

Korkeudenrajoittimen asetus (Kuva 6).

Käännä ohjaustanko ylös niin, että nauhahiomakone liikkuu ylöspäin.

Ruuvilla (6) voidaan haluttu kääntökorkeus asettaa.

Nostovoiman asetus (Kuva 7).

Kammella (7) voidaan haluttu nostovoima asettaa.

Aseta nostovoima niin, että nauhahiomakonetta kevyesti voidaan kääntää alas ja että se nostettuna tai työtau- kojen aikana itsestään pysyy yläasennossa.

Suuntaissäätö (Kuva 8).

Tasaista hiomatyöstöä varten on tärkeää, että hioma-nauha liikkuu samansuuntaisena pinnan kanssa.

Säädä nauhan kulku tähtikahvaruuvilla (8).

Kipinäsuojuksen (9) säätö (Kuva 1).

Avaa molemmat kylkiruuvit (10) ja aseta kipinäsuojus (9) niin, että hiomanauha on mahdollisimman hyvin pei- tettynä.

Kiristä kylkiruuvit uudelleen.

Hiomanauhan säätö.

Kytke kone päälle vain hetkeksi ja tarkasta hiomanauhan kulku. Jos hiomanauha puoltaa jommalle kummalle sivulle, säädä sen asentoa säätöruuvilla (11) niin, että nauha pyörii keskellä.

Jos nauhaa ei saada säädettyä keskelle:

Puhdista käyttöpyörä (12) ja kontaktipyörä (13) paineil-malla.

Tarkasta käyttö- ja kontaktipyörän kunto: kulumat, mahdolliset muotoviat tms. Vialliset osat on annettava uusia välittömästi!

Hiomanauhan vaihto.

Ennen koneeseen kohdistuvia töitä on verkkopistoke vedettävä irti pistorasiasta.

Löysää ruuvia (14) ja käännä sivusuojus (15) alas.

Käännä vipu (16) alas kiinnityslait-teen höllentämiseksi.

Poista hiomanauha.

Kun kiinnität uuden hiomanauhan, tarkista ensin sen pyörimissuunta

nauhan sisäpinnalta! Pyörimissuunnan on oltava sama kuin käyttöpyörän pyörimissuunnan.

Aseta hiomanauha sekä käyttöpyörän (12) että kontaktipyörän (13) varaan.

Käännä vipu (16) ylös hiomanauhan kiristämiseksi.

Ellei hiomanauhaa voi kiristää tar-peeksi täytyy kiinnityslaitetta säätää uudelleen. Avaa molemmat ruuvit

(17), siirrä kiinnityslaitetta ja kiristä ruuvit uudelleen.

Sulje sivusuojus (15) ja kiristä ruuvi (14) taas kiinni.

Asenna hioma-alusta (7) ja lastusäiliö (8).

Tarkista hioma-alustan välysmitta.

Kytke kone päälle ja säädä hiomanauhan asentoa.

Käyttövinkkejä.

Käynnistys:

Paina näppäintä "I" (18).

Pysäytys:

Paina näppäintä "0" (18).

Käynnistys: (Vain 2H-mallit)

Paina kytkintä "I" (18).

Pysäytys: (Vain 2H-mallit)

Paina kytkintä "I" (18).

Virran katkaisemisen jälkeen kone jälkikäy vielä n. 50 sekunnin ajan.

Turvakatkaisin (20):

Vaaratilanteessa kone pysäytetään punaisella hätä-seispainikkeella.

Pyörintänopeuden vaihtokytkentä (19) (Vain 2Hmallit)

Kytkinasento 1: Alhainen kierrosluku

Kytkinasento 2: Suuri kierrosluku

Kone on pysäytettävä, ennen kuin kierroslukua säädetään kytkimellä (19).

Ylikuormitussuoja.

Jos konetta käytetään pitempään korkealla kuormituk-sella, siitä katkeaa virta automaattisesti. Sen jälkeen koneen on annettava jäähtyä n. 15 minuuttia, ennen kuin työstöä voi jatkaa.

Toimintaohjeita.

Vie kuljetusalusta työkohteeseen.

Käynnistä nauhahiomakone ja vedä ohjaustangon vipu työasentoon.

Kuljeta nauhahiomakone tasaisella nopeudella hiottavan pinnan yli.

Käännä ohjaustanko ylös työvaiheen loputtua ja kytke nauhahiomakone pois päältä.

Melupäästöarvot.

Tyhjäkäynti Hionta

Mitattu A-painotettu

äänenpainetaso työpisteessä L_pA (re 20 μPa)

desibeleinä 80,5 94

Epätarkkuus K_pA desibeleinä 4 4

Mitattu A-painotettu

äänitehon taso L_wA (re

1 pW) desibeleinä 90 100,5

Epätarkkuus K_wA desibeleinä 2,5 2,5

Käyttöedellytykset

Kierrosluku (/min) 3 000 3 000

Materiaali - ST 37

Mitat - 8 x 40

Hiomanauha

GRIT by Fein

- 36Z

HUOMAUTUS: Mitatun päästöarvon ja siihen liittyvän epätarkkuusarvon summe on niiden arvojen yläraja, jotka voidaan havaita mittauksissa.

Käytä kuulosuojainta!

Mitta-arvot on laskettu vaadittua tuotestandardia nou-dattaen (ks. käyttöohjeiden viimeinen sivu).

Kunnossapito, huolto.

Kunnostustyöt saa suorittaa ainoastaan ammatti- taitoinen asentaja voimassa olevia määräyksiä noudattaen.

Suositamme tilaamaan kunnostuksen FEIN-palvelusta, lähimmästä FEIN-sopimuskorjaamosta tai FEIN-jälleen-myyjältä.

Mikäli koneen liitäntäjohto on vioittunut, se on vaihdettava erikoisvalmisteiseen liitäntäjohtoon, jollaisen voi tilata FEIN-palvelusta.

Tähän koneeseen kuuluvan päivitetyn varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Päivittäiset huoltotoimet

Puhdista moottorin kotelossa olevat ilmanvaihto-aukot (23) ja muut merkityt kohteet (vrt. ohjekilpi (25)) paineilmalla.

Öljyä päivittäin koneen merkityt kohteet koneöljyllä (ks. ohjekilpi (25)).

Tarkasta aina hiomanauhan vaihdon yhteydessä käyttö-(12) ja kontaktipyörien (13) kunto, mahdolliset kulumat tai vauriot. Anna uusia vioittuneet osat.

Poista koteloon kerrostuneet jäännökset, kun ne ovat jäähtyneet riittävästi. Jäännökset saa hävittää ainoastaan sopivien säiliöiden avulla.

Voitele kuukausittain kiinnityslaitteen laakeri voiteluni- pan (24) kautta.

Puhdista koneen ulkopinta paineilmalla.

Seuraavat osat voi tarvittaessa vaihtaa itse: Hioma-nauha, kipinäsuojus

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu koneen toimitussisältöön.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ympäristönsuojelu, jätehuolto.

Huolehdi siitä, että pakkausmateriaali, käytöstä pois- tettu kone ja sen lisätarvikkeet johdetaan kierrätykseen.

Liitäntäkaaviot.

Tyyppi GIMS75/GIMS150

440 V/254 V, 400 V/220 V

GIMS75-6/GIMS150-6

440 V/254 V, 400 V/220 V

sivu 98

Tyyppi GIMS75/GIMS150

230 V/220 V

GIMS75-6/GIMS150-6

230 V/220 V

sivu 99

Tyyppi GIMS72 2H/GIMS150 2H

440 V/254 V, 400 V/220 V

sivu 100
