GRIT GIMS 75 - Βιομηχανικός τριβέας Fein - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Fein
Μοντέλο	GRIT GIMS 75
Τύπος προϊόντος	Βιομηχανικό τριβείο ιμάντα σε σασί
Προβλεπόμενη χρήση	Λείανση μεταλλικών επιφανειών (εκτός μαγνησίου) σε προστατευμένο από καιρικές συνθήκες χώρο
Τάση αναφοράς	400 V τριφασικό
Συχνότητα	50 Hz
Ταχύτητα χωρίς φορτίο	3000 στροφές/λεπτό
Στάθμη ηχητικής πίεσης (LpA) χωρίς φορτίο	80,5 dB
Στάθμη ηχητικής πίεσης (LpA) υπό φορτίο	94 dB
Στάθμη έντασης ήχου (LwA) χωρίς φορτίο	90 dB
Στάθμη έντασης ήχου (LwA) υπό φορτίο	100,5 dB
Προστασία υπερφόρτωσης	Αυτόματη διακοπή σε περίπτωση υψηλής καταπόνησης· επανεκκίνηση μετά από ψύξη (~15 λεπτά)
Διακόπτης έκτακτης ανάγκης	Κόκκινο κουμπί διακοπής έκτακτης ανάγκης
Ρύθμιση ύψους	Με μοχλό και βίδα ασφάλισης στη ράβδο οδήγησης
Κεντράρισμα ταινίας	Βίδα αστεριού για ρύθμιση του κεντραρίσματος της λειαντικής ταινίας
Ρύθμιση αφαίρεσης υλικού	Με μοχλό· δυνατό κατά τη διάρκεια της εργασίας
Στοπ βάθους και ύψους	Ρυθμιζόμενα για περιορισμό της αφαίρεσης και του ύψους περιστροφής
Προστασία σπινθήρων	Ρυθμιζόμενη με πτερωτή βίδα
Σύστημα τάνυσης ταινίας	Μοχλός σύσφιγξης· δυνατότητα χοντρής ρύθμισης
Καθημερινή συντήρηση	Φυσήξτε τις οπές εξαερισμού και λιπάνετε στα σημειωμένα σημεία (βλ. πινακίδα οδηγιών)
Μηνιαία λίπανση	Λιπάνετε τα ρουλεμάν του συστήματος σύσφιγξης μέσω του λιπαντηρίου
Ανταλλακτικά αντικαθιστώμενα από το χρήστη	Ταινία λείανσης και προστατευτικό κάλυμμα
Συμμόρφωση	CE (ΕΕ/ΕΟΧ) και UKCA (Μεγάλη Βρετανία) ανάλογα με την αγορά
Εγγύηση	Σύμφωνα με τη νομοθεσία και δήλωση εγγύησης κατασκευαστή Fein

Συχνές ερωτήσεις - GRIT GIMS 75 Fein

Πώς να ρυθμίσετε το ύψος του τριβείου GIMS 75;

Χαλαρώστε τις τέσσερις βίδες ασφάλισης (1) στη ράβδο οδήγησης (2), ρυθμίστε το επιθυμητό ύψος και στη συνέχεια σφίξτε όλες τις βίδες. Χρησιμοποιήστε τον μοχλό (4) για λεπτή ρύθμιση της απόστασης μεταξύ της ταινίας και της επιφάνειας.

Πώς να κεντράρετε τη λειαντική ταινία;

Ενεργοποιήστε τη συσκευή στιγμιαία και παρατηρήστε την κίνηση της ταινίας. Αν μετατοπίζεται δεξιά ή αριστερά, χρησιμοποιήστε τη βίδα αστεριού (11) για να ρυθμίσετε το κεντράρισμα. Γυρίστε ελαφρά μέχρι η ταινία να παραμείνει κεντραρισμένη.

Τι να κάνω αν η ταινία δεν κεντράρεται;

Καθαρίστε τον κινητήριο τροχό (12) και τον τροχό επαφής (13) με πεπιεσμένο αέρα. Ελέγξτε ότι δεν είναι φθαρμένα ή παραμορφωμένα. Εάν χρειαστεί, ζητήστε από έναν επαγγελματία να αντικαταστήσει τα κατεστραμμένα εξαρτήματα.

Πώς να αλλάξετε τη λειαντική ταινία;

Αποσυνδέστε το μηχάνημα. Ανοίξτε το πλευρικό κάλυμμα (15) χαλαρώνοντας τη βίδα (14). Κατεβάστε τον μοχλό (16) για να χαλαρώσει το σύστημα σύσφιγξης. Αφαιρέστε την παλιά ταινία, τοποθετήστε τη νέα ακολουθώντας τη φορά περιστροφής που αναγράφεται στο πίσω μέρος, και στη συνέχεια σηκώστε τον μοχλό για να τεντώσει. Κλείστε το κάλυμμα.

Πώς να χρησιμοποιήσετε το κουμπί έκτακτης ανάγκης;

Σε περίπτωση κινδύνου, πατήστε αμέσως το κόκκινο κουμπί διακοπής έκτακτης ανάγκης (20). Το μηχάνημα σταματά μετά από περίπου 50 δευτερόλεπτα. Για επανεκκίνηση, γυρίστε το κουμπί δεξιόστροφα για να ξεκλειδώσει και στη συνέχεια πατήστε το κουμπί Λειτουργία (I).

Ποια είναι η ταχύτητα περιστροφής του τριβείου;

Η ταχύτητα χωρίς φορτίο είναι 3000 στροφές/λεπτό. Στα μοντέλα 2H, μπορείτε να επιλέξετε μεταξύ δύο ταχυτήτων μέσω του διακόπτη (19): θέση 1 για χαμηλή ταχύτητα, θέση 2 για υψηλή ταχύτητα. Αλλάζετε ταχύτητα μόνο όταν η συσκευή είναι σταματημένη.

Πότε και πώς να λιπαίνετε τη συσκευή;

Καθημερινά: λιπαίνετε στα σημεία που σημειώνονται (βλ. πινακίδα οδηγιών (25)). Μία φορά το μήνα: λιπαίνετε τα ρουλεμάν του συστήματος σύσφιγξης στο λιπαντήριο (24). Χρησιμοποιήστε κατάλληλο λάδι και καθαρίστε τις οπές εξαερισμού με πεπιεσμένο αέρα.

Ποια είδη λειαντικών ταινιών να χρησιμοποιήσω;

Χρησιμοποιείτε αποκλειστικά ταινίες λείανσης εγκεκριμένες από τη Fein. Ακολουθήστε τη φορά περιστροφής που αναγράφεται στο πίσω μέρος της ταινίας. Μη χρησιμοποιείτε φθαρμένες, σχισμένες ή βρώμικες ταινίες και μην τις διπλώνετε.

Τι να κάνω σε περίπτωση υπερφόρτωσης της μηχανής;

Η συσκευή σβήνει αυτόματα σε περίπτωση υψηλής καταπόνησης. Αφήστε την να κρυώσει για περίπου 15 λεπτά πριν την επανεκκίνηση. Για να αποφύγετε την υπερφόρτωση, εργάζεστε με ομοιόμορφη ταχύτητα και μην πιέζετε την ταινία.

Πού να βρω ανταλλακτικά για το GIMS 75;

Τα ανταλλακτικά διατίθενται από το τμήμα εξυπηρέτησης πελατών FEIN, τα εξουσιοδοτημένα συνεργεία FEIN ή τους αντιπροσώπους FEIN. Συμβουλευτείτε την επικαιροποιημένη λίστα στην ιστοσελίδα www.fein.com. Το κατεστραμμένο καλώδιο τροφοδοσίας πρέπει να αντικαθίσταται με ειδικό καλώδιο που παρασκευάζεται από τη FEIN.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GRIT GIMS 75 Fein

Μετάφραση των αυθεντικών οδηγιών λειτουργίας

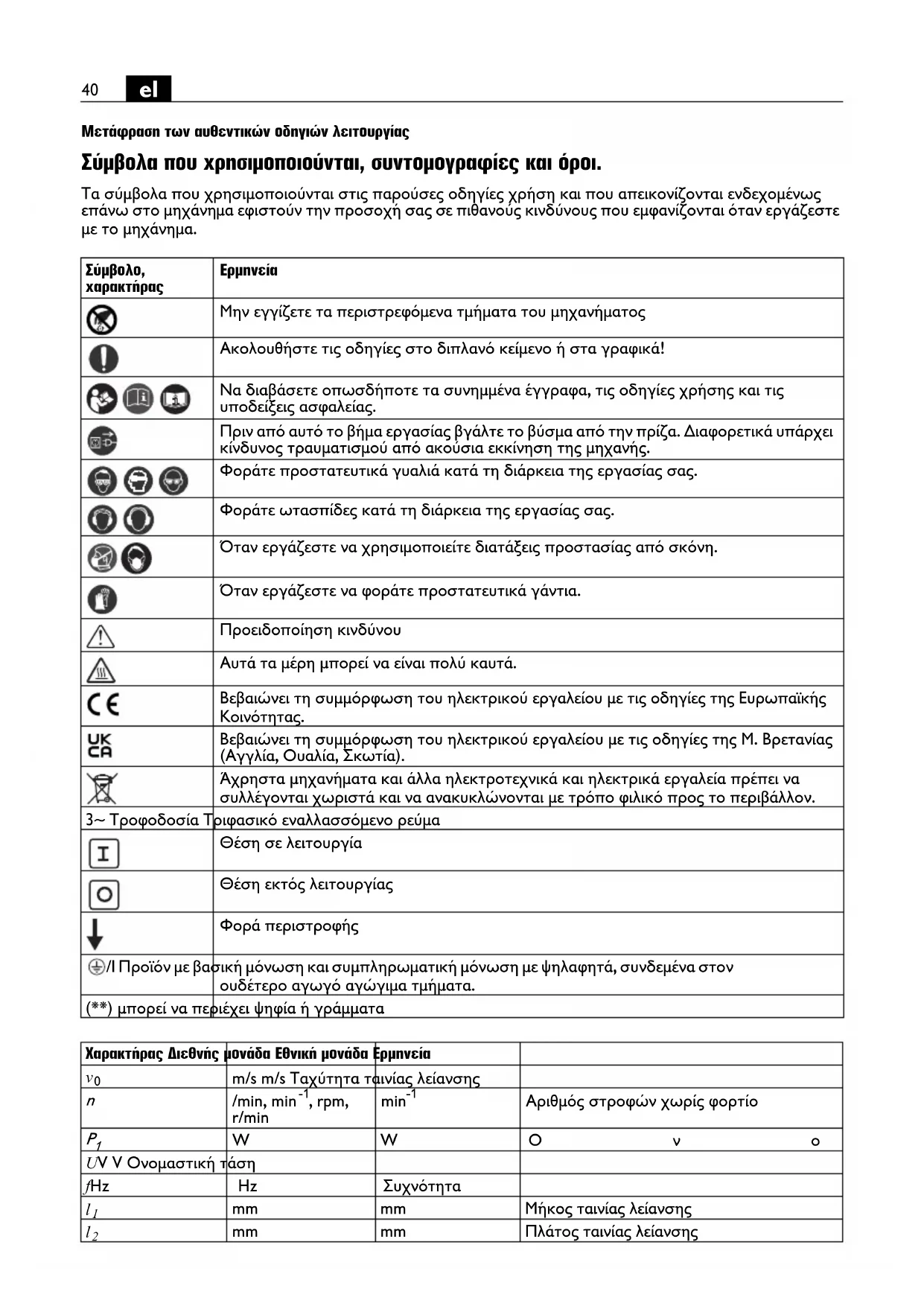

Σύμβολα που χρησιμοποιούνται, συντομογραφίες και όροι.

Τα σύμβολα που χρησιμοποιούνται στις παρούσες οδηγίες χρήση και που απεικονίζονται ενδεχομένως επάνω στο μηχάνημα εφιστούν την προσοχή σας σε πιθανούς κινδύνους που εμφανίζονται όταν εργάζεστε με το μηχάνημα.

Σύμβολο, χαρακτήρας	Ερμνεία
	Μην εγγίζετε τα περιστρεφόμενα τμήματα του μηχανήματος
	Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά!
	Να διαβάσετε οπωσδήποτε τα συνημμένα έγγραφα, τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας.
	Πριν από αυτό το βήμα εργασίας βγάλτε το βύσμα από την πρίζα. Διαφορετικά υπάρχει κίνδυνος τραυματισμού από ακούσια εκκίνηση της μηχανής.
	Φοράτε προστατευτικά γυαλιά κατά τη διάρκεια της εργασίας σας.
	Φοράτε ωτασπίδες κατά τη διάρκεια της εργασίας σας.
	Όταν εργάζεστε να χρησιμοποιείτε διατάξεις προστασίας από σκόνη.
	Όταν εργάζεστε να φοράτε προστατευτικά γάντια.
	Προειδοποίηση κινδύνου
	Αυτά τα μέρη μπορεί να είναι πολύ καυτά.
	Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Ευρωπαϊκής Κοινότητας.
	Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Μ. Βρετανίας (Αγγλία, Ουαλία, Σκωτία).
	Άχρηστα μηχανήματα και άλλα ηλεκτροτεχνικά και ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
	Τροφοδοσία Τριφασικό εναλλασσόμενο ρεύμα
	Θέση σε λειτουργία
[WASY]	Θέση εκτός λειτουργίας
	Φορά περιστροφής
	Προϊόν με βασική μόνωση και συμπληρωματική μόνωση με ψηλαφητά, συνδεμένα στον ουδέτερο αγωγό αγώγιμα τμήματα.
(**) μπορεί να περιέχει ψηφία ή γράμματα

Χαρακτήρας Διεθνής μονάδα Εθνική μονάδα Έρμηνεία
v_0	m/s m/s Ταχύτητα ταινίας λείανσης
n	/min, min ^-1 , rpm,r/min	min ^-1	Αριθμός στροφών χωρίς φορτίο
P_1	W	W	Ονο
UV V Ονομαστική τάση
fHz	Hz	Συχνότητα
l_1	mm	mm	Μήκος ταινίας λείανσης
l_2	mm	mm	Πλάτος ταινίας λείανσης

Χαρακτήρας Διεθνής	μονάδα Εθνική μονάδα Έρμηνεία
	kg kg Βάρος σύμφωνα με ΕΡΤΑ-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2

Για την ασφάλειά σας.

Μην χρησιμοποιήστε το μηχάνημα προτού διαβάσετε προσεκτικά και κατανοήσετε πλήρως όλες αυτές τι οδηγίες χειρίσμού, καθώς και τις «Γενικές υποδείξεις ασφαλείας» (αριθμός εγγράφων 3 41 30 054 06 1),

συμπεριλαμβανομένων των εικόνων, των

προδιαγραφών και των κανόνων ασφαλείας.

Λάβετε υπόψη σας και τις σχετικές εθνικές προδιαγραφές για την ηλεκτρική ασφάλεια και την προστασία της εργασίας.

Η μη τήρηση των υποδείξεων ασφαλείας στις αναφερόμενες τεκμηριώσεις μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς

Φυλάξετε προσεκτικά τις παρούσες οδηγίες χρήσης για κάθε ενδεχόμενη μελλοντική χρήση και να τις επισυνάπτετε στο μηχάνημα όταν το παραδώσετε σε τρίτους.

Προορισμός του μηχανήματος.

Ο ταινιολειαντήρας με καροτσάκι μεταφοράς προορίζεται για τη λείανση μεταλλικών επιφανειών δαπέδου (εκτός μαγνησίου) με ιμάντες εγκεκριμένους από την FEIN σε περιβάλλον προστατευμένο από καιρικές συνθήκες.

Ειδικές υποδείξεις ασφαλείας.

Να φοράτε πάντοτε τη δική σας, ατομική προστατευτική ενδυμασία. Να χρησιμοποιείτε επίσης, ανάλογα με την εκάστοτε εργασία που εκτελείτε, προστατευτικές μάσκες, προστατευτικές διατάξεις ματιών ή προστατευτικά γυαλιά. Αν χρειαστεί, φορέστε και μάσκα προστασίας από σκόνη, ωτασπίδες, προστατευτικά γάντια ή μια ειδική προστατευτική ποδιά, που θα σας προστατεύει από τυχόν εκοφενδονιζόμενα λειαντικά σωματίδια ή θραύσματα υλικού. Τα μάτια πρέπει να προστατεύονται από τυχόν αιωρούμενα σωματίδια που μπορεί να δημιουργηθούν κατά την εκτέλεση των διάφορων εργασιών. Οι αναπνευστικές και οι προστατευτικές μάσκες πρέπει να φιλτράρουν τον αέρα και να συγκρατούν τη σκόνη που δημιουργείται κατά την εργασία. Σε περίπτωση που θα εκτεθείτε για πολύ χρόνο σε ισχυρό θόρυβο μπορεί να απωλέσετε την ακοή σας.

Πριν από την ενεργοποίπον βεβαιωθείτε ότι όλοι οι μοχλοί σύσφιξης οτο καροτοάκι μεταφοράς είναι καλά σφιγμένοι. Σε περίπτωση που κατά τη διάρκεια της εργασίας το μηχάνημα χαμηλώσει ξαφνικά, μπορεί να προκληθούν σοβαρά ατυχήματα.

Εργάζεστε μόνο πάνω σε οριζόντιες επιφάνειες. Σε επικλινείς επιφάνειες μπορεί να χάσετε τον έλεγχο του μηχανήματος.

Κατά τη διάρκεια της εργασίας απομακρύνετε πάντα το καλώδιο επέκτασης από το μέρος τόπουε εργάζεσθε. Σε περίπτωση που περάσει το καροτσάκι πάνω από το καλώδιο δικτύου, το καλώδιο συμπιεστεί ή φθαρεί, υπάρχει κίνδυνος ηλεκτροπληξίας!

Πριν από την πλεκτρική σύνδεση βεβαιωθείτε ότι ο ταινιολειαντήρας είναι απενεργοποιημένος (το πλήκτρο «Ο» στον διακόπτη ασφαλείας πρέπει να είναι πατημένο!). Συνδέστε το καλώδιο επέκτασης με την πρίζα (21). Τραβήξτε το καλώδιο επέκτασης μέσα από τον συγκρατήρα καλωδίου (22).

Όταν εργάζεστε να μην φοράτε φαρδιά ρούκα, κοσμήματα και αν έχετε μακριά μαλλιά να μην τα αφίνετε λυτά. Χαλαρά αντικείμενα μπορούν, παρ' όλες τις προστατευτικές διατάξεις, να εμπλακουν στα περιστρεφόμενα εξαρτήματα και να προκαλέσουν έτσι τραυματισμούς.

Μην χρησιμοποιποσετε φθαρμένες, σκισμένες ή ισχυρά λερωμένες ταινίες λείανος. Να χειρίζεστε τις ταινίες λείανος επιμελώς και να τις φυλάγετε/αποθηκεύετε σύμφωνα με τις οδηγίες του κατασκευαστή. Μην διπλώνετε τις ταινίες λείανος! Οι χαλασμένες ταινίες μπορεί να σκιστούν, να εκσφενδονιστούν και να τραυματίσουν τυχόν παρευρισκόμενα άτομα.

Μη χροιμοποιήσετε λειαντικές ταινίες ή άλλα εξαρτήματα που δεν έχουν κατασκευαστεί και εγκριθεί ειδικά γί αυτό το μηχάνημα. Η ασφαλής λειτουργία δεν εξασφαλίζεται μόνο και μόνο επειδή μια λειαντική ταινία ή κάποιο άλλο εξάρτημα ταιριάζει στο μηχάνημα.

Να χρησιμοποιείτε πάντοτε τις προστατευτικές διατάξεις που βρίσκονται στο μηχάνημα. Οι προστατευτικές διατάξεις πρέπει να είναι ασφαλώς συναρμολογημένες στο μηχάνημα επειδή μόνο έτσι επιτυγχάνεται η μέγιστη εφικτή ασφάλεια. Οι προστατευτικές διατάξεις προστατεύουν το χρήστη από ανεξέλεγκτα εκσφενδονιζόμενα λειαντικά σωματίδια και από μια ενδεχόμενη ακούσια επαφή με την ταινία λείανσης.

Προσοχή: Κινδυνος πυρκαγιάς και έκρηξης! Κατά τη λείανον μετάλλων (π.χ. αλουμίνιο) παράγεται σκόνη, π οποία μπορεί να είναι εύφλεκτη ή εκρηκτική. Μην λειτουργείτε το μηχάνημα κοντά σε εύφλεκτα υλικά. Οι σπινθήρες μπορεί να αναφλέξουν αυτά τα υλικά.

Προσέχετε να μην κινδυνεύουν τυχόν παρευρισκόμενα πρόσωπα από το σπινθηρισμό. Να απομακρύνετε τυχόν εύφλεκτα υλικά από το γύρω χώρο. Κατά τη λείανση διάφορων υλικών δημιουργείται σπινθηρισμός.

Φροντίζετε, τυχόν παρευρισκόμενα άτομα να βρίσκονται πάντοτε σε ασφαλή απόσταση από τον τομέα που εργάζεσθε. Κάθε άτομο που μπαίνει στον τομέα που εργάζεσθε πρέπει να φορά προστατευτική ενδυμασία.

Θραύσματα του υπό κατεργασία τεμαχίου ή σπασμένων εργαλείων μπορεί να εκσφενδονιστούν και να προκαλέσουν τραυματισμούς ακόμη κι εκτός του άμεσου τομέα εργασίας.

Η επιφάνεια που επεξεργάζεστε μπορεί να γίνει πολύ καυτή. Μην την αγγίζετε με το χέρι.

Μην αγγίξετε ποτέ.την κινούμενη ταινία.

Κίνδυνος τραυματισμού.

Σε περιπτώσεις κινδύνου πατήστε αμέσως το πλήκτρο έκτακτης απενεργοποίησης. Το μηχάνημα εξακολουθεί να κινείται για 50 δευτερόλεπτα.

Na καθαρίζετε τακτικά τις σχιομές αεριομού του μηχανήματος. Ο ανεμιοτήρας του κινητήρα αναρροφά σκόνη. Αυτό μπορεί, σε περίπτωση, μεγάλης συσσώρευσης σκόνης να προκαλέσει ηλεκτρικούς κινδύνους.

Το φις του μηχανήματος πρέπει να συναρμολογηθεί μόνο από έναν ειδικό πλεκτρολόγο. Ο προστατευτικός αγωγός της πρίζας πρέπει να είναι συνδεδεμένος με την προστατευτική γείωση του ηλεκτρικού δικτύου.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία συντήρησης και επισκευής! Η ακούσια εκκίνηση του μηχανήματος μπορεί να οδηγήσεις σε σοβαρούς τραυματισμούς.

Na δίνετε το μηχάνημα τακτικά για έλεγχο της ασφαλούς λειτουργία του σύμφωνα με τις αντίστοιχες νομικές διατάξεις. Μη ελεγμένα μηχανήματα μπορεί να προκαλέσουν σοβαρούς τραυματισμούς!

Πριν την πρώτη εκκίνηση βεβαιωθείτε ότι ο κινητήρας περιστρέφεται κανονικά. Όταν ο κινητήρας περιστρέφεται με εσφαλμένη φορά το υπό κατεργασία τεμάχιο μπορεί να εκσφενδονιστεί και να οδηγήσει σε ατυχήματα. Η φορά περιστροφής του κινητήρα πρέπει να αλλαχτεί μόνο από έναν ειδικό ηλεκτρολόγο.

Όταν το μηχάνημα τίθεται σε λειτουργία δεν πρέπει να βρίσκεστε ποτέ ούτε εσείς ούτε άλλα άτομα άμεσα δίπλα στην ταινία λείανοης. Η ταινία λείανσης μπορεί να κοπεί και να προκαλέσει σοβαρούς τραυματισμούς.

Αντιμετώπιση επικίνδυνων σκονών

Όταν αφαιρείτε υλικό μ' αυτό το εξάρτημα δημιουργείται σκόνη η οποία μπορεί να είναι επικίνδυνη.

Το άγγιγμα και η εισπνοή σκόνης από διάφορα υλικά, π. χ. από αμίαντο και αμιαντούχα υλικά, από μολυβδομπογιές, από μέταλλα κι από μερικά είδη ξύλων, από ορυκτά υλικά καθώς και το άγγιγμα και η εισπνοή σωματιδίων από πυριτικά άλατα υλικών που περιέχουν πετρώματα, διαλυτών χρωμάτων, ξυλοπροστατευτικών, Antifouling για θαλάσσια οχήματα, μπορεί να προκαλέσουν αλλεργικές αντιδράσεις και/ή ασθένειες των αναπνευστικών οδών, καρκίνο ή/και βλάβη της γεννητικότητας. Ο κίνδυνος από την εισπνοή σκόνης εξαρτάται από την εκάστοτε έκθεση σ' αυτήν. Να χρησιμοποιείτε αναρρόφηση κατάλληλη για την εκάστοτε

δημιουργουμένη σκόνη, να φοράτε επίσης έναν κατάλληλο προσωπικό προστατευτικό εξοπλισμό και να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. Να αναθέτετε την κατεργασία αμιαντούχων υλικών πάντοτε σε ειδικώς εκπαιδευμένα άτομα.

Η σκόνη από ξύλα και ελαφρά μέταλλα, καυτά μίγματα από λειαντική σκόνη και χημικές ουσίες μπορούν, υπό δυσμενείς συνθήκες, να αυτοαναφλεχθούν και να εκραγούν. Να αποφεύγετε τη δημιουργία σπινθηρισμού με φορά προς το δοχείο σκόνης καθώς και την υπερθέρμανση του ηλεκτρικού εργαλείου και των υπό λείανση αντικειμένων, να αδειάζετε τακτικά το δοχείο σκόνης, να τηρείτε τις υποδείξεις κατεργασίας του παραγωγού του υλικού καθώς και τις διατάξεις που ισχύουν στη χώρα σας για τα υπό κατεργασία υλικά.

Στα γρήγορα:

1 Bídeç στερέωσης
2 Ράβδος οδήγησης
3 Bída στερέωσης
4 Μανιβέλα για τη ρύθμιση του ύψους του ταινιολειαντήρα
5 Bída αναστολέα βάθους
6 Bída avaστολέα ανύψωσης
7 Μανιβέλα για την ρύθμιση ισχύος ανύψωσης
8 Bída τριγωνικής κεφαλής για παράλληλη ρύθμιση
9 Προστασία από σπινθηρισμό

10 Πεταλούδες, φλογοπαγίδα

11 Βίδα τριγωνικού αστέρα, ρύθμιση διαδρομής ταινίας

12 Δίσκος κίνησης

13 Δίσκος επαφής

14 Bída για πλευρικό καπάκι

15 Πλευρικό καπάκι

16 Μοχλός σύσφιξης

17 Bídeç, γενική ρύθμιση για την τάνυση της ταινίας

18 Διακόπτης ON/OFF

19 Μεταγωγή αριθμού στροφών (μόνο για μοντέλα 2Η)

20 Πλήκτρο έκτακτης απενεργοποίησης

21 Φις

22 Συγκρατήρας καλωδίου

23 Σχισμές αερισμού

24 Βαλβίδα λίπανσης

25 Πινακίδα υποδείξεων

Ρυθμίσεις.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα.

Ρύθμιση ράβδου οδήγπος (Εικόνα 3).

Λύστε τις τέσσερις βίδες (1) και ρυθμίστε τη ράβδο οδήγησης (2) στο επιθυμητό ύψος. Σφίξτε όλες τις βίδες σε αυτή τη θέση.

Ρύθμιση αφαίρεσης υλικού (Εικόνες 1/4).

Ρυθμίστε τον ταινιολειαντήρα με τη βίδα τριγωνικής κεφαλής (3) περίπου στο ύψος εργασίας.

Ρυθμίστε με την μανιβέλα4) την απόσταση μεταξύ ιμάντα και επιφάνειας. Η αφαίρεση υλικού μπορεί να ρυθμιστεί και κατά τη διάρκεια της εργασίας.

Ρύθμιση αναστολέα βάθους (Εικόνες 1/5).

Λύστε τη βίδα (5).

Με τη μανιβέλα (4) ρυθμίστε τον ταινιολειαντήρα στην μέγιστη αφαίρεση υλικού που επιδιώκετε.

Ακινητοποιήστε τον αναστολέα βάθους σε αυτή τη θέσημε τη βίδα (5).

Ρύθμιση αναστολέα ύψους (Εικόνα 6).

Κινήστε τη ράβδο οδήγησης προς τα πάνω, έτσι ώστε ο ταινιολειαντήρας να κινηθεί κι αυτός προς τα πάνω.

Το επιθυμητό ύψος κίνησης μπορεί τώρα να ρυθμιστεί με τη βίδα (6).

Ρύθμιση ισχύος ανύψωσης (Εικόνα 7).

Η απαιτούμενη ισχύς ανύψωσης ρυθμίζεται με τη μανιβέλα (7).

Ρυθμίστε την ισχύ ανύψωσης έτσ, ώστε ο ταινιολειαντήρας να μπορεί να χαμηλωθεί εύκολα και κατά την ανύψωση ή στα διαλείμματα εργασίας να παραμένει από μόνος του στην ανώτατη θέση.

Ρύθμιση παραλληλότητας (Εικόνα 8).

Για ομοιόμορφη αφαίρεση υλικού η λειαντική ταινία πρέπει να κινείται παράλληλα με την επιφάνεια.

Ρυθμίστε τη διαδρομή ταινίας με την βίδα τριγωνικής κεφαλής (8).

Ρύθμιση προφυλακτήρα σπινθηρισμού (9) (Εικόνα 1)

Λύστε τις δύο πεταλούδες (10) και ρυθμίστε τη φλογοπαγίδα (9) έτσι, ώστε η λειαντική ταινία να καλύπτεται όσο το δυνατό περισσότερο.

Σφίξτε πάλι τις πεταλούδες.

Ρύθμιση της κίνποση της ταινίας.

Θέστε το μηχάνημα μόνο για λίγο σε λειτουργία και ελέγξτε την κίνηση της ταινίας.

Ρυθμίστε την κίνηση της ταινίας με τη βίδα τριγωνικού αστέρα (11) στη μέση, όταν η ταινία λείανσης

αποκλίνει προς τα δεξιά ή τα αριστερά.

Σε περίπτωση που δεν θα μπορέσετε να ρυθμίσετε την κίνηση της ταινίας στη μέση:

Καθαρίστε τον τροχό κίνησης (12) και τον τροχό επαφής (13) με πεπιεσμένο αέρα.

Ελέγξτε τον τροχό κίνησης και τον τροχό επαφής μήπως παρουσιάζουν ζημιές, παραμορφώσεις και φθορές. Τυχόν χαλασμένα εξαρτήματα πρέπει να αντικαθίστανται αμέσως!

Αντικατάσταση της λειαντικής ταινίας.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα.

Ξεσφίξτε τη βίδα (14) και κατεβάστε το πλαϊνό καπακι (15).

Μετακινήστε το μοχλό (16) προς τα κάτω για να μειώσετε την πίεση στη διάταξη σύσφιξης.

Αφαιρέστε την παλιά ταινία λείανσης.

Πριν τοποθετήσετε την καινούργια λειαντική ταινία, δώστε προσοχή στην κατεύθυνσης κίνησης που αναφέρεται στην πίσω πλευρά της ταινίας! Πρέπει να ταυτίζεται με τη φορά περιστροφής του τροχού μετάδοσης κίνησης.

Θέστε την ταινία λείανσης ταυτόχρονα επάνω στον τροχό κίνησης (12) και τον τροχό επαφής (13).

Μετακινήστε το μοχλό (16) προς τα πάνω για να σφίξετε την λειαντική ταινία.

Σε περίπτωση που η λειαντική ταινία δεν μπορεί να σφιχτεί

επαρκώς, πρέπει ενδεχομένως να ρυθμίσετε εκ νέου την διάταξη σύσφιξης. Λύστε και τις δύο βίδες (17), μεταθέστε τη διάταξη σύσφιξης μπροστά και σφίξτε πάλι τις βίδες.

Κλείστε το πλευρικό καπάκι (15) και σφίξτε πάλι καλά τη βίδα (14).

Τοποθετήστε και συναρμολογήστε την επιφάνεια λείανσης (7) και το κουτί γρεζιών (8).

Ελέγξτε το διάκενο του στηρίγματος λείανσης.

Θέστε το μηχάνημα σε λειτουργία και ρυθμίστε την κίνηση της ταινίας.

Οδηγίες λειτουργίες.

Ενεργοποίηση:

Πιέστε το πλήκτρο «Ι» (18).

Απενεργοποίηση:

Πιέστε το πλήκτρο «0» (18).

Ενεργοποίηση: (μόνο για μοντέλα 2Η)

Πιέστε τον διακόπτη «Ι» (18).

Απενεργοποίηση: (μόνο για μοντέλα 2Η)

Πιέστε τον διακόπτη «Ι» (18).

Το μηχάνημα συνεχίζει να κινείται για 50 δευτερόλεπτα μετά τη θέση του σε λειτουργία.

Διακόπτης απενεργοποίησης ασφαλείας (20):

Σε περιπτώσεις κινδύνου πιέστε το κόκκινο πλήκτρο έκτακτης απενεργοποίησης για να απενεργοποιήσετε το μηχάνημα.

Μεταγωγή αριθμού στροφών (19) (μόνο για μοντέλα 2Η)

Θέση μεταγωγής 1: Χαμηλός αριθμός στροφών

Θέση μεταγωγής 2: Υψηλός αριθμός στροφών

Ο αριθμός στροφών επιτρέπεται να αλλαχθεί με τον διακόπτη (19) μόνο όταν το μηχάνημα είναι ακινητοποιημένο.

Ασφάλεια υπερφόρτωσης.

Το μηχάνημα διακόπτει τη λειτουργία του όταν υπερφορτωθεί για ένα σχετικά μεγάλο χρονικό διάστημα. Το μηχάνημα είναι πάλι έτοιμο για λειτουργία μετά από περίπου 15 λεπτά.

Υποδείξεις εργασίας

Οδηγήστε το καροτσάκι στη θέση εργασίας.

Ενεργοποιήστε τον ταινιολειαντήρα και τραβήξτε τον μοχλό οδήγησης στη θέση εργασίας.

Οδηγήστε τον ταινιολειαντήρα με ομοιόμορφη ταχύτητα πάνω από την προς λείανση επιφάνεια.

Μετά την ολοκλήρωση της εργασίας μετακινήστε την ράβδο οδήγησης προς τα πάνω και απενεργοποιήστε τον ταινιολειαντήρα.

Θόρυβοι Τιμές εκπομπής.

Χωρίς φορτίο Λείανση

Στάθμη ακουστικής

πίεσης μετρημένη

σύμφωνα με την

καμπύλη Α στη θέση

εργασίας L_pA (δεξ. 20

μPa), σε ντεσιμπέλ 80,5 94

Ανασφάλεια K_pA σε ντεσιμπέλ 4 4

Στάθμη ακουστικής

ισχύος μετρημένη

σύμφωνα με την

καμπύλη Α L _wA (δε

1 pW), σε ντεσιμπέλ 90 100,5

Ανασφάλεια K_wA , σε

ντεσιμπέλ 2,5 2,5

Συνθήκες λειτουργίας

Αριθ. στροφών (/min) 3 000 3 000

Υλικό - ST 37

Διαστάσεις - 8 × 40

Taivía λείανσης GRIT by Fein

- 36Z

ΠΑΡΑΤΗΡΗΣΗ: Το άθροισμα που απορρέει από τη μετρηθείσα τιμή καθώς και η αντίστοιχη ανασφάλεια αποτελούν το ανώτατο όριο των τιμών που μπορεί να εμφανιστούν κατά τη διεξαγωγή των μετρήσεων.

Φοράτε ωτασπίδες!

Υπολογισμός τιμών μέτρησης σύμφωνα με το πρότυπο προϊόντος (βλέπε τελευταία σελίδα αυτών των οδηγιων λειτουργίας).

Συντήρηση και Service.

Η συντήρηση/Η επισκευή επιτρέπεται επιτρέπεται να διεξαχθεί μόνο από έναν ειδικό τεχνίτη/μια ειδική τεχνίτρια.

Για τη συντήρηση/την επισκευή σας συνιστάμε το Service της FEIN, τα εξουσιοδοτημένα συνεργεία της FEIN και τις συμβαλλόμενες αντιπροσωπείες της FEIN.

Εάν υπάρχει φθορά στο καλώδιο σύνδεσης του μηχανήματος, πρέπει αυτό να αντικατασταθεί από ειδικά κατασκευασμένο αγωγό σύνδεσης που θα προμηθευτείτε από το σέρβις πελατών της FEIN.

Τον τρέχοντα πίνακα ανταλλακτικών θα τον βρείτε στο διαδίκτυο στη σελίδα www.fein.com.

Καθημερινές εργασίες συντήρησης

Na kαθαρίζετε με πεπιεσμένο αέρα τις σχισμές αερισμού (23) στο περίβλημα του κινητήρα καθώς και τις άλλες υποδεικνυόμενες θέσεις (βλέπε πινακίδα υποδείξεων (25)).

Na λαδώνετε καθημερινά το μηχάνημα στις υποδεικνυόμενες θέσεις (βλέπε πινακίδα υποδείξεων (25)).

Ελέγχετε σε κάθε αντικατάσταση της λειαντικής ταινίας την κινητήρια τροχαλία (12) και το δίσκο επαφής (13) από άποψη φθοράς και ελαττωμάτων. Μεριμνήστε για να σας αντικαταστήσουν τα φθαρμένα μέρη.

Αφαιρέστε τα υπολείμματα που αποτίθενται στο κέλυφος, αφού αυτά κρυώσουν επαρκώς. Τα υπολείμματα απορρίπτονται μόνο σε κατάλληλα δοχεία.

Λιπαίνετε μια φορά το μήνα τα ρουλεμάν της διάταξης σύσφιξης στη βαλβίδα λίπανσης (24).

Καθαρίζετε το μηχάνημα από έξω με πεπιεσμένο αέρα.

Αν χρειαστεί, μπορείτε να αντικαταστήσετε οι ίδιοι τα παρακάτω εξαρτήματα: Λειαντική ταινία, φλογοπαγίδα

Εγγύνοη.

Η εγγύηση για το προϊόν ισχύει σύμφωνα με τις νομικές διατάξεις της χώρας στην οποία κυκλοφορεί. Εκτός αυτού η FEIN σας παρέχει και μια επί πλέον εγγύηση, ανάλογα με την εκάστοτε δήλωση κατασκευαστή της FEIN.

Στη συσκευασία του μηχανήματός σας μπορεί να περιέχεται μόνο ένα τμήμα των εξαρτημάτων που περιγράφονται ή απεικονίζονται σ' αυτές τις οδηγίες χρήσης.

Δήλωση συμμόρφωσης.

Η δήλωση συμμόρφωσης CE ισχύει μόνο για τις χώρες της Ευρωπαϊκής Ένωσης και της ομάδας EZES (Ευρωπαϊκή Ζωνη Ελεύθερων Συναλλαγών) και μόνο για προϊόντα που προορίζονται για την αγορά της EE ή της EZES. Metá τη διάθεση του προϊόντος στην αγορά της EE, το σήμα UKCA παύει να ισχύει.

Η δήλωση UKCA ισχύει μόνο για την βρετανική αγορά (Αγγλία, Ουαλία και Σκωτία) και μόνο για προϊόντα που προορίζονται για τη βρετανική αγορά. Μετά τη διάθεση του προϊόντος στην βρετανική αγορά, το σήμα CE παύει να ισχύει.

Η εταιρία FEIN δηλώνει με αποκλειστική ευθύνη της ότι αυτό το προϊόν ανταποκρίνεται πλήρως στους σχετικούς κανονισμούς που αναφέρονται στην τελευταία σελίδα αυτών των οδηγιών χρήσης.

Τεχνικά έγγραφα από:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Προστασία του περιβάλλοντος, απόσυρση.

Οι συσκευασίες, όπως και τα άχρηστα μηχανήματα και εξαρτήματα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.

Διαγράμματα σύνδεσης.

Túnoç GIMS75/GIMS150

440 V/254 V, 400 V/220 V

GIMS75-6/GIMS150-6

440 V/254 V, 400 V/220 V

Σελίδα 98

Túnoç GIMS75/GIMS150

230 V/220 V

GIMS75-6/GIMS150-6

230 V/220 V

Σελίδα 99

Túnoç GIMS72 2H/GIMS150 2H

440 V/254 V, 400 V/220 V

Σελίδα 100
