GEBRUIKSAANWIJZING RFEV 19125 RT METABO

nl Oorspronkelijke gebruiksaanwijzing 24

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoord- ding: Deze saneringsfrezen, geidentificerd doortype en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Gebruik volgens de voorschriften

De renovatiefrees is met originele Metabotoebehoren geschickt voor...

... het verwijderen van pleisterwerk, tegellijmresten en laklagen,

... het afvrezen van bekistingsvergangen, ... het opruwen van betonoppervlakken.

Ook geschikt voor het schuren van oppervlakken met diamantkomschijven.

Niet te gebruiken voor het doorslijpen, grofslijpen, schuren met schuurpapier, polijsten en het werkken met waaierslijpschijven.

Niet te gebruiken zonder water.

Bestemd voor bedrijfsmatig gebruik in de industrien en ambachtelijk bedrijven.

Alleen met geschikte stofafzuiging werken: Een zuiger van klasse M op de afzuigaansluiting (8) aansluten.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veriligeidsvoorschriften en de bijgevoegde veriligeidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zichen voorzien van dit symbool!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING - Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.

Geef uw elektrische gereedschap alleen met deze documenten aan andereen door.

4. Speciale veiligheidsvoorschriften

4.1 Gemeenschappelijk verziligeidsvoorschriften voor het frezen en schuren:

a) Dit elektrisch gereedschap is bestemd voor het frezen of schuren van oppervlakken. Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het apparaat ontvangt. Wanneer u Niet alle navolgende aanwijzingen in acht neemt, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.
b) Dit elektrische gereedschap is nicht geschikt voor het schuren met schuurpapier, het werken met draadborstels, polijsten, zagen van gaten en dooursijpen. Toepassingen waarvoor het elektrisch gereedschap Niet bestemd is,+kunnen leiden tot gevaarlijke situatuies en lichamelijk letsel.
c) Gebruik het elektrisch gereedschap Niet voor een functie waarvoort het Niet uitdukkelijk is ontworpen en door de fabrikant is bedoeld. Een dergelijk verandering kan tot controverlies leiden en ernstig lichamelijk letsel tot gevolg hebben.
d) Gebruik geen inzetgereedschap dat door de fabrikant Niet special voor dit elektrisch gereedschap is bestemd en aanbevolen.
Wanner u in staat bent de toebehoren aan uw elektrisch gereedschap te bevestigen, betekent dat nog geen garantie voor veilig gebruik.
e) Het toelaatbare toenental van het inzetgereedschap moet minstens zo hoog+zijn als het op het elektrisch gereedschap aangegeven maximum toenental. Inzetgereedschap dat sneller draait dan toegestaan, kan breken en in het rond vliegen.

f) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrisch gereedschap. Verkeerd bemeten inzetgereedschap kan nicht voldoende worden afgeschermd of gecontrolerd.
g) De afmetingen voor de bevestiging van het inzetgereedschap moet overeenstemmen met de afmetingen van het bevestigingsmiddel van het elektrisch gereedschap. Inzetgereedschap dat Niet precies passend op het elektrisch gereedschap worden bevestigd, draaait ongelijkmatig en trift zeer sterk, hetgeen kan leiden tot verlies van de controle.
h) Gebruik geen beschadigd
inzetgereedschap. Controller
inzetgereedschap zoals slijpschijven voor ieder gebruik op aftsplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden. Wanner het elektrisch gereedschap of het inzetgereedschap valt, controller dan of het beschadigd is geraakt, of gebruik onbeschadigd inzetgereedschap. Wanner u

het inzeitgereedschap hebt gecontrolererd en geplaatst, zorg dan dat u en eventuele omstanders buiten het bereik van het roterende inzeitgereedschap blijven en LAST het apparaat een minuut lang draaien op het hoogste toerental. Beschadigd inzeitgereedschap breekt normal gesproken gedurende deze testperiode.

i) Draag persoonlijke beschemmingsmiddelen. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbeschemming, veiligheidshandschoenen of een special schort dat beschemming biedt gegen keine slijp- en materiaaldeeltjes. Uw ogen dieren beschermd te worden gegen de rondvliegende deeltjes die bij verschillende toepassenen ontstaan. Stof- of adembeschemmingsmaskers dienen om het stof te filteren datijdens de werkzaamheden ontstaat. Wanner u lang aan hard geluid worden blootgesteld, kan uw gehoor beschadigd rakeen.
j) Let erop dat andere Personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient persoonlijke beschemmingsmiddelen te dragen. Brokstukken van het werkstuk of gebrozen inzetgereedschap hunnen wegliegen en ook buiten het directe werkgebied letselveroorzaken.
k) Houd het elektrisch gereedschap alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigeng netsnoer kan raken. Door het contact met een onder spanning staande leiding konnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg.
I) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanner u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of uw arm in het draaiende inzetgereedschap terechtkomen.
m) Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waardoor u möglichk de controle over het elektrisch gereedschap kunt verliezen.
n) Laat het elektrisch gereedschap Niet draaien terwijl u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren.
o) Reinig regelmatig de ventilatiesleuven van uw elektrisch gereedschap. De motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gezarenveroorzaken.
p) Gebruik het elektrisch gereedschap nicht in de buurt van brandbare materialen. Door vonden zonden deze materialen vlam konnen vatten.

q) Gebruik geen inzetgereedschap waarvoor vloeibare koelmiddelen nodig+zijn. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.

4.2 Veiligheidsinstructies met het oog op terugslag

Een terugslag is een plotselinge reactie die optreedt wanneer draaiend inzetgereedschap zoals een schuurschijf, steunschijf, draadborstel enz. blokkeert of blijft haken. Wanneer het draaiende inzetgereedschap blijft haken of blokkeert, worden het onmiddelijk stoppezet. Door blokkeren of haken worden het elektrisch gereedschap ongecontroleerd, gegen de draairichting van het inzetgereedschap in, op deplaats van de blokkering versneld.

Wanner er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die invalid in het werkstuk, vastraken, met uitbreken van de schuurschijf of een terugslag als möglichk gevolg. De schuurschijf beweegt zich dan maar van of vanaf de bediener, afhankelijk van de draairichting van de schijf bij deplaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd gebruik van het elektrisch gereedschap en/of verkeerde werkomstandigheden. Deze kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben.

a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien aanwezig,.altijd de extra grep om op volle toeren een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben. De bediener kan door geschikte voorzorgsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Breng uw hand nooit in de buurt van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Kom Niet met uw lichaam binnen het gebied waarin het elektrisch gereedschap zich in geval van een terugslag beweegt. Door de terugslag komt het elektrisch gereedschap gegen de bewegingsrichting van de slijpschijf in op deplaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen enz. Voorkom dat het inzetgereedschap gegen het werkstuk springt en blijft haken. Het roterende inzetgereedschap heeft de neiging om te blijven haken bij hoeken, scherpe randen of als het terugspringt. Dit leidt tot verlies van contrôle of een terugslag.
e) Gebruik geen kettingzaagblad voor het zagen van hout, geen gesegmenteerde diamantdoorslijpschijf met een segmentafstand van meer dan 10mm of een gekarteld zaagblad. Dergelijk inzetgereedschap leidt vaak tot een terugslag en verlies van controle.

NEDERLANDSnl

4.3 Speciale veiligheidsinstrumenties voor het freeze:

a) Gebruik uitsluitend freesgereedschappen die zichen goedgekeurd voor uw elektrische gereedschap en de hiervoor geschikte beschemkap. Freesgereedschap dat nicht geschikt is voor het elektrische gereedschap kan Niet voldoende worden afgeschermd en is onveilig.
c) De beschemkap要去 stevig aan het elektrisch gereedschap zich aangebracht en, voor een optimale verilgheid, zo zich ingesteld dat een zo Klein möglich deel van het freeslichaaam open maar de bediener wijst. De beschemkap beschermt de gebruiker gegen brokstkukken, toevalig contact met het freeslichaaam en vonden, waardoor kleding vlam kan vatten.
c) Bewerk geen vlakken met bijv. vrijliggend wapeningsstaal. Dit zou kuren leiden tot een terugslag of verlies van controle over het elektrisch gereedschap.
d) Controller voor gebruik of de freeswielen zich vrij hunnen bewegen. Indien nodig reinigen.
e) Gebruik geen beschadigde freeswieten.
f) Ga bij de bewerking van hoeken, randen en uitstekende stukken bijzonder voorzichtig te werk. Hierbij bestaat het risico op terugslag of beschadiging van de frees.
g) Freeswielen zijn scherp en{kunnen na gebruik heet zich. Let op,gevaar voor letsel.

4.4 Speciale verilgheidsinstrumentes voor het slijpen met diamantkomschijven:

a) Gebruik uitsluitend slijpmiddelen die voor uw elektrische gereedschap় voor goedgekeurden en de hiervoor geschichte beschemkap. Slijp-middelen die Niet geschikt় voor het elektrische gereedschap huneniet voldoende worden afgeschermd en+zijn onveilig.
b) De beschemkap moet stevig aan het elektrisch gereedschap় aangebracht en, voor een optimale veiligheid, zo+zijn ingesteld dat een zo Klein möglich deel van het slijplicham open maar de bediener wijst. De beschemkap beschermt de gebruiker gegen brokstukken, toevalig contact met het slijplicham en vonden, waardoor kleding vlam kan vatten.
c) De slijpmiddelen mogen alleen worden gezebrukt voor de aanbevolen toepassingsmo-gelijkheden.
d) Gebruik alkijd onbeschadigde spanflenzen in de juiste groote en vorm voor het door u gekozen inzetgereedschap. Geschekte flenzen ondersteunen het inzetgereedschap.

4.5 Overige verilgheidsvoorschriften:

WAARSCHUWING - Draag.altijd een veiligheidsbril.

Draag een geschikt stofmasker.

Draag gehoorbescherming.

WAARSCHUWING - Het elektrisch gereedschap.altijd met beiden handen gebruiken.

Maak gebruik van elastische tussenlagen, wanner deze bij het slijpmiddel ter beschikking worden gesteld en vereist+zijn.

Neem de opgaven van de fabrikant van het inzetgereedschap of de accessoires in acht! Zorg ervoor dat inzetgereedschap beschermd is gegen vet en stoten!

Inzetgereedschap dient zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.

Het werkstuk dient stevig te liggen en beveiligd te zichen gegen weggliden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.

Wordt er inzetgereedschap met schroefdraadinzet gebruikt, dan mag het einde van de spindel de gatenbodem van het schuurgereedschap Niet raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spindellengte op te nemen. De schroefdraad van het inzetgereedschap要去 bij de schroefdraad op de spindel passen. Zie voor de lengte en de schroefdraad van de spindel pagina 3 en hoofdstuk 15. Technische gegevens.

Vreemde objecten in de machine kuren leiden tot een blokkering

van het schakelmechanisme. Daarom is het noodzakelijk om de lopende machine zeer regelmatig en grondig door de achechterste ventilationsleuven uit te blazen met perslucht. Hierbij dient hij stevig te worden vastgehonden.

Beschadigd, nicht-rond resp. trillend gereedschap mag nicht worden gebruikt.

Voorkom schade aan gas- of waterleidingen, elektrische leidingen en dragende wanden (statica).

Haal de stekker uit het stopcontact voordat u instellings-, ombouw- of onderhoudswerkzaamheden uitvoert.

Een beschadigde of gebarsten extra greed dient te worden verrangen. Gebruik de machine nicht als de extra greed defect is.

Een beschadigde of gebarsten beschemkap要去 worden verrangen. Gebruik de machine nicht als de beschemkap defect is.

Alleen inzetgereedschap gebruiken waar de borstels van de beschermkap bovenuit steken.

Gebruik uitsluitend de meegeleverde beschemkap: een verkeerde beschemkap kan tot verlies van de controle, onvoldoende afterscherming, een verhoogd risico door een stofexplosion en tot ernstig letsel leiden.

Gebruik uitsluitend het toegestane inzetgereedschap.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduced bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade+knenveroorzaken.Enkele voorbeelden van deze chemicalien+zijn:

• lood van gelode verf,
• mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en
• arseen en chroomuit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de bloatstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschemmingsmiddelen zoals stofmaskers die specialzijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).

Verzamel de ontstane deeltjes op deplaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.

Gebruik voor speciale werkzaamheden geschikt toebehooor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgevingterecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de af te voeren luchtstroom van de machine Niet op de gebruikerzfelf of in de buurt aanwezigere personen of op neergeslagen stof te richten,
• een afzuginstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Nietuitblazen, uitslaan ofuitborstelen.

5. Overzicht

Zie bladzijde 2.

1 Extra beugel-handgreep*
2 Vleugelschroeven van de extra beugelhandgreep*
3 Vergrendelschijven van de extra beugelhandgreep*
4 Schroefgaten van de aandrijfkast
5 Tweegaatssleutel
6 Freesgereedschap *
7 Spindel

8 Afzuigaansluiting
9 Spindelvastetknop
10 Spanmoer
11 Diamantkomschijf *
12 Steunflens
13 Schroef
14 Borgring *
15 Elektronische signalindicatie
16 Stelknop voor de toerentalinstelling
17 Schakelschuif voor het in-/uitschakelen
18 Handgreep
19 Beschemkap
20 Afvlakking voor het werknen nabij randen
21 Vleugelschroef
22 Diepteaanslag
afhankelijk van de uitrusting/niet in de leveringsomvang

6. Ingebruikneming

! Controller alvorens het apparaat in gebruik te nemen of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van het elektriciteitsnet.
Schakel.altijd eenlekstroomschakelaar (RCD) met een max.schakelstroomsterkte van 30mA voor de machine.

6.1 Extra beugel-handgreep aanbrengen

Alleen met de gemonteerde extra beugelhandgreep (1) werken! De extra beugelhandgreep zoals aangegeven monteren (zie afbeelding A, pagina 2).

• Vergrendelschijven (3) links en rechts op de aandrijfkast plaatsen.
• Extra beugel-handgreep (1) aan de aandrijfkast aanbrengen.
  Vleugelschroeven (2) links en rechts in de extra beugel-handgreep (1) steken enlicht vastschroeven.
  Gewenste hoek van de extra beugel-handgreep (1) instellen.
  Vleugelschroeven (2) links en rechts stevig met de hand vastdraaien.

6.2 Diepteaanslag instellen

Uit veiligheidsoverwegingen uitsluitend de meegeleverde beschermkap (19) gebruiken.

Zie afb., pagina 2.

Vleugelschroef (21) losdraaien.
- Aan de diepteaanslag (22) draaien en daarmee de hoogte ervan afstellen op het inzetgereedschap en de bewerking afstellen.
Vleugelschroef (21) met de hand krachtig vastdraaien.

6.3 Stofafzuiing

Alleen met geschikte stofafzuiigwerken: Een zuiger van klasse M op de afzuigaansluiting (8) aansluten.

Gebruik de aansluitmof 6.30796 voor een optimale afzuiging.

NEDERLANDSnl

Wij raden het gebruik aan van een antistatische afzuigslang 35 mm.

7. Inzetgereedschap aanbrengen

Voor alle ombouwwerkzaamheden: de netstekker uit het stopcontact halen. De nine要去uitgeschakeld zijn en de spindel is stilstaan.

7.1 Spil vastzetten

Spindelvastetknop (9) alleen bij stilstaande spindel indrukken!

• De spindelvastzetknop (9) indrukken en de spindel (7) met de hand draaien tot de spindelvastzetknop merkbaar inklikt.

7.2 Freesgereedschap aanbrengen/afnemen

Uit veiligheidsoverwegingen de beschermkap (19) met aangebrachte diepteaanslag (22) uiken.

Zie pagina 2, afbeelding B.

Aanbrengen:

• Spindel vastzetten (zie hoofdstuk 7.1).
• Freesgereedschap (6) m.b.v. de tweeegaatssleutel (5) met de klok mee opschroeven en vastdraaien.

Afnemen:

• Spindel vastzetten (zie hoofdstuk 7.1). Het frees-gereedschap (6) met de tweeegaatssleutel (5) gegen de klok in aftschroeven.

7.3 Diamantkomschijf aanbrengen/afnemen

Uit veiligheidsoverwegingen de beschemkap (19) met aangebrachte diepteaanslag (22) uiken.

Zie pagina 2, afbeelding C.

Aanbrengen:

• De steunflens (12) op de spindel (7) plaatsen.
  Deze is op de juiste wijze aangebracht als hij nicht op de spindel gedraaid kan worden.
• De diamantkomschijf (11) op de steunflens (12) leggen. Deze dient gelijkmatig op de steunflens te liggen.
• De 2 kanten van de spanmoer (10) zijn verschlend. De spanmoer zo op de spindel schroeven, dat de kraag van de spanmoer (10) maar boven wijst.
• Spindel vastzetten (zie hoofdstuk 7.1). De spanmoer (10) m.b.v. de tweeegaatssleutel (5) met de wijzers van de klok mee vastzetten.

Afnemen:

• Spindel vastzetten (zie hoofdstuk 7.1). De spanmoer (10) met de tweeegaatssleutel (5) gegen de wijzers van de klok in aftschroeven.

8. Gebruik

8.1 Toerental instellen

Afhankelijk van de toepassing het optimale toerental instellen met de stelknop (16).

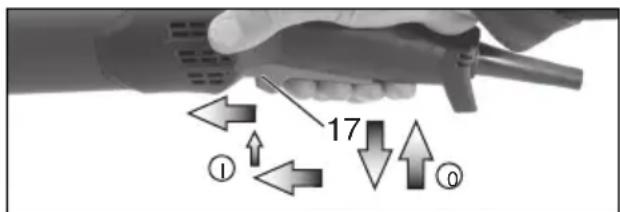

8.2 In-/uitschakelen

De machine alteijd met beiden handen geleiden.

Eerst inschakelen, dan hetinzetgereedschap\ aar het werkstuk brengen.

Het opzuigen van extra stof en spanen door de machine dient te worden voorkomen. Bij het uitschakenen要去 erop worden gelet dat zich neergeslagen stof in de buurt van de machine aandt. De machine na het uitschakenen pas getten wonneer de motor tot stilstand is ommen.

Voorkom onverhoeds aanlopen: De machine is altiijd uitschakelen wanner de stekker uit het contact worden gehald of wanner zich een wonderbreking hebts voorgedaan.

Bij de continu-inschakeling loopt de machine verder wonneer hij uit de hand worden kken. Daarom de machine altejd met beiden en bij de hiervoor bestemde handgrepen vasten, ervoor zorgen dat u stevig staat en geoneerd werken.

Chines met de aanduiding W...RT: Ament inschakeling (met dode schakelaar)

Inschakelen: drukschakelaar (16) waar voren schuiven enervoigens de drukschakelaar (16) waar boven drukken.

Uitschakelen:That de drukschakelaar (16) los.

Machines met de aanduiding W...RT: Continue inschakeling (afhankelijk van deuitvoering)

Inschakelen: machine zoals boven beschreiben inschakelen. Vervolgens de drukschakelaar (16) nog een keer maar voren schuiven en in de voorste positie ontlasten om de drukschakelaar (16) te vergrendelen (continue inschakeling).

Uitschakelen: de drukschakelaar (16) maar boven drukken en loslaten.

8.3 Tips voor het werk

Frezen en schuren van oppervlakken:

plaats de machine met het volledige oppervlak van het inzetgereedschap op het werkstuk. De machine matig aandrukken en over het oppervlak heb en eenoor bewegen.

9. Onderhoud

Versleten of gebroken freeswielen verrangen (Zie afb., pagina 2):

• Het freesgereedschap afnemen (zie hoofdstuk 7.2).
• De schroef (13) gegen de klok in uitschroeven. De borgring (14) wegemen.
• Alle freeswielen zoals aangegeven verrangen.

Altijd freeswielen van hetzelfde type gebruiken).

- Alle onderdelen zoals weergegeven wee monteren.

De schroef (13) met de klok mee inschroeven en met 13Nm± 1 Nm vastdraaien

10. Reiniging

Motorreiniging: bij het bewerken hunnen deeltjes binnenin het elektrisch gereedschap verechtkomen. Dit heeft invloed op de koeling van het elektrisch gereedschap.

Blaas het elektrisch gereedschap regelmatig, vaak en grondig schoon door alle voorste en achechterste luchtseluven uit te zuigen of met droge lustt uit te blazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draag een veiligheidsbril en geschikt stofmasker. Zorg bij het uitblazen voor geschikte afzuiging.

11. Storingen verhelpen

Machines met VTC- en TC-elektronica:

De elektronische signaalindicatie (15) Licht op en het belastingstoerental neemt af (niet W...RT). De machine worden te zwaar belast! De machine met het nullasttoerental lately lopen tot de elektronische signaalindicatie uitgaat.

De machine loopt nicht. De elektronische signaalindicatie (15) (afhankelijk van de uitvoering) knippert. De herstartbeveiliging

is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanner de machine ingeschakeld is, of is de stroomtoevoer na een onderbreking weehersteld, dan loopt de machine niet aan. De machine uit- en weeinschakelen.

12. Toebehoren

Gebruik alleen originele Metabo-toebehoren.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Gebruik alkijd inzetgereedschap dat geschikt is voor de taak, evenals de meegeleverde beschemkap.

Taak: freeze

-Inzetgereedschap: freeskop

Taak: schuren van oppervlakken

-Inzetgereedschap:diamantkomschijf "metselwerk/beton

Alleen met geschikte stofafzuiging werken: een zuiger van klasse M op de afzuigaansluiting aansluten.

Zie voor het complete toebehorenprogramma www.metabo.com of de catalogus.

13. Reparatie

Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkendvakman worden uitgevoerd!

Een defecte stroomkabel mag alleen worden verrangen door een speciale, orginele beschemnde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u downloaden via www.metabo.com.

Het ontstane slijpstof kan schadelijke stoffen bevatten: Niet met het huisvuil meegeven maar op de juiste manier maar een depot voor gevaarlijke afvalstoffen afvoeren.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en voor de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service.

Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten geschienen te worden ingezameld en op milieuvriendelijkke wijze te worden afgevoerd.

Toelichting bij de gegevens op pagina 3. Wijzigingen in verband met technische ontwikkelingen voorbehonden.

D_ = diameter van het inzetgereedschap tmax,1 max.toelaatbare dikte van het inzet?gered?schap in het spanbereik bij gebruik van de spanmoer (10)

M = spindelschroefdraad

I = lengte van de schuurspindel

n^ = onbelast toerental (hoogste toerental)

P1 = nominaal vermogen

P_2 = afgegeben vermogen m = gewicht zonder netsnoer

Meetgegevens volgens de norm EN 62841.

Machine van beveiligingsklasse II

wisselstroom

NEDERLANDSnl

• Energierijke hoogfrequente storingen können schommelingen in het toerental veroorzaken. Deze verdwijnen weeer zodia de storingen afgenomen zichn.

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijkne norm).

Emissiewaarden

Deze waarden makeen een beordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereed-schap of het inzetgereedschap kan de daadwerke-lijke belasting hoger of lager uittallen. Houd bij de beordeling rekening met pauzes en fases met een lagere belasting. Bepaal op basis van de betref-fende aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) bepaald volgens EN 62841:

a_hV =trillingsemissiewaarde (sijpen) K_n, = onzekerheid (trilling)

Karakteristiek A-gekwalificeerd geluidsniveau:

Tijdens het werkken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag gehoorbescherming!
