BRUGSANVISNING RFEV 19125 RT METABO

Byt ut skadade eller spruckna stodhandtag. Anvand aldrig maskinen med trasigt stodhandtag.

6.1 Montera det extra bygelhandtaget

Arbeta endast med monterat extra bygelhandtag (1)! Satt fast det extra bygelhandtaget sa som visas pa bilden (se bild A, sid. 2).

8.3 Arbetsanvisningar

all sikkerhetsinformasjon, alle anvisninger, symboler og data som folger med maskinen. Dersom du ikke folger alle anvisingene nedenfor, kan det.fore til elektrisk støt, brann og/eller alvorlige skader.

4.5 Flere sikkerhetsanvisninger:

ADVARSEL - Bruk alltid vernebriller.

Bruk en egnet stovmaske.

Bruk hørselvern.

ADVARSEL - Hold alltid med to hender i elektroverktoyet.

Bruk elastiske mellomlag som leveres sammen med slipemidlene nár det er pákrevet.

Typiske A-veide lydnivær:

LpA =lydtrykkniv

Lw =lydeffektnivä

K_pA, K_WA = usikkerhet

Under arbeid kan lydnivæt overskride 80 dB(A).

Bruk hørselsvern!

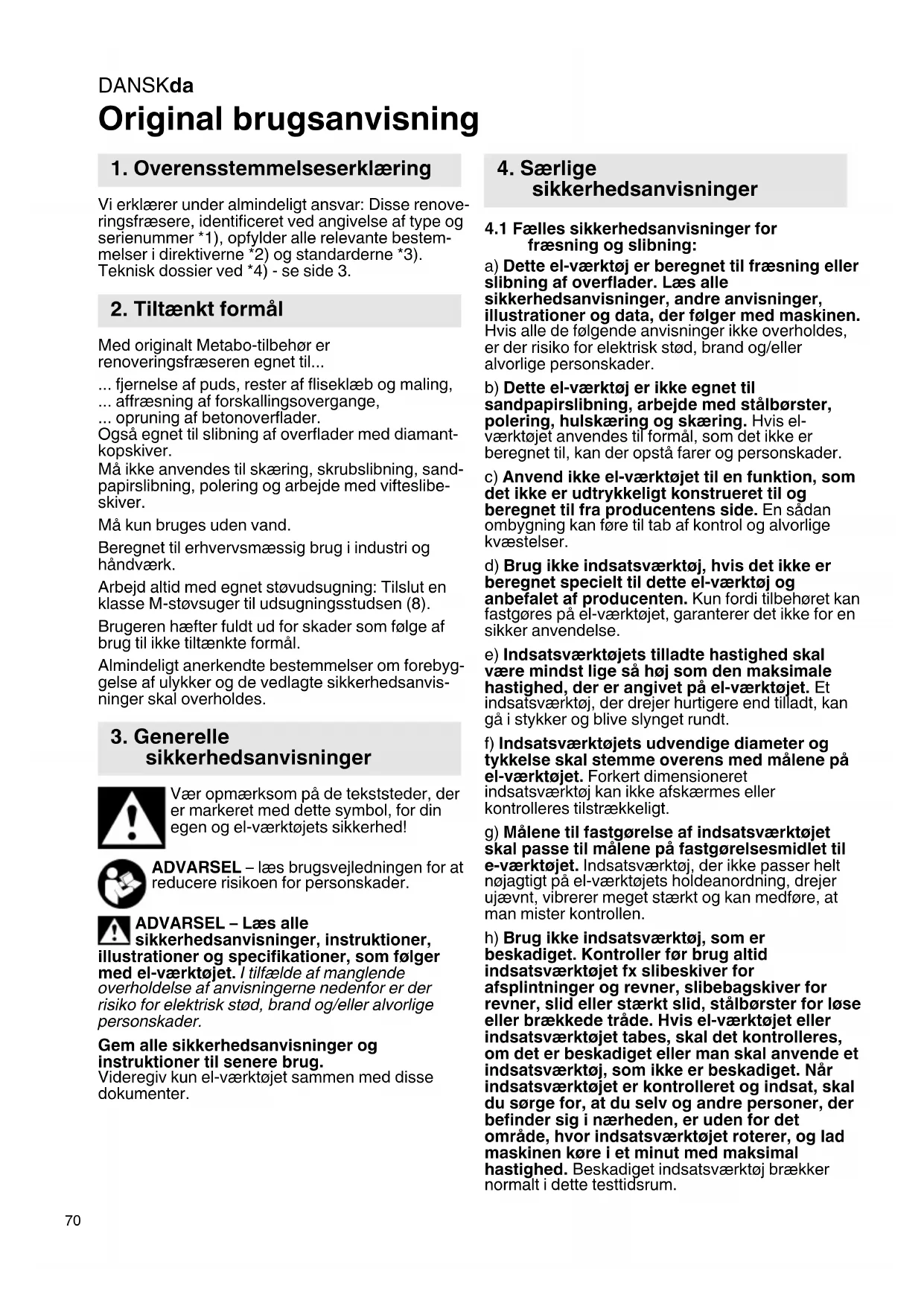

DANSKda

Original brugsanvisning

1. Overensstemmelseserklaering

Vi erklærer under almindeligt ansvar: Disse renoveringsfræsere, identificeret ved angivelse af type og serienummer 1), opfylder alle relevante bestemmelser i direktiverne 2) og standarderne 3). Teknisk dossier ved 4) - se side 3.

2. Tiltaenk tformal

Med originalt Metabo-tilbehør er renoveringsfræseren egnet til...

... fjernelse af puds, rester af fliseklæb og maling, ... affraesning af forskallingsvergange, ... oprunig af betonoverflader.

Ogsa egnet til silibning af overflader med diamant-kopskiver.

Ma参加会议并发言。

Beregnet til erhervsmæssig brug i industri og handværk.

Arbejd altid med egnet stovudsgnning: Tilsut en klasse M-stovsuger til udsugningsstudsen (8).

Brugeren hæfter fuldt ud for skader som følge af drug til ikke tiltænkte formal.

Alminderigt anerkendte bestemmelser om forebyggelse af ulykker og de vedlagte sikkerhedsanvisninger skal overholds.

3. Generelle sikkerhedsanvisninger

Vær opmaerksom pa de tekststeder, der er markeret med dette symbol, for din egen og el-værktogets sikkerhed!

ADVARSEL - Iaes brugsvejledningen for at reducere risikoen for personskader.

VARSEL - Læs alle kerkhedsanvisninger, instruktioner, ioner og specifikationer, som følgert værktøjet. I tilfælde af manglende delse af anvisningerne nedenfor er der r elektrisk stød, brand og/eller alvorlige kader.

Gem alle sikkerhedsanvisninger og instruktioner til senere brug.

Videregiv kun el-vaerktoget sammen med dissedokumenter.

4. Særlige sikkerhedsanvisninger

4.1 Fælles sikkerhedsanvisninger for fræsning og slibning:

a) Dette el-værktøj er beregnet til fraesning eller sibnng af overflader. Læs alle sikkerhedsanvisninger, andre anvisninger, illustrationer og data, der følger med maskinen. Hvis alle de foulgende anvisninger ikke overholds, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
b) Dette el-værktøj er ikke egnet til sandpapirslibning, arbejde med ståbørster, polering, hulskæring og skæring. Hvis el-værktøjet anvendes til formal, som det ikke er beregnet til, kan der opstå farer og personskader.
c) Anvend ikke el-værktøj til en Funktion, som det ikke er udtrykkeiligt konstrueret til og beregnet til fra producentens side. Enalandombyng kanForetil tab afkontrol og alvorligekvæstelser.
d) Brug ikke insatsværktøj, hvis det ikke er beregnet specielt til dette el-værktøj og anbefalet af producenten. Kun fordi tilbehøret kan fastgøres på el-værktøjet, garanterer det ikke for en sikker anvendelse.
e) Indsatsværktjets tilladte hastighed skal vare mindst lige sa hoj som den maksimale hastighed, der er angivet pa el-værktjet. Et indsatsværktj, der drejer hurtigere end tilladt, kan gai stykker og blive slynet rundt.
f) Indsatsværktøjets udvendige diameter og tykkelse skal stemme overens med malene pa el-værktøjet. Forkert dimensioneret indsatsværktøj kan ikke afskærmes eller kontrolleres tilstrækkeligt.
g) Målene til fastgørelse af indsatsværktøjet skal passer til målene på fastgørnelsmeditet til e-værktøjet. Indsatsværktøj, der ikke passer helt nojagtigt på el-værktøjets holdeanordning, drejer ujaevnt, vibrirerer meget stærkt og kan medføre, at man mister kontrollen.
h) Brug ikke indsatsværktøj, som er beskadiget. Kontrollerør brug altid indsatsværktøj fx slibeskiver for afsplintninger og revner, slibebagskiver for revner, slid eller stærkt slid, ståbørster for lõse eller brækkede trad. Hvis el-værktøj ellers indsatsværktøj tabes, skal det kontrolleres, om det er beskadigetEller man skal anvende et indsatsværktøj, som ikke er beskadiget. När indsatsværktøj er kontrolleret og indsat, skal du sorge for, at du selv og andre personer, der befinder sig iærheden, erunden for det omrade, hvor indsatsværktøj roterer, og lad maskinen korei et minut med maksimal hastighed. Beskadiget indsatsværktøj braekker normalt i dette testtidsrum.

i) Brug personligt beskytttesesudstyr. Brug helmaske til ansigtet, ojevær nller beskytttesesbriller, afhengigt af det arbejde, der skal udfores. Brug afhengigt af det arbejde, der skal udfores, stovmaske, horeværn, beskyttelseshandsker ellerspecialforklaede, som beskytter mod sma slide- og materialepartikler. Ojinene skal beskyttes mod genstande, som flyver rundt i luften, og som opstar i forbindelse med forskelligt arbejde. Stov- erer andedrætsmaske skal filtrere det stov, der opstar under arbejdet. Hvis du udsættes for kraftig stoj i laengere tid, kan du fæ et horetab.
j) Sorg for, at der er tilstrækkelig afstand mellem arbejdsområdet og andre personer. Enhver, der betræder arbejdsområdet, skal bruge personlige værnedidler. Brudstykker af emnet eller braekkede indsatsværktøjer kan flyve væk og medføre persorskader øgså uden for det direkte arbejdsområde.
k) Hold kun el-værktøjet i de isolerede greb, Near der udføres arbejde, hvor indsatsværktøjet kankommen i kontakt med skjulte strømledninger erller maskinens eget kabel. Kontakt med en spændingsførende ledning kan ogsa gore maskinens metaldele spændingsførende og fere til elektrisk stød.
I) Hold netkablet væk fra roterende
indsatsværktøj. Hvis du mister kontrollen over
maskinen, kan netkablet blive skåret over eller ramt,
og din hand eller arm kan blive trukket ind i det
roterendeindsatsværktøj.
m) Læg aldrig el-værktøj til side, for indsatsværktøj står helt stille. Det roterende indsatsværktøj kankommen i kontakt med fraægningsfladen, hvorved du kan miste kontrollen over el-værktøj.
n) LadCREASEl-veerktoget kore,mens du bær det.Dit toj kan blive fanget ved en tilfaeldig kontakt med det roterende indsatsværktoj og indsatsværktoget kan bore sig ind i din krop.
o) Rengør el-værktjets ventilationsabninger regelmæssigt. Motorventilatoren trækker stov ind i maskinenshus og ved store mængder metalstov kan der opsta elektriske fareer.
p) Brug ikke el-værktøj i nærheden af brandbare materialer. Gnister kan antaendeppe materialer.
q) Brug ikke insatsværktøj, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.

4.2 Tilbageslag og tilsvarende sikkerhedsanvisninger

Tilbageslag er en pludselig reaktion, som skyldes, at et blokerende eller stødvist drejendes
indsatsværktøj, fx slibeskive, splicebagskive, stalborste osv., sætter sig fast aller blokerer.
Fastsættelseller blokering medfører, at det roterendeindsatsværktøj stopper pludseligt.
Derved accelereres et ukontrolleret el-værktøj modindsatsværktøjets omdrejningsretning på blokeringsstedet.

Hvis fx en slibeskive sidder fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, sætte sig fast, hvorved slibeskiven brækker af uller fær til et tilbageslag. Slibeskiven bevæger sig derefter hen imod uller væk fra brugeren, afhængigt af skivens omdrejningsretning på blokeringsstedet. I dette forbindelse kan slibeskiver ogss braekke.

Et tilbageslag er resultatet af en forkert anvendelse af el-værktajet og/eller fejlagtige arbejdsbetingelser. Det kan forbhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor.

a) Hold godt fast i el-værktøjet og sorg for at din krop og dine arme befinder sig i en position, der kan klare tilbageslagskræfterne. Brug altid det ekstra handgreb, hvis et sadant findes, for at have sa meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, när maskinen kører op i hastighed. Brugeren kan beherske tilbageslags- og reaktionskræfterne med egnede sikkerhedsforanstaltninger.
b) Sorg for, at din hand aldrigkommen i nærheden af roterende indsatsværktoj. Indsatsværktoget kan bevage sig hen over din hand ved et tilbageslag.
c) Undgå at din krop befinder sig i det område, hvor el-værktøj bevæger sig ved et tilbageslag. Tilbageslaget fär el-værktøj tet at bevæge sig i den modsatte retning af slibeskivens bevægelse på blokeringsstedet.
d) Arbejd særlig forsigtigt i omrader med hjørner, skarpe kanter osv. Undgå at indsatsværktøjet preller af på emnet og saetter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvis det preller af på dette. Dette medfører et tilbageslag, eller at man mister kontrollen.
e) Anvend ikke en kædesavklinge til træskæring, ingen segmenterede diamantskæreskiver med en segmentafstand på over 10 mm og ingen fortandede savklinger. Sádanne indsatsværktøjer fører hyppigt til tilbageslag og til et tab af kontrol.

4.3 Særlige sikkerhedsanvisninger for fræsning:

a) Brug kun fræsere, der er godkendt til el- værktøj, og den beskyttelsesskærm, der er beregnet tilppe fræsere. Fræsere, der ikke er beregnet til el-værktøj, kan ikke afskaermes tilstrækkeligt og er usikre.
b) Beskyttpsesskærmen skal vare monteret sikkert paa el-værktog vare indstillet saledes, at en maksimal sikkerhed opnas, dvs. den mindst mulige del af fraseren skal pege hen mod brugeren. Beskyttpsesskærmen beskytter brugeren mod brudstykker, tilfaeldig kontakt med fraseren samt gnister, som kan antaende tojet.
c) Bearbejd aldrig flader med fritliggende stalarmeringer erer lignende. Det kan fore til

DANSKda

tilbageslag, aller at De mister kontrollen over elværktoget.

d) Kontroller for ibrugtagningen, at frasehju-lene kan bevage sig frit. Rengor dem om ndvendigt.
e) Brug aldrig beskadigede frasehjul.

f) Vær saerlig forsigtig ved bearbejdning af hjørner, kanter og aftatser. Der er risiko for tilbageslag eller beskadigelse af fraseren.
g) Frasehjul er skarpkanteede og kan vare varme after brug. OBS! Fare for kvæstelser.

4.4 Særlige sikkerhedsanvisninger for sib-ning med diamantkopskiver:

a) Brug kun slibemidler, der er godkendt til elværktog, og den beskyttelsesskaerm, der er beregnet til disse slibemidler. Slibemidler, der ikke er beregnet til el-værktoget, kan ikke afskaermes tilstrækeligt og er usikre.
b) Beskyttpsesskærmen skal vare monteret sikkert pa el-værktog og vare indstillet saledes, at en maksimal sikkerhed opnas, dvs. den mindst mulige del af slibemidlet skal pehe hen mod brugeren. Beskyttpsesskærmen beskytter brugeren mod brudstykker, tilfaeldig Kontakt med silbekornene samt gnister, som kan antaende tojet.
c) Slibemidler mA kun anvendes til de anbefa- lede formal.
d) Brug altid ubeskadigede spændeflanger i den rigtige storrelse og form, der passer til det valgte indsatsværktoj. Egnede flanger understotter indsatsværktoget.

4.5 Yderligere sikkerhedsanvisninger:

ADVARSEL -brug altid beskyttelsessbriller.

Brug et egnet andedrætsværn.

Brug horevaern.

ADVARSEL - Anvend altid el-værktøjet med begge hænder.

Brug elastiske mellemlag, hvis de folger med slibemidlet, og hvis det kræves.

Vær opmaerksom på informationerne fra produc- centen af indsatsværktøj erller tilbehoret! Beskyt indsatsværktøj mod fedt og stød!

Indsatsværktøj skal opbevares og behandles omhyggeligt i henhold til producentens anvisninger.

Emnet skal ligge fast og vare sikret mod at kinne skride, f.eks. ved hjaelp af spændeanordninger. Større emner skal stottes i tilstraekkeligt omfang.

Hvis der anwendes indsatsværktjoer med gevindinsats, ma spindelenden ikke berore slibeavrktjjets hul. Vær opmaerksom pa, at gevindet i indsatsværktjoet er langt nok til spindellaengden.

Gevindet i indsatsværktjot skal passage til gevindet pa spindlen. Spindellengde og spindelgevind se side 3 og kapitel 15. Tekniske data.

Indtraengende fremmedlegem er kan fore til blokering af skiftemekanismen. Derfor er det nodvendigt regelmessigt, ofte og grundigt at udblase den korende maskine med trykluft gennem de bageste ventilationsabninger. Under udblaesningen skal der holdes godt fat i maskinen.

Beskadiget, uafbalanceret aller vibrerende værktøj ma ikke anvendes.

Undgå beskadigelser på gas- eller vandrør, elektriske ledninger og bærende vægge (statik).

Tag stikket ud af stikdåsen, før maskinen indstilles, omstilles eller vedligeholds.

Hvis et ekstra handgreber beskadigetller revnet, skal det udskiftes. Maskinen ma ikke anvendes med et defekt ekstra handgreb.

Hvis beskyttelsesskaermen er beskadiget aller revnet, skal den udskiftes. Maskinen ma ikke anvendes med en defekt beskyttelsesskaerm.

Anvend kun indsatsværktøj, som er kortere end beskyttesesskaermens børster.

Anvend udelukkende den medfologende beskyttelsesskaerm: En forkert beskyttelsesskaerm kan fore til tab af kontrol utilstraekelig afskaermnning, oget risiko for stveksponering og alvorlige kvastelser.

Brug udelukkende godkendte indsatsværktjoer.

Reducering af stovgener:

ADVARSEL - Enkelte stovtyper, som genereres ved slibning af sandpapir, savning, silbing, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forarsager kraft, medfodte skavanker aller andere forplantningsskader. Enkelte eksempler på disse kemikalier er:

• Bly fra blyholdig maling,
  -mineralsk stov fra mursten, cement og andermaterialer til murværk,og
• arsen og krom fra kemisk behandlet træ.
  Risikoen for dig ved这部分 belastning varierer alt after hvor ofte du udfører这部分 type arbejde. For at reducere belastningen med这部分 kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udiviklet til udfiltrering af mikroskopisk små partikler.

Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (səsam støv fra eg eller bøg), metaller, asbest. Ydeligere kende lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet mA ikke optages i kroppen.

Overhold de geldende direktiver og nationale forskrifter, der gelder for dit materiale, personale, anvendelseformal og -sted (f.eks. bestemmelser for arbejdssikkerhed, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelsene.

Brug egnet tilbehør til specielt arbejde. Således nár færre partikler ukontrolleret ud i miljoet.

Anvend en egnet stovudsgnning.

Stovbelastningen kan reduceres på folgende manners:

• Ret/DDke partikler, derkommen ud, og maskinens udluftningsstrom mod dig selv eller personer, der befindserig i nærheden,ller pa aflejret stov,
• Anvend et udsugningsanlaeg og/eller en luftrenser,
• sorg for god ventilation på arbejdspladsen og hold den ren vha. stovudsgnning. Fejning eller blaesning hvirvler stov op.
• Stovsg erler vask beskytelsestoj. Undga udblaesning, bankning erler børstning.

5. Oversigt

Se side 2.

1 Ekstra handtag med bojle

2 Vingeskruer på det ekstrahandtag med bojle *

3 Laseskiver på det ekstra handtag med bojle *

4 Gevindhuller på gearhuset

5 Tapnøgle

6 Fræser

7 Spindel

8 Udsugningsstuds

9 Spindellås

10 Spændemøtrik *

11 Diamantkopskive *

12 Stotteflange*

13 Skrue

14 Sikringsskive*

15 Elektronisk signallampe

16 Stillehjul til forvalg af hastigheden

17 Skydekontakt til taend/sluk

18 Händtag

19 Beskyttesesskaerm

20 Affladning til arbejde tæt på kanter

21 Vingeskrue

22 Dybdestop

• alt after udstyr/medleveres seks

6. Ibrugtagning

Kontroller ffor ibrugtagning, om oplysningerne.
pap typeskitet stemmer overens med stronnettets netspaending og netfrekvens.

Man skal altid forkoble en FI-afbryder (RCD) med en maks. brydestrøm pa 30 mA.

6.1 Montering af ekstra handtag med bojle

Arbejd udelukkende, hvis det ekstra handtag med bojle (1) er monteret! Montér det ekstra handtag med bojle som vist (se figur A, side 2).

• Placer laseskiverne (3) til venstre og hore paga gearhuset.
• Montér det ekstra handtag med bojle (1) pa gearhuset.

• Indsæt vingeskrueerne (2) til højre og venstre i det ekstra handtag med bojle (1) og skru dem let ind.

• Indstil den ønskede vinkel på det ekstraalandtag med bojle (1).

• Spænd vingeskrueerne (2) til venstre og højre kraftigt med handen.

6.2 Indstilling af dybdestop

Brug af sikkerhedsmaesige grunde kun den medleverede beskyttelsesskaerm (19).

Seill.,side2.

• Løsn vingeskruen (21).
• Drej dybdestoppet (22), og indstil dermed højden til insatsværktøjet og arbejdspogaven.
• Spænd vingeskruen (21) kraftigt med handen.

6.3 Stovudsgninq

Arbejd altid med egnet stovudsugning: Tilsut en classe M-stovsuger til udsugningsstudsen

Anvend tilslutningsmuffen 6.30796 for at opnå en optimal udsugning.

Vi anbefaler at anvende en antistatisk sugeslange 035 mm.

7. Montering af indsatsværktøj

For alle omstillinger: Trak stikket ud af stik-dasen. Maskinen skal vare slukket, og spindlen skal sta stille.

7.1 Låsning af spindel

Spindelläsen (9) mä kun trykkes ind, när spindlen stär stille!

• Tryk spindellåsen (9) ind, og drej spindlen (7) manuelt, indtil det kan mærkes, at spindellåsen gär i indgrep.

7.2 Montering/afmontering af fraeser

Brug af sikkerhedsmaessige grunde beskyttessskarmen (19) med monteret dybdestop (22).

Se side 2, illustration B.

Montering:

• Lås spindlen (se kapitel 7.1).
• Skru fraeseren (6) pa, og spænd den med tapnøglen (5) i urets retning.

Afmontering:

• Lås spindlen (se kapitel 7.1). Skru fraeseren (6) af med tapnøglen (5) mod urets retning.

7.3 Montering/afmontering af diamantkopskive

Brug af sikkerhedsmaesige grunde beskyttelssesskarmen (19) med monteret dybdestop (22).

Se side 2, illustration C.

Montering:

• Sæt stotteflangen (12) på spindlen (7). Den er rigtigt monteret, på spindlen ikke kan drejes.
  -Laeg diamantkopskiven (11) pa stotteflangen (12). Den skal ligge jævnt pa stotteflangen.

DANSKda

• Spændemøtrikkens (10) to sider er forskellige. Skru spændemøtrikken på spindlen, sa spændemøtrikkens (10) krave vender opad.
• Lås spindlen (se kapitel 7.1). Spænd spændemotrikken (10) med tapnøglen (5) i urets retning.

Afmontering:

• Lås spindlen (se kapitel 7.1). Skru speendemotrikken (10) af med tapnøglen (5) mod urets retning.

8. Anvendelse

8.1 Indstilling af hastighed

Indstil det optimale omdrejningstal for anvendelseformålet med indstillingshjulet (16).

8.2 Til-/frakobling

Maskinen skal altid betjenes med begge hænder

Tænd først for maskinen, og anbring derefter indsatsværktoget på emnet.

Det skal undgås, at maskinen suger ekstra støv og spaner ind. När maskinen tændes og kkes, skal den holdes væk fra aflejret støv. Læg slukkede maskine Först til side, när motoren stå

1. Undgå utilisigtet start: Sluk altid for maskinen, när stikket trækkes ud af stikdåsen, eller när men afbrydes.

Ved fast tikkobling korer maskinen ogsa videre, nar den rives ud af handen. Hold derfor fast i maskinen med begge hender i de fertil gnede grep, sorg for at sta stabilt og arbejd centreret.

Maskiner med betegnelsen W...RT: Momenttilkobling (med dødmandsfunktion)

Tilkobling: Skub afbrydergrebet (16) fremad og tryk derefter afbrydergrebet (16) opad.

Frakobling: Slip afbrydergrebet (16).

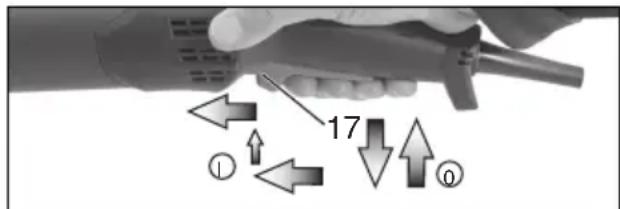

Maskiner med betegnelsen W...RT: Fast tilkobling (afhengigt af udstdyr)

Tilkobling: Tilkobl maskinen som beskrevet ovenfor. Skub nu afbrydergrebet (16) fremad endnu en gang, og lad det hvile i forreste position for at fastlase afbrydergrebet (16) (fast tlikobling).

Frakobling: Tryk afbrydergrebet (16) opad og slip det.

8.3 Arbejdsanvisninger

Fræsning og silibning af overflader:

Sæt maskinen med—hele fladen af indsatsværktøjet på emnet. Bevæg den hen over fladen med et moderat tryk.

9. Vedligeholdelse

Udskiftning af slidte eller brækkede frasehjul (se ill., side 2):

• Tag fraeseren af (se kapitel 7.2).
• Skru skruen (13) ud mod urets retning. Fjern sikringsskiven (14).
• Udskift alle fræsehjul som vist.

Brug altid fraesehjul af samme type.

Skru skruen (13) i urets retning, og spænd den med 13Nm± 1Nm

10. Rengøring

Motorrengoring: Under bearbeitdningen kan partikler aflejre sig i el-værktojets indre. Det hindreren kolingen af el-værktoget.

Stovsug el-værktoget regelmæssigt, oft e g.
grundigt gennem alle ventilationsabninger foran og
bagved ell blæs dem ud med tør luft. I forvejen
skal stromforsyningen til elværktoget afbrydes, og
der skal i den forbindelse bruges sikkerhedsbriller
og en egnet stovmaske. Sorg for en korrekt
udsugning ved udblæsningen.

11. Afhjælpning af fejl

Maskiner med VTC- og TC-elektronik:

Den elektroniske signallampe (15) lyser og hastigheden under belastning aftager (ikke W...RT). Maskinbelastningen er for hj!

Lad maskinen korei tomgang, indtil den elektroniske signallampe slukker.

Maskinen korer畸形。Signalindikatoren for elektronik (15) blinker (afhengigt af udstyr). Den elektriske beskyttelse mod

genindkobling er aktiveret. Hvis netstikket stikkes i, mens maskinen er tændt, eller nr strømforsyningen etablereresigen after en afbrydelse, korer maskinen ikke. Sluk ogændigen for maskinen.

12. Tilbehør

Brug kun originalt Metabo-tilbehør.

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i/DDne brugsanvising.

Brug altid det indsatsværktoj, der er egnet til arbejdssopgaven, somt den medfolgende

beskyttelsesskaerm.

Arbejdspgave: Fræsning

• Indsatsværktoj: Fræsehoved

Arbejdsopgave: Slibning af overflader

• Indsatsværktøj: Diamantkopskive „Murværk/Beton"

Arbejd kun med egnet stovudsugning: Tilslet en klasse M-stovsuger til udsugningsstudsen.

Det komplette tilbehorsprogram vindes pa www.metabo.com eller i kataloget.

13. Reparation

Reparationer på el-værktøjer mA kun udføres af en elektriker!

Et defekt netkabel ma kun udskiftes med en speciel, original netledning fra metabo, der er tilgaengelig hos Metabo service.

Henvend Dem til Deres Metabo forhandler, nár Deskal have repareret Deres Metabo el-værktøj. Adresser vindes på www.metabo.com.

Reservedelslieter kan downloads pa www.metabo.com.

14. Miljøbeskyttelse

Slibestovet, som opstár, kan indeholde skadelige stoffer: Bortskaf不同程度 med husholdningsafaldet, men aflever det til et indsamlingssted for specialaffald.

Overhold de nationale regler om miljovenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Emballagematerialer skal bortskaffes i overenstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere oplysninger findes pa www.metabo.com i området service.

Kun for EU-lande: El-værktøj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv2012/19/EU om affald af elek

trisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktjoer indsamles adskilt og genanvendende in recyclingprocess.

15. Tekniske data

Uddybning af oplysningerne på side 3. Vi forbeholder os ret tilændringer, der tjener til teknik fremskridt.

D = Maksimal diameter for insatsværktjet t,1 = Maksimal tilladt tykkelse for insatsværktjet i spændemrådet ved anvendelse af spændemøtrik (10)

M = Spindelgevind

m = Vægt.uden netkabel

Mälevaardier beregnet fj. EN 62841.

Klasse II maskine

Vekselstrøm

• Energirige, højfrekvente forstyrelser kan medfrolehastighedsudsving. De forsvinder igen, sa snart forstyrelserne er forbi.

De angivne tekniske data er tolerancesat (svarende til de pagaelende gyldige standarder).

Emissionsværdier

Disse vordier gør det muligt at bestemme elværktøjets emissioner og sammenigne forskellige el-værktjoer med hinanden. Alt after el-værktøjets ellers indsatsværktjernes anvendelsesbetingelser og tilstand kan den faktiske belastning vaere hjere eller lavere. Tag ogsa højde for arbejdspauser og periodem med lav belastning. Traef de nodvendige beskyttelsessforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, pa baggrund af de anslaede vordier.

Samlet vibration (vektorsum af tre retninger) malt iht. EN 62841:

Typiske A-vaegtede lydniveauer:

LDA = Lydtrykniveau

LwA = Lydeffektniveau

K_DA , K_WA = Usikkerhed

Ved arbejde kan stojniveauet overskride 80 dB(A).

Brug horeværn!
