BEDIENUNGSANLEITUNG RFEV 19125 RT METABO

de Originalbetriebsanleitung 4

en Original instructions 11

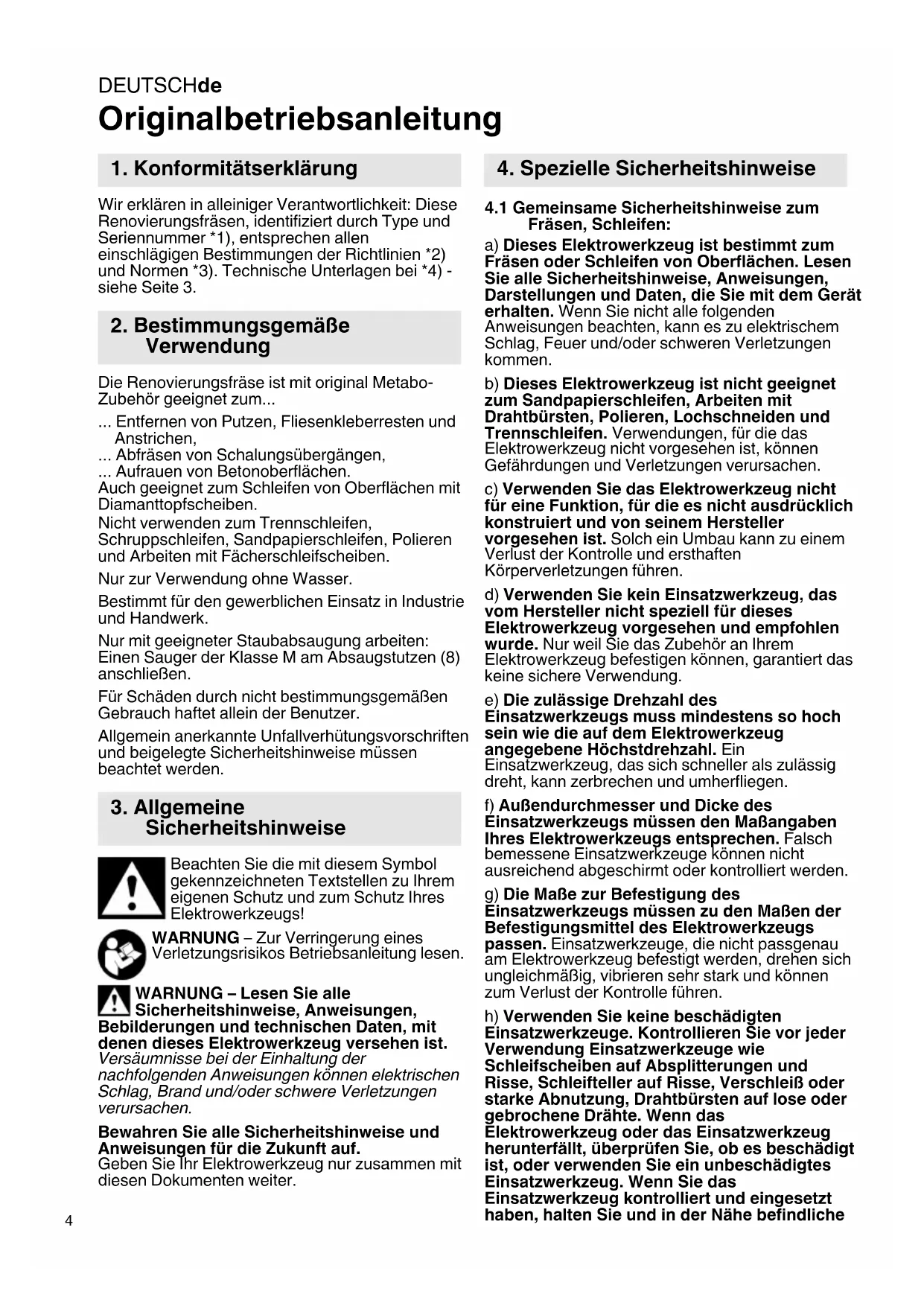

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit: Diese Renovierungsfräsen, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlädigigen Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Renovierungsfräse ist mit original Metabo-Zubehör geeignet zum...

... Entfernen von Putzen, Fliesenkleberresten und Anstrichen,

... Abfräsen von Schalungsübergängen,

... Aufrauen von Betonoberflächen.

Auch geeignet zum Schleifen von Oberflächen mit Diamanttopfscheiben.

Nicht verwenden zum Trennschleifen,

Schruppschleifen, Sandpapierschleifen, Polieren und Arbeitsen mit Fächerschleifscheiben.

Nur zur Verwendung ohne Wasser.

Bestimmt für den gewerblichen Einsatz in Industrie und Handwerk.

Nur mit geeigneter Staubabsaugung arbeiten:

Einen Sauger der Klasse M am Absaugstutzen (8) anschließen.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit thisem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihrches Elektrowerkzeugs!

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung les

WARNING - Lesen Sie alle Sicherheitshinweise, Anweisungen,

Bebilderungen und technischen Daten, mit denen diesen Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

4.1 Gemeinsame Sicherheitshinweise zum Fräsen, Schleifen:

a) Dieses Elektrowerkzeug ist bestimmt zum Fräsen oder Schleifen von Oberflächen. Lesen Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie nicht alle folgenden Anweisungen beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.

b) Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Arbeiten mit Drahtbürsten, Polieren, Lochschneiden und Trennschleifen. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, konnen Gefährdungen und Verletzungen verursachen.

c) Verwenden Sie das Elektrowerkzeug nicht für eine Funktion, für die es nicht ausdrücklich konstruiert und von seinem Hersteller vorgesehen ist. Solch ein Umbau kann zu einem Verlust der Kontrolle und ersthaften Körperverletzungen führen.

d) Verwenden Sie kein Einsatzwerkzeug, das vom Hersteller nicht speziell für diesese Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrrem Elektrowerkzeug befestigen konnen, garantiert das keine sichere Verwendung.

e) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Ein Einsatzwerkzeug, das sich schneller als zulässig dreht, kann zerbrechen und umherliegen.

f) Außendurchmesser und Dicke des Einsatzwerkzeugs[Messen den Maßangaben] Hisres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

g) Die Maße zur Befestigung des Einsatzwerkzeugs müssen zu den Maßen der Befestigungsmittel des Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht passgenau am Elektrowerkzeug befestigt werden, drehen sich Ungleichmäßig, vibrierten sehr stark und konnen zum Verlust der Kontrolle führen.

h) Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Dühte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das

Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche

Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und{lassen Sie das Gerä eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen normalerweise in dieser Testzeit.

i) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen,/TRagen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschurze, die keine Schleif- und Materialpartikel von ihren fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske mussen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lauterm Larm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.
j) Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss personliche Schutzausrüstung,tragen. Bruchstücke des Werkstucks oder gebrochener Einsatzwerkzeuge konnen wegliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
k) Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
I) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
m) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
n) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragien. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in ihren Körper bohren.
o) Reinigen Sie regelmäßig die Luftungsschlitze Ihr's Elektrowerkzeugs. Das Motergeblase zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursichen.
p) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
q) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kuhlmittel erfordern. Die Verwendung

von Wasser oder anderen flüssigen Kuhlmitteln kann zu einem elektrischen Schlag führen.

4.2 Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines blockierten oder hakenden drehenden
Einsatzwerkzeugs wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden
Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtigung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihrweg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge einer falschen Verwendung des Elektrowerkzeugs und/oder fehlerhaften Arbeitsbedingungen. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
c) Meiden Sie mit Ihr dem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d) Arbeitsen Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge gegen das Werkstück prallen und verhaken. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verhaken. Dies verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Kettensagenblatt zum Holzschniden, keine segmentierte Diamanttrennscheibe mit einem Segmentabstand über 10 mm und kein gezahnten Sägeblatt. Solche Einsatzwerkzeuge verursachen möglich einen Rückschlag und den Verlust der Kontrolle.

DEUTSCHde

4.3 Besondere Sicherheitshinweise zum Fräsen:

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Fraswerkzeuge und die für diese Fraswerkzeuge vorgesehene Schutzhaube. Fraswerkzeuge, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b) Die Schutzhaube muss sichere am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass derkleinstmögliche Teil des Fräskörpers offen zum Bediener zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Fräskörper sowie Funken, die Kleidung entzüden konnten, zu schützen.
c) Bearbeiten Sie keine Flächen mit freiliegenden Stahlarmierungen oder ähnlichem. Rückschlag oder der Verlust der Kontrolle über das Elektrowerkzeug kann die Folge sein.
d) Überprüfen sie vor Inbetriebnahme, ob sich die Fräsräder frei bewegen können. Ggf. reinigen.
e) Verwenden Sie keine beschädigten Fräsräder.
f) Gehen sie bei der Bearbeitung von Ecken, Kanten und Absätzen besonders vorsichtig vor. Es besteht die Gefahr von Rückschlag oder Beschädigung des Fräsers.
g) Frasrader sind scharfkantig und konnen nach der Benutzung frei sein. Achtung, Verletzungsgefahr.

4.4 Besondere Sicherheitshinweise zum Schleifen mit Diamanttopfscheiben:

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b) Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass derkleinstmögliche Teil des Schleifkörpers offen zur Bediener zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkorper sowie Funken, die Kleidung entzüden konnten, zu schützen.
c) Schleifkörper)dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden.
d) Verwenden Sie immer unbeschädigte
Spannflansche in der richtigen Höhe und
Form für die von Ihnen gewählten
Einsatzwerkzeuge. Geeignete Flansche stützen
die Einsatzwerkzeuge.

4.5 Weitere Sicherheitshinweise:

WARNING - Tragen Sie immer eine Schutzbrille.

Tragen Sie eine geeignete Staubschutzmaske.

Tragen Sie Gehorschutz.

WARNING - Verwenden Sie das Elektrowerkzeug immer mit beiden Handen.

Elastische Zwischenlagen verwenden, wenn diese mit dem Schleifmittel zur Verfügung gestellt werden und wenn sie gefordert werden.

Angaben des Einsatzwerkzeug- oder Zubehorherstellers beachten! Einsatzwerkzeuge vor Fett und Schlag schützen!

Einsatzwerkzeuge müssen sorgsam nach Anweisungen des Herstellers aufbewahrt und gehandelt werden.

Das Werkstück muss fest aufliegen und gegen Verrutschen gesichert sein, z.B. mit Hilfe von Spannvorrichtungen. Großwerkstücke müssen ausreichend abgestützt werden.

Werden Einsatzwerkzeuge mit Gewindeeinsatz verwendet,arf das Spindelende den Lochboden des Schleifwerkzeugs nicht berühren.Darauf achten,dass Gewinde im Einsatzwerkzeug lang genug ist,um die Spindellänge aufzunehmen. Das Gewinde im Einsatzwerkzeug muss zum Gewinde auf der Spindel passen.Spindellänge und Spindelgewinde siehe Seite 3 und Kapitel 15. Technische Daten.

Eintretende Fremdkörper konnen ein Blockieren des

Schaltmechanismus verursachen. Deshalb ist es notwendig, bei laufender Maschine regelmäßig,*häufig und gründlich die Maschine durch die hinteren Luftungsschlitze mit Druckluft auszublasen. Dabei muss die Maschine sichere gehalten werden.

Beschädigte, unrunde bzw. vibrierende Werkzeuge)dürfen nicht verwendet werden.

Schäden an Gas- oder Wasserrohren, elektrischen Leitungen und tragenden Wänden (Statik) vermeiden.

Stecker aus der Steckdoseziehen, bevor irgendene Einstellung, Umrüstung oder Wartung vorgenommen wird.

Ein beschädigter oder rissiger Zusatzgriff ist zu ersetzen. Maschine mit defektem Zusatzgriff nicht betreiben.

Eine beschädigte oder rissige Schutzhaube ist zu ersetzen. Maschine mit defekter Schutzhaube nicht betreiben.

Nur Einsatzwerkzeuge verwenden, die von den Bürsten der Schutzhaube übbragt werden.

Ausschließlich die mitgelieferte Schutzhaube verwenden: Die falsche Schutzhaube kann zu

Kontrollverlust, ungenügender Abschirmung, erhöhtes Risiko durch Staubexposition und schweren Verletzungen führen.

Verwenden Sie ausschließlich zulässige Einsatzwerkzeuge.

Staubbelastung reduzieren:

WARNING - Einige Stäube, die durch Sandpapierschleifen, Sagen, Schleifen, Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bereits ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursichen. Einige Beispiele für diese Chemikalien sind:

• Blei aus bleihaltigem Anstrich,
• mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und
• Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführten. Um ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belufteten Bereich und arbeiten Sie mit zugelassener Schutzausrücktung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden.

Dies gilt ebenso fur Staube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichenoder Buchenstaub), Metalle, Asbest. Weitere gegannte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen.

Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung.
Verringern Sie die Staubbelastung indem Sie:

• die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Höhe befindliche Personen oder auf abgelagerten Staub richten,
• eine Absauganlage und/oder einen Luftreiniger einsetzen,
• den Arbeitsplatz gut lüften und durch Saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
• Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

5. Überblick

SieheSeite2.

1 Bügel-Zusatzhandgriff
2 Flugelschrauben des Biegel-Zusatzhandgriff
3 Rastscheiben des Bügel-Zusatzhandgriff
4 Gewindebohrungen am Getriebegehause

5 Zweilochschlüssel
6 Fraswerkzeug
7 Spindel
8 Absaugstutzen
9 Spindelarretierknopf
10 Spannmutter *
11 Diamanttopfscheibe *
12 Stutzflansch *
13 Schraube
14 Sicherungsscheibe
15 Stellrad zur Drehzahlinstellung
16 Elektronik-Signal-Anzeige
17 Schalterdrücker zum Ein-/Ausschalten
18 Handgriff
19 Schutzhaube
20 Abflachung zum randnahen Arbeiten
21 Flugelschraube
22 Tiefenanschlag

• ausstattungsabhängig / nicht im Lieferumfang

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.
Schalten sie immer einen FI-Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor.

6.1 Bügel-Zusatzhandgriff anbringen

Nur mit angebrachten Bügel-Zusatzhandgriff (1) arbeiten! Den Bügel-Zusatzhandgriff (1) wie gezeigt anbringen (siehe Abbildung A, Seite 2).

• Rastscheiben (3) links und rechts auf das Getriebgegehäuse stecken.
• Bügel-Zusatzhandgriff (1) am Getriebegehause anbringen.
• Flügelschrauben (2) links und rechts in den Bügel-Zusatzhandgriff (1) einstecken und leicht einschrauben.
• Gewünschten Winkel des Bügel-Zusatzhandgriffs (1) einstellen.
• Flügelschrauben (2) links und rechts von Hand kräftig festziehen.

6.2 Tiefenanschlag einstellen

Aus Sicherheitsgründen ausschließlich die mitgelieferte Schutzhaube (19) verwenden.

Siehe Abb.,Seite 2.

• Flügelschraube (21) offen.
• Die Tiefenanschlag (22) verdrehen und dadurch in der Höhe auf das Einsatzwerkzeug und die Arbeitsaufgabe anpassen.
• Flügelschraube (21) von Hand kräftig festziehen.

6.3 Staubabsaugung

Nur mit geeigneter Staubabsaugung arbeiten: Einen Sauger der Klasse M am

Absaugstutzen (8) anschließen.

DEUTSCHde

Verwenden sie für eine optimale Absaugung die Anschlussmuffe 6.30796.

Wir empfehlen die Verwendung eines antistatischen Saugschlauchs 35mm

7. Einsatzwerkzeug anbringen

Vor allen Umrustarbeiten: Netzstecker aus der Steckdoseziehen. Die Maschine muss geschaltet sein und die Spindel stillstehen.

7.1 Spindel arretieren

Spindelarretierknopf (9) nur bei stillstehender Spindel eindrücken!

• Spindelarretierknopf (9) eindrücken und Spindel (7) von Hand drehen, bis der Spindelarretierknopf spürbar einrastet.

7.2 Fraswerkzeug anbringen/abnehmen

Aus Sicherheitsgründen die Schutzhaube (19) mit angebrachten Tiefenanschlag (22)enden.

SieheSeite2,AbbildungB.

Anbringen:

• Spindel arretieren (siehe Kapitel 7.1).
• Fraswerkzeug (6) mit dem Zweilochschlüssel (5) im Uhrzeigersinn aufschrauben und festziehen.

Abnehmen:

• Spindel arretieren (siehe Kapitel 7.1). Das Fraswerkzeug (6) mit dem Zweilochschlussel (5) gegen den Uhrzeigersinn abschrauben.

7.3 Diamanttopfscheibe anbringen/ abnehmer

Aus Sicherheitsgründen die Schutzhaube (19) mit angebrachten Tiefenanschlag (22)enden.

SieheSeite2,AbbildungC.

Anbringen:

• Stutzflansch (12) auf die Spindel (7) aufsetzen. Er ist richtig angebracht wenn er sich auf der Spindel nicht verdrehen{lsst.
• Diamanttopfscheibe (11) auf den Stutzflansch (12) auflegen. Sie muss gleichmäßig auf dem Stutzflansch aufliegen.
  Die 2 Seiten der Spannmutter (10) sind unterschiedlich. Die Spannmutter so auf die Spindel aufschrauben, dass der Bund der Spannmutter (10) nach oben zeigt.
• Spindel arretieren (siehe Kapitel 7.1). Die Spannmutter (10) mit dem Zweilochschlussel (5) im Uhrzeigersinn festziehen.

Abnehmen:

• Spindel arretieren (siehe Kapitel 7.1). Die Spannmutter (10) mit dem Zweilochschlussel (5) gegen den Uhrzeigersinn abschrauben.

8. Benutzung

8.1 Drehzahl einstellen

Die optimale Drehzahl je nach Anwendungsfall am Stellrad (15) einstehen.

8.2 Ein-/Ausschalten

Maschine immer mit beiden Händen führen.

Erst einschalten, dann dasEinsatzwerkzeug an das Werkstück bringen.

Esist zu vermeiden,dass die Maschine zusammen Staub und Spane einsaugt.Beim

Ein- und Ausschalten die Maschine von abgelagertem Staub fernhalten. Maschine nach dem Ausschalten erst dann ablegen, wenn der Motor zum Stillstand gekommen ist.

Vermeiden Sie unbeabsichtigtes Anlaufen: stets Maschine ausschalten, wenn der

Stecker aus der Steckdose gezogen wird oder wenn eine Stromunterbrechung eingetreten ist.

Bei Dauereinschaltung lauft die Maschine weiter, wenn sie aus der Hand gerissen wird.

Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Momenteinschaltung (mit Totmannfunktion)

Einschalten: Schalterdrücker (17) nach vormechiben und dann Schalterdrücker (17) nach oben drücken.

Ausschalten: Schalterdrücker (17) loslassen.

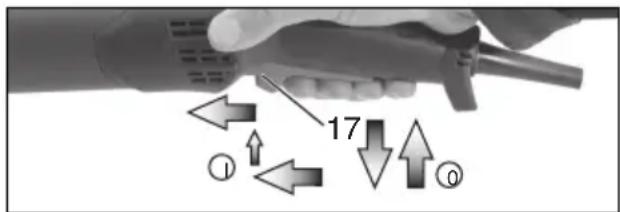

Dauereinschaltung (ausstattungsabhängig)

Einschalten: Maschine wie oben beschrieben einschalten.Jetzt Schalterdrucker (17) ein weiteres Mal nach vorne schieben und in vorderer Position entlasten um den Schalterdrucker (17) zu arretieren (Dauereinschaltung).

Ausschalten: Schalterdrücker (17) nach oben drücken und loslassen.

8.3 Arbeitschinweise

Fräsen und Schleifen von Oberflächen:

Maschine mit der gesamten Fläche des Einsatzwerkzeugs auf das Werkstück aufsetzen. MöBig andrücken und über die Fläche hin- und herbewegen.

9. Wartung

Verschlissene oder gebrochene Frasrader erneuern (Siehe Abb., Seite 2):

• Fraswerkzeug abnehmer (siehe Kapitel 7.2).

• Schraube (13) entgegen dem Uhrzeigersinn herausschrauben. Sicherungsscheibe (14) abnehmer.

• Alle Frasrader wie gezeigt erneuern.

Immer Frasrader des gleichen Types verwenden).

• Alle Teile wie gezeigt wieder zusammensetzen.

Schraube (13) im Uhrzeigersinn einschrauben und mit 13Nm± 1 Nm festziehen

10. Reinigung

Motorreinigung: Bei der Bearbeitung konnen sich Partikel im Innern des Elektrowerkzeugs absetzen. Das beeinträchtigt die Kuhlung des Elektrowerkzeugs.

Elektrowerkzeug regelmäßig, möglich und gründlich durch alle vorderen und hinteren Luftschlitze aussaugen oder mit trockener Luft ausblasen.

Trennen Sie vorher das Elektrowerkzeug von der Energieversorgung und/TRagen Sie damit

Schutzbrille und geeignete Staubmaske. Achten Sie beim Ausblasen auf eine fachgerechte Absaugung.

11. Störungsbeseitigung

Maschinen mit VTC- und TC-Elektronik:

Die Elektronik-Signal-Anzeige (16)

leuchtet und die Lastrehzahl nimmt ab.

Die Belastung der Maschine ist zu hoch!

Maschine im Leerlauf laufen halten, bis die Elektronik-Signal-Anzeige erlischt.

Die Maschine lauft nicht. Die Elektronik-Signal-Anzeige (16) blinkt. Der

Wiederanlaufschutz hat angesprochen. Wir der Netzstecker bei eingeschalteter Maschine eingesteckt oder ist die Stromversorgung nach einer Unterbrechung wieder hergestellt, lauft die Maschine nicht an. Die Maschine aus- und wieder einschalten

12. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Verwenden Sie immer das für die Arbeitsaufgabe geeignete Einsatzwerkzeug die mitgelieferte Schutzhaube.

Arbeitsaufgabe: Fräsen

-Einsatzwerkzeug: Fräskopf

Arbeitsaufgabe: Schleifen von Oberflächen

-Einsatzwerkzeug:Diamanttopfscheibe "Mauerwerk/Beton"

Nur mit geeigneter Staubabsaugung arbeiten: Einen Sauger der Klasse M am Absaugstutzen anschließen.

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

13. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführht

werden!

Eine defekte Netzanschlussleitungarf nur durch eine spezielle, originale Netzanschlussleitung von metabo ersetzt werden, die uber den Metabo Service erhältlich ist.

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre Metabovertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

14. Umweltschutz

Der entstehende Schleifstaub kann Schadstoffe enthalten: Nicht über den Hausmüll, sondern sichgerecht an einer Sammelstelle für Sondermüll entsorgen.

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU

über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

15. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.

Anderungen im Sinne des technischen Fortschritts vorbehalten.

D_ = Durchmesser des Einsatzwerk-zeugs

t_,1 = . zulässige Dicke des Einsatzwerk-zeugs im Spannbereich bei Verwendung von Spannmutter (10)

M = Spindelgewinde

I = Länge der Schleifspindel

n^* = Leerlaufdrehzahl (Hochstdrehzahl)

P1 = Nennaufnahmeleistung

P2 = Abgabeleistung

m = Gewicht ohne Netzkabel

Messwerte ermittelt gemäß EN 62841.

Maschine der Schutzklasse II

Wechselstrom

• Energiereiche hochfrequente Störungen können Drehzahlschwankungen hervorrufen. Diese verschwinden wieder, sobald die Störungen abgeklungen sind.

DEUTSCHde

Die angegebenen technischen Daten sind toleranzbehafet (entsprechend den jeweils gültigen Standards).

Emissionswerte

These Werte erfolgen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung hoher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

ahV = Schwingungsemissionswert (Schleifen) Kh, = Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel

I_pA = Schalldruckpegel

Lw = Schallleistungspegel

KPA KWA = Unsicherheit

Beim Arbeitsen kann der Geräuschpegel 80 dB(A) überschreiben.

Gehorschutz tragen!

14. Milieubescherming

15. Technische gegevens

Mäleverdier iht. EN 62841.

Maskin i beskyttelsesklasse II

Vekselstrøm

11. Usuwanie usterek
