MANUAL DE UTILIZADOR RFEV 19125 RT METABO

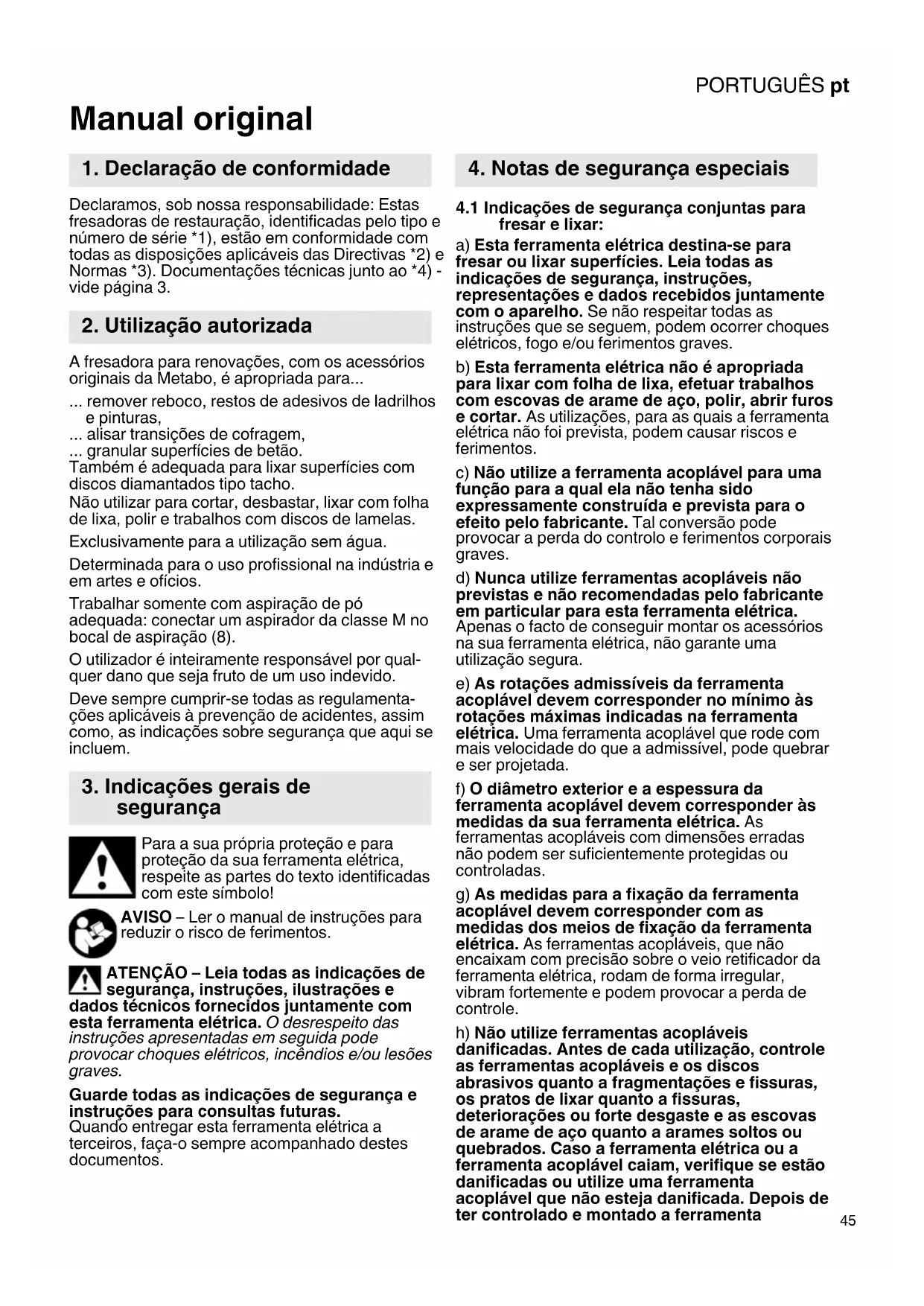

Manual original Declaramos, sob nossa responsabilidade: Estas fresadoras de restauração, identificadas pelo tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Directivas *2) e Normas *3). Documentações técnicas junto ao *4) - vide página 3. A fresadora para renovações, com os acessórios originais da Metabo, é apropriada para... ... remover reboco, restos de adesivos de ladrilhos e pinturas, ... alisar transições de cofragem, ... granular superfícies de betão. Também é adequada para lixar superfícies com discos diamantados tipo tacho. Não utilizar para cortar, desbastar, lixar com folha de lixa, polir e trabalhos com discos de lamelas. Exclusivamente para a utilização sem água. Determinada para o uso profissional na indústria e em artes e ofícios. Trabalhar somente com aspiração de pó adequada: conectar um aspirador da classe M no bocal de aspiração (8). O utilizador é inteiramente responsável por qual- quer dano que seja fruto de um uso indevido. Deve sempre cumprir-se todas as regulamenta- ções aplicáveis à prevenção de acidentes, assim como, as indicações sobre segurança que aqui se incluem. Para a sua própria proteção e para proteção da sua ferramenta elétrica, respeite as partes do texto identificadas com este símbolo! AVISO – Ler o manual de instruções para reduzir o risco de ferimentos. ATENÇÃO – Leia todas as indicações de segurança, instruções, ilustrações e dados técnicos fornecidos juntamente com esta ferramenta elétrica. O desrespeito das instruções apresentadas em seguida pode provocar choques elétricos, incêndios e/ou lesões graves. Guarde todas as indicações de segurança e instruções para consultas futuras. Quando entregar esta ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos.

4.1 Indicações de segurança conjuntas para

fresar e lixar: a) Esta ferramenta elétrica destina-se para fresar ou lixar superfícies. Leia todas as indicações de segurança, instruções, representações e dados recebidos juntamente com o aparelho. Se não respeitar todas as instruções que se seguem, podem ocorrer choques elétricos, fogo e/ou ferimentos graves. b) Esta ferramenta elétrica não é apropriada para lixar com folha de lixa, efetuar trabalhos com escovas de arame de aço, polir, abrir furos e cortar. As utilizações, para as quais a ferramenta elétrica não foi prevista, podem causar riscos e ferimentos. c) Não utilize a ferramenta acoplável para uma função para a qual ela não tenha sido expressamente construída e prevista para o efeito pelo fabricante. Tal conversão pode provocar a perda do controlo e ferimentos corporais graves. d) Nunca utilize ferramentas acopláveis não previstas e não recomendadas pelo fabricante em particular para esta ferramenta elétrica. Apenas o facto de conseguir montar os acessórios na sua ferramenta elétrica, não garante uma utilização segura. e) As rotações admissíveis da ferramenta acoplável devem corresponder no mínimo às rotações máximas indicadas na ferramenta elétrica. Uma ferramenta acoplável que rode com mais velocidade do que a admissível, pode quebrar e ser projetada. f) O diâmetro exterior e a espessura da ferramenta acoplável devem corresponder às medidas da sua ferramenta elétrica. As ferramentas acopláveis com dimensões erradas não podem ser suficientemente protegidas ou controladas. g) As medidas para a fixação da ferramenta acoplável devem corresponder com as medidas dos meios de fixação da ferramenta elétrica. As ferramentas acopláveis, que não encaixam com precisão sobre o veio retificador da ferramenta elétrica, rodam de forma irregular, vibram fortemente e podem provocar a perda de controle. h) Não utilize ferramentas acopláveis danificadas. Antes de cada utilização, controle as ferramentas acopláveis e os discos abrasivos quanto a fragmentações e fissuras, os pratos de lixar quanto a fissuras, deteriorações ou forte desgaste e as escovas de arame de aço quanto a arames soltos ou quebrados. Caso a ferramenta elétrica ou a ferramenta acoplável caiam, verifique se estão danificadas ou utilize uma ferramenta acoplável que não esteja danificada. Depois de ter controlado e montado a ferramenta

1. Declaração de conformidade

2. Utilização autorizada

3. Indicações gerais de

acoplável, mantenha-se a si, bem como a todas as pessoas nas proximidades, afastados da ferramenta acoplável em rotação e deixe o aparelho a funcionar durante um minuto com rotações máximas. Geralmente, as ferramentas acopláveis danificadas quebram durante este período de teste.

i) Use equipamento de proteção pessoal.

Consoante a utilização use máscara integral de proteção, proteção ocular ou óculos de proteção. Sempre que necessário, use máscara antipoeiras, proteção auditiva, luvas de proteção ou aventais especiais para manter afastadas pequenas partículas de lixação e de material. Proteger os olhos de objetos estranhos projetados, resultantes de diversas aplicações. As máscaras antipoeiras ou de proteção respiratória devem filtrar o pó que se forma durante a utilização. Se estiver exposto a ruídos fortes durante longos períodos de tempo poderá perder capacidade auditiva. j) Certifique-se de que as outras pessoas mantêm uma distância de segurança em relação à sua área de trabalho. Todos os que acedem à área de trabalho devem usar equipamento de proteção pessoal. Fragmentos da peça de trabalho ou ferramentas acopláveis quebradas podem ser projetados e causar ferimentos mesmo fora da própria área de trabalho. k) Quando executar trabalhos nos quais a ferramenta elétrica possa atingir condutores de corrente ocultos ou o próprio cabo de rede, segure a ferramenta acoplável apenas nas superfícies do punho isoladas. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque elétrico. l) Mantenha o cabo de rede afastado de ferramentas acopláveis em rotação. Caso perca o controlo sobre o aparelho, o cabo de rede pode ser cortado ou agarrado e a sua mão ou o seu braço podem embater na ferramenta acoplável em rotação. m) Nunca pouse a ferramenta elétrica, antes da imobilização completa da ferramenta acoplável. A ferramenta acoplável em rotação, pode entrar em contacto com a superfície de alojamento, provocando a perda de controlo sobre a ferramenta elétrica. n) Nunca deixe a ferramenta elétrica a funcionar enquanto a está a transportar. Em caso de contacto acidental com a ferramenta acoplável em rotação, a sua roupa pode ficar presa e a ferramenta acoplável poderá furar o seu corpo. o) Limpe regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa o pó para dentro da caixa, e uma forte acumulação de pó de metal pode provocar riscos a nível elétrico. p) Não utilize a ferramenta elétrica nas proximidades de materiais inflamáveis. As faíscas podem incendiar estes materiais. q) Não utilize ferramentas acopláveis, que necessitem de agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques elétricos.

4.2 Contragolpes e respetivas indicações de

segurança Contragolpe é a reação repentina que ocorre quando uma ferramenta acoplável em rotação, tal como um disco abrasivo, um prato de lixar, uma escova de arame de aço, etc., bloqueia ou prende. Ao prender ou bloquear provoca a paragem inesperada da ferramenta acoplável em rotação. Através disso, a ferramenta elétrica descontrolada é acelerada na zona de bloqueio, no sentido de rotação contrário ao da ferramenta acoplável. Se por ex. um disco abrasivo prender ou bloquear na peça de trabalho, o canto do disco abrasivo que entra na peça de trabalho, pode ficar preso e com isso, quebrar o disco abrasivo ou causar um contragolpe. Em seguida, o disco abrasivo aproxima-se ou afasta-se do operador, consoante o sentido de rotação do disco no local de bloqueio. Desta forma os discos abrasivos também podem quebrar. O contragolpe é a consequência de uma utilização incorreta da ferramenta elétrica e/ou de condições de trabalho inapropriadas. Poderá evitar o contragolpe através de medidas de precaução adequadas, conforme descrito em seguida. a) Segure bem a ferramenta elétrica e posicione o seu corpo e braços numa posição, na qual possa amortecer as forças de contragolpe. Utilize sempre o punho suplementar, caso disponível, para obter o maior controlo possível sobre as forças de contragolpe ou momentos de reação na aceleração. O operador pode dominar as forças de contragolpe e de reação, usando medidas de precaução adequadas. b) Nunca coloque a sua mão próxima de ferramentas acopláveis em rotação. Durante um contragolpe, a ferramenta acoplável pode deslocar-se para cima da sua mão. c) Evite que o seu corpo se encontre na área para onde a ferramenta elétrica é deslocada durante um contragolpe. No local de bloqueio, o contragolpe impulsiona a ferramenta elétrica na direção contrária à de deslocação do disco abrasivo. d) Trabalhe com atenção redobrada em zonas de cantos, arestas vivas, etc. Evite que as ferramentas acopláveis façam ricochete na peça de trabalho e encravem. A ferramenta acoplável em rotação tende a encravar no caso de cantos, arestas vivas ou quando rebate. Isto provoca a perda de controlo ou contragolpes. e) Não utilize uma lâmina para eletrosserras para cortar madeira, nem um disco de corte diamantado segmentado com um espaçamento de segmento superior a 10 mm ou uma lâmina de serra serrilhada. Estas ferramentas acopláveis provocam frequentemente contragolpes e a perda de controlo.PORTUGUÊS pt

4.3 Indicações de segurança particulares

para fresar: a) Utilize apenas fresas admitidas para a sua ferramenta eléctrica e o resguardo previsto para estas fresas. Fresas não previstas para a ferramenta eléctrica, não podem ser suficiente- mente protegidas, sendo inseguras. b) O resguardo deve ser montado de forma segura na ferramenta eléctrica, e para se obter uma medida de segurança máxima, ajustado de modo que a parte menor possível do corpo fresador indique de forma aberta à pessoa de operação. O resguardo ajuda a proteger o operador contra fragmentos, contacto esporádico com o corpo fresador, e contra faíscas que pode- riam acender a roupa. c) Não processe superfícies com reforços de aço ou semelhantes expostos. A consequência poderia ser um contragolpe ou a perda de controle sobre a ferramenta eléctrica. d) Antes de colocar a ferramenta eléctrica em operação, verifique se as rodas de fresagem estão livres para movimentar-se. Se necessário, limpar. e) Jamais utilize rodas de fresagem danifi- cadas. f) Tome cuidado especial ao trabalhar cantos, bordas e saltos. Há perigo de contragolpe ou de danificação da fresa. g) As rodas de fresagem têm lados cortantes e depois de utilizadas, podem estar quentes. Atenção, perigo de lesões!

4.4 Notas de segurança especiais para lixar

com discos diamantados tipo tacho: a) Utilize apenas corpos abrasivos admitidos para a sua ferramenta eléctrica, e o resguardo previsto para estes corpos abrasivos. Os corpos abrasivos não previstos para a ferramenta eléctrica, não podem ser suficientemente prote- gidos, sendo inseguros. b) O resguardo deve ser montado de forma segura na ferramenta eléctrica, e para se obter uma medida de segurança máxima, ajustado de modo que a parte menor possível do corpo abrasivo indique de forma aberta à pessoa de operação. O resguardo ajuda a proteger o operador contra fragmentos, contacto esporádico com o corpo abrasivo, e contra faíscas que pode- riam acender a roupa. c) Os corpos abrasivos só devem ser utilizados para as possibilidades de aplicação recomen- dadas. d) Utilize exclusivamente flanges tensores sem defeitos, com devido tamanho e forma para seu acessório acoplado seleccionado. Flanges adequados apoiam os acessórios acopláveis.

4.5 Demais notas de segurança:

AVISO – Utilize sempre óculos de protecção. Utilize uma máscara antipó adequada. Use proteção auditiva. AVISO – Utilize a ferramenta elétrica sempre com ambas as mãos. Usar bases de amortecimento elásticas, sempre que as mesmas sejam disponibilizadas juntamente com o abrasivo e sempre que necessário. Observar as indicações do fabricante do acessório acoplável ou das ferramentas!Proteger o acessório acoplável diante de graxa e impactos! Guardar e manusear os acessórios acopláveis com todo o cuidado e conforme instruções do fabri- cante. A peça a trabalhar deve ficar bem apoiada e ser protegida contra deslizes, p.ex. por meio de dispo- sitivos de fixação. Peças maiores tem de ser apoiadas suficientemente. Na utilização de acessórios acopláveis com adap- tador roscado, a extremidade do veio não deve tocar no fundo do furo da lixadeira. Cuide sempre, a que a rosca do acessório acoplável apresente o comprimento necessário para acolher o compri- mento do veio. A rosca do acessório acoplável deve ter o tamanho certo para a rosca sobre o veio. Comprimento e rosca do veio, consultar página 3 e capítulo 15. Dados técnicos. Partículas estranhas podem causar um bloqueio do mecanismo de comutação. Por isso, é necessário limpar regular e frequentemente a ferramenta soprando ar compri- mido pelas ranhuras de ventilação traseiras, com ela a trabalhar. Nisso, deve segurar bem a ferra- menta. Não utilizar ferramentas danificadas, não circulares ou que vibrem. Evitar danos em tubagens de gás e de água, condutores elétricos e paredes portadoras (estática). Puxar a ficha da tomada de rede, antes de proceder a qualquer ajuste, conversão ou manutenção. Se o punho suplementar estiver danificado ou rachado deverá ser substituído. Não operar a máquina com o punho suplementar danificado. Substituir o resguardo de proteção, caso esteja danificado ou rachado. Não operar a máquina com o resguardo de proteção danificado. Utilizar apenas ferramentas acopláveis que sejam sobrepostas pelas escovas do resguardo de proteção. Utilizar exclusivamente o resguardo de proteção juntamente fornecido: a utilização de um resguardo de proteção errado pode provocar a perda de controlo, proporcionar uma proteção insuficiente, aumentar o risco de exposição a poeiras e provocar ferimentos graves. Utilize exclusivamente ferramentas acopláveis permitidas.PORTUGUÊSpt

Reduzir os níveis de pó: ATENÇÃO - Alguns pós causados por lixamento com papel de lixa, serragem, retificação, perfuração e outros trabalhos contêm produtos químicos conhecidos por causar cancro, anomalias congénitas ou outros problemas reprodutivos. Alguns exemplos destes produtos químicos são: - chumbo de tintas com chumbo, - pó mineral de tijolo, cimento e outros materiais de construção civil e - arsénio e crómio de madeiras com tratamento químico. O risco para si depende da frequência da realização deste tipo de trabalhos. Para reduzir a sua exposição a estes produtos químicos: trabalhe em áreas bem ventiladas e com equipamento de proteção individual homologado como, por exemplo, máscaras contra pó concebidas para filtrar partículas microscópicas. O mesmo se aplica a pó de outros materiais como, por exemplo, alguns tipos de madeira (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são, p. ex., reações alérgicas, doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo. Respeite as diretivas e disposições nacionais válidas para o seu material, pessoal, caso de utilização e local de utilização (p. ex., disposições relativas a segurança no trabalho, eliminação). Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. Consultar a página 2. 1 Punho adicional em forma de arco * 2 Parafusos de orelhas do punho adicional em forma de arco *

Discos de engate do punho adicional em forma de arco *

Perfurações roscadas na carcaça da engrenagem 5 Chave de dois furos 6 Fresa * 7 Veio 8 Bocal de aspiração 9 Botão de bloqueio do veio 10 Porca de aperto * 11 Disco diamantado tipo tacho * 12 Flange de apoio * 13 Parafuso * 14 Arruela de segurança * 15 Indicador de sinal electrónico 16 Regulador para regulação das rotações 17 Interruptor corrediço para ligar/desligar 18 Punho 19 Resguardo 20 Achatamento para trabalhar rente à superfície 21 Parafuso de orelhas 22 Batente de profundidade

• conforme equipamento / não incluído no volume de fornecimento Antes de ligar o cabo de alimentação, veri- fique se a voltagem e a frequência da rede de alimentação correspondem aos valores inscritos na placa técnica da ferramenta eléctrica. Ligar sempre previamente um disjuntor de protecção FI (RCD) com uma corrente de disparo máx. de 30 mA.

6.1 Montar o punho adicional em forma de

arco Trabalhar apenas com o punho adicional em forma de arco (1) montado! Montar o punho adicional em forma de arco conforme indicado (ver figura A, página 2). - Montar os discos de encaixe (3) à esquerda e à direita, sobre a caixa da engrenagem. - Montar o punho adicional em forma de arco (1) na caixa da engrenagem. - Inserir os parafusos de orelhas (2) à esquerda e à direita no punho adicional em forma de arco (1) e aparafusar ligeiramente. - Ajustar o ângulo pretendido do punho adicional em forma de arco (1). - Apertar firmemente os parafusos de orelhas (2) à esquerda e à direita, manualmente.

6.2 Ajuste do batente de profundidade

Por motivos de segurança, deve usar exclusi- vamente com o resguardo fornecido (19). Consultar fig., página 2. - Desapertar o parafuso de orelhas (21). - Girar o batente de profundidade (22), adaptando- -o à altura do acessório acoplável e à altura do trabalho. - Apertar firmemente à mão o parafuso de orelhas (21).

Trabalhar com aspiração de pó adequada: conectar um aspirador da classe M no bocal de aspiração (8). Utilize a manga de conexão 6.30796 para obter uma aspiração perfeita.

6. Colocação em funcionamentoPORTUGUÊS pt

Nós recomendamos utilizar uma mangueira de aspiração Ø 35 mm antiestática. Antes de quaisquer operações de mudança: puxar sempre a ficha da tomada eléctrica. A ferramenta deve estar desligada e o veio parado.

Premer o botão de bloqueio do veio (9) somente quando o fuso paralisado! - Premer o botão de bloqueio do veio (9), e rodar o veio (7) manualmente até o engate notável do botão de bloqueio do veio.

7.2 Montar/desmontar a fresa

Por motivos de segurança, deve sempre utilizar o resguardo (19) com batente de profundidade montado (22). Consultar página 2, figura B. Montar: - Bloquear o veio (veja capítulo 7.1). - Aparafusar e fixar bem a fresa (6), usando uma chave de dois furos (5), e rodando no sentido horário. Retirar: - Bloquear o veio (veja capítulo 7.1). Desenroscar a fresa (6), usando uma chave de dois furos (5), e rodando no sentido anti-horário.

7.3 Montar/desmontar o disco diamantado

tipo tacho Por motivos de segurança, deve sempre utilizar o resguardo (19) com batente de profundidade montado (22). Consultar página 2, figura C. Montar: - Montar o flange de apoio (12) sobre o veio (7). O flange está montado correctamente quando já não mais pode ser rodado sobre o veio. - Colocar o disco diamantado tipo tacho (11) sobre o flange de apoio (12). O disco deve assentar uniformemente sobre o flange de apoio. - Os dois lados da porca de aperto (10) são dife- rentes. Aparafusar a porca de aperto sobre o veio de modo que o colar da porca de aperto (10) indique para cima. - Bloquear o veio (veja capítulo 7.1). Fixar bem a porca de aperto (10), servindo-se da chave de dois furos (5) e rodando no sentido horário. Retirar: - Bloquear o veio (veja capítulo 7.1). Desaparafusar a porca de aperto (10), servindo-se da chave de dois furos (5) e rodando no sentido anti-horário.

8.1 Ajustar as rotações

Ajustar a rotação optimizada em função da apli- cação, na roda de ajuste (16).

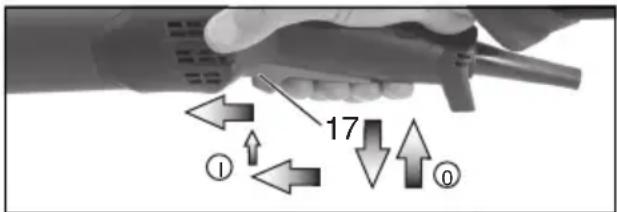

Guiar a ferramenta sempre com ambas as mãos. Primeiro ligar, de seguida, encostar o aces- sório acoplável à peça. Deve evitar-se com que a ferramenta aspire ainda mais pó e aparas. Ao ligar e desligar a ferramenta, deve afastá-la da poeira que se tenha depositado. Pousar a ferramenta depois de desli- gada apenas quando o motor tiver parado. Evite o arranque involuntário: sempre desligue a própria ferramenta eléctrica antes de puxar a ficha da tomada, ou no caso de falta de energia eléctrica. Na ligação contínua, a ferramenta eléctrica continua a funcionar mesmo quando for arran- cada da mão. Portanto, segurar a ferramenta sempre nos punhos previstos, posicionar-se de forma segura e concentrar-se no trabalho. Máquinas com a designação W...RT: Ligação temporária (com função de homem- morto) Ligar: deslocar o gatilho (16) para a frente e depois pressionar o gatilho (16) para cima. Desligar: Soltar o gatilho (16). Máquinas com a designação W...RT: Ligação contínua (consoante o equipamento) Ligar: ligar a máquina conforme descrito acima. Agora, voltar a deslocar o gatilho (16) para a frente e aliviar a pressão na posição dianteira para bloquear o gatilho (16) (ligação contínua). Desligar: pressionar o gatilho (16) para cima e soltá-lo.

8.3 Indicações de trabalho

Fresar e lixar superfícies: Colocar a máquina com a superfície completa da ferramenta acoplável, sobre a peça de trabalho. Pressionar moderadamente e movimentar para a frente e para trás ao longo da superfície. Substituir as rodas de fresagem desgastadas ou quebradas (consultar fig, página 2): - Retirar a fresa (veja capítulo 7.2).

7. Montar o acessório acoplável

- Desenroscar o parafuso (13) no sentido anti- -horário. Retirar a arruela de segurança (14). - Substitui todas as rodas de fresagem conforme mostra a figura. Utilizar sempre rodas de fresagem do mesmo tipo. - Voltar a montar todas as peças conforme mostra a figura. Enroscar o parafuso (13) no sentido horário, e fixar com 13 Nm ± 1 Nm Limpeza do motor: durante o processamento podem acumular-se partículas no interior da ferramenta elétrica. Isto influencia a refrigeração da ferramenta elétrica. Aspirar bem a ferramenta elétrica regularmente e frequentemente em todas as ranhuras de ar dianteiras e traseiras ou soprar com ar seco. Desligue previamente a ferramenta elétrica do fornecimento de energia e use óculos de proteção e uma máscara antipoeiras apropriada. Ao soprar, certifique-se de que existe uma aspiração apropriada. Ferramentas com sistema electrónico VTC e TC: O indicador electrónico (15) acende e a rotação em carga diminui (excluindo W...RT). A sobrecarga da máquina é demasiado elevada! Deixe a máquina na marcha em vazio até o indicador de sinal electrónico apagar. A máquina não funciona. O indicador de sinal eletrónico (15) (consoante o equipamento) pisca. A proteção contra rearranque involuntário reagiu. Caso a ficha de rede seja inserida com a máquina ligada ou caso a corrente elétrica seja restabelecida após uma interrupção, a máquina não liga. Desligar e voltar a ligar a máquina. Utilize apenas acessórios originais da Metabo. Utilize apenas acessórios que cumpram os requisitos e dados característicos indicados neste manual de instruções. Utilize sempre a ferramenta acoplável apropriada para o trabalho a realizar e o resguardo de proteção juntamente fornecido. Trabalho: fresar - Ferramenta acoplável: cabeçote de fresar Trabalho: fresar superfícies - Ferramenta acoplável: rebolo diamantado “alvenaria/betão” Trabalhar apenas com um aspirador de pó apropriado: ligar um aspirador da classe M ao casquilho de aspiração. Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo. As reparações de ferramentas eléctricas deste tipo devem ser efectuadas exclusiva- mente por pessoal qualificado! Um cabo de ligação à rede danificado apenas pode ser substituído por um cabo especial de ligação à rede original da Metabo, que está disponível a partir do serviço de assistência da Metabo. Quando possuir ferramentas eléctricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com. Poderá descarregar as Listas de peças de repo- sição no site www.metabo.com. O pó de lixa formado pode conter substâncias nocivas: não deitá-lo no lixo doméstico mas sim, entregá-lo a uma estação de colecta de lixo espe- cial. Siga as determinações nacionais em relação ao descarte ecológico de resíduos assim como, em relação à reciclagem de ferramentas eléctricas usadas, embalagens e acessórios. Os materiais da embalagem devem ser eliminados de acordo com a sua rotulagem, em conformidade com as diretivas do seu município. Encontrará indicações adicionais em www.metabo.com na área da assistência. Só para países da UE: Não deitar as ferra- mentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2012/19/EU sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferra- mentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologica- mente correcta. Esclarecimento sobre as indicações na página 3 . Reserve-se o direito de proceder a alterações ao progresso tecnológico.

max = Diâmetro máx. do acessório acoplável

max,1 = Espessura máx. admissível do acessório acoplável no âmbito de aperto com utili- zação da porca de aperto (10) M = Rosca do veio l = Comprimento do veio rectificador n* = Rotações em vazio (rotações máximas)

= Potência nominal consumida

= Potência útil m = Peso sem cabo de rede Valores medidos de acordo com a norma EN

Ferramenta eléctrica da classe de protecção II ~ Corrente alternada

• Interferências energéticas de altas frequências podem causar oscilações nas rotações. Estas osci-

11. Correcção de avarias

14. Protecção do meio ambiente

lações desaparecem, logo que as interferências desvanecerem. Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais). Valor da emissão Estes valores possibilitam uma avaliação de emissões da ferramenta eléctrica, e de compará- -los com diversas outras ferramentas eléctricas. Consoante as condições de aplicação, situação da ferramenta eléctrica ou dos acessórios acopláveis, o carregamento efectivo poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores carregamentos. Em razão dos correspondentes valores avaliados deverá determinar a aplicação de medidas de protecção, p.ex. medidas a nível de organização. Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 62841:

= Valor da emissão de vibrações (lixar)

h,... = Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído:

= Nível de pressão sonora

= Nível de energia sonora

= Insegurança Durante a operação, o nível de ruído pode passar de 80 dB(A). Usar protecções auriculares.SVENSKAsv
