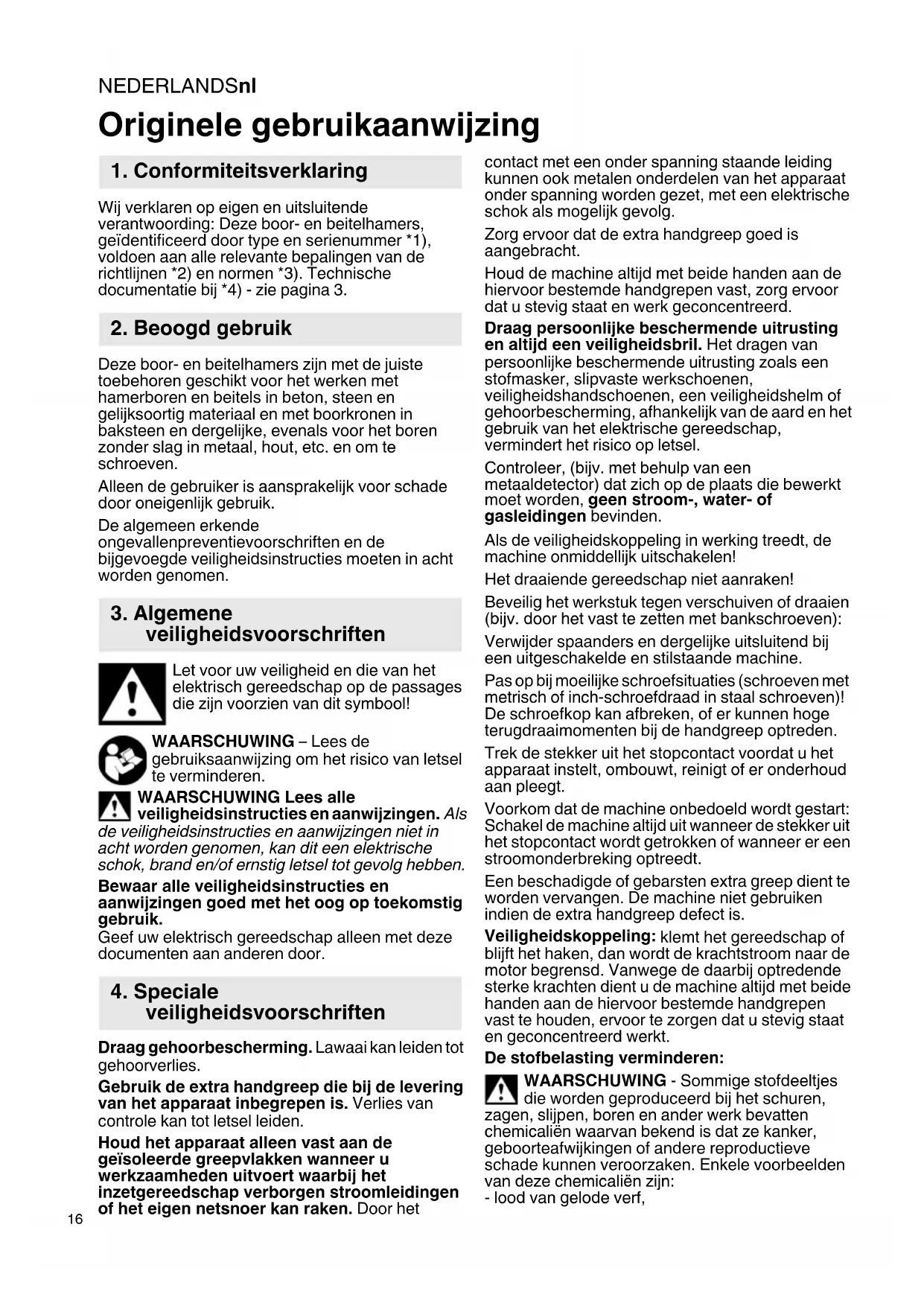

GEBRUIKSAANWIJZING UHEV 28602 Quick METABO

Originele gebruikaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording: Deze boor- en beitelhamers, geidentificiererd door type en serienummer *1), voldoen aan alle relevante befalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Beoogd gebruik

Deze boor- en beitelhamers zichn met de juiste toebehoren geschikt voor het werken met hamerboren en beitels in beton, steen en gelijksoortig materiaal en met boorkronen in baksteen en dergelijkke, evenals voor het boren zonder slag in metaal, hout, etc. en om te schroeven.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies要去en in acht worden genomen.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zich voorzien van dit symbool!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

WAARSCHUWING Lees alle
veiligheidsinstructies en aanwijzingen. A/s

de veiligheidsinstructies en aanwijzingen nicht in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg haber.

Bewaar alle veiligheidsinstrumenties en aanwijzingen goed met het oog op toekomstig gebruik.

Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsvoorschriften

Draag gehoorbescherming. Lawaai kan leiden tot gehoorverlies.

Gebruik de extra handgreep die bij de levering van het apparaat inbegrepen is. Verlies van controle kan tot letsel leiden.

Houd het apparaat alleen vast aan de geisoleerde greepvlakken wanner u werkzaamhedenuitvoertaar bij het inzetgereedschap verborgen stroomleidingen of het eigencnetsnoer kan raken. Door het

contact met een onder spanning staande leiding kuren ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als möglichk gevolg.

Zorg ervoor dat de extra handgreep goed is aangebracht.

Houd de machine alsijd met beiden handen aan de hiervoord bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Draag persoonlijke beschemmende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschemmende uitrusting zoals een stofmasker, slipvaste werksochoenen, veiligheidshandschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico op letsel.

Controleer, (bijv. met behulp van een metaaldetector) dat zich op deplaats die bewerkt要去en, geen stroom-, water-of gasleidingen bevinden.

Als de veiligheidskoppeling in werkung treedt, demachine onmiddelijk uitschakelen!

Het draaiende gereedschap Niet aanraken!

Beveilig het werkstuk gegen verschuiven of draaien (bijv. door het vast te zieten met bankschoeven):

Verwijder spaanders en dergelijkke uitsluitend bij een uitgeschakelde en stilstaande machine.

Pas op bij moeilijke schroefsituaties (schroeven met metrisch of inch-schroefdraad in staal schroeven)! De schroefkop kan afbreken, of er kunnen hog terugdraaimomenten bij de handgreep optreden.

Trek de stekker uit het stopcontact voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt.

Voorkom dat de machine onbedoeld worden gestart: Schakel de machine altijd uit wanner de stekker uit het stopcontact worden getrokken of wanner er een stroomonderbreking optreedt.

Een beschadigde of gebarsten extra greed dient te worden verrangen. De machine nicht gebruiken indien de extra handgreep defect is.

Veiligheidskoppeling: klemt het gereedschap of blijft het haken, dan worden de krachtstroomaar de motor begrensd. Vanwege de waar bij optredende sterke krachten dient u de machine altijd met beiden handen aan de hiervoort bestemde handgrepen vast te honden, ervoor te zorgen dat u stevig staat en geconcentreerd werkt.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduedd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien+zijn:

• lood van gelode verm,

• mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en

• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de bloatstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die specialzijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).

Verzamel de ontstane deeltjes op deplaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.

Gebruik voor speciale werkzaamheden geschikt toebehoort. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving verecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de af te voeren luchtstroom van de machine Niet op de gebruikerzfelf of in de buurt aanwezigere personen of op neergeslagen stof te richten,
• een afzuinstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.

5. Overzicht

Zie pagina 2.

1 Hamerboorhouser
2 Gereedschapvergrendeling
3 Houdervergrendeling
4 Snelspan-boorhouser
5 Hulsnelspan-boorhouser
6 Sp i l
7 Extra handgreep
8 Boardiepteaanslag
9 B I okk e r i n g
10 Schakelknop (voort het instellen van de functie)
11 Elektronische signaalindicatie
12 Stelknop voor de Voorinstelling toerental
13 Draairichtingschakelaar
14 Vastzetknop
15 Drukschakelaar

• afhankelijk van de uitrusting/niet in de omvang van de levering

6. Ingebruikname

Vergelijk voor de ingebruikname, of de op het typeplaatje aangegeven spanning en freundie overeenkomen met de gegevens van uw stroomnet.
Schakel altiijd eenlekstroomschakelaar (RCD) met een max. schakelstroomsterkte van 30mA voor de machine.

6.1 Montage van de extra handgreep

Om veiligheidsredenen altijd de meegeleverde extra handgreep gebruiken.

Klemring openen door de extra handgreep (7) waar links te draaien. De extra handgreep op de spanhals van de machine schuiven. Boordiepteaanslag (8) inschuiven. De extra handgreep afhankelijk van de toepassing krachtig in de gewenste hoek vastdraaien.

7. Gebruik

7.1 Instellen van de boordiepteaanslag

Extra handgreep (7) losdraaien. Stel de boordiepteaanslag (8) in op de gewenste boordiepte en draai de extra handgreep (7) wee vast.

7.2 In-/uitschakelen

Om de machine in te schakelen de drukschakelaar (15) indrukken.

Het toerental kan met de drukschakelaar worden veranderd.

UHEV 2860-2 Quick:

Door de elektronische softstartvoorziening versnelt de machine voortdurend tot het ingestelde toerental.

Bij continu gelebruik kan de drukschakelaar met de vastzetknop (14) vastgezet worden. Om de machine uit te schakelen, de drukschakelaar opniew indrukken.

Bij continue inschakeling draait de machine verder wonneer hij uit de hand worden getrokken. Houd de machine waarom alsijd met beiden handen aan de hiervoor bestemde handgerepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

7.3 Toerental vooraf instellen (alleen bij UHE...)

Afhankelijk van de toepassing het optimale toerental vooraf instellen met de stelknop (12).

7.4 Functie kiezen

De blokkering (9) indrukken en aan de schakelknop (10) draaien.

Hamerboren

(allyen bij gebruik van de hamerboorhouser (1) instellen)

NEDERLANDSnl

Beitelen (alleen bij gebruik van de hamerboorhouser (1) instellen)
Beitelstand instellen Draai de beitel in deze stand in de gewenste positie. Hierna "Beitelen" instellen om de beitel zo vast te zetten dat hij nicht meer kan draaien.
Alleen bij KHE: Boren (hoog draaimoment)
Alleen bij UHE... Boren 1e stand (hoog draaimoment)
Alleen bij UHE... Boren 2e stand (hoog toerental)

Als u een beitel in de boorhamer aangebracht hebt, gebruik de machine dan uitsluitend in de stand Beitelen
Hendelbewegingen van de machine met ingespannen beitel vermijden.

7.5 Draairichting kiezen

Draairichtingschakelaar (13) alleen gebruiken wanneer de motor stilstaat.

Draairichting kiezen:

R = rechtsloop (om te boren, hamerboren, beitelen en schroeven in te draaien)

L = linksloop (om schroeven los te draaien)

7.6 Boorhouser vervangen

Let er bij het verrangen van de houder p, dat de spill (6) schoon is. De spill iets invetten. (Special vet: bestelnr. 6.31800).

Alleen de meegeleverde Metabo-boorhouder aanbrengen.

Houder afnemen:

Zie pagina 2, afb. C.

• Houdervergrendeling (3) in de pijlichting tot de aanslag draaien (a) en de houder verwijderen (b).

Houder plaatsen:

Zie pagina 2, afb. D.

• De houder op de spil (6) plaatsen (a).
• Houdervergrendeling (3) in de pijlichting draaien (b) tot de houder volledig op de spil kan worden geschoven en de houdervergrendeling loslaten.
• Controller of de houder vastzit.
  Aanwijzing: Om te voorkomen dat de spel bij het verwangen van de houder meedraait, de schakelknop (10) op Beitelen zetten.

7.7 Wisseling van gereedschap hamerboorhouser

Gereedschapsschacht voor het inzetten reinigen en met speciaal vet invetten

(bestn. 6.31800)! Alleen SDS-Plus gereedschappen gebruiken!

Gereedschap insteken:

• Gereedschap draaien en insteken tot het vast klikt. Het gereedschap worden automatisch vergrendeld.

Gereedschap verwijderen:

Zie pagina 2, afb. A.
- Gereedschapvergrendeling (2) in de pijlichting waar achefteren trekken (a) en het gereedschap verwijderen (b).

7.8 Wisseling van gereedschap snelspanboorhouser (afhankelijk van deuitvoering)

Gebruik de snelspanboorhouser bij het boren zonder slag in metaal, hout, etc. en om te schroeven.

Inzetgereedschap spannen (zie pag.2, afb. B): Huls (5) in richting "AUF, RELEASE" draaien (a). Gereedschap zo diep möglichk inbrengen (b) en de huls in de tegengestelde richting draaien, totdat de merkBare mechanische watrend overwonnen is (c). Opgelet! Gereedschap is nu nog nicht gespannen!

Met kracht verder draaien (hierbij moet een "klik" hoorbaarijken), tot het Niet meer mogelijk is verder te draaien - pas nu is het gereedschap veilig gespannen.

Aanwijzing: Het ratelen dat na het openen van de houder eventuele hoorbaar is (afhankelijk van de functie) worden uitgeschakeld door de huls in de tegengestelde richting te draaien.

Bij een zachte gereedschapsschacht moet u het gereedschap na een korte boortijd eventueel nog eenkeer spannen.

8. Onderhoud, reiniging

Spindel (6) altijd schoon houden en iets invetten. (Special vet: bestelnr. 6.31800)

De snelspanboorhouser (4) reinigen:

Na langdurig gebruik moet de boorhouser gereinigd worden; houd de boorhouser hiervoor met de opening loodrecht maar beneden en doe hem verschillende keren helemaal open en weer zicht. Het opgehoopte stof valt uit de opening. Het regelmatige gebruik van reinigingsspray op de bekken en bekopening van de boorhouser worden aanbevolen.

Ventilatiesleuven:

De ventilatiesleuven van de machine af en toe reinigen.

9. Storingen verhelpen

Kan de drukschakelaar (15) nicht worden ingedrukt, controller dan of de draairichtingschakelaar (13) volledig op stand R of L staat.

Elektronica-signaalindicatie (11):

• Snel knipperen - herstartbeveiliging
  Wonneer de machine na een stroomuitval opnieuw onder spanning kommt, wordenuit veiligheidsoverwegingen verhinderd dat de nog

ingschakelde machine vanzelf start. Om ermee verder te werken de machine uit- en waar inschakelen.

10. Toebehoren

Gebruik alleen origineel Metabo toebehoor.

Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoren stevig aanbrengen. Als de machine worden gebruikt in een houder: de machine veilig bevestigen. Verlies van contrôle kan tot letsel leiden.

Completet toebehorenprogramma, zie www.metabo.com of de catalogus.

11. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende
elektricien worden uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkmente richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Alleen voor EU-landen: Geef uw elektrogereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektropparaten geschieren te worden ingezameld en op milieuvriendelijk je wijze te worden afgevoerd.

Toelichting op de gegevens van pagina 3.

Wijzigingen in het kader van technische verbeteringen voorbehonden.

P1 = nominal ingangsvermogen

P2 =afgeven vermogen

n1 = toerental bij onbelast draaien

n2 = toerental onder belasting

_max = maximale boordiameter

s_max = maximale slagfrequentie

m = gewicht zonder netsnoer

Meetgegevens volgens de norm EN 60745.

Machine van beveiligingsklasse II

Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

A Emissiewaarden

Deze waarden makeen een beoordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) vastgesteld conform EN 60745:

a_h,HD = trillingsemissiewaarde (hamerboren in beton)

a_h Cheg = trillingsemissiewaarde (beitelen)

Typisch A-gekwaliffeerd geluidsniveau:

LDA =geluidsdrukniveauau

L_WA = geluidsvermogensniveau

K_pA, K_WA = onzekerheid

Tijdens het werkken kan het geluidsniveau 80 dB(A) overschrijden.

Draag gehoorbescherming!
