NAUDOJIMO INSTRUKCIJA UHEV 28602 Quick METABO

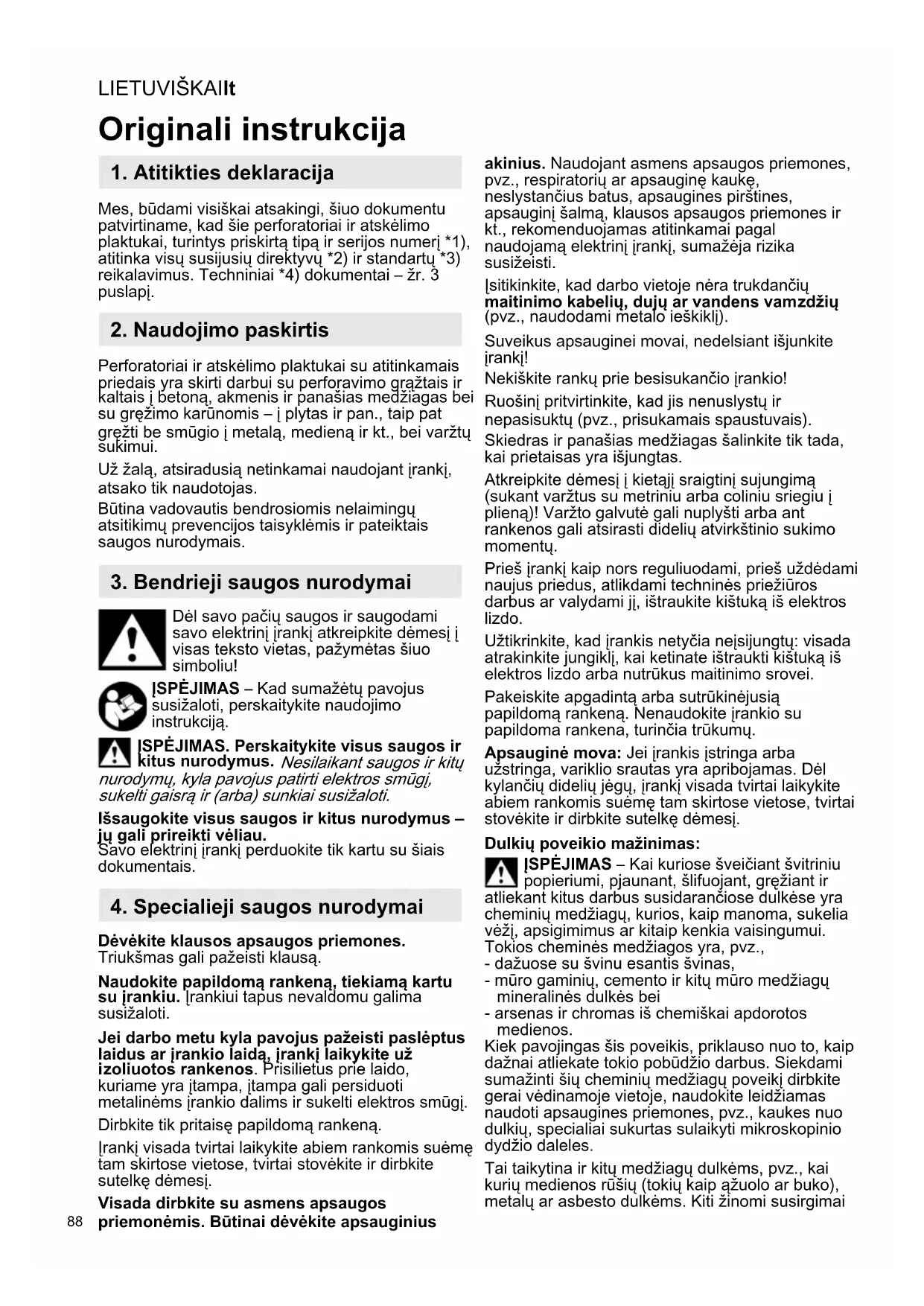

Mes, būdami visiškai atsakingi, šiuo dokumentu patvirtiname, kad šie perforatoriai ir atskėlimo plaktukai, turintys priskirtą tipą ir serijos numerį *1), atitinka visų susijusių direktyvų *2) ir standartų *3) reikalavimus. Techniniai *4) dokumentai – žr. 3 puslapį. Perforatoriai ir atskėlimo plaktukai su atitinkamais priedais yra skirti darbui su perforavimo grąžtais ir kaltais į betoną, akmenis ir panašias medžiagas bei su gręžimo karūnomis – į plytas ir pan., taip pat gręžti be smūgio į metalą, medieną ir kt., bei varžtų sukimui. Už žalą, atsiradusią netinkamai naudojant įrankį, atsako tik naudotojas. Būtina vadovautis bendrosiomis nelaimingų atsitikimų prevencijos taisyklėmis ir pateiktais saugos nurodymais. Dėl savo pačių saugos ir saugodami savo elektrinį įrankį atkreipkite dėmesį į visas teksto vietas, pažymėtas šiuo simboliu! ĮSPĖJIMAS – Kad sumažėtų pavojus susižaloti, perskaitykite naudojimo instrukciją. ĮSPĖJIMAS. Perskaitykite visus saugos ir kitus nurodymus. Nesilaikant saugos ir kitų nurodymų, kyla pavojus patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti. Išsaugokite visus saugos ir kitus nurodymus – jų gali prireikti vėliau. Savo elektrinį įrankį perduokite tik kartu su šiais dokumentais. Dėvėkite klausos apsaugos priemones. Triukšmas gali pažeisti klausą. Naudokite papildomą rankeną, tiekiamą kartu su įrankiu. Įrankiui tapus nevaldomu galima susižaloti. Jei darbo metu kyla pavojus pažeisti paslėptus laidus ar įrankio laidą, įrankį laikykite už izoliuotos rankenos. Prisilietus prie laido, kuriame yra įtampa, įtampa gali persiduoti metalinėms įrankio dalims ir sukelti elektros smūgį. Dirbkite tik pritaisę papildomą rankeną. Įrankį visada tvirtai laikykite abiem rankomis suėmę tam skirtose vietose, tvirtai stovėkite ir dirbkite sutelkę dėmesį. Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsaugines pirštines, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti. Įsitikinkite, kad darbo vietoje nėra trukdančių maitinimo kabelių, dujų ar vandens vamzdžių (pvz., naudodami metalo ieškiklį). Suveikus apsauginei movai, nedelsiant išjunkite įrankį! Nekiškite rankų prie besisukančio įrankio! Ruošinį pritvirtinkite, kad jis nenuslystų ir nepasisuktų (pvz., prisukamais spaustuvais). Skiedras ir panašias medžiagas šalinkite tik tada, kai prietaisas yra išjungtas. Atkreipkite dėmesį į kietąjį sraigtinį sujungimą (sukant varžtus su metriniu arba coliniu sriegiu į plieną)! Varžto galvutė gali nuplyšti arba ant rankenos gali atsirasti didelių atvirkštinio sukimo momentų. Prieš įrankį kaip nors reguliuodami, prieš uždėdami naujus priedus, atlikdami techninės priežiūros darbus ar valydami jį, ištraukite kištuką iš elektros lizdo. Užtikrinkite, kad įrankis netyčia neįsijungtų: visada atrakinkite jungiklį, kai ketinate ištraukti kištuką iš elektros lizdo arba nutrūkus maitinimo srovei. Pakeiskite apgadintą arba sutrūkinėjusią papildomą rankeną. Nenaudokite įrankio su papildoma rankena, turinčia trūkumų. Apsauginė mova: Jei įrankis įstringa arba užstringa, variklio srautas yra apribojamas. Dėl kylančių didelių jėgų, įrankį visada tvirtai laikykite abiem rankomis suėmę tam skirtose vietose, tvirtai stovėkite ir dirbkite sutelkę dėmesį. Dulkių poveikio mažinimas: ĮSPĖJIMAS – Kai kuriose šveičiant švitriniu popieriumi, pjaunant, šlifuojant, gręžiant ir atliekant kitus darbus susidarančiose dulkėse yra cheminių medžiagų, kurios, kaip manoma, sukelia vėžį, apsigimimus ar kitaip kenkia vaisingumui. Tokios cheminės medžiagos yra, pvz., - dažuose su švinu esantis švinas, - mūro gaminių, cemento ir kitų mūro medžiagų mineralinės dulkės bei - arsenas ir chromas iš chemiškai apdorotos medienos. Kiek pavojingas šis poveikis, priklauso nuo to, kaip dažnai atliekate tokio pobūdžio darbus. Siekdami sumažinti šių cheminių medžiagų poveikį dirbkite gerai vėdinamoje vietoje, naudokite leidžiamas naudoti apsaugines priemones, pvz., kaukes nuo dulkių, specialiai sukurtas sulaikyti mikroskopinio dydžio daleles. Tai taikytina ir kitų medžiagų dulkėms, pvz., kai kurių medienos rūšių (tokių kaip ąžuolo ar buko), metalų ar asbesto dulkėms. Kiti žinomi susirgimai Originali instrukcija

1. Atitikties deklaracija

2. Naudojimo paskirtis

yra, pvz., alerginės reakcijos, kvėpavimo takų ligos. Pasirūpinkite, kad dulkės nepatektų į organizmą. Laikykitės apdirbamoms medžiagoms, darbuotojams, konkretiems darbams ir darbo vietai taikomų direktyvų bei šalyje galiojančių taisyklių (pvz., darbo saugos ir šalinimo reikalavimų). Susidariusias daleles surinkite jų susidarymo vietoje ir neleiskite kauptis ant aplinkui esančių paviršių. Specialius darbus atlikite naudodami tinkamus priedus. Taip į aplinką pateks mažiau dalelių. Naudokite tinkamus dulkių siurbimo įrenginius. Sumažinkite dulkių poveikį taikydami toliau aprašytas priemones. - Sklindančių dalelių srauto ir įrankio išleidžiamojo oro nenukreipkite į save, greta esančius asmenis ar dulkių sankaupas. - Naudokite siurbimo įrenginį ir (arba) oro valytuvus. - Pasirūpinkite tinkamu darbo vietos vėdinimu ir švara. Tam naudokite dulkių siurblį. Šluojamos arba pučiamos dulkės pakyla į orą. - Nusiurbkite arba išskalbkite apsauginius drabužius. Nepūskite, nedaužykite ir nevalykite šepečiu. Žr. 2 puslapį. 1 Perforatoriaus griebtuvas 2 Įrankio fiksatorius 3 Griebtuvo fiksatorius 4 Greito užveržimo grąžto griebtuvas * 5 Greito užveržimo grąžto griebtuvo įvorė * 6Suklys 7 Papildoma rankena 8 Gręžimo gylio atrama 9Užraktas 10 Mygtukas (darbo režimui nustatyti) 11 Elektroninių įtaisų signalo indikatorius * 12 Sukimosi greičio parinkties reguliatorius * 13 Sukimosi krypties perjungiklis 14 Užrakinimo mygtukas 15 Jungiklis

• priklauso nuo įrangos / komplekte nėra Prieš pradėdami naudoti palyginkite, ar informacinėje plokštelėje nurodyta tinklo įtampa ir tinklo dažnis sutampa su jūsų elektros tinklo duomenimis. Visada papildomai įrenkite pažaidos srove valdomą jungtuvą (RCD), suveikiantį esant ne didesnei kaip 30 mA srovei.

6.1 Papildomos rankenos montavimas

Saugumo sumetimais visada naudokite komplekte esančią papildomą rankeną. Sukdami papildomą rankeną (7) prieš laikrodžio rodyklę, atidarykite suveržimo žiedą. Papildomą rankeną uždėkite ant įrankio užveržimo kakliuko. Įstumkite gręžimo gylio atramą (8). Priklausomai nuo naudojimo, stipriai priveržkite papildomą rankeną norimu kampu.

7.1 Gręžimo gylio atramos reguliavimas

Atlaisvinkite papildomą rankeną (7). Nustatykite gręžimo gylio atramą (8) iki norimo gręžimo gylio ir vėl priveržkite (7) papildomą rankeną.

7.2 Įjungimas / išjungimas

Norėdami įrankį įjungti, paspauskite jungiklį (15). Greitį galima keisti jungikliu. UHEV 2860-2 Quick: Elektroninio švelnaus paleidimo dėka, įrankis nuolat greitėja iki iš anksto pasirinkto greičio. Norint įjungti nuolatinio veikimo režimą, nuspaustą jungiklį galima užrakinti užrakinimo mygtuku (14). Norėdami išjungti, dar kartą paspauskite jungiklį. Įjungus nuolatinio veikimo režimą, išsprūdęs iš rankų įrankis ir toliau veikia. Todėl įrankį visada tvirtai laikykite abiem rankomis suėmę tam skirtose vietose, tvirtai stovėkite ir dirbkite sutelkę dėmesį.

7.3 Išankstinis greičio pasirinkimas (tik

UHE...) Priklausomai nuo naudojimo, ant reguliatoriaus (12) iš anksto nustatykite optimalų greitį.

7.4 Darbo režimo pasirinkimas

Įspauskite užraktą (9) ir pasukite mygtuką (10). Perforavimas (nustatyti tik naudojant perforatoriaus griebtuvą (1)) Kalti (nustatyti tik naudojant perforatoriaus griebtuvą (1)) Kalto padėties nustatymas Šioje padėtyje pasukite kaltą į norimą padėtį. Tada nustatykite „kalimas“, norėdami užfiksuoti kaltą, kad jis negalėtų pasisukti. Tik KHE...: Gręžimas (didelis greitis) Tik UHE...: Gręžimas 1-ma pavara (didelis greitis) Tik UHE...: Gręžimas 2-a pavara (didelis greitis) Kai įdėtas kaltas, įrankį naudokite tik kalimo režimu . Kai kaltas įtvirtintas, naudami įrankį venkite svirties judesių.

6. Naudojimo pradžia

Sukimosi krypties pasirinkimo (13) jungiklį junkite, tik kai variklis išjungtas. Sukimosi krypties pasirinkimas: R = laikrodžio rodyklės kryptimi (gręžti, kalti, įsukti) L = prieš laikrodžio rodyklę (varžtams atsukti)

7.6 Grąžto griebtuvo keitimas

Keičiant griebtuvą, stebėkite, kad suklys (6) būtų švarus. Šiek tiek sutepkite suklį. (Specialus tepalas: užsakymo Nr. 6.31800). Uždėkite tik komplekte esantį „Metabo“ grąžto griebtuvą. Griebtuvo nuėmimas Žr. C pav., 2 puslapyje. - Pasukite griebtuvo fiksatorių (3) rodyklės kryptimi iki atramos (a) ir nuimkite griebtuvą (b). Griebtuvo uždėjimas: Žr. D pav., 2 puslapyje. - Uždėkite griebtuvą ant suklio (6) (a). - Pasukite griebtuvo fiksatorių (3) rodyklės kryptimi (b), kol griebtuvą bus galima visiškai užstumti ant suklio, ir atleiskite griebtuvo fiksatorių. - Patikrinkite, ar tvirtai laikosi griebtuvas. Pastaba: Norėdami išvengti suklio sukimosi keičiant griebtuvą, nustatykite mygtuką (10) į kalimo padėtį.

7.7 Įrankių keitimas perforatoriaus griebtuve

Prieš įdėdami įrankį, jį nuvalykite įrankio kotą ir sutepkite jį specialiu tepalu (užsakymo Nr. 6.31800)! Naudokite tik „SDS-Plus“ įrankius! Įrankio įdėjimas: - Sukite įrankį ir įstatykite jį, kol pasigirs spragtelėjimas. Įrankis automatiškai užfiksuojamas. Įrankio išėmimas: Žr. A pav., 2 puslapyje. - Patraukite įrankio fiksatorių (2) žemyn rodyklės kryptimi (a) ir nuimkite įrankį (b).

7.8 Įrankių keitimas greito užveržimo grąžto

griebtuve (priklausomai nuo įrangos) Gręžiant be smūgio į metalą, medį ir pan. bei sukant varžtus, naudokite greito užveržimo grąžto griebtuvą. Įrankio tvirtinimas (žr. B pav., 2 lape): Pasukite įvorę (5) kryptimi „ATIDARYTI“ (a). Įdėkite įrankį kuo giliau (b) ir sukite įvorę priešinga kryptimi, kol įveikiamas pastebimas mechaninis pasipriešinimas (c). Dėmesio! Įrankis dar nėra įtvirtintas! Toliau energingai sukite (turi „spragtelėti“), kol nebebus galima toliau sukti – tik dabar įrankis yra saugiai įtvirtintas. Pastaba: Atidarant grąžto griebtuvą girdimas triukšmas (funkcinis), nebesigirdi sukant įvorę atgal. Jei įrankio kotas yra minkštas, panaudojus įrankį kotą gali reikėti vėl pritvirtinti. Suklys (6) visada turi būti švarus ir šiek tiek suteptas. (Specialus tepalas: užsakymo Nr. 6.31800) Greito užveržimo grąžto griebtuvo (4) valymas: Po ilgesnio naudojimo, grąžto griebtuvo angą laikykite vertikaliai žemyn ir keletą kartų ją visiškai atidarykite ir uždarykite. Susikaupusios dulkės iškrenta iš angos. Rekomenduojama reguliariai valyti išpučiant tvirtinimo griebtuvus ir tvirtinimo griebtuvų angas. Ventiliacijos angos: Kartais išvalykite įrankio ventiliacijos angas. Jei jungiklio (15) negalima įspausti, patikrinkite, ar sukimosi krypties perjungiklis (13) iki galo yra R arba L padėtyje. Elektroninių įtaisų signalo indikatorius (11): - Greitai mirksi – apsauga nuo pakartotinio paleidimo Po elektros tiekimo sutrikimo vėl atsiradus įtampai, vis dar įjungtas įrankis savaime nepaleidžiamas dėl saugumo. Norėdami toliau dirbti, išjunkite ir vėl įjunkite įrankį.

Naudokite tik originalius „Metabo“ priedus. Naudokite tik tokius priedus, kurie atitinka šioje naudojimo instrukcijoje pateiktus reikalavimus ir specifikacijas. Gerai pritvirtinkite priedus. Jei naudojate į laikiklį įdėtą įrankį, gerai pritvirtinkite įrankį. Įrankiui tapus nevaldomu galima susižaloti. Visą priedų sąrašą rasite adresu www.metabo.com arba kataloge. Elektrinius įrankius gali taisyti tik kvalifikuotas elektrikas! Jei „Metabo“ elektrinį įrankį reikia pataisyti, susisiekite su „Metabo“ klientų aptarnavimo centru. Adresus rasite internetiniame puslapyje www.metabo.com. Atsarginių dalių sąrašus galite atsisiųsti iš www.metabo.com. Atsižvelkite į taikomus šalinimo ir nebenaudojamų įrankių, pakuočių bei priedų perdirbimo reikalavimus. Pakavimo medžiagos turi būti utilizuojamos remiantis jų ženklinimu, laikantis savivaldybės

8. Techninė priežiūra, valymas

9. Trikčių šalinimas

direktyvų. Daugiau informacijos rasite www.metabo.com, skiltyje „Paslauga“. Tik ES šalims: neišmeskite elektrinių įrankių su buitinėmis atliekomis! Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos įgyvendinimą nacionalinėje teisėje panaudoti elektriniai įrankiai turi būti surenkami atskirai ir atiduodami perdirbti nedarant žalos aplinkai.

Specifikacijų paaiškinimai pateikti 3 puslapyje. Tobulėjant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

= greitis tuščiąja eiga

max = didžiausias gręžimo skersmuo

max = didžiausias smūgių dažnis W = vieno smūgio energija S = smūgio galia b = grąžto griebtuvo tvirtinimo zona m = svoris be maitinimo laido D = užveržimo kakliuko skersmuo Išmatuotosios vertės nustatytos pagal EN 60745 standartą. Įrankio apsaugos klasė – II ~ kintamoji srovė Nurodytos techninės specifikacijos gali keistis (pagal galiojančius standartus). Emisijos vertės Šios vertės leidžia įvertinti elektrinio įrankio emisijas ir palyginti įvairius elektrinius įrankius. Faktinis poveikis gali būti didesnis arba mažesnis: tai priklauso nuo naudojimo sąlygų, elektrinio įrankio arba naudojamų darbo įrankių būklės. Vertindami vertes taip pat atsižvelkite į darbo pertraukas ir laikotarpius, kai įrankio apkrova mažesnė. Remdamiesi apskaičiuotu įvertinimu, nustatykite reikiamas naudotojo apsaugos priemones, pvz., organizacines priemones. Vibracijų bendroji vertė (trijų krypčių vektorių suma) nustatyta pagal EN 60745:

h, HD = vibracijos emisija (gręžimas į betoną)

h, D = vibracijos intensyvumas (gręžimas į metalą)

h,HD/Cheq/D = neapibrėžtis (vibracijos) Įprastai skleidžiamas A svertinis triukšmo lygis:

= garso slėgio lygis

= neapibrėžtis Naudojant prietaisą, triukšmo lygis gali viršyti 80 dB(A). Dėvėkite klausos apsaugos priemonę!
