BRUGSANVISNING UHEV 28602 Quick METABO

Byt ut skadade eller spruckna stodhandtag. Anvand aldrig maskinen med trasigt stodhandtag.

Kontroller at det ikke finnes strøm-, vann-ller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

andemasker med spezialfilter for mikroskopiske partikler.

Typiske A-veide lydnivær.

LpA = Lydtrykknivā

L_WA = Lydeffektniv

K_pA K_WA = Usikkerhet

Under arbeid kan lydnivæt overskride 80 dB(A).

Bruk hørselsvern!

DANSKda

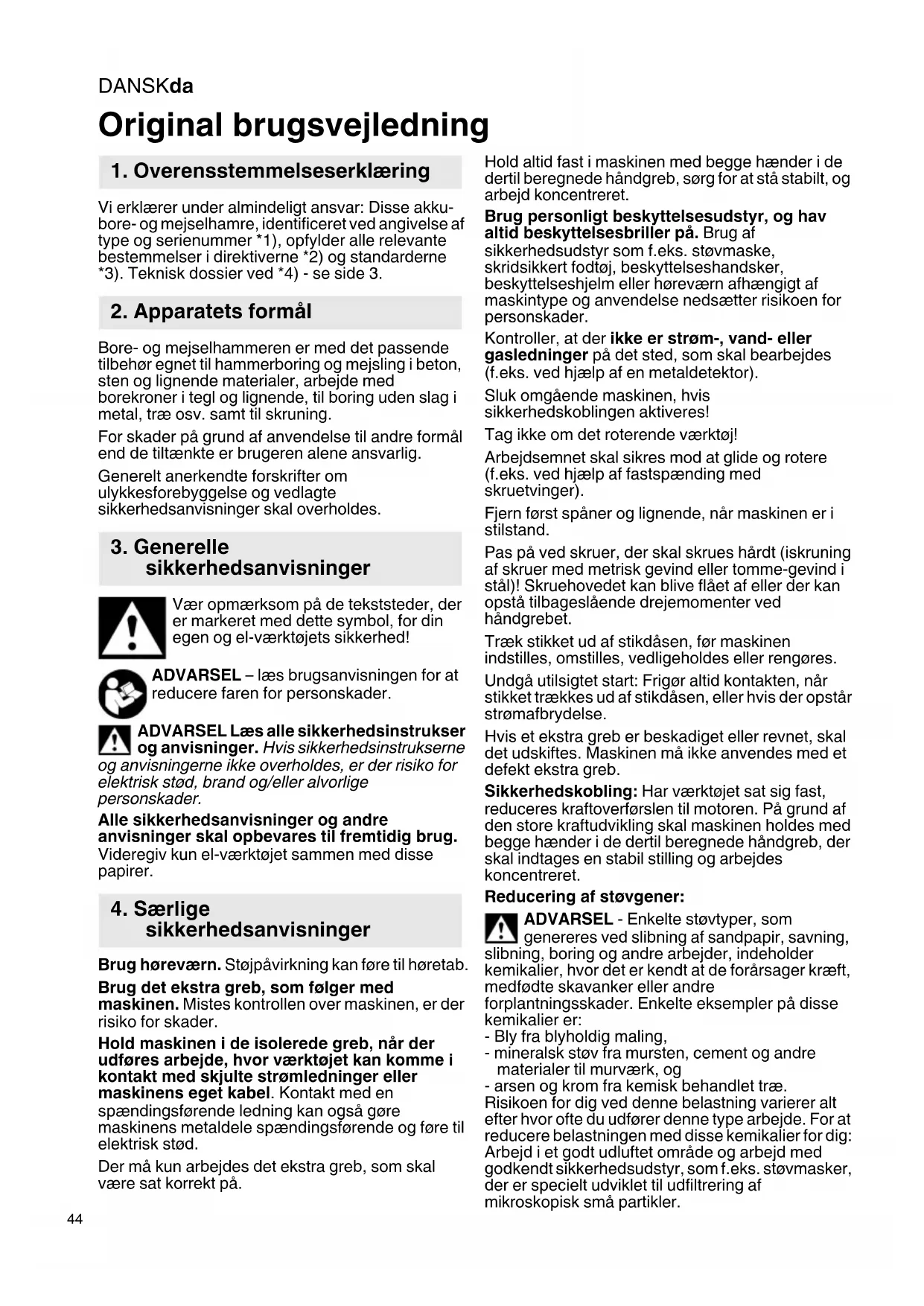

Original brugsvejledning

1. Overensstemmelseserklaering

Vi erklærer under alminderigt ansvar: Disse akku-bore- og mejselhamre, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelier i direktiverne *2) og standarderne *3). Teknisk dossier ved *4)- se side 3.

2. Apparatets formal

Bore- og mejselhammeren er med det passende tilbehør egnet til hammerboring og mejsling i beton, sten og lignende materialer, arbejde med borekroner i tegl og lignende, til boring uten slag i metal, træ osv. samt til skrunig.

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholds.

3. Generelle sikkerhedsanvisninger

Vær opmaerksom pa de tekststeder, der er markeret med dette symbol, for din egen og el-værktogets sikkerhed!

ADVARSEL - Iaes brugsanvisingen for at reducere faren for personskader.

ADVARSEL Læs alle sikkerhedsinstrukser og anvisninger. Hvis sikkerhedsinstrukserne

og anvisingerne ikke overholds, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til fremtidig brug.

Videregiv kun el-værktoget sammen med disse papirer.

4. Særlige sikkerhedsanvisninger

Brug horeværn. Stojpavirkning kan fore til horetab.

Brug det ekstra greb, som folger med maskinen. Mistes kontrollen over maskinen, er der risiko for skader.

Hold maskinen i de isolerede greb, narr der udfores arbejde, hvor værktoget kankommen i kontakt med skjulte strømledninger eller maskinens eget kabel. Kontakt med en

spændingsførende ledning kan øgså gore maskinens metaldele spændingsførende og.fore til elektrisk stød.

Der mä kun arbejdes det ekstra grep, som skal vare sat korrekt pa.

Hold altid fast i maskinen med begge hænder i de tertil beregnede handgreb, sorg for at stå stabilt, og arbejd koncentreret.

Brug personligt beskyttelsessudstyr, og hav altid beskyttelsesebriller pa. Brug af

sikkerhedsudstyr som f.eks. stovmaske, skridsikkert fodj, beskyttelseshandsker, beskyttelseshjelm aller horeværn afhengigt af maskintype og anvendelse nedsætter risikoen for personskader.

Kontroller, at der icke er strom-, vand-ller gasledninger pa det sted, som skal bearbejdes (f.eks. ved hjaelp af en metaldetektor).

Sluk omgaende maskinen, hvissikkerhedskoblingen aktiveres!

Tag/DDek om det roterende varkktj!

Arbejdsemnet skal sikres mod at glide og rotere (f.eks. ved hjælp af fastspænding med skruetvinger).

Fjern Först spaner og lignende, Near maskinen er i stilstand.

Pas pa ved skruer, der skal skrues hårdt (iskruning af skruer med metrisk gevind aller somme-gevind i stål)! Skruehovedet kan blive flæt af uller der kan opsta tilbageslænde drejemomenter ved handgrebet.

Træk stikket ud af stikdåsen, for maskinen indstilles, omstilles, vedligeholds eller rengøres.

Undgå utilsigtet start: Frigør altid kontakten, nar stikket trækkes ud af stikdåsen, eller hvis der opstår strømafbrydelse.

Hvis et ekstra greb er beskadiget eller revnet, skal det udskiftes. Maskinen må ikke anvendes med et defekt ekstra greb.

Sikkerhedskobling: Har værktøjet sat sig fast, reduceres kraftoverførslen til motoren. På grund af den store kraftudvikling skal maskinen holdes med begge hænder i de dertil beregnede handgreb, der skal indtages en stabil stilling og arbejdes koncentreret.

Reducering af stovgener:

ADVARSEL - Enkelte stovtyper, som genereres ved slimning af sandpapir, savning, slimning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forarsager kræft, medfodte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er:

Risikoen for dig ved donne belastning varierer alt after hvor ofte du udfører donne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet omrade og arbejd med godkendt sikkerhedsdudstyr, somf.eks.stovmasker, der er specielt uvdviklet til udfiltrering af mikroskopisk sma partikler.

Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bog), metaller, asbest. Ydeligere kende lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet på ikke optages i kroppen.

Overhold de gældende direktiver og nationale forskritter, der gælder for dit materiale, personale, anvendelseformål og -sted (f.eks. bestemmelse for arbejdssikkerhed, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undga aflejringer i omgivelsene.

Brug egnet tilbehør til specielt arbejde. Således nar færre partikler ukontrolleret ud i miljoet.

Anvend en egnet stovudsgninq.

Stovbelastningen kan reduceres på folgende manners:

• Ret/DDke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller pa aflejret stov,
• Anvend et udsugningsanlaeg og/eller en luftrenser,
• sorg for god ventilation på arbejdspladsen og hold den ren vha. stovudsugning. Fejning eller blaesning hvirvler stov op.
• Støvsug eller vask beskyttesestoj. Undgå udblæsning, bankning eller børstning.

5. Oversigt

Se side 2.

1 Hammerborepatron
2 Værktøjslås
3 Patronås
4 Selvspændende borepatron
5 Hylster til selvspændende borepatron *
6 SpindeI
7 Ekstra greb
8 Boredybdeanslag
9 Spærre
10 Betjeningsknap (til indstilling af modus)
11 Elektronisk signallampe *
12 Stillehjul til indstilling af hastigheden *
13 Drejeretningsknap
14 Spaarreknap
15 Afbryder

• afhaengigt af udstyr/medleveres ikke

6. Idriftsættelse

För du tager maskinen i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskitet er i overensstemmelse med data for din strømforsyning.
Man skal altid forkoble en FI-afbryder (RCD) med en maks. brydestrøm pa 30 mA.

6.1 Montering af det ekstra greb

Afsikkerhedsmaesige arsager skaldet medfolgende ekstra greb altid anvendes.

Abn klemringen ved at dreje det ekstra greb (7) mod venstre. Sæt det ekstra greb på maskinens spændhals. Boredybdeanslaget (8) skydes ind. Spænd det ekstra greb kraftigt fast i den ønskede vinkel alt after anvendelse.

7. Anvendelse

7.1 Indstilling af dybstop

Løsn det ekstra handgreb (7). Indstil boredybdeanslaget (8) til den ønskede boredybde, og spænd det ekstra greb (7) fastigen.

7.2 Til-/frakobling

For at taende maskinen, kal afbryderen (15) trykkes ned.

Omdrejningstallet kan ændres på afbrydergrepabet.

UHEV 2860-2 Quick:

Via den elektroniske blode start accelererer maskinen kontinuierligt, indtil den nár det på forhand valgte omdrejningstal.

Ved permanent körsel kan afbrydergrebet fastlases med spærreknappen (14). Maskinen slukkes ved at trykke på afbryderen igen.

Ved fast tinkobling körer maskinen ögså videre, hvis den rives ud af帽子. Hold derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sorg for at stå stabilt og arbejd koncentreret.

7.3 Forindstilling af omdrejningstal (kun pa UHE...)

Indstil det optimale omdrejningstal for anvendelsen med indstillingshjulet (12).

7.4 Valg af modus

Tryk spærren (9) ind, og drej betjeningsknappen (10).

Hammerboring (indstilles kun ved brug af hammerborepatronen (1))
Mejsling (indstilles kun ved brug af hammerborepatronen (1))
N Indstilling af mejslens position Drej i donne stilling mejslen til den onskedeposition.Indstil derefter "Mejsling" for at fastlase mejslen forsvarligt.
Kun ved KHE... Boring (hjt drejningsmoment)
Kun ved UHE:
1 Boring 1. gear (højt drejningsmoment)
2 Kun ved UHE:
1 Boring 2. gear (højt omdrejningstal)

Nár mejslen anvendes, maskinen kun drives i tilstanden mejsling

DANSKda

Undgå loftebevægelser med maskinen, när mejslen er sat i.

7.5 Valg af omdrejningsretning

Valg af omdrejningsretning:

R = H jreIob (til boring, hammerboring, mejsling, iskruning af skruer)

L = Venstrelob (til udskruning af skruer)

7.6 Udskifting af borepatron

Vær opmaerksom pa, om spindlen (6) er ren, ved skift af patronen. Indfedit spindlen lidt.

(Specialfedt: Bestill.nr. 6.31800).

Brug kun de medleverede Metaboborepatreron.

Fjernelse af patron:

Se side 2, ill. C.

• Drej patronlasen (3) i pilens retning til anslag (a), og træk patronen af (b).

Påsætning af patron:

Se side 2, ill. D.

• Sæt patronen på spindlen (6) (a).
• Drej patronlåsen (3) i pilens retning (b), indtil patronen kan skubbes helt ind på spindlen, og slip derefter patronlåsen.
• Kontroller, om patronen sidder ordentligt fast.
  Bemerk: For at undgå at spindlen drejer med rundt ved skift af patronen stilles betjeningsknappen (10) på mejsling

7.7 Udskiftning af værktøj på hammerborepatron

Rengør værktjets skaat, før det saettes i, og smør det med specialfctd (bestill.nr. 6.31800)!

Der mä kun anvendes SDS-Plus værktøj!

Isætning af værktøj:

• Drej værktøjet, og stik det i, indtil det gär i hak.
  Værktøjet lases automatisk.

Fjernelse af værktøj:

Se side 2, ill. A.

• Træk værktjslåsen (2) bagud i pilens retning (a), og tag værktjotet af (b).

7.8 Udskiftning af værktøj på selvspændende borepatron (udstyrsafhængigt)

Brug den selvspændende borepatron til boring uden slag i metal, træ osv. og til skruning.

Spending af værktj (se s.2, III. B):

Drej momentarilystillingen (5) i retning af "AUF, RELEASE" (a). Sætærktøjet sa langt ind som muligt (b), og drej momentarilystillingen i den modsatte retning, indtil den mærkbare mekaniske modstand er overvundet (c). NB! Værktøjet er endnu ikke fastspændt!

Drej kraftigt videre (der skal lyde et "klik"), indtil der/DDKE kan drejes laengere - fRst nu er vaerktoget spendt sikkert fast.

Bemerk: Den skralden (funktionsbetinget), der eventuelt hores after abning af patronen, forsvdenerigen, sa snart momentindstillingen drejes i modsat retning.

Hvis værktøjet har et blodt skaat, skal der eventuelt efterspændes afterkort tids boring.

8. Vedligeholdelse, rengoring

Spindlen (6) skal altid holds ren og indfedtes lidt. (Specialfedt: Bestill.nr. 6.31800)

Rensning af selvspændende borepatron (4):

After längere drift holds borepatronen med abningen lodret nedad og abnes og lukkes flere gange helt. Det opsamlede stov falder ud af abningen. Det anbefales regelmæssigt at sprejte spændebakkerne og spændebakkernes abninger med rensespray.

Udluftningsabning:

Maskinens ventilationsspalter bør af og til rengores.

9. Afhjælpning af fejl

Kan afbrydergrebet (15) ikke trykkes ind, kontrolleres det, om drejeretningsknappen (13) stared fuldstændigt i position R eller L.

Elektronik-signalvising (11):

Hurtig blinken - Beskyttelse mod genstart När spændingen kommtigen after strømafbrydelse, starter den stadig tilslutte maskine af sikkerhedstekniske Årsager ikke af sig selv. Maskinen sættes i gang igen ved at slukke og tænde.

10. Tilbehør

Brug kun original Metabo-tilbehør.

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i/DDne brugsanvising.

Anbring tilbehoret sikkert. Hvis maskinen betjenesi en holder: Sæt maskinen sikkert fast. Mistes kontrollen over maskinen, er der risiko for skader.

Det komplette tilbehørsprogram vindes pa www.metabo.com eller i kataloget.

11. Reparation

Reparationer på el-værktøjer mA kun udføres af en elektriker!

Henvend dig til din Metabo-forhandler, nár du skal have repareret dit Metabo el-værktoj. Adresser findes på www.metabo.com.

12. Miljøbeskyttelse

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Emballagematerialer skal bortskaffes i overenstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere oplysninger findes pa www.metabo.com i området service.

Kun for EU-lande: El-værktøj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af

elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktjoer indsamles adskilt og afleveres miljørigtigt til genbrug.

13. Tekniske data

Forklaringer til oplyningerne på side 3. Forbeholdtændringer som følge af tekniskeændringer.

P1 = nominal optagen effekt

P2 =afgiven effekt

n1 =tomgangshastighed

n2 = hastighed ved belastning

_max = maks.borediameter

s_max = maks .slagtal

W = enkeltslagenergi

S = slagreffekt

b = Borepatronens spændomrade

m = vægt uden netkabel

D = spændehalsdiameter

Måleværdier beregnet ih. EN 60745.

Klasse II maskine

Vekselstrøm

De angivne tekniske data er tolerancesat (svarende til de aktuelt geldende standarder).

A Emissionsværddier

Disse værdier gør det muligt at bestemme el-veerktjets emissioner ogSAMmenligneforskellige el-værktjojer med hinanden. Alt after el-værktjets eller indsatsværktjernes anvendelsesbetingelser og tilstand kan den faktiske belastning vaere højere eller lavere. Tag ogsa højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsessforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, pa baggrund af de anslaede værdier.

Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 60745:

Typiske A-vaegtedydniveauer:

LpA =lydtryksniveau

LwA =lydeffektniveau

K_pA, K_WA = usikkerhed

Ved arbejde kan stojniveauet overskride 80 dB(A).

Brug horeværn!

POLSKIpl
