NÁVOD K OBSLUZE UHEV 28602 Quick METABO

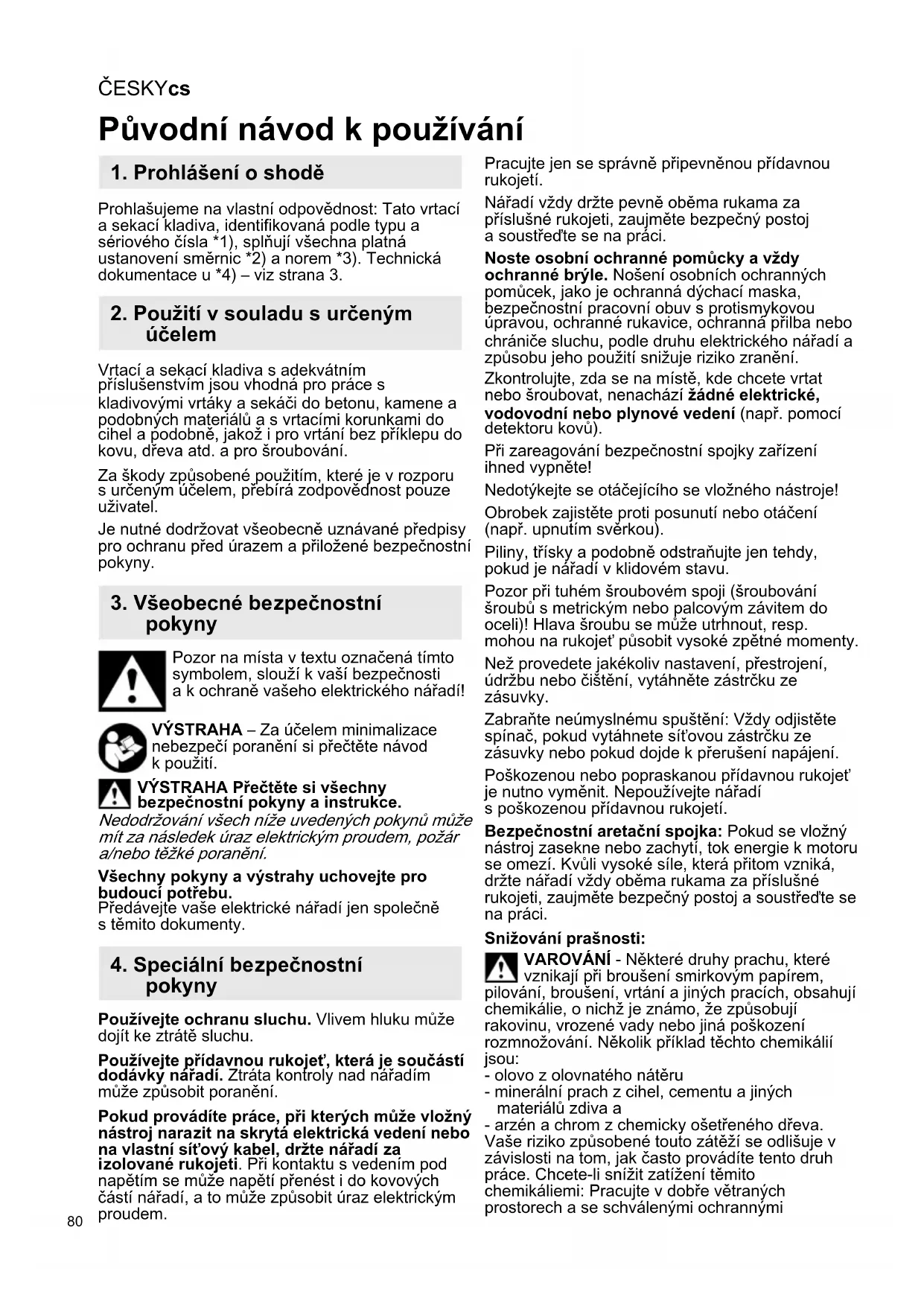

Prohlašujeme na vlastní odpovědnost: Tato vrtací a sekací kladiva, identifikovaná podle typu a sériového čísla *1), splňují všechna platná ustanovení směrnic *2) a norem *3). Technická dokumentace u *4) – viz strana 3. Vrtací a sekací kladiva s adekvátním příslušenstvím jsou vhodná pro práce s kladivovými vrtáky a sekáči do betonu, kamene a podobných materiálů a s vrtacími korunkami do cihel a podobně, jakož i pro vrtání bez příklepu do kovu, dřeva atd. a pro šroubování. Za škody způsobené použitím, které je v rozporu s určeným účelem, přebírá zodpovědnost pouze uživatel. Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny. Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti a k ochraně vašeho elektrického nářadí! VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k použití. VÝSTRAHA Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechny pokyny a výstrahy uchovejte pro budoucí potřebu. Předávejte vaše elektrické nářadí jen společně s těmito dokumenty. Používejte ochranu sluchu. Vlivem hluku může dojít ke ztrátě sluchu. Používejte přídavnou rukojeť, která je součástí dodávky nářadí. Ztráta kontroly nad nářadím může způsobit poranění. Pokud provádíte práce, při kterých může vložný nástroj narazit na skrytá elektrická vedení nebo na vlastní síťový kabel, držte nářadí za izolované rukojeti. Při kontaktu s vedením pod napětím se může napětí přenést i do kovových částí nářadí, a to může způsobit úraz elektrickým proudem. Pracujte jen se správně připevněnou přídavnou rukojetí. Nářadí vždy držte pevně oběma rukama za příslušné rukojeti, zaujměte bezpečný postoj a soustřeďte se na práci. Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek, jako je ochranná dýchací maska, bezpečnostní pracovní obuv s protismykovou úpravou, ochranné rukavice, ochranná přilba nebo chrániče sluchu, podle druhu elektrického nářadí a způsobu jeho použití snižuje riziko zranění. Zkontrolujte, zda se na místě, kde chcete vrtat nebo šroubovat, nenachází žádné elektrické, vodovodní nebo plynové vedení (např. pomocí detektoru kovů). Při zareagování bezpečnostní spojky zařízení ihned vypněte! Nedotýkejte se otáčejícího se vložného nástroje! Obrobek zajistěte proti posunutí nebo otáčení (např. upnutím svěrkou). Piliny, třísky a podobně odstraňujte jen tehdy, pokud je nářadí v klidovém stavu. Pozor při tuhém šroubovém spoji (šroubování šroubů s metrickým nebo palcovým závitem do oceli)! Hlava šroubu se může utrhnout, resp. mohou na rukojeť působit vysoké zpětné momenty. Než provedete jakékoliv nastavení, přestrojení, údržbu nebo čištění, vytáhněte zástrčku ze zásuvky. Zabraňte neúmyslnému spuštění: Vždy odjistěte spínač, pokud vytáhnete síťovou zástrčku ze zásuvky nebo pokud dojde k přerušení napájení. Poškozenou nebo popraskanou přídavnou rukojeť je nutno vyměnit. Nepoužívejte nářadí s poškozenou přídavnou rukojetí. Bezpečnostní aretační spojka: Pokud se vložný nástroj zasekne nebo zachytí, tok energie k motoru se omezí. Kvůli vysoké síle, která přitom vzniká, držte nářadí vždy oběma rukama za příslušné rukojeti, zaujměte bezpečný postoj a soustřeďte se na práci. Snižování prašnosti: VAROVÁNÍ - Některé druhy prachu, které vznikají při broušení smirkovým papírem, pilování, broušení, vrtání a jiných pracích, obsahují chemikálie, o nichž je známo, že způsobují rakovinu, vrozené vady nebo jiná poškození rozmnožování. Několik příklad těchto chemikálií jsou: - olovo z olovnatého nátěru - minerální prach z cihel, cementu a jiných materiálů zdiva a - arzén a chrom z chemicky ošetřeného dřeva. Vaše riziko způsobené touto zátěží se odlišuje v závislosti na tom, jak často provádíte tento druh práce. Chcete-li snížit zatížení těmito chemikáliemi: Pracujte v dobře větraných prostorech a se schválenými ochrannými Původní návod k používání

1. Prohlášení o shodě

3. Všeobecné bezpečnostní

4. Speciální bezpečnostní

pracovními prostředky, jako jsou např. prachové masky, které byly speciálně vyvinuty k odfiltrování mikroskopických částic. To se vztahuje i na prachy z jiných materiálů, např. některé druhy dřeva (jako je dubový nebo bukový prach), kovu, azbestu. Dalšími známými chorobami jsou např. alergické reakce, nemoci dýchacích cest. Nedovolte, aby prach vnikl do těla. Dodržujte směrnice a vnitrostátní předpisy platné pro váš materiál, personál, použití a místo použití (např. předpisy BOZP, likvidace). Vzniklé částice zachycujte v místě vzniku, zabraňte jejich usazování v okolním prostředí. Pro speciální práce používejte vhodné příslušenství. Díky tomu se dostane do okolního prostředí méně částic. Používejte vhodné odsávání. Snižte prašnost následujícími opatřeními: - nesměřujte tok odletujících částic a proud odpadního vzduchu ze stroje na sebe nebo na osoby ve vašem okolí ani na usazený prach, - používejte odsávací zařízení a čističku vzduchu, - pracoviště dobře větrejte a udržujte odsáváním čisté. Zametání nebo ofukování víří prach. - Ochranný oděv vysajte nebo vyperte. Nevyfukujte, nesnažte se oděv vyprášit ani kartáčovat. Viz strana 2. 1 Sklíčidlo kladivového vrtáku 2 Zajištění nástroje 3 Zajištění sklíčidla 4 Rychloupínací sklíčidlo vrtáku * 5 Objímka rychloupínacího sklíčidla vrtáku * 6 Vřeteno 7 Přídavná rukojeť 8 Hloubkový doraz vrtání 9 Blokování 10 Ovládací tlačítko (pro nastavení provozního režimu) 11 Elektronický signalizační ukazatel* 12 Regulační kolečko pro předvolbu otáček * 13 Přepínač směru otáčení 14 Aretační tlačítko 15 Přepínač

• v závislosti na vybavení / není součástí dodávky Před uvedením do provozu zkontrolujte, zda síťové napětí a síťový kmitočet na typovém štítku odpovídají údajům vaší elektrické sítě. Vždy zapněte FI-proudový chránič (RCD) s max. vybavovacím proudem 30 mA.

6.1 Montáž přídavné rukojeti

Z bezpečnostních důvodů používejte vždy přídavnou rukojeť, která je součástí dodávky. Otáčením přídavné rukojeti (7) doleva povolte pojistný kroužek. Přídavnou rukojeť nasaďte na upínací krk nářadí. Nasaďte hloubkový doraz vrtání (8). V závislosti na použití pevně utáhněte přídavnou rukojeť v požadovaném úhlu.

7.1 Přestavení hloubkového dorazu vrtání

Uvolněte přídavnou rukojeť (7). Hloubkový doraz vrtání (8) nastavte na požadovanou hloubku vrtání a opět utáhněte přídavnou rukojeť (7).

Pro zapnutí stroje stiskněte tlačítkový spínač (15). Otáčky lze měnit stisknutím spínačového tlačítka. UHEV 2860-2 Quick: Díky elektronickému pozvolnému rozběhu zrychluje zařízení postupně až na předvolené otáčky. Pro trvalé zapnutí se dá přepínač zaaretovat pomocí aretačního tlačítka (14). Vypnutí se provede opětovným stisknutím přepínače. Při trvalém zapnutí běží nářadí dál, i pokud by došlo k jeho vytržení z ruky. Proto jej vždy držte pevně oběma rukama za příslušné rukojeti, zaujměte bezpečný postoj a soustřeďte se na práci.

7.3 Předvolba otáček (pouze u UHE...)

V závislosti na použití si pomocí regulačního kolečka (12) předem zvolíte optimální počet otáček.

7.4 Zvolit provozní režim

Stiskněte blokování (9) a otočte ovládacím tlačítkem (10). Vrtání s příklepem (nastavte pouze při použití sklíčidla kladivového vrtáku (1)) Sekání (nastavte pouze při použití sklíčidla kladivového vrtáku (1)) Nastavení poloh sekáče V této poloze otočte sekáč do požadované polohy. Poté nastavte režim „sekání“, abyste mohli sekáč zajistit proti zkroucení. Pouze u KHE...: Vrtání (vysoký krouticí moment) Pouze u UHE ...: Vrtání 1. rychlostní stupeň (vysoký krouticí moment) Pouze u UHE ...: Vrtání 2. rychlostní stupeň (vysoký počet otáček) Pokud se používá sekáč, zařízení provozujte pouze v provozním režimu sekání . Při upnutém sekáči zabraňte pohybům páky na zařízení.

6. Uvedení do provozu

7.5 Zvolit směr otáčení

Přepínač směru otáčení (13) ovládejte pouze tehdy, když je motor v klidovém stavu. Zvolte směr otáčení: R = pravotočivý chod (k vrtání, vrtání s příklepem, sekání, zašroubování šroubů) L = levotočivý chod (k vyšroubování šroubů)

7.6 Výměna sklíčidla vrtáku

Při výměně sklíčidla dbejte, aby bylo vřeteno (6) čisté. Vřeteno mírně namažte. (Speciální mazivo: obj. č. 6.31800). Upevňujte pouze dodaná Metabo sklíčidla vrtáku. Odejmutí sklíčidla: Viz strana 2, obr. C. - Blokování sklíčidla (3) otočte ve směru šipky až na doraz (a) a sklíčidlo stáhněte (b). Nasazení sklíčidla: Viz strana 2, obr. D. - Sklíčidlo nasaďte na vřeteno (6) (a). - Blokování sklíčidla (3) otáčejte ve směru šipky (b), dokud nebude možné sklíčidlo úplně nasunout na vřeteno, a pusťte blokování sklíčidla. - Zkontrolujte, zda je sklíčidlo pevně osazené. Upozornění: Abyste zabránili otáčení vřetena při výměně sklíčidla, přepněte ovládací tlačítko (10) do režimu sekání .

7.7 Výměna nástroje - sklíčidlo kladivového

vrtáku Stopku nástroje před nasazením vyčistěte a namažte speciálním tukem (obj. č. 6.31800)! Používejte pouze nástroje SDS-Plus! Zasunutí nástroje: - Nástroj otáčejte a zasouvejte, dokud nezapadne. Nástroj se automaticky zajistí. Odejmutí nástroje: Viz strana 2, obr. A. - Blokování nástroje (2) zatáhněte ve směru šipky dozadu (a) ua nástroj vyjměte (b).

7.8 Výměna nástroje - rychloupínací sklíčidlo

vrtáku (v závislosti na vybavení) Rychloupínací sklíčidlo vrtáku používejte při vrtání bez příklepu do kovu, dřeva atd. a pro šroubování. Upnutí vložného nástroje (viz str. 2, obr. B): Objímkou (5) otáčejte ve směru „OTEVŘENÉ, UVOLNĚNÍ“ (a). Nástroj vložte pokud možno co nejhlouběji (b) a otáčejte objímkou v protisměru, dokud nepřekonáte citelný mechanický odpor (c). Pozor! Nástroj ještě není upnutý! Pokračujte v pevném otáčení (přitom musí být slyšet „kliknutí“), až to dál nepůjde - teprve poté je nástroj bezpečně upnutý. Upozornění: Cvakání, které se může případně ozývat po otevření sklíčidla (v závislosti na funkci), se vypne otočením objímky v opačném směru. V případě měkké stopky nástroje je případně nutné po krátké době vrtání nástroj dotáhnout. Vřeteno (6) udržujte vždy čisté a mírně namazané. (speciální tuk: obj. č. 6.31800) Vyčistit rychloupínací (4) sklíčidlo vrtáku: Po delším používání podržte sklíčidlo vrtáku otvorem kolmo dolů a několikrát ho zcela otevřete a zavřete. Nahromaděný prach vypadá z otvoru. Doporučujeme pravidelně používat čisticí sprej na upínací čelisti a otvory upínacích čelistí. Větrací štěrbiny: Větrací štěrbiny zařízení občas vyčistěte. Není-li možné spínačové tlačítko (15) stisknout dovnitř, zkontrolujte, zda je přepínač směru otáčení (13) zcela v poloze R nebo L. Elektronický signalizační ukazatel (11): - Rychlé blikání - ochrana před opětovným spuštěním Při obnovení napájení po výpadku elektrického proudu se stále ještě zapnuté zařízení z bezpečnostních důvodů samo znovu nespustí. Pro další provoz zařízení opět vypněte a zapněte.

Používejte pouze originální příslušenství Metabo. Používejte pouze příslušenství, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze. Příslušenství pevně upevněte. Pokud se zařízení používá s držákem: Zařízení pevně upevněte. Ztráta kontroly nad nářadím může způsobit poranění. Kompletní nabídku příslušenství najdete na www.metabo.com nebo v katalogu. Opravy elektrického nářadí smí provádět pouze kvalifikovaný elektrikář! S elektrickým nářadím Metabo vyžadujícím opravu se prosím obraťte na vaše zastoupení Metabo. Adresy viz. www.metabo.cz. Seznamy náhradních dílů si můžete stáhnout na adrese www.metabo.cz. Řiďte se národními předpisy k ekologické likvidaci a recyklaci vysloužilého nářadí, obalů a příslušenství. Obalové materiály se musí likvidovat podle jejich označení v souladu s obecnými směrnicemi. Další informace najdete na www.metabo.com v části Servis. Jen pro země EU: Elektrické nářadí nevyhazujte do domácího odpadu! Podle evropské směrnice 2012/19/EU

9. Odstranění poruchy

12. Ochrana životního prostředíČESKY cs

o odpadních elektrických a elektronických zařízeních a dle odpovídající legislativy příslušné země musí být staré elektrické nářadí shromažďováno odděleně a odevzdáno k ekologické recyklaci.

Vysvětlivky k údajům na straně 3. Změny na základě technického pokroku vyhrazeny.

max = maximální průměr vrtání

max = maximální počet příklepů W = energie jednotlivého příklepu S = výkon příklepu b = rozsah upínání upínacího sklíčidla vrtáku m = hmotnost bez síťového kabelu D = průměr upínacího krku Naměřené hodnoty dle EN 60745. Nářadí třídy ochrany II ~ střídavý proud U uvedených technických údajů je nutno počítat s odpovídajícími tolerancemi (dle příslušných platných norem). Emisní hodnoty Tyto hodnoty umožňují odhadnout emise elektrické nářadí a porovnat různá elektrické nářadí. V závislosti na podmínkách použití, stavu elektrického nářadí nebo vložených nástrojů může být skutečné zatížení vyšší nebo nižší. Při odhadování zohledněte přestávky v práci a fáze nižšího zatížení. Na základě náležitě přizpůsobených odhadnutých hodnot stanovte ochranná opatření pro uživatele, např. organizační opatření. Celková hodnota vibrací (součet vektorů ve třech směrech) zjištěná podle EN 60745:

h, HD = hodnota emise vibrací (vrtání s příklepem do betonu)

h, Cheq = emisní hodnota vibrací (sekání)

h, D = hodnota emise vibrací (vrtání do kovu)

h,HD/Cheq/D = faktor nejistoty (vibrace) Typická hladina hluku A

= nejistota měření Hladina hluku může při práci překročit 80 dB(A). Používejte ochranu sluchu!
