Technische Merkmale	METABO UHEV 28602 Quick Schlagbohrmaschine, Leistung 800 W, Leerlaufdrehzahl 0-1.100 U/min, maximales Drehmoment 30 Nm.
Bohrfuttertyp	13 mm Schnellspannbohrfutter.
Funktionen	Schlagfunktion, Geschwindigkeitsregelung, Sicherheitsschalter.
Anwendung	Ideal zum Bohren in Holz, Metall und Leichtbeton.
Wartung	Regelmäßige Reinigung, Überprüfung der Kohlebürsten und Schmierung der beweglichen Teile.
Sicherheit	Überlastschutz, Benutzerschutz mit Sicherheitsschalter.
Allgemeine Informationen	Gewicht 2,2 kg, kompakte Abmessungen, 3 Jahre Garantie.

Häufig gestellte Fragen - UHEV 28602 Quick METABO

Wie wechselt man den Bohrer bei der METABO UHEV 28602 Quick Bohrmaschine?

Um den Bohrer zu wechseln, stellen Sie sicher, dass die Bohrmaschine ausgeschaltet und vom Netz getrennt ist. Drücken Sie die Entriegelungstaste des Bohrfutters und drehen Sie das Bohrfutter gegen den Uhrzeigersinn, um es zu lösen. Entfernen Sie den abgenutzten Bohrer und setzen Sie einen neuen ein. Ziehen Sie das Bohrfutter durch Drehen im Uhrzeigersinn fest.

Warum funktioniert meine Bohrmaschine nicht?

Überprüfen Sie, ob die Bohrmaschine richtig angeschlossen ist und ob der Schalter auf "ON" steht. Stellen Sie außerdem sicher, dass der Akku geladen ist, wenn Sie ein kabelloses Modell verwenden. Wenn das Problem weiterhin besteht, könnte ein technisches Problem vorliegen, das professionelle Hilfe erfordert.

Wie stelle ich die Geschwindigkeit bei der METABO UHEV 28602 Quick ein?

Die Geschwindigkeit kann mit dem Abzug der Bohrmaschine eingestellt werden. Je stärker Sie den Abzug drücken, desto höher ist die Geschwindigkeit. Für feinere Arbeiten beginnen Sie langsam und erhöhen die Geschwindigkeit allmählich.

Welche Bohrertypen kann ich mit der METABO UHEV 28602 Quick verwenden?

Sie können Schnellarbeitsstahlbohrer, Hartmetallbohrer oder spezielle Bohrer für Beton verwenden, je nach Oberfläche, die gebohrt werden soll. Stellen Sie sicher, dass der Bohrerdurchmesser zum Bohrfutter der Bohrmaschine passt.

Wie reinige und warte ich meine METABO UHEV 28602 Quick Bohrmaschine?

Trennen Sie die Bohrmaschine vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch, um Staub und Schmutz zu entfernen. Vermeiden Sie die Verwendung von Lösungsmitteln oder aggressiven Chemikalien. Überprüfen Sie regelmäßig das Bohrfutter und die beweglichen Teile, um sicherzustellen, dass sie sauber und in gutem Zustand sind.

Was soll ich tun, wenn die Bohrmaschine während des Gebrauchs überhitzt?

Wenn die Bohrmaschine heiß wird, stoppen Sie die Verwendung sofort und lassen Sie sie abkühlen. Überprüfen Sie, ob Sie keinen übermäßigen Druck ausüben und den richtigen Bohrer für das Material verwenden. Wenn die Überhitzung anhält, sollte das Werkzeug von einem Fachmann überprüft werden.

BEDIENUNGSANLEITUNG UHEV 28602 Quick METABO

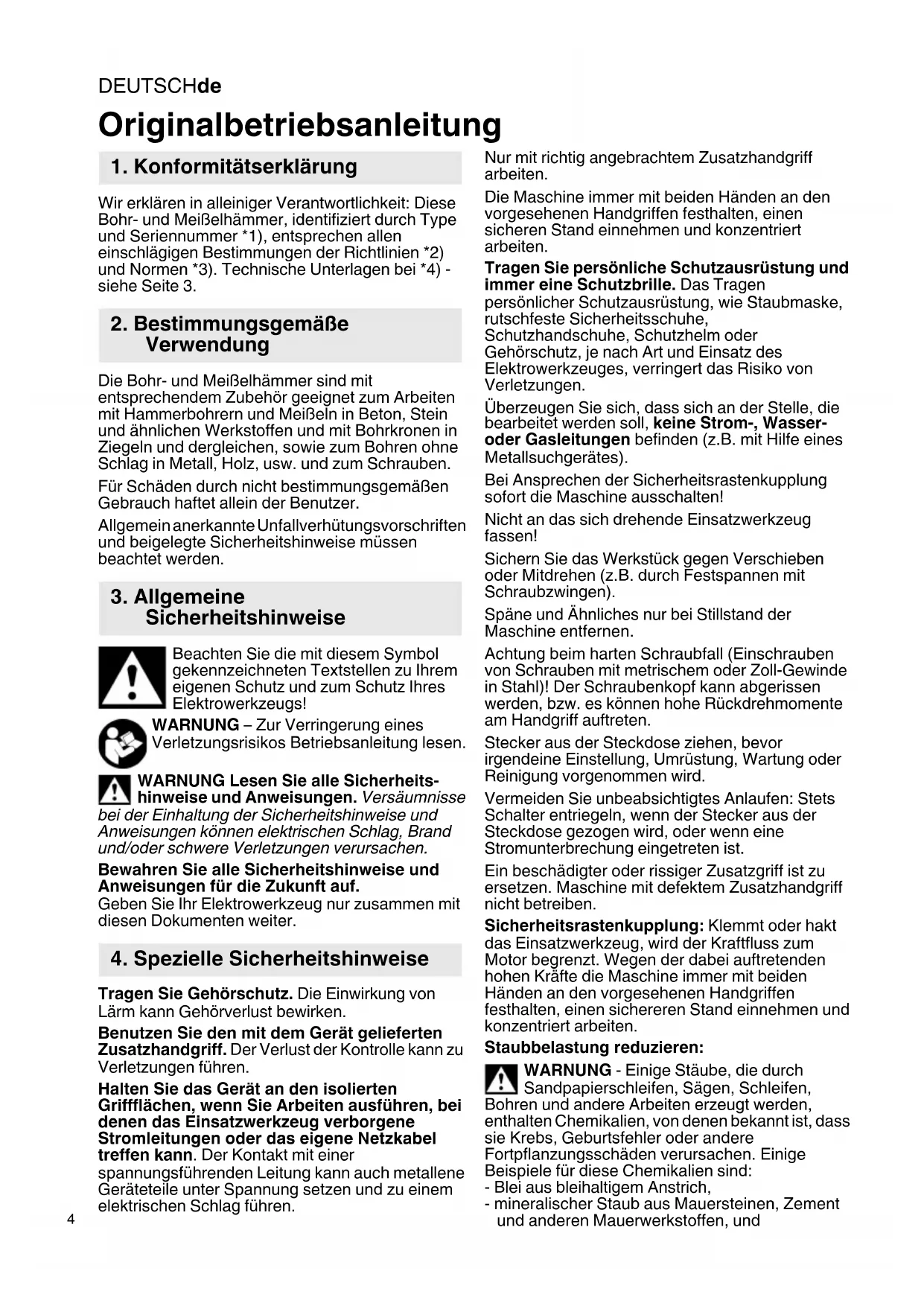

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit: Diese Bohr- und Meißelhammer, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlädigen Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Bohr- und Meißelhammer sind mit entspruchendem Zubehör geeignet zum Arbeiten mit Hammerbohrern und Meißeln in Beton, Stein und ähnlichen Werkstoffen und mit Bohrkronen in Ziegeln und dergleichen, sowie zum Bohren ohne Schlag in Metall, Holz, usw. und zum Schrauben.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit thisem Symbol gekennzeichneten Textstellen zu ihrem eigenen Schutz und zum Schutz Ihrches Elektrowerkzeugs!

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Tragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.

Benutzen Sie den mit dem Gerät gefelieferten Zusatzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Nur mit richtig angebrachten Zusammenhang griff arbeiten.

Die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen

personlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhandschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser-oder Gasleitungen befinden (z.B. mit Hilfe eines Metalsuchgerätes).

Bei Ansprechen der Sicherheitsrastenkupplung soit die Maschine ausschalten!

Nicht an das sich drehende Einsatzwerkzeug fassen!

Sichern Sie das Werkstück gegen Verschieben oder Mitdrehen (z.B. durch Festspannen mit Schraubzwingen).

Späne und Ähnliches nur bei Stillstand der Maschine entfern.

Achtung beim harten Schraubfall (Einschrauben von Schrauben mit metrischem oder Zoll-Gewinde in Stahl)! Der Schraubenkopf kann abgerissen werden, bzw. es konnen hohe Rückdrehmome am Handgriff auftreten.

Stecker aus der Steckdoseziehen, bevor irgendene Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Vermeiden Sie unbeabsichtigtes Anlaufen: Stets Schalter entriegeln, wenn der Stecker aus der Steckdose gezogen wird, oder wenn eine Stromunterbrechung eingetreten ist.

Ein beschädigter oder rissiger Zusatzgriff ist zu ersetzen. Maschine mit defektem Zusatzhandgriff nicht betreiben.

Sicherheitsrastenkupplung: Klemmt oder hakt das Einsatzwerkzeug, wird der Kraftfluss zum Motor begrenzt. Wegen der darauf auftretenden hohen Kräfte die Maschine immer mit beiden Handen an den vorgesehenen Handgriffen festhalten, einen sichereren Stand einnehmen und konzentriert arbeiten.

Staubbelastung reduzieren:

WARNING - Einige Stäube, die durch Sandpapierschleifen, Sagen, Schleifen,

Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bereits naktist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind:

• Blei aus bleihaltigem Anstrich,

• mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und

• Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführten. Um ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belufteten Bereich und arbeiten Sie mit zugelassener Schutzausrücktung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden.

Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen-oder Buchenstaub), Metalle, Asbest. Weitere betrachte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen.

Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung.

Verringern Sie die Staubbelastung indem Sie:

• die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Höhe befindliche Personen oder auf abgelagerten Staub halten,
• eine Absauganlage und/oder einen Luftreiniger einsetzen,
• den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
• Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

5. Überblick

SieheSeite2.

1 Hammerbohrfutter
2 Werkzeugverriegelung
3 Futterverriegelung
4 Schnellspann-Bohrfutter
5 Hülse Schnellspann-Bohrfutter
6 Spindel
7 Zusatzhandgriff
8 Bohrttiefenanschlag
9 Spere
10 Schaltknopf (zum Einstellen der Betriebsart)
11 Elektronik-Signal-Anzeige *
12 Stellrad zur Drehzahlvorwahl *
13 Drehrichtungsumschalter
14 Feststellknopf
15 Schalterdrucker

• ausstattungsabhängig / nicht im Lieferumfang

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.
Schalten sie immer einen Fl-Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor.

6.1 Montage des Zusatzhandgriffes

Aus Sicherheitsgründen stets den mitgelieferten Zusatzhandgriff verwenden.

Klemmring durch Linksdrehen des
Zusatzhandgriffs (7) öffnen. Zusammenhang griff auf
Spannhals der Maschine aufschieben.
Bohrtiefenanschlag (8) einschieben.
Zusatzhandgriff je nach Anwendung im gewünschten Winkel kräftig festziehen.

7. Benutzung

7.1 Verstellen des Bohrtiefenanschlags

Zusatzhandgriff (7) loseN. Bohrtiefenanschlag (8) auf die gewünschte Bohrtiefe einstellen und Zusatzhandgriff (7) wieder festziehen.

7.2 Ein-/Ausschalten

Zum Einsatz der Maschine Schalterdrücker (15) drücken.

Die Drehzahl kann am Schalterdrücker verändert werden.

UHEV 2860-2 Quick:

Durch den elektronischen Santhanlauf beschleunigt die Maschine kontinuierlich bis zur vorgewählten Drehzahl.

Für Dauereinschaltung kann der Schalterdrücker mit dem Feststellknopf (14) arretiert werden. Zum Ausschalten Schalterdrücker erneut drucken.

Bei Dauereinschaltung lauft die Maschine weiter, wenn sie aus der Hand gerissen wird. Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

7.3 Drehzahl vorwahlen (nur bei UHE...)

Je nach Anwendung die optimale Drehzahl am Stellrad (12) vorwahlen.

7.4 Betriebsart wahlen

Sperre (9) eindrücken und Schaltknopf (10) verdrehen.

Hammerbohren

(nur bei Verwendung des

Hammerbohrfutters (1) einstellen)

MeiBeln

(nur bei Verwendung des

Hammerbohrfutters (1) einstellen)

DEUTSCHde

MeiBelposition einstellen

Verdrehen Sie in dieser Stellung den MeiBel in die gewünschte Position. Danach "MeiBeln" einstellen um den MeiBel verdrehsicher zu arretieren.

Nur bei KHE...

Bohren

(hohes Drehmoment)

Nur bei UHE ..

Bohren 1. Gang

(hohes Drehmoment)

Nur bei UHE ..

Bohren 2. Gang (hohe Drehzahl)

Bei eingesetztem MeiBel die Maschine ausschlieBlich in Betriebsart MeiBeln betreiben.

Hebelbewegungen an der Maschine mit eingespanntem MeiBel vermeiden.

7.5 Drehrichtung wahlen

Drehrichtungsumschafter (13) nur bei Stillstand des Motors betätigten.

Drehrichtung wahlen:

R = Rechtslauf (zum Bohren, Hammerbohren, MeiBeln, Schrauben eindrehen)

L = L i n k s l a u f (z u m S c

7.6 Bohrfutter wechseln

Beim Futterwechsel auf eine saubere Spindel (6) achten. Die Spindel etwas einfetten.

(Spezialfett: Best.-Nr. 6.31800).

Nur die mitgelieferten Metabo-Bohrfutter anbringen.

Futter abnehmen:

SieheSeite2,Abb.C.

• Futterverriegelung (3) in Pfeilrichtung bis Anschlag verdrehen (a) und Futter abziehen (b).

Futter aufsetzen:

Siehe Seite 2, Abb. D.

• Futter auf Spindel (6) aufsetzen (a).
• Futterverriegelung (3) in Pfeilrichtung verdrehen (b) bis Futter vollständig auf Spindel aufgeschoben werden kann und Futterverriegelung loslassen.
• Prufen ob das Futter festsitzt.

Hinweis: Um ein Mittrehen der Spindel beim Futterwechsel zu vermeiden, den Schaltknopf (10) auf MeiBeln stellen.

7.7 Werkzeugwechsel Hammerbohrfutter

Werkzeugsgeschäft vor dem Einsetzen reinigen und mit Spezialfett einfetten (Best.-Nr.

6.31800)! Nur SDS-Plus Werkzeuge einsetzen!

Werkzeug einstecken:

• Werkzeug drehen und bis zum Einrasten einstecken. Das Werkzeug wird automatisch verriegelt.

Werkzeug entnehmen:

Siehe Seite 2, Abb. A.

• Werkzeugverriegelung (2) in Pfeilrichtung nach hintenziehen (a) und Werkzeug entnahmen (b).

7.8 Werkzeugwechsel Schnellspann-Bohrfutter (ausstattungsabhängig)

Verwenden Sie das Schnellspannbohrfutter beim Bohren ohne Schlag in Metall, Holz usw. und zum Schrauben.

Einsatzwerkzeug spannen (siehe S.2, Abb. B): Hülse (5) in Richtung "AUF, RELEASE" drehen (a). Werkzeug so tief wie möglich einsetzen (b) und Hülse in die entgegengesetzte Richtung drehen, bis der spürbare mechanische Widerstand überwunden ist (c). Achtung! Werkzeug ist jetzt noch nicht gespannt!

Solange kräftig weiterdrehen (dabei muss es "klichen"), bis kein Weiterdrehen mehr möglich ist - erst jetzt ist das Werkzeug sicher gespannt.

Hinweise: Das nach dem Öffnen des Futters eventuell hörbare Ratschen (funktionsbedingt) wird durch das Gegendrehen der Hülse ausgeschaltet. Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden.

8. Wartung, Reinigung h r auben herausdrenen)

Spindel (6) immer sauber halten und etwas einfetten. (Spezialfett: Best.-Nr. 6.31800)

Schnellspannbohrfutter (4) reinigen:

Nach längerem Gebrauch das Bohrfutter mit der Öffnung senkrecht nach unter halten und mehrmals ganz öffnen und schlieben. Der angesammelte Staub fällt aus der Öffnung. Die regelmäßige Anwendung von Reinigungsspray an den Spannbanken und Spannbankenöffnungen wird empfohlen.

Luftungsschlitze:

Die Luftrungsschlitze der Maschine gelegentlich reinigen.

9. Störungsbeseitigung

Sollte sich der Schalterdrücker (15) nicht eindrücken lessen, überprüfen, ob der Drehrrichtungsumschafter (13) vollständig auf Position R oder L stehen.

Elektronik-Signal-Anzeige (11):

• Schnelles Blinken - Wiederanlaufschutz Bei Spannungswiederkehr nach Netzausfall lauft die noch eingeschaltete Maschine aus Sicherheitsgründen nicht wieder von alleine an. Für den weiteren Betrieb die Maschine aus- und wieder einschalten.

10. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Zubehör sichere anbringen. Wird die Maschine in einem Halter betrieben: Die Maschine sichere befestigen. Der Verlust der Kontrolle kann zu Verletzungen führen.

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

11. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführten!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre Metabovertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

12. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU

über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

13. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

P1 = Nennaufnahme

P2 = Abgabeleistung

n1 = Leerlaufdrehzahl

n2 = Lastrehzahl

_max = maximaler Bohrdurchmesser

s_ = maximale Schlagzahl

W = Einzelschlagenergie

S = Schlagleistung

b = Bohrfutterspannbereich

m = Gewicht ohne Netzkabel

D = Spannhalsdurchmesser

Messwerte ermittelt gemäß EN 60745.

Maschine der Schutzklasse II

Wechselstrom

Die angegebenen technischen Daten sind toleranzbehafet (entsprechend den jeweils gultigen Standards).

Emissionswerte

These Werte erfolgslich die Abschätzung.

der Emissionen des Elektrowerkzeugs und den

Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung hoher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasengeringer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: a_h,HD = Schwingungsemissionswert (Hammerbohren in Beton)

a_h, Cheq = Schwingungsemissionswert (MeiBeln) a_h, D = Schwingungsemissionswert (Bohren in Metall)

K_h,HD / Cheq / D = Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

LpA = Schalldruckpegel

L_WA^ = Sch allleistungspegel

K_pA, K_WA = Unsicherheit

Beim Arbeiten kann der Gerauschpegel 80 dB(A) überschreiben.

Gehorschutzragen!
