SSW 18 LT 300 BL - Vrtačka METABO - Bezplatný návod k obsluze

Typ produktu	Bezdrátová příklepová vrtačka-šroubovák
Značka	Metabo
Model	SSW 18 LT 300 BL
Jmenovité napětí	18 V
Typ baterie	Li-Ion (Metabo / CAS)
Doporučená kapacita baterie	2,0 - 10,0 Ah
Otáčky naprázdno (1. / 2. rychlost)	0 - 400 / 0 - 1600 ot/min
Max. krouticí moment (měkký/tvrdý)	35 / 50 Nm
Max. kapacita vrtání (dřevo/ocel)	50 / 13 mm
Sklíčidlo	Automatické sklíčidlo 13 mm
Počet poloh momentu	21 + vrtání + příklep
Brzda motoru	Ano
LED osvětlení	Ano
Elektronická regulace otáček	Ano
Přepínač směru otáčení	Ano
Hmotnost (bez baterie)	1,3 kg
Rozměry (D x Š x V)	195 x 78 x 205 mm
Třída ochrany	II (dvojitá izolace)
Údržba a čištění	Čistěte suchým hadříkem; nepoužívejte abrazivní čisticí prostředky. Udržujte ventilační štěrbiny volné.
Bezpečnost	Brzda motoru, ochrana proti přetížení, zastavení při zablokování
Náhradní díly a opravitelnost	Kontaktujte servis Metabo nebo autorizované servisní středisko; sklíčidlo, uhlíky, spínač jsou k dispozici
Obecné informace	Zařízení třídy ochrany II; použití v interiéru; teplota nabíjení 0-40°C

Často kladené otázky - SSW 18 LT 300 BL METABO

Jaký typ baterie použít s Metabo SSW 18 LT 300 BL?

Používejte Li-Ion baterie Metabo nebo CAS (Cordless Alliance System) o napětí 18 V a kapacitě 2,0 až 10,0 Ah.

Jak nastavit utahovací moment?

Otáčejte nastavovacím kroužkem umístěným za sklíčidlem. 21 poloh umožňuje přizpůsobit moment od 1 (minimum) do 21 (maximum). Další polohy jsou pro vrtání a příklep.

Jak vyměnit sklíčidlo?

Sklíčidlo je automatické. Pro jeho demontáž otevřete čelisti, vložte imbusový klíč 6 mm (není součástí) do otvoru v tyči, poté otočte vnitřní šroub ve směru hodinových ručiček (pro uvolnění). Poté sklíčidlo ručně odšroubujte. Při montáži postupujte opačně.

Jak používat funkci příklepu?

Otáčejte nastavovacím kroužkem na symbol kladiva (poloha příklep). Tato funkce je určena pro vrtání do cihel, betonu nebo kamene.

Co dělat, když se vrtačka náhle zastaví?

Je to normální: brzda motoru a zastavení při zablokování chrání zařízení a uživatele. Uvolněte spoušť a vyjměte baterii. Zkontrolujte, zda není příslušenství zaseknuté v materiálu.

Jak čistit vrtačku?

Pravidelně odstraňujte prach z ventilačních štěrbin měkkým štětcem. Čistěte kryt mírně navlhčeným hadříkem. Nikdy nepoužívejte rozpouštědla nebo abrazivní prostředky.

Je možné používat vrtačku s NiCd baterií?

Ne, tato vrtačka je určena pouze pro Li-Ion baterie 18 V. Použití NiCd baterií by mohlo zařízení poškodit.

Jaký je maximální průměr vrtání do oceli?

Maximální průměr vrtání do oceli je 13 mm. Do dřeva může dosáhnout 50 mm s vhodným vrtákem.

Jak zjistit, zda je baterie nabitá?

Na baterii stiskněte tlačítko indikátoru nabití. LED diody zobrazí stav nabití (zelená = nabito, oranžová = poloviční nabití, červená = slabé). Při nabíjení vhodnou nabíječkou Metabo indikuje kontrolka nabíječky průběh.

Kde sehnat náhradní díly?

Kontaktujte poprodejní servis Metabo nebo autorizované servisní středisko. Běžné díly jako sklíčidlo, uhlíky nebo spínač jsou k dispozici. Adresy najdete na www.metabo.com.

NÁVOD K OBSLUZE SSW 18 LT 300 BL METABO

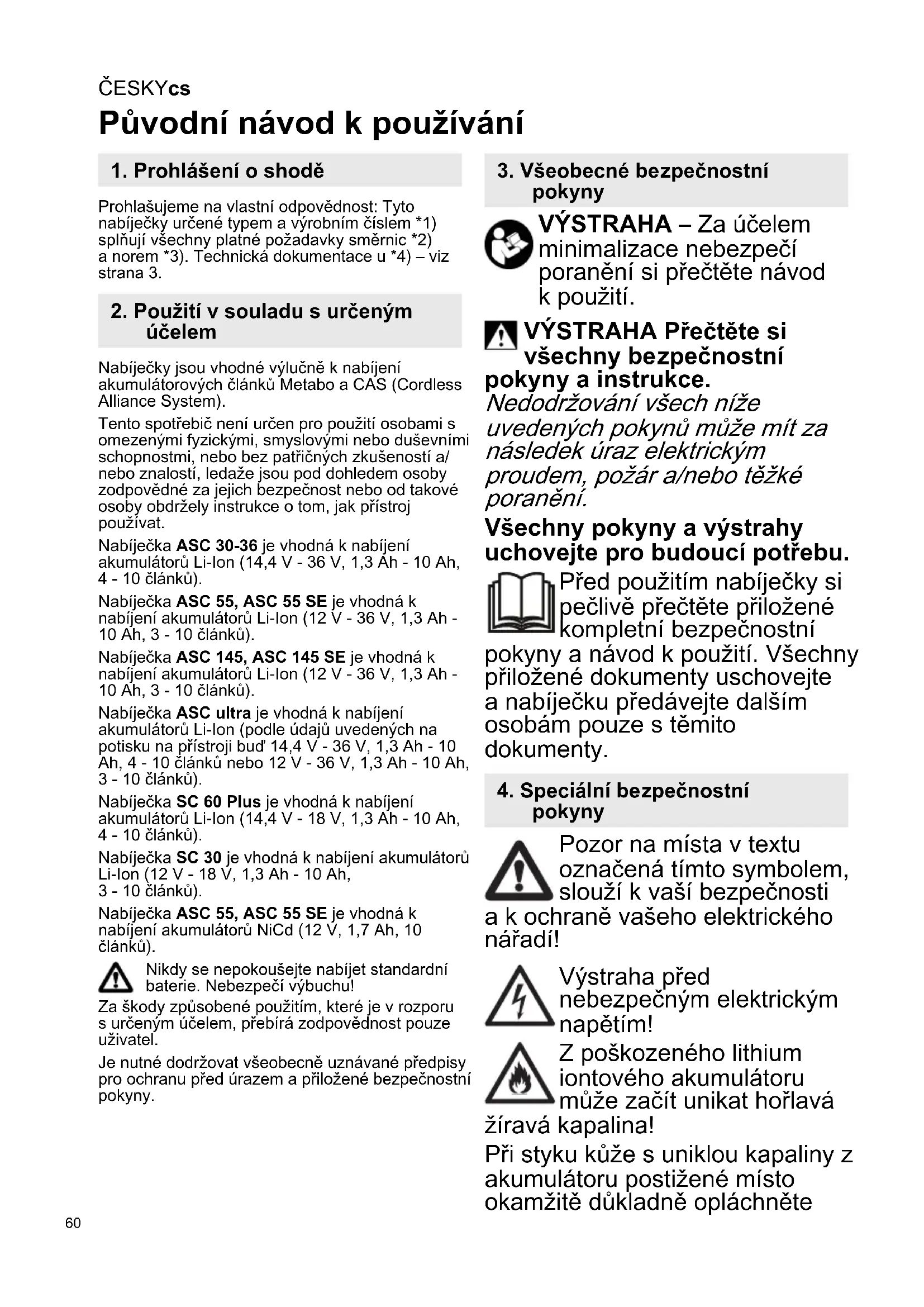

Püvodní námod k používání

1. Prohlášení o shodě

Prohlasujeme na vlastni odpovednost: Tyto nabijecka urcené typem a vyrobnim cislem *1) splnju vsechny platné požadavky smernic *2) a norem *3). Technická dokumentace u *4)-viz strana 3.

2. Použití v souladu s určeným učelem

Nabiječky jsou vchodné výlucné k nabijeni akumulátorovych clanku Metabo a CAS (Cordless Alliance System).

Tento spotbrebi neni urcen pro pouziti osobami s omezenymi fyzickymi, smyslovymi nebo duševnimi schopnostmi, nebo bez patrčnych zkušeností a/ nebo znalosti, ledaže jsou pod dohledem osoby zodpovedné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak pristroj použivat.

Nabijecka ASC 30-36 je vhodná k nabijeni akumulátoru Li-Ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 clanku).

Nabijecka ASC 55, ASC 55 SE je vchodná k nabijeni akumulátoru Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clankú).

Nabijecka ASC 145, ASC 145 SE je vhodná k nabijeni akumulátoru Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabíječka ASC ultra je vchodná k nabíjení akumulátorů Li-lon (podle udajů uvedenych na potisku na pristroji bud' 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 clánku nebo 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clánku).

Nabijecka SC 60 Plus je vchodná k nabijeni akumulátoru Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 clanku).

Nabijecka SC 30 je vhodná k nabijeni akumulátoru Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabiječka ASC 55, ASC 55 SE je vchodná k nabijeni akumulátoru NiCd (12 V, 1,7 Ah, 10 clánkú).

Nikdy se nepokoušejte nabijet standardní baterie. Nebezpečí vybuchu!

Za skody zpusobené pouzitim, které je v Rozporu s urcenym ucelem, prebirá zodpovédnost pouze uživatel.

Je nutné dodržovat vseobecne uznávané predpisy pro ochranu préd urazem a prilozené bezpečnostníPokyny.

3. Vseobecné bezpečnostníPokyny

VYSTRAHA - Za učelem minimalizace nebezpeci poraněné si prěctěte námod k použití.

VYSTRAHA Prctete si vsechny bezpecnostni poukny a instrukce.

Nedodržovani vsech nizé
uvedenychPokynu muze mit za
nasledek uraz elektrickym
proudem, požár a/nebo težké
poraněni.

Vsechny pouny a vystrahy uchovejte pro budouci potrebu.

Před použitím nabíječky si pečlivě prěctěte priložené kompletní bezpečnostní v a námod k použití. Všechnyné dokumenty uschovejte Čěku prědávejte dalsím m pouze s temito enty.

4. Speciálné bezpečnostníPokyny

Pozor na mista v textu označena tímo symbolem, slouží k vaší bezpečnosti

a k ochraně vašeho elektrického nářadi!

Výstraha préd
nebezpečnám elektrickým
napětím!

Z poskozeného lithium iontoveho akumulátoru muže začitunikat hořlavá

žíravá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené masto okamžitě dūkladné opláchněte

vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte Čistouvodou a neprodleně vyhledejte lékarské ošetřeni!

Plné nabity akumulátor znovu nenabíjejte!

K použití pouze v interiéru.

Chrahte nabiječku préd vlhkosti!

Děti by měly být pod dozorem, aby si nehrály s prístrojem.

Udržujte deti v dostatečné vzdálenosti od nabíječky nebo pracovního prostoru!

Uchovávejte nabíječku mimo dosah děti!

V pripadé koure nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!

Nevkládejte prědměty do ventilacnich otvorů nabíječky -nebezpeci urazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumúlátry!

V prostorech se zvyšeným
výskytem kovového prachu
nenabíjejte Žádné akumúlátory
pomoci nabíječek AIR COOLED.

5. Přehled

Viz. strana 2. Obrázky jsou priklady pro věchný pristroje.

1 Akumulátor (není soucásti baleni)
2 zasuvny slot
3 kontrolka napajeni
4 výstrážná kontrlka

6. Uvedeni do provozu

Pred uvedenim do provozu zkontrolujte, zda sit'ové napétia sit'ovy kmitočet na typovem stitku odpovidaji udajum vaši elektrické site.

Zařazení, jak je toto, ktera generuju
stejnosmerny proud, mohou ovlivnovat jegnoduché proudové chraniče. Použijte proto typ F nebo lepsí, s vypinacim proudem max. 30 mA.
Pred uvedenim nabiječky do provozu se ujistěte, ze ventilacni otvory jsou volné. Minímalní vzdálenost od jiních predmětů min. 5 cm!

6.1 Autotest

Zapojte sit'ovou zastrchu.

Výstrážná kontrolka (4) a kontrolka napajeni (3) se postupné Rozsvítí asi na 1 sekundu, zabudovaný ventilátor se na cca 5 sekund rozběhne.

7. Použití

Poznámka: Pro zobrazení stavu nabitú u akumulátoru Li-ion nejprve akumulátor vyjměte z nabíječky a poté stisknéte príslušné tlacítko na akumulátoru.

7.2 Udržovací nabijeni

Je-li nabijeni ukončeno, nabiječka se automatický prěpne do režimu udržovaciho nabijeni.

Akumulator muze zustat v nabijece a bude tak vzdy pripraven k pouziti.

Kontrolka napajeni (3) trvale sviti.

8. Porucha

8.1 Výstrázná kontrolka (4) trvale sviti

Akumulator se nenabiji. Priliš vysoká / priliš nizká teplota. Pokud je teplota akumulatoru v Rozmezi 0^ až 50^ , automaticky se spustí proces nabijeni.

8.2 Výstražná kontrlka (4) blíká

• Akumulátor je vadny. Akumulátor ihned vyjměte z nabíječky.

CESKYcs

• Akumulátor není správně nasazen do nabijecího slotu (2). Viz kapitolu 7.1.

9. Opravy

Opravu nabiječky smí provadět pouze kvalifikovany elektrikár!

Je-li sit'ovy privod tohoto pristroje poskozen, musi byt vymenen vyrobcem nebo jeho zakaznickym servisem ci podobne kvalifikovanou osobou, aby nedoslo k ohrozeni.

S nabíječkou Metabo vyžadujíci opravu se prosím obrat'te na vase zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana Životniho prostředí

Ridte se národními predpisy k ekologické likvidaci a recyklaci vyslouzilého náradi, obalu a prisluşenstvi.

Jen pro zeme EU: Elektrické náradí nevyhazujte do domácho opadu! Podle evropské směrnice 2012/19/EU o opadnich elektric-

kych a elektronickych zařizenich a dre opovidajici legislativy prislušné zeme musi byt stare elektrické naradi shromazd'ovano oddělené a odevzdánok ekologické recyklaci.

11. Technické udaje

Viz. strana 3.

U = napét'ové rozsahy akumulátoru

1) V závislosti na zbývajíci kapacite a teplote akumulátoru se skutečná doba nabíjení muže od těchto udajú lišit.

Doporucená okolní teplota prí nabíjení je 0 °C až 40 °C.

Změny na základě technickéhoPokroku vyhrazeny.

Pristroj tridy ochrany II

\~ Stridavy proud
