Produkttype	Trådløs slagboremaskin
Merke	Metabo
Modell	SSW 18 LT 300 BL
Nominell spenning	18 V
Batteritype	Li-Ion (Metabo / CAS)
Anbefalt batterikapasitet	2,0 - 10,0 Ah
Tomgangshastighet (1. / 2. gir)	0 - 400 / 0 - 1600 o/min
Maks dreiemoment (myk/hard)	35 / 50 Nm
Maks borekapasitet (tre / stål)	50 / 13 mm
Chuck	Automatisk chuck 13 mm
Antall dreiemomentposisjoner	21 + boring + slag
Motorbrems	Ja
LED-lys	Ja
Elektronisk hastighetsregulator	Ja
Rotasjonsretningsbryter	Ja
Vekt (uten batteri)	1,3 kg
Mål (L x B x H)	195 x 78 x 205 mm
Beskyttelsesklasse	II (dobbel isolasjon)
Vedlikehold og rengjøring	Rengjør med en tørr klut; ikke bruk slipende rengjøringsmidler. Hold ventilasjonssporene rene.
Sikkerhet	Motorbrems, overbelastningsbeskyttelse, stopp ved blokkering
Reservedeler og reparerbarhet	Kontakt Metabo kundeservice eller et autorisert servicesenter; chuck, kullbørster, bryter tilgjengelig
Generell informasjon	Apparat i beskyttelsesklasse II; innendørs bruk; ladetemperatur 0-40°C

Ofte stilte spørsmål - SSW 18 LT 300 BL METABO

Hvilken type batteri skal brukes med Metabo SSW 18 LT 300 BL?

Bruk Li-Ion-batterier fra Metabo eller CAS (Cordless Alliance System) på 18 V, med kapasitet på 2,0 til 10,0 Ah.

Hvordan stiller jeg inn tiltrekkingsmomentet?

Drei på justeringsringen bak chucken. De 21 posisjonene lar deg tilpasse momentet fra 1 (minimum) til 21 (maksimum). De ekstra posisjonene er for boring og slag.

Hvordan bytter jeg chucken?

Chucken er en automatisk chuck. For å fjerne den, åpne kjevene, sett inn en 6 mm unbrakonøkkel (ikke inkludert) i hullet på akselen, og drei den innvendige skruen med klokken (for å løsne). Skru deretter av chucken for hånd. For å montere den igjen, gjør det motsatte.

Hvordan bruker jeg slagfunksjonen?

Drei justeringsringen til hammer-symbolet (slagposisjon). Denne funksjonen er beregnet for boring i murstein, betong eller stein.

Hva gjør jeg hvis boremaskinen stopper plutselig?

Dette er normalt: motorbremsen og stopp ved blokkering beskytter apparatet og brukeren. Slipp avtrekkeren og ta ut batteriet. Kontroller at tilbehøret ikke er fastklemt i materialet.

Hvordan rengjør jeg boremaskinen?

Støvsug eller børst ventilasjonssporene regelmessig med en myk børste. Rengjør huset med en lett fuktig klut. Bruk aldri løsemidler eller slipende rengjøringsmidler.

Kan jeg bruke boremaskinen med et NiCd-batteri?

Nei, denne boremaskinen er kun designet for Li-Ion-batterier på 18 V. Bruk av NiCd-batterier kan skade apparatet.

Hva er maksimal borediameter i stål?

Maksimal borediameter i stål er 13 mm. I tre kan den nå 50 mm med en egnet drill.

Hvordan vet jeg om batteriet er ladet?

På batteriet trykker du på ladestatusknappen. LED-ene viser ladetilstanden (grønn = fulladet, oransje = halvladet, rød = lavt). Under lading med riktig Metabo-lader viser laderens indikator fremdriften.

Hvor finner jeg reservedeler?

Kontakt Metabo kundeservice eller et autorisert servicesenter. Vanlige deler som chuck, kullbørster eller bryter er tilgjengelige. Se www.metabo.com for adresser.

BRUKSANVISNING SSW 18 LT 300 BL METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

7.1 Laddning av batteripaket

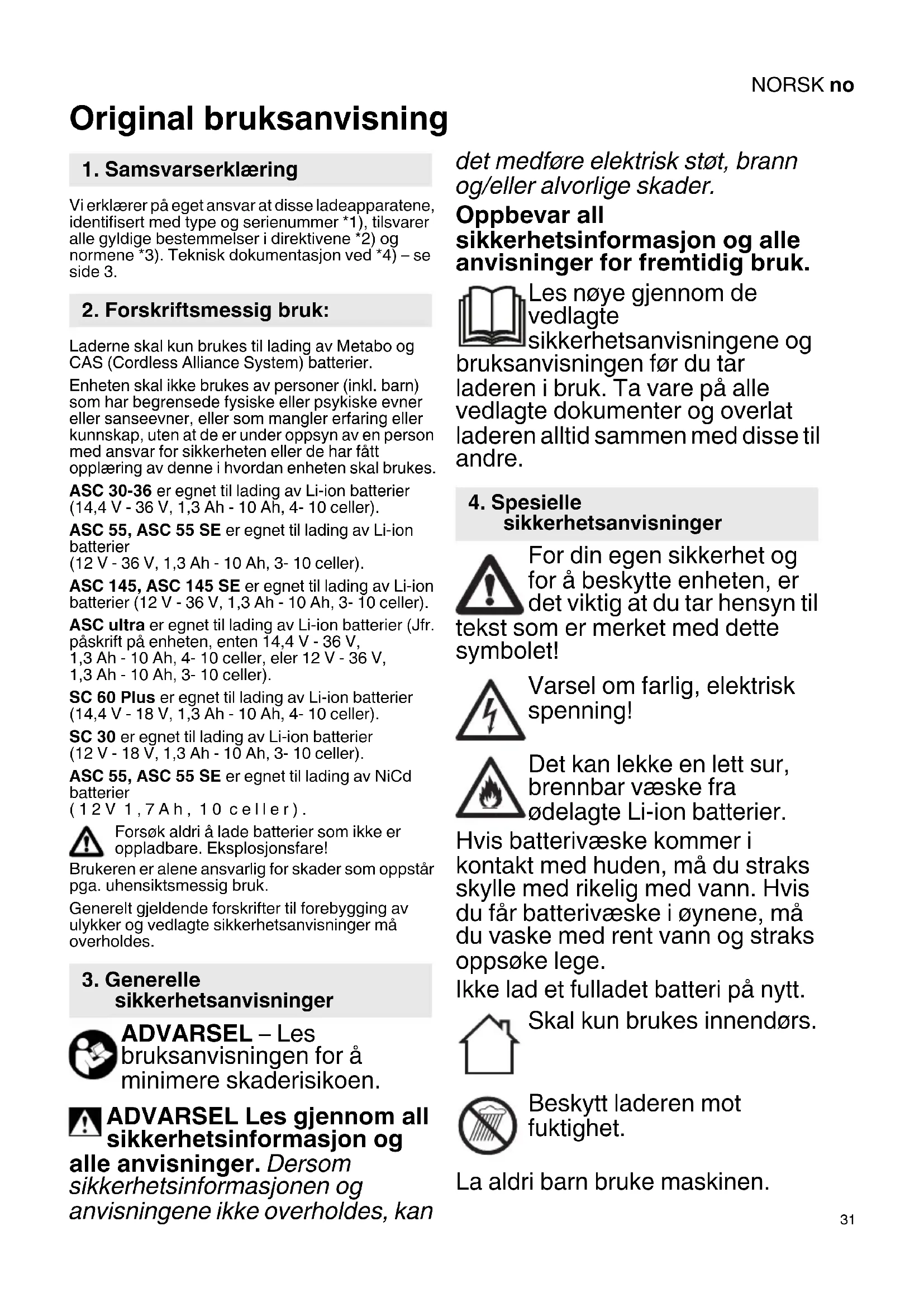

Original bruksanvisning

1. Samsvarserklaering

Vi erklær pe eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelsei direktivene *2) og normene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av Metabo og CAS (Cordless Alliance System) batterier.

Enheten skal ikke brukes av personer (inkl. barn) som har begrensede fysiske eller psykiske evner aller sanseevner, uller som mangler erfaring uller kunnskap, uten at de er under oppsyn av en person med ansvar for sikkerheten uller de har fatt opplæring av dette i hvordan encheten skal brukes.

ASC 30-36 er egnet til lading av Li-ion batterier (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 celler).

ASC 55, ASC 55 SE er egnet til lading av Li-ion batterier

(12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 145, ASC 145 SE er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC ultra er egnet til lading av Li-ion batterier (Jfr. paskrift pa encheten, enten 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 celer, eler 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celer).

SC 60 Plus er egnet til lading av Li-ion batterier (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 celer).

SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55, ASC 55 SE er egnet til lading av NiCd batterier

(12V 1,7Ah, 10 celler).

Forsok aldri á lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstan pga. uhensiktsmessig bruk.

Generelt gjeldende forskritter til forebygging av ulykker og vedlagte sikkerhetsanvisninger ma overholds.

3. Generelle sikkerhetsanvisninger

ADVARSEL - Les bruksanvisingen for Å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisingene ikke overholds, kan

det medfrole elektrisk stot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nuye gjennom de vedlagtesikkerhetsanvisingene ogbruksanvisningen for du tarladeren i bruk. Ta vare pa allevedlagte dokumenter og overlatladeren alltid sammen med disse tilandre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte encheten, er det viktig at du tar hensyn til om er merket med dette plet!

tekst som er merket med dette symbolet!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

NORSKno

Barn skal holds under oppsyn for a unnga at de leker med maskinen. Hold barn unna laderen og/eller arbeidsomraret.

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røy kutvikling eller brann i laderen, mA du straks trekke ut støpselet!

Ikke stikk gjenstander inn i
lufteåpningene på laderen - fare for
elektrisk støt eller kortslutning.
Bruk aldri defekte batterier

I områder med hoy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert leveringen)
2 Skyvespor
3 Driftsindikator
4 V a r s e l l y s

6. Ta i bruk

Kontroller fbr suk at nettspenningen og nettfrekvensen pa typeskiltet stemmer overens med strmnettets spesifikasjoner.

Apparater som dette, som danner likestrom, kan pāvirke enkle jordfeilbrytere. Bruk type F aller bedre, med en utløserström på maks. 30 mA.

Se til at ventilasjonsapningene pa laderen\ ikke er tilstoppet for du bruker den.\ Minsteavstanden til andre gjenstander skal\ minst vare 5 cm!

6.1 Selvtest

Sett inn stöpselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften Ioper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Batteriet kan bli i laderen og er dermed alltid klar til drift.

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.

9. Reparasjon

Laderen mä kun repareres av elektrofagfolk.

Hvis nettledningen til dette enheden blir skadet,帽子den erstatte av produsenten eller denneskundeservice,ller av en lignende kvalifisertperson,fora unngaskader.

Takontakt med din Metabo-forhandler hvis du har Metabo-ladere som ma repareres. Adresser finner du pà www.metabo.com.

10. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske og elektroniskeprodukter (EE-avfall) og iverkset-. telse iht. nasjonal rett ma kassert elektroverktøy samles atskilt og brings til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsomrader for batteriet

C Batteriets kapasitet

I_C =Ladestrəm

Ladétid

1) Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Med forbehold om endringer grunnet tekniske forbedringer.

Enhet med beskyttelsesklasse II

Vekselstrom
