Typ produktu	Akumulatorowa wiertarko-wkrętarka udarowa
Marka	Metabo
Model	SSW 18 LT 300 BL
Napięcie znamionowe	18 V
Typ baterii	Li-Ion (Metabo / CAS)
Zalecana pojemność baterii	2,0 - 10,0 Ah
Prędkość biegu jałowego (1. / 2. bieg)	0 - 400 / 0 - 1600 obr/min
Maksymalny moment obrotowy (miękki/twardy)	35 / 50 Nm
Maksymalna średnica wiercenia (drewno/stal)	50 / 13 mm
Uchwyt wiertarski	Automatyczny uchwyt wiertarski 13 mm
Liczba pozycji momentu obrotowego	21 + wiercenie + udar
Hamulec silnika	Tak
Oświetlenie LED	Tak
Elektroniczny regulator prędkości	Tak
Przełącznik kierunku obrotów	Tak
Waga (bez baterii)	1,3 kg
Wymiary (dł. x szer. x wys.)	195 x 78 x 205 mm
Klasa ochronności	II (podwójna izolacja)
Konserwacja i czyszczenie	Czyścić suchą szmatką; nie używać ściernych środków czyszczących. Utrzymywać otwory wentylacyjne w czystości.
Bezpieczeństwo	Hamulec silnika, ochrona przed przeciążeniem, zatrzymanie w przypadku zablokowania
Pièces détachées et réparabilité	Skontaktuj się z serwisem Metabo lub autoryzowanym centrum; dostępne: uchwyt wiertarski, szczotki węglowe, przełącznik
Informacje ogólne	Urządzenie klasy ochronności II; użytkowanie wewnątrz pomieszczeń; temperatura ładowania 0-40°C

Często zadawane pytania - SSW 18 LT 300 BL METABO

Jaki typ baterii stosować z Metabo SSW 18 LT 300 BL?

Używaj baterii Li-Ion Metabo lub CAS (Cordless Alliance System) 18 V o pojemności od 2,0 do 10,0 Ah.

Jak wyregulować moment dokręcania?

Obróć pierścień regulacyjny znajdujący się za uchwytem wiertarskim. 21 pozycji umożliwia dostosowanie momentu obrotowego od 1 (minimum) do 21 (maksimum). Dodatkowe pozycje służą do wiercenia i udaru.

Jak wymienić uchwyt wiertarski?

Uchwyt jest automatyczny. Aby go zdjąć, otwórz szczęki, włóż klucz imbusowy 6 mm (nie dołączony) do otworu w trzpieniu, a następnie obróć wewnętrzną śrubę zgodnie z ruchem wskazówek zegara (aby ją wykręcić). Następnie odkręć uchwyt ręcznie. Aby zamontować, wykonaj czynności odwrotnie.

Jak używać funkcji udaru?

Obróć pierścień regulacyjny na symbol młotka (pozycja udaru). Funkcja ta przeznaczona jest do wiercenia w cegle, betonie lub kamieniu.

Co zrobić, jeśli wiertarka nagle się zatrzyma?

To normalne: hamulec silnika i zatrzymanie w przypadku zablokowania chronią urządzenie i użytkownika. Zwolnij spust i wyjmij baterię. Sprawdź, czy osprzęt nie jest zablokowany w materiale.

Jak czyścić wiertarkę?

Regularnie odkurzaj otwory wentylacyjne miękkim pędzelkiem. Czyść obudowę lekko wilgotną szmatką. Nigdy nie używaj rozpuszczalników ani środków ściernych.

Czy można używać wiertarki z baterią NiCd?

Nie, ta wiertarka jest przeznaczona wyłącznie do baterii Li-Ion 18 V. Używanie baterii NiCd może uszkodzić urządzenie.

Jaka jest maksymalna średnica wiercenia w stali?

Maksymalna średnica wiercenia w stali wynosi 13 mm. W drewnie może osiągnąć 50 mm przy użyciu odpowiedniego wiertła.

Jak sprawdzić, czy bateria jest naładowana?

Na baterii naciśnij przycisk wskaźnika ładowania. Diody LED pokazują stan naładowania (zielony = naładowana, pomarańczowy = połowa, czerwony = niski). Podczas ładowania odpowiednią ładowarką Metabo, dioda ładowarki wskazuje postęp.

Gdzie znaleźć części zamienne?

Skontaktuj się z serwisem Metabo lub autoryzowanym centrum napraw. Dostępne są typowe części, takie jak uchwyt wiertarski, szczotki węglowe czy przełącznik. Sprawdź adresy na www.metabo.com.

INSTRUKCJA OBSŁUGI SSW 18 LT 300 BL METABO

pl Instrukcja oryginalna 37

hu Eredeti hasznalatiutasitas 40

ru OpHnHaJIbHOe pyKOBOdCTBO no 3KcnIyatau43

hy Oqnnqnp8uulqprwnw6 mngg 47

kk TynHcycka naaIaIaHy 60bIHwa HcaybIK 50

ky PanaaHyy 60IOHya HyckamaHbIH NyKypacbl 54

ukOpriHaIbHa iHcTpKzir3 eKcnnyataci 57

cs Puvodni navod k pouzivani 60

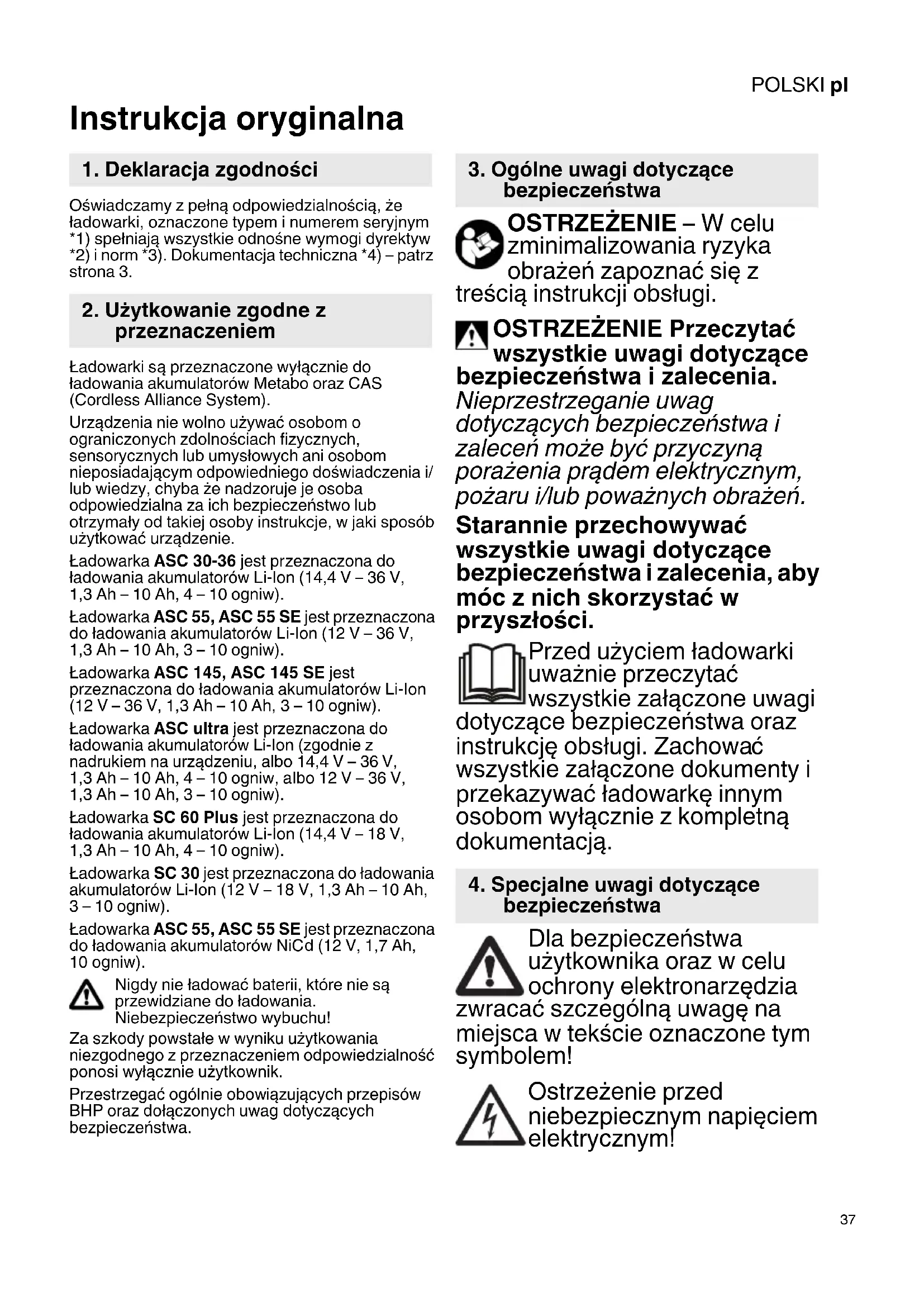

Instrukcja oryginalna

1. Deklaracja zgodnosci

Oswiadczamy z pełną odpowiedzialnoscią, zeławarki, oznaczone typem i numerem seryjnym 1) spelniaja wszystkie odnosne wymogi dyrektyw 2) i norm 3). Dokumentacja techniczna 4)-patrz strona 3.

2. Uzytkowanie zgodne z przyeznaczeniem

Ladowarki są przyznaczone wyłączenia do ladowania akumulatorów Metabo oraz CAS (Cordless Alliance System).

Urzadzenia nie wolno uzywać osobom o
ograniczonych zdolnosciach fizycznych,
sensorycznych lub umysłowych ani osobom
nieposiadającym odpowiedniago doświadczenia i/
lub wiedzy, chyba ze nadzoruje je osoba
odpowsiedzialna za ich bezpieczność lub
otrzymaly od takiej osoby instrukcie, w jaki sposob
uzytkowycz urzadzenia.

Ladowarka ASC 30-36 jest przyznaczona do tadowania akumulatorów Li-lon (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 ogniw).

Ladowarka ASC 55, ASC 55 SE jest przyznaczonado ladowania akumulatorow Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 ogniw).

Ladowarka ASC 145, ASC 145 SE jest przyznaczona do ladowania akumulatorów Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 ogniw).

Ladowarka ASC ultra jest przyznaczona do tawkania akumulatorow Li-lon (zgodnie z nadrukiem na urzadzeniu, albo 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 ogniw, albo 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 ogniw).

Ladowarka SC 60 Plus jest przyznaczonado do ladowania akumulatorow Li-ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 ogniw).

Ladowarka SC 30 jest przyznacznaja do ladowania akumulatorów Li-lon (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 ogniw).

Ladowarka ASC 55, ASC 55 SE jest przyznacznata do ladowania akumulatorów NiCd (12 V, 1,7 Ah, 10 ogniw).

Nigdy nie ladowac baterii, ktore nie sa przewidziane do ladowania. NiebezpieczeINSTwo wybuchu!

Za szkody powstate w winiku uzytkowania niezgodnego z przyznaczeniem odompowiedzialnosc ponosi wyłacznie uzytkownik.

Przestręgać ogólnie obłowiazujacych przyepsów BHP oraz dołoczonych uwag dotyczych bezpieczność.

3. Ogólne uwagi dotyczę bezpieczność

OSTRZEJEZENIE - W celu
zminimalizowania ryzyka
obrażen zapoznać sie z
treść instrukcji obstugi.

OSTRZEZENIE Przechytac wszystkie uwagi dotyczace bezpiecznych zalecenia.

Nieprzestrzeganie uwag dotycznych bezpiecznych zalecen moze byc przyczyna porazenia pradem elektrycznym, pozaru i/lub powaznych obrazen.

Starannie przechowyac wszystkie uwagi dotyczace bezpieczeństwa i zalecenia, aby moc z nich skorzystać w przysztość.

Przed uzyciem Ładowarki uwazność przyȩczycytać wszystkie zaȩćzone uwagi dotyczze bezpiecieżstwa oraz instrukcję obstugi. Zachować wszystkie zaȩćzone dokumenty i przyzekawyość wadowskarę innym osobom wyȩćznie z kompletną dokumentacja.

4. Specjalne uwagi dotyczę bezpieczność

Dla bezpieczenstwa uzytkownika oraz w celu ochryny elektronarzedzia zwracać szczególna uwage na.),规模最大 w tekscie oznaczone tym symbolism!

Ostrzeżenie przydnebeźpiecznym napiȩciem elektrycznym!

POLSKIpl

Z uszkodzonych
akumulatorów Li-lon możewyciec lekko kwasowa

ciecz palna!

W razie wydostania sie cieczy z akumulatora i kontaktu ze skóra bezzwłocznie spłukać to mistrsce duź iloscią wody. Jeźeli ciecz z akumulatora dostanie sie do oczu, przyteplukać oczy czysta woda i bezzwłocznie udać sie do lekarza!

Całkowicie naładowanego akumulatora nie wolno ponownie sądować!

Urzadzenie jest\ przeznaczone wyłącznie do\ eksploataci w\ szczeniach.

Chronic tadowarke przyd wilgocia!

Nie zezwalać daneciom na uzywanie urzadzenia.

Dopilnowac, aby daneci nie bawity sie urzadzeniem.

Dzieci nie moga znajdować są w poplizu天花板 lub obszaru roboczego!

Ładowarkę przechowywać w miajscu niedostepnym dla daneci! W przypadku pojawenia są dymi lub ognia w Ładowarce natychmias wymiąnac wtyczkę sieciowa!

Niewkładac zadnych przytedmiotow w szczeliny wentylacyjne现代农业ki -niebezpieczenstwo porazenia pradem elektrycznym lub zwarcia!

Nie uzywać uszkodzonych akumulatorów!

W strefach o silnym obciążeniupytem metalowym nie sądoca akumulatorów sąadowarkami AIR COOLED.

5. Elementy urzadzenia

Patrz strona 2. Przedstawione ilustracje stanowa przyklady odnoszace sie do wzystkich urzadzen. 1 Akumulator (nie objety zakresem dostawy)

2 G n i a z d o
3 W s k a znik pracy
4 W s k a znik ostrzegawczy

6. Uruchomienie

Przed uruchomieniem urzadzenia sprawdzić,czy napiecie zasilania i czestotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy.

Urzadzenia takie jak to, któ wytwarzaja prad stały, mogaMIC wplyw na prostewyaczniki roznicowopradowe. Uzywać typu F lub wyźSZego, z pradem wyzwalajacym o maks. 30 mA.

Przed uruchomieniem ladowarki sprawdzić,czy szczeliny wentylacyjne nie sąprzystoniète. Minimalna odlegtość od innychprzemiotów musi winosić co najmiej 5 cm!

6.1 Autotest

Wlozyc wtyczke do gniazda sieciowego.

Wskaźnik ostrzejagawczy (4) oraz wskañnik przy (3) zapalaja są jeder po drugim ma ok. 1 sekunde, wbudowy wentylator obraca są przy ok. 5 sekund.

7. Uzytkowanie

7.1 Ladowanie akumulatora

Nasunac akumulator calkowicie do oporu na gniazdo (2).

Wskaznik pracy (3) miga.

Zalecenie: W celu sprawdzenia poziomu naładowania akumulatorów Li-lon, najpierw wyjac akumulator z现代农业ki, a nastepnie nacisnac przycisk na akumulatorze.

7.2 Ladowanie konserwacyjne

Po zakończeniu tadowania tadowarka jest automatycznie przyłączana na tadowanie konserwacyjne.

AkumulatorMZe pozostac w ladowarce i w ten sposob jest zawsze gotowy do pracy.

100%

Wskaznik pracy (3) swieci sie stale.

8. Usterka

prad przemienny

8.1 Wskaznik ostrzejagawczy (4) przycie są przy czas

Akumulator nie jest ladowany. Zbyt wysoka / zbyt niska temperatura. Przy temperaturze akumulatora w zakresie od 0^ do 50^ ladowanie Rozpoczyna sie automatycznie.

8.2 Wskaźnik ostrzejagawczy (4) miga

• Akumulator jest uszkodzony. Bezzwólocznie wyjac akumulator z ladowarki.
• Akumulator nie zostaf prawidlowo wsuniety na gniazdo (2). Patrz Rozdziaf 7.1.

9. Naprawy

Wszelkie naprawy tadowarki wolno wykonywać wyłącznie elektrykom!

W celu unikniecia zagrozen uszkodzony przywód zasilajacy urzadzenia musi zostac wymieniony przyez produkta, seinem serwis lub osobę o podobnych kwalifikacjach.

W sprawie naprawyławarki naleź ysie zwróci do przyzdstawicyi Metabo. Adresy są dostepne na stronie www.metabo.com.

10. Ochronaśrodowiska

Przestręgać lokalnych przyepsów dotyczych ekologicznjej utylizacji i recyklingu zuzytych maszyn, opakowan i osprzȩtu.

Dotycz ytlko państw UE:Nie wyrzucac elektronarzedzi wraz z odpadami komunalnymi! Zgodnie z dyrektywa europejska 2012/19/UE o zuzytych urzadzeniach elektrycznych i elektronicznych oraz jejimplementacja w prawodawstwie krajowym zuzyte elektronarzedzia trzeba segregowa i poddawać odzyskovi surowcow wtornych zgodnie z przypisami o ochrione srodowska.

11. Dane technicznne

Patrz strona 3.

U = zakresynapięc akumulatora

C = pojemnosc akumuladora

I_C = prad tadowania,

t = czas ladowania

1) W zaleznosci od povemnosci resztkowej, jak rawniez temperatury akumulatora rzechywiste czasy ladowania moga roznic sie od podanych.

Zalecana temperatura otoczenia podczas fodowania: od 0^ do 40^ .

Prawo dozmian zwiazanych z postepem technicznym zastrzezone.

Urzadzenie w klasie ochronosci II
