SSW 18 LT 300 BL - Furadeira METABO - Manual de utilização gratuito

Tipo de produto	Furadeira/parafusadeira sem fio com percussão
Marca	Metabo
Modelo	SSW 18 LT 300 BL
Tensão nominal	18 V
Tipo de bateria	Li-Ion (Metabo / CAS)
Capacidade de bateria recomendada	2,0 - 10,0 Ah
Velocidade em vazio (1ª / 2ª velocidade)	0 - 400 / 0 - 1600 rpm
Torque máximo (mole/duro)	35 / 50 Nm
Capacidade máxima de perfuração (madeira / aço)	50 / 13 mm
Mandril	Mandril automático 13 mm
Número de posições de torque	21 + perfuração + percussão
Freio motor	Sim
Iluminação LED	Sim
Variador eletrônico de velocidade	Sim
Inversor de sentido de rotação	Sim
Peso (sem bateria)	1,3 kg
Dimensões (C x L x A)	195 x 78 x 205 mm
Classe de proteção	II (isolamento duplo)
Manutenção e limpeza	Limpar com um pano seco; não usar produtos de limpeza abrasivos. Manter as aberturas de ventilação desobstruídas.
Segurança	Freio motor, proteção contra sobrecargas, parada em caso de bloqueio
Peças de reposição e reparabilidade	Contatar o SAV Metabo ou um centro autorizado; mandril, escovas, interruptor disponíveis
Informações gerais	Aparelho da classe de proteção II; uso interno; temperatura de carga 0-40°C

Perguntas frequentes - SSW 18 LT 300 BL METABO

Que tipo de bateria usar com o Metabo SSW 18 LT 300 BL?

Use baterias Li-Ion Metabo ou CAS (Cordless Alliance System) de 18 V, com capacidade de 2,0 a 10,0 Ah.

Como ajustar o torque de aperto?

Gire o anel de ajuste localizado atrás do mandril. As 21 posições permitem ajustar o torque de 1 (mínimo) a 21 (máximo). As posições adicionais são para perfuração e percussão.

Como trocar o mandril?

O mandril é automático. Para removê-lo, abra as garras, insira uma chave Allen de 6 mm (não fornecida) no orifício da haste e gire o parafuso interno no sentido horário (para retirá-lo). Em seguida, desenrosque o mandril manualmente. Para remontá-lo, faça o inverso.

Como usar a função percussão?

Gire o anel de ajuste para o símbolo de martelo (posição de percussão). Esta função é destinada à perfuração em tijolo, concreto ou pedra.

O que fazer se a furadeira parar bruscamente?

Isso é normal: o freio motor e a parada em caso de bloqueio protegem o aparelho e o usuário. Solte o gatilho e remova a bateria. Verifique se o acessório não está bloqueado no material.

Como limpar a furadeira?

Aspire regularmente as aberturas de ventilação com um pincel macio. Limpe a carcaça com um pano levemente úmido. Nunca use solventes ou produtos abrasivos.

Pode-se usar a furadeira com uma bateria NiCd?

Não, esta furadeira é projetada apenas para baterias Li-Ion 18 V. O uso de baterias NiCd pode danificar o aparelho.

Qual é o diâmetro máximo de perfuração no aço?

O diâmetro máximo de perfuração no aço é de 13 mm. Na madeira, pode chegar a 50 mm com uma broca adequada.

Como saber se a bateria está carregada?

Na bateria, pressione o botão indicador de carga. Os LEDs exibem o estado de carga (verde = carregada, laranja = meia carga, vermelho = fraca). Durante o carregamento com o carregador Metabo adequado, o indicador do carregador mostra o progresso.

Onde encontrar peças de reposição?

Contate o serviço pós-venda Metabo ou um centro de reparos autorizado. Peças comuns como o mandril, as escovas ou o interruptor estão disponíveis. Consulte www.metabo.com para os endereços.

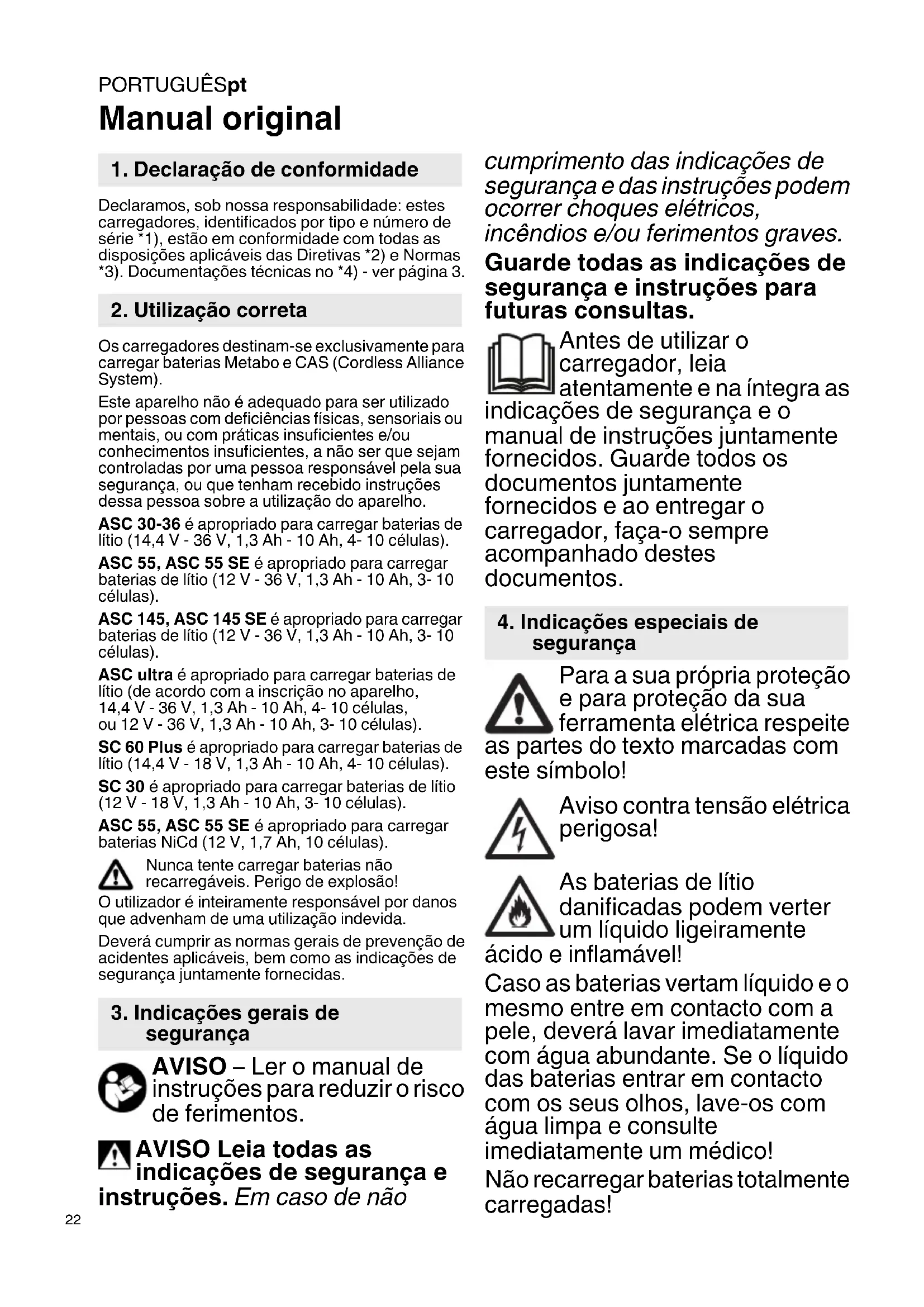

MANUAL DE UTILIZADOR SSW 18 LT 300 BL METABO

1. Declariação de conformidade

Declaramos, sob)nossa responsabilitadede estes
carregadores,identificados por tipo e numero de
serie *1),estao em conformidade com todas as
disposicaoes aplicaveis das Diretivas *2) e Normas
*3).Documentacoes tecnicas no *4)- ver pagina 3.

2. Utilização correta

Os carregadores destinam-se exclusivamente pararegarar bacterias Metabo e CAS (Cordless Alliance System).

Este aparelho não é adequado para ser realizado por pessoas com deficiências fisicas, sensoriais ou mentalais, ou com praticas insufficientes e/ou conheçimentos insufficientes, a não ser que sejam controladas por uma pessoa responsavel pela sua segurarva, ou que tenham recebido instruções dessa pessoa sobre a utilização do aparelho.

ASC 30-36 é apropiado pararegar baterias de litio (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celulas).

ASC 55, ASC 55 SE é apropiado para carregar baterias de litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celulas).

ASC 145, ASC 145 SE é'apropriadopara carregar baterias del litio (12 V-36 V, 1,3 Ah -10 Ah, 3-10 celulas).

ASC ultra é apropiado pararegarar baterias de litio (de acordo com a inscrição no aparelho, 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 celulas, ou 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celulas).

SC 60 Plus é apropiado pararegar baterias de litio (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 celulas).

SC 30 é apropiado pararegar baterias de litio (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celulas).

ASC 55, ASC 55 SE éappropriate pararegar barterias NiCd (12 V, 1,7 Ah, 10 celulas).

Nunca tente correbarar baterias nao recarregaveis. Perigo de explosao!

Outilidadoréinteiramenteresponsavel por danos que advenham de unautilizaçãoindevida.

Deverá cumprimir as normas gerais de prevenção de acidentes aplicáveis, bem como as indicações de segança juntamente fornecidas.

3. Indicações gerais de segurança

AVISO - Ler o manual de instruções para reduzir o risco de ferimentos.

AVISO Leia todas as indicações de segurarça e

instrukções. Em caso de não

cumprimento das indentações de segurar e das instruções podem ocorro chequesétricos, incéndios e/ou ferimentos graves.

Guarde todas as indicações de segurar e instruções para futuras consultas.

Antes de utiliser o carregarador, leia atentamente e na integra as

indicações de segurar e o manual de instruções juntamente fornecidos. Guarde todos os documents juntamente fornecidos e aoOOTar o carregrador, faça-o sempre acompanhado destes documents.

4. Indicações especialis de segurança

Para a suapropria protecao e para protecao da sua ferramenta eltrica respeite

as partes do texto marcadas com este*simbolo!

Aviso contra tensão eletrica perigosa!

As baterias de litio danificadas poder verter um liquido ligeiramente

ácido e inflamável!

Casos as baterias vertam liquido e os mesmo entre em contacto com a pele,deerá lavar imeditamente com agua abundante. Se o liquido das baterias entrada em contacto com os seu olhos, lave-os com agua limpa e consulta imeditamente um medico!

Não recarregar baterias totalmente carregadas!

Apenas para a utilização em espécOs interiores.

Proteja o seu carregarador de humidade!

Nunca deverá permitir a utilização do aparecido acriçanas.

As crianças devem ser vigiadas para garantir que não brincam como aparecido.

Mantenha as crianças longe do
carregador ou da area de travailho!
Guarde o seu carregador longe do
alcance das crianças!

Em caso de formação de fumo ou fogo no carregaró, puxe imeditamente a ficha da tomada! Não,inserir objetos nas abertas de ventilação do carregarador uma vez que existe perigo de umCHOque eletrico ou de um curto-circuito!

Nunca utilizes baterias avariadas! Em和地区以用a sobrecarga elevada de pó de metal não devaracarregar baterias com carregadores AIR COOLED.

5. Vista geral

Ver paginga 2. As figura servem de exemple para todos os aparelhos.

1 Bateria (não inclua no volume de fornecimento)
2 Assento corredico
3 Indicador de funciona
4 Indicador de avis

6. Colocação em functimento

Antes de colocar em funciona, confirma se os dados da sua rede electrica coincidem com a tensione de rede e a frequencia de rede indicadas na placac de carateristicas.

Aparelhos deste tipo, que geram corrente continua, podem influenciar interruptor de protecao de corrente residual simples. Utilize o tipo F ou

Antes de colocar em funciona o carregarador, certifique-se de que as aberturas de ventilacao está livres. Distancia minima em referencia a outros objetos no min. 5 cm!

6.1 Autoteste

Inserir a ficha de rede.

O indicator de avis (4) e o indicator de funciona (3) acendem um antes o outro durante aprox. 1 segundo e o ventilador instalado,.unga durante aprox. 5 segundos.

7. Utilização

7.1 Carregar a bateria

Inserir a bateria totalmente ate ao encosto sobre o assento correddio (2).

O indicator de funciona (3) pisca.

Nota: para a indentacao do estado de cargo em baterias de litio devera retirar primeiro a bateria do carregarador e de seguida, pressionar o botao na bateria.

7.2 Carga de manutenção

Apos finalizar o corregamento, o corregador comuta automaticamente para cargo de manutenção.

A bateria pode permanecer no carregaror, estando这其中a forma sempre pronta para funciona.

O indicator de funciona (3) acende continuamente.

8. Avaria

8.1 O indicator de avis (4) acende continuamente.

A bateria não está a ser carregada. Temperatura demasiado elevada/baixa. Se a temperatura da bateria se encontrar entre os 0^ircC e os 50^ircC , o processo de carregamento inicia automaticamente.

8.2 O indicator de avis (4) pisca.

• Bateria avariada. Retirar imeditamente a bateria do carregrador.
• A bateria não foi inscrida corretamente sobre o assento correddo (2). Ver capítulo 7.1.

PORTUGUESp

9. Reparações

As reparacoes no carregarao so devem ser efetuadas por um eletricista qualificado!

Caso o cabo de ligaçao à redearethede aparelho seja danificadodeferaser substituidoelo fabricante ouelo seu service de assistencia的技术aou comoalternativa,poruma pessoas devidamente qualificada,de forma axitar riscos.

Casos oscarregados Metabo necessitem de reparacoes, dirija-se ao seu representante Metabo. Podera consultar os endereços em www.metabo.com

10. Proteção do ambiente

Respeite as determinações nationals sobre a eliminação ecologica e sobre a reciclagem de máquinas usadas, embalagens e acessórios.

Apenas para paises da UE: não colocar as ferramentas eletricas no lixo dométrico! De acordo com a diretriz europeia 2012/19/UE

sobre equipamentos eletricos e eletronicos usados, e na conversao ao direito nacional, as ferramentas eletricas usadas devem ser recolhidas em separado, e entrega a uma reciclagem ecologica-mente correta.

11. Dados tíncinos

Ver págin3.

U = Faixas de tensao das baterias

C = Capacidade da bateria

I_C =Corrente de carga,

Tempo de carga

1) Consoante a capacidade residual, bem como a temperatura da bateria, os tempos reais de corregamento podem divergar das indicações.

Temperatura ambiente recomendada aoregar: 0^ircC até 40^ircC .

Reservamo-nos o direito de proceder a alteracoes relacionadas com o progresso Tecnologico.

Aparelho da classe de proteção II

Corrente alternada
