GEBRUIKSAANWIJZING GWS 22230 H Professional BOSCH

Original islet met talimata

Veiligheidsaanwijzingen

Algemene waarschuwingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen en alle aanwijzingen. Als de waarschuwingen en aanwijzingen nicht worden op

gevolgd, kan dit een elektrische schok, brand of ernstig let-sel tot gevolg hebben.

Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip "elektrisch gereedschap" heegt betrekking op elektrische gereedschappen voor gebruik op het elektriciteitsnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking+kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok, wanneer uw lichaam geaard is.

64|Nederlandsl

Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenhuis met elektrisch gereedschap werkdt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenhuis zichn goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van Personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemmingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.
Voorkom per ongeluk inschakelen. Controller of het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar heeft of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtigige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachtete situatuies beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handsoenenuit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können verstrikt raken in bewegende delen.

Wanneer stofafzuiigings-of stofopvangvoortieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deutsche zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiing beperkt het geeaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waaroor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capacitieitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap, voordat u het gereed-schap instelt, accessoires wisselt of het gereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gaavlijk, wanner deze door onervaren Personen worden gezruikt.
Pleeg onderhoud aan elektrische gereedschappen. Controleer of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zich dat de werkking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder-snel vast en zich gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzeteereedschappen en dergelijkke volgens deze aanwijzin-gen. Let.daar bij op de arbeidsomstandigheden en deui te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situates leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het elektrische gereedschap in stand blijft.

Veiligheidsaanwijzingen voor haakse slijpmachines

Algemene veiligheidsaanwijzingen voor slijpen, schuren, borstelen of doorslijpen

Dit elektrische gereedschap is bestemd voor gebruik als slijp-, schuur-, borstel- of doorslijpmachine. Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gezolg hebben.
Het worden afgeraden om werkzaamheden zoals polijs- ten met dit elektrische gereedschap uit te voeren. Werkzaamheden waar voor het elektrische gereedschap Niet is bestemd, hunnen een gevaar vormen en personlijk letsel veroorzaken.
- Gebruik geen accessoires die nicht special ontworpen en aanbevolen zijn door de fabrikant van het gereed-schap. Het feit dat een accessoire op uw elektrische gereedschap kan worden bevestigd, betekent nicht dat een veilige werkung gegarandeerd is.
De nominale snugelid van het accessoire moet ten minste gelijk zijn aan de maximale snugelid die op het elektrische gereedschap staat vermeld. Accessoires die sneller draaien dan hun nominale snugelid, kunnen breken en uit elkaar springen.
De buitendiameter en de dikte van uw accessoire要去en binnen de nominale capacititeit van uw elektrische gereedschap liggen. Accessoires met een verkeer de afmeting hunneniet voldoende in bedwang of onder controle worden gezogen.
De bevestigingschroefdraad van accessoires要去 overeenkomen met de asschroefdraad van de slijpmchine. Voor accessoires die met flenzen worden gesmonteerd,要去 het asgat van het accessoire passen bij de bevestigingsdiameter van de flens. Accessoires die Niet overeenkomen met de bevestigingsmiddelen van het elektrische gereedschap hunnenuit balans raken, overmatige trillingen producereren en ervoor zorgen dat u de controle over het gereedschap verliest.
▶ Gebruik geen beschadigde accessoires. Controller telkens voor gebruik het accessoire: schuurschijven op schilfers en barsten, steunschijf op barsten, scheuren of overmatige slijtage, draadborstels op losese of gebroken draden. Mocht het elektrische gereedschap of een accessoire vallen, inspecteer dan alles op beschadiging of bevestig een onbeschadigde accessoire. Zorg er na inspectie en montage van een accessoire voor dat uzelf en onstanders uit het vlak van het draaiende accessoire staan en LAST het elektrische gereedschap een minuit lang op maximale onbelaste snelheid draaien. Beschadigde accessoires zullen gewoonlijk gedurende deze testtijd breken.
Draag persoonlijke beschemmingsmiddelen. Gebruik afhankelijk van de toepassing gezichtsbescheming of een veiligheidsbril. Draag zoals nodig een stofmasker,

gehoorbescherming, handschoenen en een schort die kleine slijpdeeltjes of brokstukken van het werkstuk kan opvangen. De oogbescherming moet geschikt+zijn om rondvliegende deeltjes tegen te houden die bij diverse bewerkingen ontstaan. Het stofmasker of deademhalingsbescherming moet geschikt+zijn om deeltjes uit de lucht te filteren die bij uw bewerking ontstaan. Langdurige blootstelling aan veel lawaai kan leiden tot gehoorscha- de.

Houd omstanders op een veilige afstand van de werkzone. Ledereen die zich in de werkzone bevindt, moet personlijke beschemmingsmiddelen dragen. Brostkukken van het werkstuk of een gebroken accessoire+kunnen rondvliegen en letsel veroorzaken, ook buiten de directe omgeving van de werkzaamheden.
Houd het elektrische gereedschapuitsluitend vast aan de geisoleerde handgrepen, wanneer u werkzaamheden verricht waar bij het accessoire in aanraking kan komen met verborgen bedrading of zich eigene net-snoor. Als het accessoire in aanraking komt met een spanningvoerende draad, dan+kunnen de metalen delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kunnen krijgen.
Houd het netsnoeruitdebuurt van het draaiende accessoire.Als u de macht over het gereedschap verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of arm in het draaiende accessoire worden getrokken.
Leg het elektrische gereedschap nooit neer, wanner het accessoire nog in beweging is. Het draaiende accessoire kan in het oppervlak grijpen, waardoor u de macht over het elektrische gereedschap verliest.
Schakel het elektrische gereedschap Niet in, terwijl u dit aan uw zijde draagt. Door onbedoeld contact met het draaiende accessoire kan uw kleding worden gegrepen, waardoor het accessoire in uw lichaam worden getrokken.
Maak de ventilatieopeningen van het elektrische gereedschap regelmatig schoon. De ventilator van de motor trekt stof in de behuizing en een overmatige ophoping van metalen deeltjes kan elektrische risico's voroorzaken.
- Gebruik het elektrische gereedschap Niet in de buurt van ontvlambare materialen. Deze materialen zouden door vonden vlam hunnen vatten.
- Gebruik geen accessoires waar bij een vloeibaar koel-middel moet worden gebruikt. Het gebruik van water of andere vloeibare koelmiddelen kan elektrucutie of een elektrische schok tot gevolg hebben.

Terugslag en daarmee verwante waarschuwingen

Terugslag is een plotselinge reactie van een ronddraaiende schijf, steunschijf, borstel of ander accessoire, als deze plotseling bekneld raken of blijven haren. Het bekneld raken of blijven haren veroorzaakt een snelle stilstand van het draaiende accessoire, waardoor het elektrische gereedschap onbeheerst in tegengestelde richting van de draairichting van het accessoire worden geforceerd.

Als bijvoorbeeld een slijpschijf blijft haken of klem zitten in

66|Nederlandsl

het werkstuk, dan kan de rand van de schijf zich in het materiaaloppervlak graven en zo de schijf maar buiten lately schieren. De schijf kan ofwel in de richting van de gebruiker schieren of in de andere richting, afhankelijk van de bewegingsrichting van de schijf op het moment dat deze bleef haken of klem zitten. Slijpschijven können onder deze omstandigheden ook breken.

Terugslag is het gevolg van verkeerd gebruik van het elektrische gereedschap en/of onjuiste gebruksprocedures of omstandigheden. Met de juiste maatregelen kan dit worden vermeden,zoals hieronder is beschreven.

Houd het elektrische gereedschap stevig vast en plaats uw lichaam en arm zodanig dat u de krachten van de terugslag kunt weeerstaan. Gebruik algijd de extra handgreep, indien aanwezig, voor een maximale controle over terugslag of reactie op het draaimoment tijdens het starten. De gebruiker kan reacties op het draaimoment of krachten van de terugslag beheersen met de juiste voorzorgsmaatregelen.
Plaats nooit uw hand in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
- Plaatsw lichaam Niet op een plaat'saar het elektrische gereedschap terecht za komen, als een terugslag optreedt. Bij terugslag schiet het gereedschap in te-gengestelde richting van de beweging van de schijf op het moment dat deze blijft haken of klem zitten.
Ga voorzichtig te werk bij het bewerken van hoeken, scherpe randen enz. Voorkom dat het accessoire gaat stuiteren of blijft haken. Hoeken, scherpe randen ofstuiteren+kunnen ervoor zorgen dat het draaiende accessoire blijft haken,waardoor u de controle over het geereedschap verliest of er terugslag optreedt.
Bevestig geen zaagketting, houtsnijmes of getand zaagblad op het elektrische gereedschap. Dergelijk accessoiresverozaken vaak een terugslag en verlies van controle over het gereedschap.

Bijzondere waarschuwingen voor (door)slijpen

• Gebruik uitsluitend schijftypes die voor uw elektrische gereedschap worden aanbevolen, en de speciale beschemkap die voor de desbetreffende schijf is ontworpen. Schijven waarvoor het elektrische gereedschap Niet werden ontworpen,+kunnen onvoldoende worden beschermd en+zijn onveilig.
  Het slijpoppervlak van de in het midden verzonken schijven moet onder het vlak van de beschermlip worden bevestigd. Een verkeerd bevestigde schijf die buiten het vlak van de beschermlip uitsteekt, kan onvoldoen de worden beschermd.
  De beschemkap要去vig aan het elektrische geereedschap+zijn bevestigd en voor maximale veiligheid zodanig+zijn geplaatst dat een zo Klein möglichelijk deel van de schijf in de richting van de gebruiker is bloot-gesteld. De beschemkap helpt de gebruiker beschermen gegen brostkukken van de schijf, onbedoeld contact met de schijf en vonden die kleding in vlam zonden kunnen zetten.

Schijven mogen uitsluitend worden gebruikt voor aanbevolen toepassingen. Voer bijvoorbeeld geen slijpwerkzaamheden uit met de zijkant van een doorsijpschijf. Doorslijschijven zijn bestemd voor het bewerken van randen; als zijdelingse krachten op deze schijven worden uitgeofend, hunnen deze barsten.
- Gebruik.altijd onbeschadigde schijfflenzen met de juiste afmeting en vorm voor de desbeteffende schijf. De juiste schijfflenzen ondersteunen de schijf en verminderen de kans dat de schijf breekt. Flenzen voor doorslijpschijven hunnen verschillen van de flenzen voor slijpschijven.
- Gebruik geen versleten schijven van grotere elektrische gereedschappen. Schijven die zichen bestemd voor een groter elektrisch gereedschap, zichen Niet geschikt voor de hogere snugheid van eenkleiner gereedschap en kunnen breken.

Extra waarschuwingen special voor doorslijpen

Laat de doorslijpschijf Niet "vastlopen" of oefen er geen overmatige druk op uit. Probeer Niet extra diep te slijpen. Door overbelasting van de schijf worden de belasting vergroot evenals de kans dat de schijf worden verbogen of klem komt te zitten in de snede en de maybekheid van een terugslag of breken van de schijf.
Plaatsw lichaam Niet acheer en in eén lijn met de draaiende schijf. Wanner de schijf tijdens de bewerk ing van uw lichaam af beweegt, kan de mogelijkte terug slag de draaiende schijf en het elektrische gereedschaprechtstreeks aan u toe slingeren.
Wonneer de schijf klem komt te zitten of wonneer het dooursijpen om een of andere reden worden onderbroken, schakel dan het elektrische gereedschap uit en houd dit stil totdat de schijf helemaal tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de sne de te halen, terwijl de schijf nog draait. Dit zou namelijk een terugslag kenn unevenzozkaren. Onderzoek waarom de schijf klem is komen te zitten, en tref maatre-gelen om het probleem te verhelpen.
Hervat het dooreljeneniet met de schijf in het werkstuk.Laat de schijf eerst buiten het werkstuk zich volle snelheid bereiken en leid deze weer terug in de sne de.De schijf kan klem kome te zitten,weglopen of terugslaan, als het elektrische gereedschap opnieuw wordt gestart,terwijlde schijf nog in het werkstuk zit.
Ondersteun platen of andere große werkstukken om het risico van vastklemmen en terugslaan van de schijf tot een minimum te beperken. Grote werkstukken hebben de neiging om onder hun eigengewicht door te zakken. Ondersteun het werkstuk in de buurt van de slijplijn en aan de rand van het werkstuk aan weerszijden van de schijf.
Ga extra voorzichtig te werk bij het "invallend slijpen" in bestaande muren of andere blinde zones. De uitste-kende schijf kan gas-, water- of elektriciteitsleidingen of andere voorwerpen doorsnijden, waardoor een terugslag wordenveroorzaakt.

Bijzondere waarschuwingen voor schuren

• Gebruik geen schuurpapier dat veel te groot is. Volg de aanwijzingen van de fabrikanten voor het kiezen van het schuurpapier. Groter schuurpapier steekt buiten het schurplateau uit en vormt een gevaar voor letsel en kan ervoor zorgen dat de schijf blijft haken of scheurt of dat er een terugslag optreedt.

Bijzondere waarschuwingen voor werken met draadborstels

Denk eraan dat borsteldraden door de staalborstel worden weggeslingerd, zelfsijdens normala gebruik. Vermijd overbelasting van de draden door overmatige druk op de borstel uit te oefenen De borsteldraden kunnen eenvoudig lichte kleding en/of huid binnendringen.
Als het gebruik van een beschemkap worden aangeraden voor het werken met draadborstels,aat de staalborstelschijf of borstel dan Niet in botsing komen met de beschemkap. De diameter van de staalborstelschijf of borstel kan toenemen als gevolg van werkbelasting encentrifugale krachten.

Aanvullende veiligheidsaanwijzingen

Draag een veiligeidsbril.

• Gebruik geschkke detectoren om verborgen elektricieteits-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brande of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materiele schade en kan een elektrische schokverozaken.
  Raak de (door)slijpschijven Niet aan, voordat ze afgekoeld zich. De schijven worden bij het werken erg heet.
  Ontgrendel de aan/uit-schakelaar en zet deze in de uit-stand, wanneer de stroomvoorziening worden onderbroken, bijvoorbeeld door stroomuitval of uit het stopcontact trekken van de stekker. Daardoor worden ongecontroleerd opnieuw starten voorkomen.
  Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kutn doein.

Beschrijving van productenwerking

Lees alle verilgheidsaanwijzingen en instructies. Het Niet naleven van de verilgheidsaanwijzingen en instructies kan elektrische

schokken, brand en/of zware verwondingen veroorzaken.

Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestem voor het dooreijpen, afbramen en borstelen van metaal- en steenmaterialen zonder gebruik van water.

Voor doorslijpwerkzaamheden met gebonden slijpmiddelen moet een speciale beschemkap voor doorslijpen worden gebruikt.

Tijdens het doordsijpen van steen moet voor voldoende stof afzuiigong worden gezorgd.

Met toegestane schuurgereedschappen kan het elektrische gereedschap worden gebruikt voor het schuren met schurpapier.

Afebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Asblokkeerknop
(2) Aan/uit-schakelaar
(3) Extra handgreep (geisoleerd greepvlak)
(4) Slijpas
(5) Beschermkap voor slijpen
(6) Vastzetschroef voor beschemkap
(7) Opnameflens met O-ring
(8) Slijpschijf
(9) Spanmoer
(10) Pensleutel voor spanmoer
(11) Snelspanmoer SDS-clicA
(12) Hardmetalen komschijf
(13) Beschermkap voor doorslijpen
(14) Doorslijpschijf
(15) Handbescherming
(16) Vulringen
(17) Rubber schurplateau
(18) Schuurblad
(19) Ronde moer
(20) Komstaalborstel
(21) Stofafzuiigkap voor doorslijpen met geleidebeugels
(22) Diamantdoorslijpschijf
(23) Handgreep (geisoleerd greepvlak)

A) Niet elk afgebeeld en beschreiben accessoire is standard bij de levering inbegrepen. Alle accessoires zich te vinden in ons accesaireprogramma.

Technische gegevens

Haakse slijpmachine GWS 22-180 H GWS 22-180 JH GWS 22-230 H GWS 22-230 JH
Nominal opogenomen vermogen W 2200 2200 2200 2200
Afgegeben vermogen W 1500 1500 1500 1500
Nominal toerental min	1	8500	8500 6500 6500
Max. slijpschijfdiameter mm 180 180 230 230
Schroefdraad slijpas M 14 M 14 M 14 M 14
Max. schroefdraadlengthe van de slijpas	mm 25 25 25 25
Nulspanningsbeveiliging - ● - ●
Aanloopstroombegrenzing - ● - ●
Gewicht volgens EPTA-Procedure 01:2014
- met trillingsdempende extra handgrep	kg	5,1	5,1	5,3
- met standarde extra handgrep	kg	5,0	5,0	5,2
Isolatieklasse		☐/II	☐/II	☐/II

Haakse slijpmachine		GWS 24-180 JH	GWS 24-230 H	GWS 24-230 JH	GWS 26-180 JH	GWS 26-230 JH
Productnumber		3 601 H83 M..	3 601 H84 L..	3 601 H84 M..	3 601 H55 M..	3 601 H56 M..
Nominal opogenomenvermögen	W	2400	2400	2400	2600	2600
Afgegeben vermögen	W	1600	1600	1600	1700	1700
Nominal toerental	min-1	8500	6500	6500	8500	6500
Max. slijpschijfdiameter	mm	180	230	230	180	230
Schroefdraad slijpas		M 14	M 14	M 14	M 14	M 14
Max. schroefdraad-lenge van de slijpas	mm	25	25	25	25	25
Nulspanningsbeveilig-ing		●	- ●	● ●
Aanloopstroombegren-zing		●	- ●	● ●
Gewicht volgens EPTA-Procedure 01:2014
- met trillingsd-em-pende extra hand-grep	kg	5,1	5,2	5,3	6,0	6,1
- met standaard extrahandgreep	kg	5,0	5,1	5,2	5,9	6,0
Isolatieklasse		☐/II /II	☐/II /II	☐/II	☐/II	☐

De gevevens gelden voor een nominale spanning [U] van 230 V. Bij afwijkende spanningen en in landspecifieke uitvoeringen können deze geveens variieren.
Alleen voor elektrische gereedschappen zonder aanloopstroombegrenzing: bij het inschakenen ontstaan kortstondige spanningsdips. Bij ongunstige conditions in het elektriciteitsnet konnen belemmeringen van andere apparaten optreden. Bij netimpedanties kleiner dan O,25 Ohm zich geen storingen te verwachten.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld conform EN 60745-2-3.

Het A-gewogen geluidsniveau van het elektrische gereed-schap bedraagt typisch: 93 dB(A); geluidsvermogenniveau 104 dB(A). Onzekerheid K = 3 dB.

Totale trillingswaarden a_h (vectorsom van drierichtingen) en onzekerheid K bepaald conform EN 60745-2-3:

Sijpen aan de oppervlakte (afbramen):

a_n = 7,5m / s^2,K = 1,5m / s^2

Schuren met schuurblad:

a_n = 4,5m / s^2,K = 1,5m / s^2

Het in deze gebruksaanwijzing vermelse trillingsniveau is gemeten met een volgens EN genormeerde meetmethode en

kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoloende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting要去 ook rekening worden gehonden met deijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Montage

Veiligheidsvoorziening monteren

Trek voor werkzaamheden aan het elektrische gereed-schap altijd de stekker uit het stopcontact.

Aanwijzing: Na breuk van de slijpschijf tijdens het gebruik of bij beschadiging van de opnamevoorzieningen bij de beschemkap/het elektrische gereedschap要去 het elektrische gereedschap zo spoedig maybelark aan de klantenservice worden opgestuurd. Zie voor adressen het gedeelte „Klantenservice en gebrukssadies".

Beschemkap voor slijpen

Zet de beschemkap (5) op de ashals. Pas de positie van de beschemkap (5) aan de eisen van de bewerking aan en vergrendel de beschemkap (5) met de vastzetschroef (6).

Stel de beschermkap (5) zodanig in dat er geen vonden in de richting van de gebruiker vliegen.

Beschemkap voor doorslijpen

• Gebruik bij het doorslijpen met gebonden slijpmidde-len.altijd de beschermkap voor doorslijpen (13).
  Zorg bij het doorslijpen van steen voor voldoende stofafzuiig.

De beschemkap voor doorslijpen (13) worden net als de beschemkap voor slijpen (5) gemonteerd.

Stofafzuiigkap voor doorslijpen met geleidebeugels

De stofafzuiqkap voor doorsijpen met geleidebeugels (21)
wordt net als de beschermkap voor lijpen (5) gemonteerd.

Extra handgreep

• Gebruik uw elektrische gereedschap alleen met de extra handgreep (3).

Schroef de extra handgreep (3) afhankelijk van de werkwijze rechts of links van de machinekop vast.

Handbescherming

Monteer voor werken met het rubber schuurplateau (17) of met de komstaalborstel/vlakstaalborstel/la-mellenschuurschijf algijd de handbescherming (15).

Bevestig de handbescherming (15) met de extra handgreep (3).

Slijpgereedschap monteren

Trek voor werkzaamheden aan het elektrische gereedschap.altijd de stekkeruit het stopcontact.
Raak de (door)slipschijven Niet aan,voordat ze afgekoeld zich. De schijven worden bij het werken erg heet.

Reinig de slijpas (4) en alle te monteren delen.

Druk voor het vastspannen en losmakers van de slijpgereedschappen op de asblokkeerknop (1) om de slijpas vast te zetten.
Bedien de asblokkeerknop alleen, als de slijpas stilstaat. Anders kan het elektrische gereedschap beschadigd raken.

(Door)slijpschijf

Let op de afmetingen van de slijpaccessoires. De gatdiameter要去 bij de opnameflens passen. Gebruik geen adapters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de draairichtingpijl op de diamantdoorslijpschijf en de draai-richting van het elektrische gereedschap (zie draairichtingpijl op de machinekop) overeenstemmen.

De volgorde van de montage is te zien op de pagina met af-beeldingen.

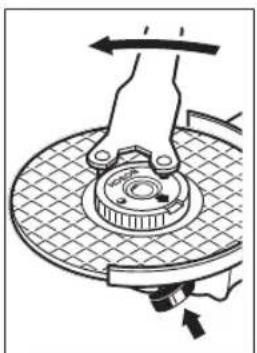

Voor het bevestigen van de (door)slijpschijf schroeft u de spanmoer (9) erop en spant u deze met de pensleutel, zie gedeelte (zie „ Snelspanmoer SDS

Controller na de montage van het slijpgereedschap en voor het inschaken of het slijpgereedschap corect is gemonteerd en vrij kan draaien. Controller of het slijpgereedschap de beschemkap of andere delen nicht raakt.

In de opnameflens (7) is om de centreerkraag een kunststof deel (O-ring) geplaatst. Als de O-ring ontbreekt of beschadigd is, dan moet de opnameflens (7) voor het verdere gebruik absolut verwangen worden.

Lamellenschuurschijf

Monteer voor het werkken met de lamellenschuurschijf algijd de handbescheming (15).

Rubber schurplateau

Monteer voor het werknen met het rubber schuurpla- teau (17) altijd de handbescherming (15).

De volgorde van de montage is te zien op de pagina met afbeeldingen.

Plaats voor de montage van het rubber schuurplateau (17) de 2 vulringen (16) op de slijpas (4).

Schroef de ronde moer(19) erop en span.Deze met de pensuletul.

70|Nederlands

Komstaalborstel/vlakstaalborstel

Monteer voor het werknen met de komstaalborstel of vlakstaalborstel.altijd de handbescherming (15).

De volgorde van de montage is te zien op de pagina met afbeeldingen.

De komstaalborstel/vlakstaalborstel moet zover op de slijpas kuren worden geschroefd dat deze op de slijpasflens helemaal gegen het einde van de slijpasdraad ligt. Span de komstaalborstel/vlakstaalborstel met een steeksleutel vast.

Voor eenvoudig wisselen van slijpgereedschappen zonder het gebruik van andere gereedschappen kut u inplaats van de spanmoer (9) de snelspanmoer (11) gebruiken.

De snelspanmoer (11) mag alleen voor (door)slijp-schijven worden gebruikt.

Gebruik uitsluitend een onberispelijke, onbeschadigde snelspanmoer (11).

Let er bij het erop schroeven op dat de beschreven kant van de snelspanmoer (11) Niet maar de slijpschijf wijst; de pijl moet maar de indexmarkering (24) wijzen.

Druk op de asblokkearknop (1) om de slijpas vast te zetten. Om de snelspanmoer vast te draaien, draait u de slijpschijf krachtig met de klok mee (aar rechts).

Een correct bevestigde, on-beschadigde snelspanmoer kunt u met de hand los-draaien door de kartelring tegen de klok in (aar links) te draaien. Draai een vast-zittende snelspanmoer nooit met een tang los, maar gebruik de pensleutel. Zet de pensleutel aan zoals getoond op de afbeelding.

Toegestane slijpgereedschappen

U kunt alle in deze gebruiksaanwijzing genoemde slijpgereedschappen gebruiken.

Het toegestane toerental [^-1] of de toegestane omtrek-snelheid [m / s] van de gebruekte slijpgereedschappen moet minimaal overeenkomen met de geevens in de volgende tabel.

Neem waarom ook goednota van het toegestane toerental of de toegestane omtreksnelheid op het etiket van het slijpgereedschap.

max. [mm] [mm]
D bd [min]				1] [m/s]
180	8	22,2	8500	80
230	8	22,2	6500	80
180	-	-	8500	80
230	-	-	6500	80

10030M14850045

Machinekop draaien

Trek voor werkzaamheden aan het elektrische gereedschap.altijd de stekkeruit het stopcontact.

U kunt de machinekop in
stappen van 90^ draieren.
Daardoor kan de aan/uit
schakelaar voor bijzondere
toepassingen in een gunstige
re bedieningspositie worden
gezet, bijv. voor doorsijpwerkzaamheden met de stofafzugkap voor geleidebeugels (21) of voor linkshandi

gen.

Draai de 4 schroeven er helemaaluit. Draai de machinekop voorzichtig en zonder deze van de behuizing te nemen in de neue positie. Draai de 4 schroeven weer vast.

Afzuging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kan schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of luchtwegaandoingen bij de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met additieven voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door gespecialiseerde vakmensen worden bewertkt.

• Gebruik indien möglich een voor het materiaal geschikte stofafzuiing.
  Zorg voor een goede ventilatie van de werkplek.
  -Er worden geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Ingebruikname

Let op de netspanning! De spanning van de stroombron要去vereenkomen met de geevens op hetypeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kuren ook met 220V worden gebruikt.

Bij het gebruik van het elektrische gereedschap aan mobiele stroomopwekkers (generatoren) zonder voldoende vermogensreserves of zonder een geschikte spanningsregeling met aanloopstroomversterking kan er vermogensverlies of atypisch gedrag bij het inschakenen optreten.

Let erop dat de door u gebruktte generator geschikt is, vooral wat betreft netspanning en -frequentie.

In- en uitschakelen

Schuif voor de ingebruikname van het elektrische gereedschap de aan/uit-schakelaar (2) maar voren en druk dezevervolgens in.

Voor het vastzetten van de aan/uit-schakelaar (2) schuift u de aan/uit-schakelaar (2) verdier maar voren.

Om het elektrische gereedschap uit te schakelen, laut u de aan/uit-schakelaar (2) los of wanner deze vergrendeld is, drukt u kort op de aan/uit-schakelaar (2) en laut u deze daarna los.

Schakelaaruitvoering zonder vergrendeling (landspecifiek):

Schuif voor de ingebruikname van het elektrische gereedschap de aan/uit-schakelaar (2) waar voren en druk dezeervolgens in.

Om het elektrische gereedschap uit te schakelen, laut u de aan/uit-schakelaar (2) los.

Controller de lijpgereedschappen voor gebruik. Het lijpgereedschap moet correct gemonteerd zich en vrij hunnen draaien. Laat dit ten minste 1 minut zonder belasting proefdraaien. Gebruik geen beschadigde, onronde of trillende lijpgereedschappen. Beschadigde lijpgereedschappen hunnen barsten en verwondingen voroorzaken.

Nulspanningsbeveiling

De nulspanningsbeveiliging voorkomt ongecontroleerd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Voor de hernieuwde ingebruikname zet u de aan/uit-schakelaar (2) in de uitgeschakelde stand en schakelt u het elektrisch gereedschap opnieuw in.

Aanloopstroombegrenzing

De elektronische aanloopstroombegrenzing begrenst het vermogen bij het inschakenen van het elektrische gereed

schap en maakt het gebruik met een zekering van 16 A mogelijk.

Aanwijzing: Als het elektrische gereedschap direct na het inschakelen met vol toerental draait, dan zich de aanloopstroombegrenzing en de nulspanningsbeveiliging uitgevallen. Het elektrische gereedschap要去 onmiddelijk maar de klantenservice worden opgestuurd. Zie voor adressen het gedeelte „Klantenservice en gebruiksadvies".

Aanwijzingen voor werkzaamheden

Trek voor werkzaamheden aan het elektrische gereedschap.altijd de stekkeruit het stopcontact.
Voorzichtig bij het makeen van sleuven in dragende muren,zie gedeelte „Aanwijzingen m.b.t. statica".
Klem het werkstuk vast, wanneer dit Niet door het eig- gen gewichteilig ligt.
Belast het elektrische gereedschap Niet zo sterk dat het tot stilstand komt.
Laat het elektrische gereedschap na sterke belasting nog enkele minuten onbelast lopen, om het inzetgereedschap af te koelen.
- Gebruik het elektrische gereedschap Niet met een doorslijpstandaard.

Aanwijzijng: Trek de stekker uit het stopcontact, wanner het elektrische gereedschap Niet worden gebruikt. Het elektrische gereedschap verbruikt bij een ingestoken stekker en beschikkare netspanning ook uitgeschakeldering stroom.

Raak de (door)slijpschijven Niet aan, voordat ze afgkoeld zich. De schijven worden bij het werkken erg heet.

Afbraamwerkzaamheden

Gebruik nooit doorslijpschijven voor afbraamwerkzaamheden.

Met een aanzethoek van 30^ tot 40^ krijgt u bij afbraamwerkzaamheden het beste resultaat. Beweeg het elektrische gereedschap met matige druk heb een weer. Daardoor worden het werkstuk Niet te heet, verkleurt het Niet en zich er geen groeven.

Lamellenschuurschijf

Met de lamellenschuurschijf (accessaire)kest u ook gebo- gen oppervlakken en profielen bewerken. Lamellenschuurschijven haben een aanzienlijk langere levensduur, geringer geluidsniveau en lagere slijptemperaturen dan gewone slijpschijven.

Metaal doorslijpen

• Gebruik bij het dooursijpen met gebonden slijpmiddelen altijd de beschemkap voor dooursijpen (13).

Werk bij het dooreljpen met matige, aan het te bewerken materiaal aangepaste voorwaartse beweging. Oefen geen druk op de dooreljpschijfuit, kantel of oscilleer Niet.

Rem uitlopende doorslijpschijven Niet af door zijdelingste tegendruk uit te oefenen.

72|Nederlandsls

Het elektrische gereed-schap moet alttijd in tegen-loop worden geleid. Anders bestaat het gevaar dat het ongecontroleerduit de groef wordt gedrukt. Bij het doordslijpen van profielen en vierkantbuizen zet u het Beste bij dekleinstede doorsnede aan.

Steen doorslijpen

Zorg bij het doorslijpen vansteen voor voldoende stofafzuiig.
Draag een stofmasker.
Het elektrische gereedschap mag alleen voor droog snijden/slijpden worden gezruikt.

Voor het dooreljpen van steen kut u het Beste een diamantdooreljpschijf gebruiken.

Bij het gebruik van de stofafzuiigkap voor doorslijpen met geleidebeugels (21) moet de stofzuiger voor het afzuiigen van steenstof toegestaan zijn. Bosch biedt geschikte stofzuigers aan.

Schakel het elektrische gereedschap in enplaats het met het voorste deel van de geleidebeugel op het werkstuk. Duw het elektrische gereedschap met matige, aan het te bewerken materiaal aangepaste voorwaartse beweging. Bij het doorslijpen van zeer

harde materialen, bijv. beton met een hoog kiezelgehalte, kan de diamantdoorslipsjschij oververhit raken en daardoor worden beschadigd. Dit is duidelijk te zien aan een met de diamantdoorslipsjschij rondlopende vondenregen.

Onderbreek in dit geval het dooreljpen en laat de diamantdoorelsijpschijf onbelast met het hoogste toerental korte tijddraaen om deze af te koelen.

Een merkbaar minder wordende bewerkingsnelheid en een rondlopende vonden regen zijn aanwijzingen voor een bot geworden diamantdoorelsijpschijf. U kunt deze weer slijpen door kort werken in abrasief materiaal, bijv. kalkzandsteen.

Aanwijzingen m.b.t. statica

Sleuven in dragende muren vallen onder de norm DIN 1053 deel 1 of landspecifieke regelingen. Deze voorschriften moeten absolut worden nageleefd. Raadpleeg voor aanvang van het werk de verantwoordelijk bouwkundige ingenieur, architect of de bevoegde leiding van de bouw.

Onderhoud en service

Onderhoud en reiniging

Trek voor werkzaamheden aan het elektrische gereed-schap altijd de stekker uit het stopcontact.

Houd het elektrische gereedschap en de ventilatieopeningen.altijd schoon om goed en veilig te werken.
- Gebruik onder extreme gebruiksomstandigheden in-dien möglich alsstijd een afzuinstallatie. Blaat de ventilatieopengen regelmatig schoon en sluit het gereedschap via een aardlekschakelaar (PRCD) aan. Tijdens het bewerken van metalen kan geleidend stof in het elektrische gereedschapterechtkomen. Daardoor kan deveiligheidsisolatie van het elektrische gereedschap worden belemmerd.

Bewaar en behandel de accessoires zorgvuldig.

Wanner een verranging van de aansluitkabeloodzakelijk is, dan要去 dit door Bosch of een geautoriserde klantenservice voor elektrische gereedschappen van Bosch wordenuitgevoerd om veiligheidsrisico's te vermijden.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekingen en informatie over verrangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadiesteam helpt u graag bij vragen over une producten en accessoires.

Vermeld bij vragen en bestellingen van verrangingsonderden altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, accessoires en verpakkingen要去 op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi elektrische gereedschappen nicht bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese rechtlijk 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de rechtlijk in nationaalrecht要去en NietmeerBruikbaire elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Dansk

Purtati ochelari de protectie.

Purtati aparat de protectie auditiva!

Valorile tolate ale vibratiilor a_h (suma vectoriala a trei directii) si incertitudinea K au fost determinate conform EN 60745-2-3:

slefuireasuprafetelor(degroare):

Montarea disposizitivelor de protectie

• Inaintea oricaror interventii asupra sculei electrica scoatei cablul de alimentare afara din priza.

Nota: Dupa ruperea discului de sfeuire in timpul functiaronari sculei electrice saun czul derteriorii dispositivelor de prindere de pe aparatoarea de protectie/scula electrica, aceasta din urma trebuie trimisa neintarziat la centrul de asistenta tehnica post-vanzare, adresele vezi paragraful "Serviciu de asistenta tehnica post-vanzari si consultanta clienti".

Aparatoaredeprotectiepentru sfeuire

Aparatoaredeprotectiepentru taiere
